Sicherungslayout Dodge Magnum 2005-2008
Sicherungen für Zigarettenanzünder ( Steckdose) sind die Sicherungen №9 (Konsolensteckdose), №16 (Steckdose) und №18 (wählbare Steckdose) im hinteren Stromverteilungszentrum (Steckdose).
Front Power Distribution Center

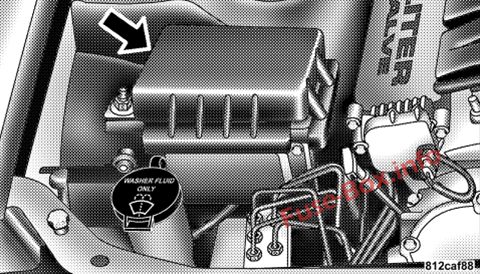

Im Motorraum befindet sich ein Stromverteilungszentrum.
2005-2007
2008
Stromversorgungszentrum hinten

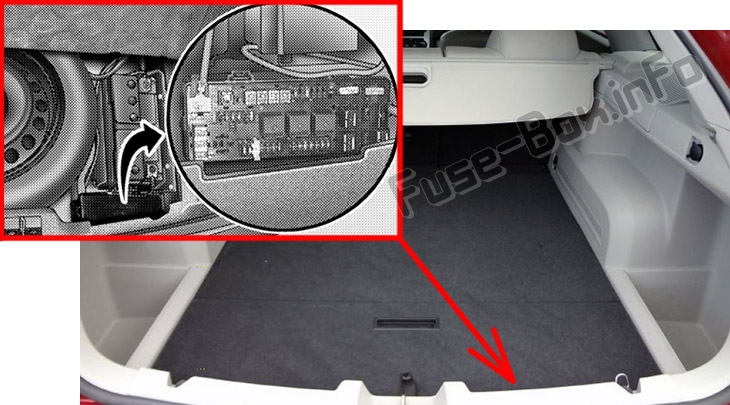

Es gibt auch ein Stromverteilungszentrum im Kofferraum unter der Reserverad-Zugangsklappe.
ad vertisements
2005
Motorraum
Zuordnung von Sicherungen in der vorderen PDC (2005)
Hohlraum | Ampere | Schaltungen |
---|---|---|
1 | 20 Ampere Gelb | Linker Fernlichtscheinwerfer |
2 | 20 Ampere Gelb | Rechter Fernlichtscheinwerfer |
3 | 15 Amp Dk. Blau | Einstellbares Pedal |
4 | 20 Ampere Gelb | Horn |
5 | 25 Ampere klar | Scheinwerferwaschanlage – falls vorhanden |
6 | 15 Amp Dk. Blau | Front Control Module (FCM) |
7 | 20 Ampere Gelb | Nebelscheinwerfer |
8 | 15 Amp Dk. Blau | Parklampe |
9 | 15 Amp Dk. Blau | Nicht ABS-Bremsen |
10 | 5 Amp Orange | Anlasser |
11 | 15 Amp Dk. Blau | Automatisches Abschalten / Antriebsstrang-Steuermodul (PCM) |
12 | – – | – – |
13 | – – | – – |
14 | 20 Ampere Gelb | Antriebsstrangsteuermodul |
15 | 20 Ampere Gelb | Injektoren, Zündspulen |
16 | 20 Ampere Gelb | Antriebsstrangsteuermodul |
17 | 30 Amp Pink | ABS-Ventile (Antiblockiersystem) |
18 | 30 Amp Pink | Scheibenwischer / Unterlegscheibe |
19 | 50 Ampere Rot | Kühlerlüfter |
20 | 20 Amp Lt. Blue | Anlasser |
21 | 50 Ampere Rot | ABS-Pumpenmotor |
22 | 40 Amp Grün | Kühlerlüfter hoch / niedrig |
23 | 50 Ampere Rot | Beleuchtung mit hoher Intensität |
24 | – – | – – |
25 | 30 Amp Pink | Beleuchtung Fernlicht links / Abblendlicht rechts |
26 | 20 Amp Lt. Blue | Übertragung |
27 | 30 Amp Pink | Beleuchtung Abblendlicht links / Fernlicht rechts |
ad vertisements
Gepäckraum

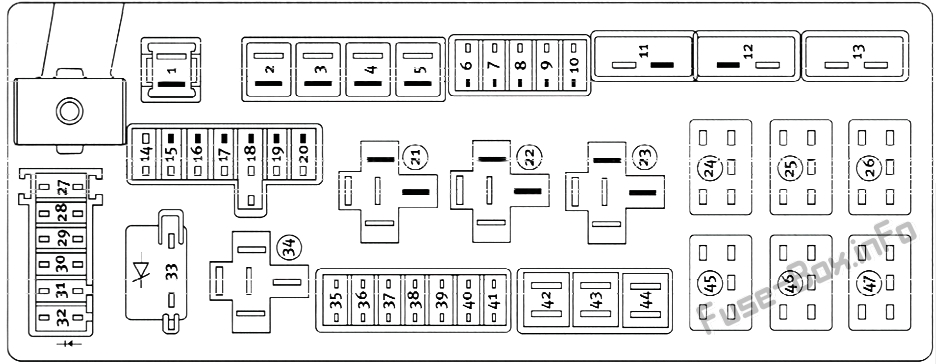

Zuordnung von Sicherungen in der hinteren PDC (2005)
Hohlraum | Ampere | Schaltungen |
---|---|---|
1 | 60 Ampere klar | Zündung aus ziehen |
2 | 40 Amp Grün | Batterie |
3 | – – | – – |
4 | 40 Amp Grün | Batterie |
5 | 30 Amp Pink | Sitzheizung / Lenksäule |
6 | 20 Ampere Gelb | Benzinpumpe |
7 | – – | – – |
8 | 15 Amp Dk. Blau | Zündstart / -lauf – Start |
9 | 20 Ampere Gelb | Konsolensteckdose |
10 | 10 Ampere Rot | Nebelschlussleuchte – falls vorhanden |
11 | 25 Amp C / BRKR | Speichermodul- / Türschlösser (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können) |
12 | 25 Amp C / BRKR | Beifahrersitz (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
13 | 30 Amp C / BRKR | Türmodul laufen / beschleunigen / verzögern (Die Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
14 | 10 Ampere Rot | Sentry Key / Remote Keyless Entry / Cluster |
15 | 20 Ampere Gelb | Bremslicht (5,7 l) |
16 | 20 Ampere Gelb | Steckdose – falls vorhanden |
17 | – – | – – |
18 | 20 Ampere Gelb | Wählbare Steckdose |
19 | 10 Ampere Rot | Bremsleuchte |
20 | 20 Ampere Gelb | Heckwischer – falls vorhanden |
21 | – – | – – |
22 | – – | – – |
23 | – – | – – |
24 | – – | – – |
25 | – – | – – |
26 | – – | – – |
27 | 10 Ampere Rot | Modul zur Klassifizierung von Airbags und Insassen |
28 | 10 Ampere Rot | Vorhangairbag – falls vorhanden |
29 | 5 Amp Orange | Sentry Key / Remote Keyless Entry / Antriebsstrang-Steuermodul Zündvorschub |
30 | 10 Ampere Rot | Lenksäulenmodul / Leistungsspiegel – falls vorhanden |
31 | – – | – – |
32 | – – | – – |
33 | – – | – – |
34 | – – | – – |
35 | 5 Amp Orange | Antenne / Garagentoröffner / Zündverzögerung |
36 | 20 Ampere Gelb | Radio / Navigation |
37 | 15 Amp Dk. Blau | Übertragung |
38 | 5 Amp Orange | Analoge Uhr / Garagentoröffner |
39 | 10 Ampere Rot | Beheizter Spiegel |
40 | 5 Amp Orange | Power Mirror |
41 | 10 Ampere Rot | Klimatisierungsmodul / Nivellierung des Scheinwerfers – falls vorhanden / Einparkhilfe hinten – falls vorhanden / Reifendrucküberwachung – falls vorhanden |
42 | 30 Amp Pink | ATC-Gebläsemotor (Automatic Temperature Control) |
43 | 30 Amp Pink | Heckentfroster |
44 | 20 Amp Lt. Blue | Audio-Verstärker |
2006
ad vertisements
Motorraum
Zuordnung von Sicherungen in der vorderen PDC (2006)
Hohlraum | Ampere | Schaltungen |
---|---|---|
1 | – – | – – |
2 | – – | – – |
3 | 15 Ampere Blau | Einstellbare Pedale – falls vorhanden |
4 | 20 Ampere Gelb | AC Kupplung / Hupe |
5 | – – | – – |
6 | 15 Ampere Blau | Front Control Module (FCM) |
7 | 20 Ampere Gelb | Nebellichter |
8 | 15 Ampere Blau | Lichter – Lizenz. Park. Seitenmarkierung. Halt. Wende |
9 | 15 Ampere Blau | Front Control Module (FCM) |
10 | 5 Amp Orange | Antriebsstrang-Steuermodul (PCM) / Anlasser |
11 | 20 Ampere Gelb | Automatisches Abschalten / Antriebsstrang-Steuermodul (PCM) |
12 | – – | – – |
13 | – – | – – |
14 | 25 Ampere klar | Antriebsstrang-Steuermodul (PCM) |
15 | 25 Ampere klar | Injektoren. Zündspulen |
16 | – – | – – |
17 | 30 Amp Pink | Antiblockiersystem (ABS) Ventile / Antriebsstrang-Steuermodul (PCM) |
18 | 30 Amp Pink | Scheibenwischer / Unterlegscheibe |
19 | 50 Ampere Rot | Kühlerlüfter |
20 | 20 Ampere Blau | Anlasser |
21 | 50 Ampere Rot | Pumpenmotor des Antiblockiersystems (ABS) |
22 | 40 Amp Grün | AC-Kupplungs- / Kühlerlüfter hoch – niedrig |
23 | – – | – – |
24 | 60 Amp gelb | Kühlerlüfter – AWD |
25 | 30 Amp Pink | Front Control Module (FCM) |
26 | 20 Ampere Blau | Übertragung – RLE |
27 | 30 Amp Pink | Front Control Module (FCM) |
ad vertisements
Gepäckraum
Zuordnung von Sicherungen in der hinteren PDC (2006)
Hohlraum | Ampere | Schaltungen |
---|---|---|
1 | 60 Amp gelb | Zündung aus Draw (IOD) |
2 | 40 Amp Grün | Batterie |
3 | – – | – – |
4 | 40 Amp Grün | Batterie |
5 | 30 Amp Pink | Sitzheizung – falls vorhanden |
6 | 20 Ampere Gelb | Benzinpumpe |
7 | – – | – – |
8 | 15 Ampere Blau | Zündschalter / Insassenklassifizierungsmodul (OCM) |
9 | 20 Ampere Gelb | Konsolensteckdose |
10 | – – | – – |
11 | 25 Amp C / BRKR | Cluster – ohne elektrischen Speichersitz / Fahrersitzschalter – mit elektrischem Speichersitz / Speichermodul – falls vorhanden (Die Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
12 | 25 Amp C / BRKR | Beifahrersitzschalter (Die Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
13 | 25 Amp C / BRKR | Türmodule – außer Sockel / Fahrertürverriegelungsschalter – Sockel / Driver Express-Fensterheberschalter – falls vorhanden / Beifahrertürverriegelungsschalter – Sockel (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von gewartet werden können ein autorisierter Händler.) |
14 | 10 Ampere Rot | AC-Heizungssteuerung / Cluster / Sentry Key Remote Keyless Entry |
15 | 20 Ampere Gelb | Anhängerkupplungsbremsmodul – falls vorhanden |
16 | 20 Ampere Gelb | Steckdose hinten |
17 | 20 Ampere Gelb | Cluster |
18 | 20 Ampere Gelb | Wählbare Steckdose |
19 | 10 Ampere Rot | Ampeln |
20 | 20 Ampere Gelb | Heckwischer – falls vorhanden |
21 | – – | – – |
22 | – – | – – |
23 | – – | – – |
24 | – – | – – |
25 | – – | – – |
26 | – – | – – |
27 | 10 Ampere Rot | Modul zur Klassifizierung von Airbags und Insassen |
28 | 10 Ampere Rot | Vorhangairbag – falls vorhanden |
29 | 5 Amp Orange | Antiblockier-Bremsmodul / Cluster / Front-Steuermodul (FCM) / Antriebsstrang-Steuermodul (PCM) / Sentry Key Remote Keyless Entry / Bremslichter |
30 | 10 Ampere Rot | Türmodule / Leistungsspiegel – falls vorhanden / Lenksteuermodul |
31 | – – | – – |
32 | – – | – – |
33 | – – | – – |
34 | – – | – – |
35 | 5 Amp Orange | Verstärker – falls vorhanden / Antenne / Zündverzögerung / Überkopfkonsole – falls vorhanden / Beifahrertürschloss & Express-Fensterheberschalter – falls vorhanden / elektrische Spiegel – falls vorhanden / Heckabtauung |
36 | 20 Ampere Gelb | Freisprecheinrichtung – falls vorhanden / Media System Monitor DVD – falls vorhanden / Radio / Satellitenempfänger – falls vorhanden |
37 | 15 Ampere Blau | Übertragung – NAG1 |
38 | 5 Amp Orange | Analoge Uhr / Overhead-Konsole – falls vorhanden |
39 | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
40 | 5 Amp Orange | Beheizte Sitze – falls vorhanden / Innenrückspiegel / Manuelle Temperaturregelung (frühzeitiger Bau) – falls vorhanden |
41 | 10 Ampere Rot | AC-Heizungssteuerung (außer frühes MTC) / Reifendrucküberwachung – falls vorhanden |
42 | 30 Amp Pink | Frontgebläsemotor |
43 | 30 Amp Pink | Verstärker – falls vorhanden / Antenne / Heckabtauung |
44 | 20 Ampere Blau | Verstärker – falls vorhanden / Front Control Module (FCM) / Schiebedach – falls vorhanden |
2007
ad vertisements
Motorraum
Zuordnung von Sicherungen in der vorderen PDC (2007)
Hohlraum | Ampere | Schaltungen |
---|---|---|
1 | – – | – – |
2 | – – | – – |
3 | 15 Ampere Blau | Einstellbare Pedale – falls vorhanden |
4 | 20 Ampere Gelb | AC Kupplung / Hupe |
5 | – – | – – |
6 | 15 Ampere Blau | Front Control Module (FCM) |
7 | 20 Ampere Gelb | Nebellichter |
8 | 15 Ampere Blau | Lichter – Lizenz. Park. Seitenmarkierung. Halt. Wende |
9 | 15 Ampere Blau | Front Control Module (FCM) |
10 | 5 Amp Orange | Antriebsstrang-Steuermodul (PCM) / Anlasser |
11 | 20 Ampere Gelb | Automatisches Abschalten / Antriebsstrang-Steuermodul (PCM) |
12 | – – | – – |
13 | – – | – – |
14 | 25 Ampere klar | Antriebsstrang-Steuermodul (PCM) |
15 | 25 Ampere klar | Injektoren. Zündspulen |
16 | – – | – – |
17 | 30 Amp Pink | Antiblockiersystem (ABS) Ventile / Antriebsstrang-Steuermodul (PCM) |
18 | 30 Amp Pink | Scheibenwischer / Unterlegscheibe |
19 | 50 Ampere Rot | Kühlerlüfter |
20 | 20 Ampere Blau | Anlasser |
21 | 50 Ampere Rot | Pumpenmotor des Antiblockiersystems (ABS) |
22 | 40 Amp Grün | AC-Kupplungs- / Kühlerlüfter hoch – niedrig |
23 | – – | – – |
24 | 60 Amp gelb | Kühlerlüfter – AWD |
25 | 30 Amp Pink | Front Control Module (FCM) |
26 | 20 Ampere Blau | Übertragung – RLE |
27 | 30 Amp Pink | Front Control Module (FCM) |
ad vertisements
Gepäckraum
Zuordnung der Sicherungen in der hinteren PDC (2007)
Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
---|---|---|---|
1 | 60 Amp gelb | – – | Zündung aus Draw (IOD) |
2 | 40 Amp Grün | – – | Batterie |
3 | – – | – – | – – |
4 | 40 Amp Grün | – – | Batterie |
5 | 30 Amp Pink | – – | Sitzheizung – falls vorhanden |
6 | – – | 20 Ampere Gelb | Benzinpumpe |
7 | – – | – – | – – |
8 | – – | 15 Ampere Blau | Zündschalter / Airbag-Steuermodul (ACM) |
9 | – – | 20 Ampere Gelb | Konsolensteckdose |
10 | – – | – – | – – |
11 | 25 Amp C / BRKR | – – | Der Cluster (Hohlräume 11, 12 und 13 enthält selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
12 | 25 Amp C / BRKR | – – | Der Beifahrersitzschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können.) |
13 | 25 Amp C / BRKR | – – | Die Türmodule (außer Basis), der Fahrertürverriegelungsschalter (Basis), der Driver Express-Fensterheberschalter (falls vorhanden) und der Beifahrertürverriegelungsschalter (Basis) (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können) |
14 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Cluster / Sentry Key Remote Keyless Entry |
15 | – – | 20 Ampere Gelb | Anhängerkupplungsbremsmodul – falls vorhanden |
16 | – – | 20 Ampere Gelb | Steckdose hinten |
17 | – – | 20 Ampere Gelb | Cluster |
18 | – – | 20 Ampere Gelb | Wählbare Steckdose |
19 | – – | 10 Ampere Rot | Ampeln |
20 | – – | 20 Ampere Gelb | Heckscheibenwischer |
24 | – – | – – | – – |
25 | – – | – – | – – |
26 | – – | – – | – – |
27 | – – | 10 Ampere Rot | Airbag / Airbag-Steuermodul (ACM) |
28 | – – | 10 Ampere Rot | Vorhangairbag – falls vorhanden |
29 | – – | 5 Amp Orange | Antiblockier-Bremsmodul – falls vorhanden / Cluster / Front Control Module (FCM) / Antriebsstrang-Steuermodul (PCM) / Sentry Key Remote Keyless Entry / Bremslichter |
30 | – – | 10 Ampere Rot | Türmodule / Leistungsspiegel – falls vorhanden / Lenksteuermodul |
31 | – – | – – | – – |
32 | – – | – – | – – |
33 | – – | – – | – – |
34 | – – | – – | – – |
35 | – – | 5 Amp Orange | Verstärker – falls vorhanden / Antenne / Zündverzögerung / Überkopfkonsole / Beifahrertürschloss & Express-Fensterheberschalter – falls vorhanden / elektrische Spiegel – falls vorhanden / Heckabtauung |
36 | – – | 20 Ampere Gelb | Freisprecheinrichtung – falls vorhanden / Media System Monitor DVD – falls vorhanden / Radio / Satellitenempfänger – falls vorhanden |
37 | – – | 15 Ampere Blau | Übertragung – NAG1 |
38 | – – | 5 Amp Orange | Overhead-Konsole |
39 | – – | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
40 | – – | 5 Amp Orange | Beheizte Sitze – falls vorhanden / Innenrückspiegel |
41 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Reifendrucküberwachung – falls vorhanden |
42 | 30 Amp Pink | – – | Frontgebläsemotor |
43 | 30 Amp Pink | – – | Verstärker – falls vorhanden / Antenne / Heckabtauung |
44 | 20 Ampere Blau | – – | Verstärker – falls vorhanden / Front Control Module (FCM) / Schiebedach – falls vorhanden |
2008
ad vertisements
Motorraum
Zuordnung von Sicherungen in der vorderen PDC (2008)
Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
---|---|---|---|
1 | – – | 15 Ampere Blau | Waschmaschinenmotor |
2 | – – | 25 Ampere Neutral | Antriebsstrang-Steuermodul (PCM) |
3 | – – | 25 Ampere Neutral | Zündlauf / Start |
4 | – – | 25 Ampere Neutral | Lichtmaschine / AGR-Magnet |
5 | – – | – – | – – |
6 | – – | 25 Ampere Neutral | Zündspulen / Einspritzdüsen / Kurzlaufventil |
7 | – – | – – | – – |
8 | – – | 25 Ampere Neutral | Anlasser |
9 | – – | – – | – – |
10 | 30 Amp Pink | – – | Scheibenwischer |
11 | 30 Amp Pink | – – | ABS-Ventile (Anti-Blockier-System) – falls vorhanden |
12 | 40 Ampere – Grün | – – | Kühlerlüfter |
13 | 50 Ampere – Rot | – – | Pumpenmotor des Antiblockiersystems (ABS) – falls vorhanden |
14 | 60 Amp gelb | – – | Kühlerlüfter |
15 | 50 Ampere – Rot | – – | Kühlerlüfter |
16 | – – | – – | – – |
17 | – – | – – | – – |
18 | – – | – – | – – |
19 | – – | – – | – – |
20 | – – | – – | – – |
21 | – – | – – | – – |
22 | – – | – – | – – |
ad vertisements
Gepäckraum
Zuordnung der Sicherungen in der hinteren PDC (2008)
Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
---|---|---|---|
1 | 60 Amp gelb | – – | Zündung aus Draw (IOD) |
2 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
3 | – – | – – | – – |
4 | 40 Amp Grün | – – | Integriertes Leistungsmodul (IPM) |
5 | 30 Amp Pink | – – | Sitzheizung – falls vorhanden |
6 | – – | 20 Ampere Gelb | Benzinpumpe |
7 | – – | – – | – – |
8 | – – | 15 Ampere Blau | DLC (Diagnostic Link Connector) / WCM (Wireless Control Module) / WIN (Wireless Ignition Node) |
9 | – – | 20 Ampere Gelb | Steckdose |
10 | – – | – – | – – |
11 | 25 Ampere Leistungsschalter | – – | Der Cluster und der Fahrersitzschalter (falls vorhanden) (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
12 | 25 Ampere Leistungsschalter | – – | Der Beifahrersitzschalter (falls vorhanden) (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
13 | 25 Ampere Leistungsschalter | – – | Die Türmodule, der Fahrer-Fensterheberschalter und der Beifahrer-Fensterschalter (Hohlräume 11, 12 und 13 enthalten selbstrückstellende Sicherungen (Leistungsschalter), die nur von einem autorisierten Händler gewartet werden können). |
14 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Cluster / Sicherheitsmodul – falls vorhanden |
15 | – – | 20 Ampere Gelb | Anhängerkupplungsbremsmodul – falls vorhanden |
16 | – – | 20 Ampere Gelb | Steckdose hinten |
17 | – – | 20 Ampere Gelb | Cluster |
18 | – – | 20 Ampere Gelb | Wählbare Steckdose |
19 | – – | 10 Ampere Rot | Ampeln |
20 | – – | 20 Ampere Gelb | Heckwischermotor |
21 | – – | – – | – – |
22 | – – | – – | – – |
23 | – – | – – | – – |
24 | – – | – – | – – |
25 | – – | – – | – – |
26 | – – | – – | – – |
27 | – – | 10 Ampere Rot | Insassenrückhaltesystem (ORC) |
28 | – – | 10 Ampere Rot | Zündlauf |
29 | – – | 5 Amp Orange | Cluster- / elektronisches Stabilitätsprogramm (ESP) – falls vorhanden / Antriebsstrang-Steuermodul (PCM) / Bremslichtschalter |
30 | – – | 10 Ampere Rot | Türmodule / Leistungsspiegel / Lenksteuermodul (SCM) |
31 | – – | – – | – – |
32 | – – | – – | – – |
33 | – – | – – | – – |
34 | – – | – – | – – |
35 | – – | 5 Amp Orange | Antennenmodul – falls vorhanden / Spiegel |
36 | – – | 20 Ampere Gelb | Freisprecheinrichtung – falls vorhanden / Videomonitor – falls vorhanden / Radio |
37 | – – | 15 Ampere Blau | Übertragung |
38 | – – | 10 Ampere Rot | SDARS-Video (Cargo Light / Satellite Receiver) – falls vorhanden / Fahrzeuginformationsmodul – falls vorhanden |
39 | – – | 10 Ampere Rot | Beheizte Spiegel – falls vorhanden |
40 | – – | 5 Amp Orange | Auto Inside Rückspiegel – falls vorhanden / Sitzheizung – falls vorhanden / Bank wechseln |
41 | – – | 10 Ampere Rot | AC-Heizungssteuerung / Scheinwerfer / Reifendrucküberwachung – falls vorhanden |
42 | 30 Amp Pink | – – | Frontgebläsemotor |
43 | 30 Amp Pink | – – | Heckscheibenheizung |
44 | 20 Ampere Blau | – – | Verstärker – falls vorhanden / Schiebedach – falls vorhanden |
