Hier finden Sie die Sicherungskasten-Belegung für den Honda Insight der Baujahre 2000 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Honda Insight 2000-2006
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Insight ist die Sicherung Nr. 12 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Der innere Sicherungskasten befindet sich hinter dem kleinen Ablagefach auf der Fahrerseite des Armaturenbretts.
Um darauf zuzugreifen, entfernen Sie die Aufbewahrungstasche, indem Sie den Deckel nach unten schwenken, nach oben drücken und gerade aus den Scharnieren ziehen.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 10 A | SRS |
| 2 | 15 A | Kraftstoffpumpe, SRS |
| 3 | 20 A | Frontscheibenwischer |
| 4 | 7,5 A | FI-ECU |
| 5 | 7,5 A | Licht drehen |
| 6 | 7,5 A | Meter |
| 7 | 15 A | IG-Spule |
| 8 | 20 A | Fensterheber – Beifahrer |
| 9 | 7,5 A | Startsignal |
| 10 | 20 A | Fensterheber – Treiber |
| 11 | 7,5 A | ACC-Funk |
| 12 | 10 A | ACC-Buchse |
| 13 | — | Nicht benutzt |
| 14 | 20 A | 2000-2001: Nicht verwendet 2002-2006: LAF-Heizung |
| fünfzehn | 10 A | Kleines Licht |
| 16 | 7,5 A | Klimaanlage, RC-Spiegel |
| 17 | 7,5 A | Tagfahrlicht (kanadische Modelle) |
| 18 | 7,5 A | Reservebeleuchtung |
| 19 | 7,5 A | Innenbeleuchtung |
| 20 | 10 A | Radio |
| 21 | 10 A | Tagfahrlicht (kanadische Modelle) |
| 22 | 20 A | Türschloss |
| 23 | 7,5 A | Heckklappenschloss |
| 24 | 7,5 A | IMA |
| 25 | — | Nicht benutzt |
| 26 | 10 A | Heckscheibenwischer |
| 27 | 7,5 A | Hintergrundbeleuchtung |

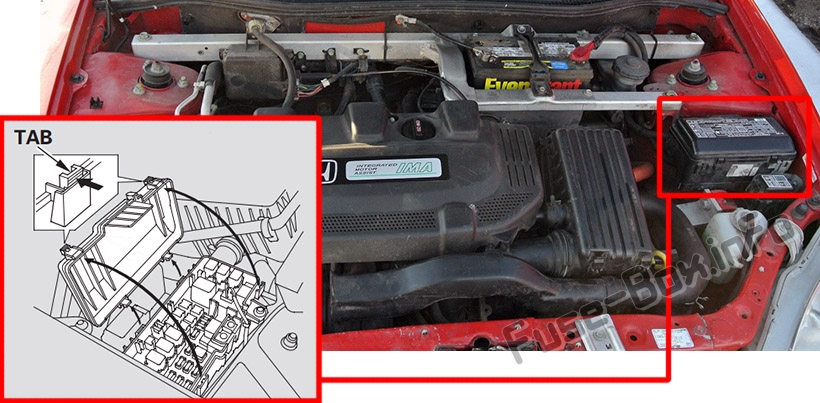

Lage des Sicherungskastens
ad vertisements
Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 50 A | IG1 Haupt |
| 2 | 80 A | Batterie |
| 3 | 30 A | ABS-Motor |
| 4 | 10 A | Gefahr |
| 5 | 15 A | IMA |
| 6 | 10 A | Hornstopp |
| 7 | 15 A | Benzinpumpe |
| 8 | 15 A | Linker Scheinwerfer |
| 9 | — | Nicht benutzt |
| 10 | 15 A | Rechter Scheinwerfer |
| 11 | 30 A | Lüfter |
| 12 | 40 A | Heizungsmotor |
| 13 | 30 A | Heckentfroster |
| 14 | 20 A | ABS F/S |
| fünfzehn | 40 A | Servolenkung |
| 16 | 30 A | Backup, ACC |
| 17 | 40 A | Elektrischer Fensterheber |
| 18 | 7,5 A | IMA-Steuergerät |
| 19 | 20 A | Kondensatorlüfter |
| 20 | — | Ersatzsicherung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Honda Insight?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
