Die Sicherungskasten und das Relais für Honda Insight (2019-..)

In diesem Artikel betrachten wir den Honda Insight (ZE4) der dritten Generation, der von 2019 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme von Honda Insight 2019 und 2020 , Informationen über die Lage der Sicherungsbleche im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungslayout).

der Inhalt

Sicherungsanordnung Honda Insight 2019-…
Passagierabteil
Motorraum
Belegung der Sicherungen im inneren Sicherungskasten B (2019, 2020)
Zuordnung der Sicherungen im primären Motorhaubensicherungskasten (Fuse Box A) (2019, 2020)
Belegung der Sicherungen im Zweitsicherungskasten im Motorraum (Fuse Box B) (2019, 2020)

Sicherungsanordnung Honda Insight 2019-…

Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Insight ist die Sicherung Nr. 29 im Sicherungskasten B der Instrumententafel.

Lage des Sicherungskastens

Passagierabteil

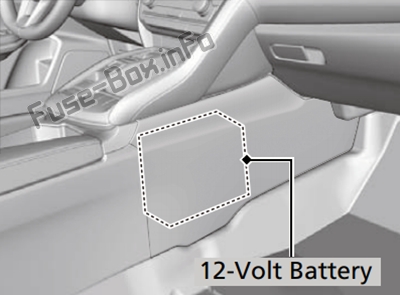

Der innere Sicherungskasten A befindet sich an der 12-Volt-Batterie in der Mittelkonsole (BATTERIESICHERUNG 175A). BATTERIESICHERUNG Honda Insight (2019)

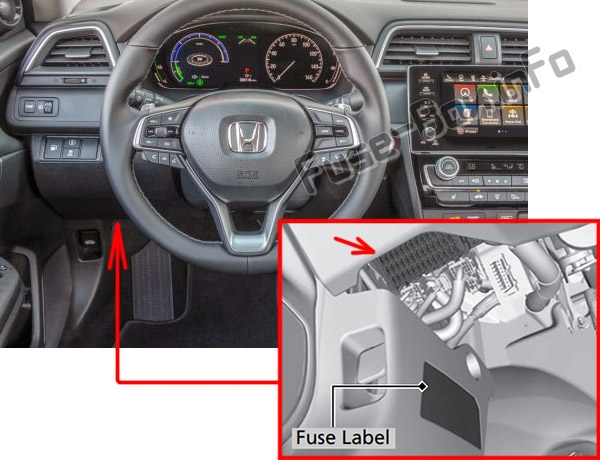

Der innere Sicherungskasten B befindet sich unter dem Armaturenbrett (Sicherungspositionen sind auf dem Etikett an der Seitenwand angegeben). Die Position der Sicherungen im Fahrgastraum: Honda Insight (2019)

Motorraum

Der primäre Sicherungskasten unter der Motorhaube (Sicherungskasten A) befindet sich in der Nähe der Waschflüssigkeit (Sicherungspositionen sind auf der Abdeckung des Sicherungskastens angegeben).
Der sekundäre Sicherungskasten (Sicherungskasten B). Die Position der Sicherungen im Motorraum: Honda Insight (2019)

2019, 2020

ad vertisements

Belegung der Sicherungen im inneren Sicherungskasten B (2019, 2020)

№	Stromkreisgeschützt	Ampere
1	ACC	10 A
2	—	—
3	BATT-ECU	10 A
4	SCHALTER	5 A
5	MÖGLICHKEIT	10 A
6	PAKT	5 A
7	METER	10 A
8	BENZINPUMPE	15 A
9	KLIMAANLAGE	10 A
10	—	—
11	IG1 MON	5 A
12	R SEITENTÜRSCHLOSS	10 A
13	L SIDF TÜR UNI OCK	10 A
14	RR LP/W	20 A
fünfzehn	AS P/W	20 A
16	TÜRSCHLOSS	20 A
17	VBSOL	7,5 A
18	—	—
19	SCHIEBEDACH (Nicht bei allen Modellen verfügbar)	(20 A)
20	ESB	5 A
21	ACG	10 A
22	DRL	7,5 A
23	—	—
24	—	—
25	DR TÜRSCHLOSS	(10 A)
26	R SEITENTÜR ENTSPERREN	10 A
27	RR RP/W	20 A
28	DR P/W	20 A
29	FR ACC BUCHSE	20 A
30	MÖGLICHKEIT	10 A
31	DR P/SEAT REC (Nicht bei allen Modellen verfügbar)	20 A
32	FR SITZHEIZUNG (Nicht bei allen Modellen verfügbar)	20 A
33	DR P/SEAT SLI (Nicht bei allen Modellen verfügbar)	20 A
34	ABS/VSA	10 A
35	SRS	10 A
36	HAC OP	20 A
37	BAH-FAN	15 A
38	L SEITENTÜRSCHLOSS	10 A
39	DR TÜR ENTSPERREN	10 A

Zuordnung der Sicherungen im primären Motorhaubensicherungskasten (Fuse Box A) (2019, 2020)

ad vertisements

№	Stromkreisgeschützt	Ampere
1	HAUPTSICHERUNG	150 A
1	IG HAUPT 1	30 A
1	SUB FAN MTR	30 A
1	IG HAUPT 2	30 A
1	OP SICHERUNG HAUPT	30 A
1	ESB	40 A
1	GER EWP	30 A
2	SCHEIBENWISCHERMOTOR	30 A
2	R/M 2	30 A
2	PAKT	30 A
2	R/M 1	30 A
2	LÜFTER	30 A
2	EPS	70 A
3	GEBLÄSEMOTOR	40 A
3	ABS/VSA-MOTOR	40 A
3	SICHERUNGSKASTENOPTION (Nicht bei allen Modellen verfügbar)	(40A)
3	ABS/VSA FSR	40 A
3	PREMIUM AUDIO (Nicht bei allen Modellen verfügbar)	(30 A)
3	HINTERER ENTFROSTER	40 A
4	—	30 A
4	—	30 A
4	SICHERUNGSKASTEN 2	40 A
4	SICHERUNGSKASTEN 1	60 A
5	IGPS	7,5 A
6	VBU	10 A
7	IG HOLD1	10 A
8	PCU-EWP	10 A
9	IGP	15 A
10	SICHERN	10 A
11	IGPS (LAF)	7,5 A
12	EVTC	20 A
13	GEFAHR	10 A
14	IG-SPULE	15 A
fünfzehn	DBW	15 A
16	Bremslichter	10 A
17	—	—
18	—	—
19	AUDIO	15 A
20	FR FOG LIGHT (Nicht bei allen Modellen verfügbar)	(15 A)
21	AS P/SITZLEEGUNG (Nicht bei allen Modellen verfügbar)	(20 A)
22	AS P/SEAT SLIDE (Nicht bei allen Modellen verfügbar)	(20 A)
23	HORN	10 A
24	WASCHMASCHINE	15 A
25	SCHALTER	10 A
26	CLEVER	10 A
27	—	—
28	P-ACT-EINHEIT	10 A
29	IGB	10 A
30	—	—

Belegung der Sicherungen im Zweitsicherungskasten im Motorraum (Fuse Box B) (2019, 2020)

№	Stromkreisgeschützt	Ampere
1	PTC2	40 A
1	PTC4	40 A
1	—	40 A
1	—	40 A
1	—	40 A
1	—	30 A
2	BAH SNSR	7,5 A
3	—	(7,5 A)
4	—	—
5	AUDIO SUB (Nicht bei allen Modellen verfügbar)	(7,5 A)
6	—	—
7	RR H/SITZ (Nicht bei allen Modellen verfügbar)	(15 A)
