In diesem Artikel betrachten wir die Honda Odyssey (RL6) der fünften Generation, die von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme der Honda Odyssey 2018 und 2019 , Informationen über die Lage der Sicherungstafeln im Fahrzeuginnenraum und die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
- Sicherungsanordnung Honda Odyssey 2018-2019…
- Passagierabteil
- Rückseitiger Innensicherungskasten
- Motorraum
- Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten A (2018, 2019)
- Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten B (2018, 2019)
- Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten C (2018, 2019)
- Belegung der Sicherungen im Sicherungskasten hinten (2018, 2019)
- Zuordnung der Sicherungen im Motorraum, Sicherungskasten A (2018, 2019)
- Belegung der Sicherungen im Motorraum, Sicherungskasten B (2018, 2019)
Sicherungsanordnung Honda Odyssey 2018-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda Odyssey sind die Sicherung Nr. 22 ( Steckdose für Zubehör vorne) im Sicherungskasten A der Instrumententafel, Sicherung Nr. 21 (3. Reihe Zubehörsteckdose) im Sicherungskasten B der Instrumententafel und Sicherung Nr. 4 (Zubehörsteckdose des Laderaums) im hinteren Sicherungskasten.
Passagierabteil

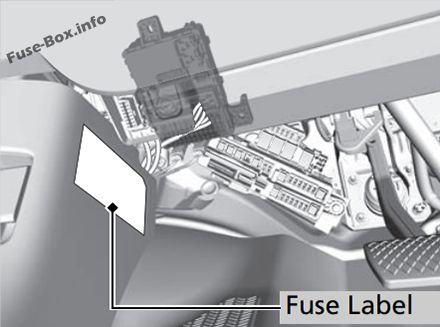

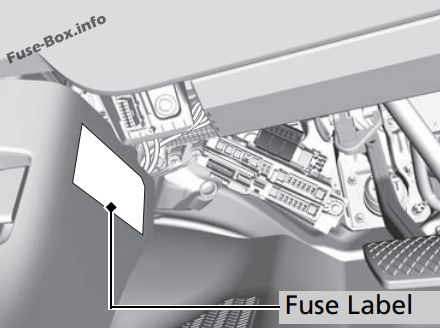

Die inneren Sicherungskästen befinden sich unter dem Armaturenbrett auf der Fahrerseite.
Die Positionen der Sicherungen sind auf dem Etikett an der Seitenwand angegeben.
Sicherungskasten A
Sicherungskasten B
Sicherungskasten C (nicht bei allen Modellen verfügbar)

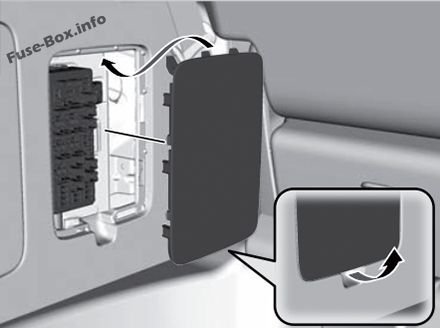

Rückseitiger Innensicherungskasten
Befindet sich auf der linken Seite des Laderaums.
Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.

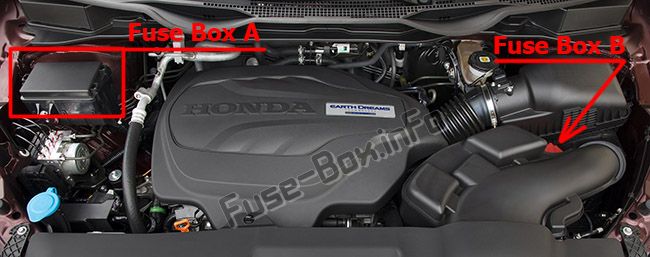

Motorraum

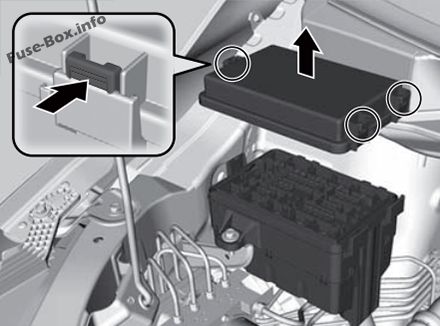

Sicherungskasten A
Befindet sich am hinteren Ende des Motorraums auf der rechten Seite.
Die Positionen der Sicherungen sind auf der Abdeckung des Sicherungskastens angegeben.

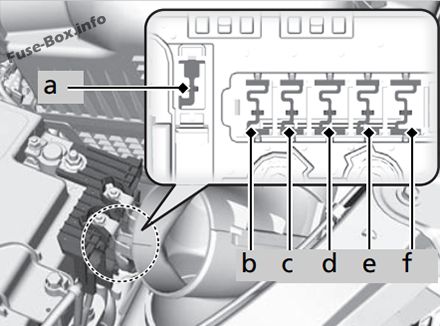

Sicherungskasten B
Der sekundäre Sicherungskasten befindet sich auf der Batterie.
Entfernen Sie die Motorraumabdeckung und den Lufteinlasskanal, entfernen Sie die Abdeckung an der + Klemme.
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten A (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Meter | 10 A |
| 2 | Anlasser (optional) | (10 A) |
| 3 | Möglichkeit | 10 A |
| 4 | — | — |
| 5 | — | — |
| 6 | Monddach (optional) | (20 A) |
| 7 | — | — |
| 8 | Sicherungskasten hinten | 10 A |
| 9 | IG1 Vorderseite | 15 A |
| 10 | Beifahrertürschloss | 10 A |
| 11 | Fahrertürschloss | 10 A |
| 12 | Beifahrertürschloss | 10 A |
| 13 | Entriegelung der Beifahrertür | 10 A |
| 14 | Fahrertür entriegeln | (10 A) |
| fünfzehn | Heckscheibenwischer | 10 A |
| 16 | CLEVER | 10 A |
| 17 | elektrisch verstellbarer Fahrersitz | 20 A |
| 18 | Beheiztes Lenkrad (optional) | (10 A) |
| 19 | Elektrisch verstellbarer Beifahrersitz | 20 A |
| 20 | SRS | 10 A |
| 21 | Benzinpumpe | 20 A |
| 22 | Steckdose für Zubehör an der Vorderseite | 20 A |
| 23 | Linker Scheinwerfer Fernlicht | 10 A |
| 24 | Rechter Scheinwerfer Fernlicht | 10 A |
| 25 | Fensterheber des Fahrers | 20 A |
| 26 | Entriegelung der Fond-Beifahrertür | 10 A |
| 27 | ACC | 10 A |
| 28 | SRS2 | 10 A |
| 29 | Lendenwirbelstütze des Fahrersitzes (optional) | (10 A) |
| 30 | Beifahrersitz elektrisch verschiebbar | 20 A |
| 31 | Fahrersitz elektrisch verstellbar | 20 A |
| 32 | Heckklappenschloss (optional) | (10 A) |
| 33 | — | — |
| 34 | ACG | 15 A |
| 35 | DRL | 10 A |
| 36 | Klimaanlage | 10 A |
| 37 | Radio | 20 A (Modelle mit Farbaudiosystem) 15 A (Modelle ohne Farbaudiosystem) |
| 38 | Türschloss Haupt | 20 A |
| 39 | Elektrischer Fensterheber Beifahrer | 20 A |
Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten B (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | DC/DC2 | (30 A) |
| 1 | DC/DC1 | (30 A) |
| 1 | — | — |
| 1 | Sicherungskasten Main1 | 50 A |
| 1 | Sicherungskasten Main2 | 50 A |
| 1 | Hauptsicherungskasten hinten 1 | 50 A |
| 1 | Hauptsicherungskasten hinten 2 | 50 A |
| 1 | Vakuum (optional) | (60A) |
| 2 | IG Mainl | 30 A |
| 3 | AC-Steckdose | (30 A) |
| 4 | IG Haupt2 | 30 A |
| 5 | — | — |
| 6 | Heckgebläse | 30 A |
| 7 | Audioverstärker2 (optional) | (20 A) |
| 8 | Audioverstärker1 (optional) | (20 A) |
| 9 | Heckscheibenheizung | 40 A |
| 10 | — | — |
| 11 | Beheizte Windschutzscheibe (optional) | (15 A) |
| 12 | BMS | 5 A |
| 13 | Audioverstärker3 (optional) | (30 A) |
| 14 | — | — |
| fünfzehn | — | — |
| 16 | VSA-Motor | 40 A |
| 17 | Frontgebläse | 40 A |
| 18 | — | — |
| 19 | Horn | 10 A |
| 20 | — | — |
| 21 | 3. Reihe Zubehörsteckdose (optional) | (20 A) |
| 22 | Shift by Wire | 10 A |
| 23 | VBUM | 10 A |
| 24 | VSA | 40 A |
Zuordnung der Sicherungen im Fahrgastraum, Sicherungskasten C (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| ein | Meter | (10 A) |
| b | VSA | (10 A) |
| c | ACG | (10 A) |
| d | Körperkontrollmodul | (10 A) |
| e | — | — |
| f | Sichern | (10 A) |
| G | ACC | (10 A) |
Belegung der Sicherungen im Sicherungskasten hinten (2018, 2019)
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | Türschloss Fahrerseite hinten | 10 A |
| 2 | Elektrischer Schiebetürschließer Beifahrerseite (optional) | (20 A) |
| 3 | Elektrischer Heckklappenschließermotor (optional) | (20 A) |
| 4 | Zubehörsteckdose des Laderaums | 20 A |
| 5 | Tankklappe | 10 A |
| 6 | — | — |
| 7 | Elektrischer Schiebetürschließer Fahrerseite (optional) | (20 A) |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | Elektrischer Schiebetürmotor Beifahrerseite (optional) | (30 A) |
| fünfzehn | — | — |
| 16 | Elektrischer Heckklappenmotor (optional) | (40A) |
| 17 | — | — |
| 18 | — | — |
| 19 | Elektrischer Schiebetürmotor auf der Fahrerseite (optional) | (30 A) |
Zuordnung der Sicherungen im Motorraum, Sicherungskasten A (2018, 2019)
ad vertisements
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | IG1 VB SOL | 10 A |
| 5 | VSA/ABS | 5 A |
| 6 | Wischer | 30 A |
| 7 | IG1 DBW | 15 A |
| 8 | TCU | 15 A |
| 9 | IGP1 | 15 A |
| 10 | Unterlüftermotor | 30 A |
| 11 | Fensterheber hinten Fahrerseite | 30 A |
| 12 | Zündspule/Injektor | 30 A |
| 13 | TCU 2 | 10 A |
| 14 | TCU 3 | 10 A |
| fünfzehn | PDM LT2 | 30 A |
| 16 | ST-Schnitt | 30 A |
| 17 | Rollladengrill | 10 A |
| 18 | Sichern | 10 A |
| 19 | Halt | 10 A |
| 20 | PDM LT1 | 30 A |
| 21 | Fensterheber Beifahrerseite hinten | 30 A |
| 22 | ACM | 20 A |
| 23 | Gefahr | 15 A |
| 24 | Waschmaschine | 15 A |
| 25 | Hauptlüftermotor | 30 A |
| 26 | STRLD | 5 A |
| 27 | IGPS | 5 A |
| 28 | Halt | 10 A |
| 29 | Abblendlicht rechts Scheinwerfer | 10 A |
| 30 | Abblendlicht linker Scheinwerfer | 10 A |
| 31 | Injektor | 20 A |
| 32 | Zündspule | 15 A |
| 33 | FET-Modul | 5 A |
Belegung der Sicherungen im Motorraum, Sicherungskasten B (2018, 2019)
ad vertisements
| № | Stromkreisgeschützt | Ampere |
|---|---|---|
| ein | Batterie Haupt | 150 A |
| b | FET | 70 A |
| c | R/B-Haupt 1 | 70 A |
| d | R/B-Haupt 2 | 70 A |
| e | EPS | 70 A |
| t | VAC | 60 A |
