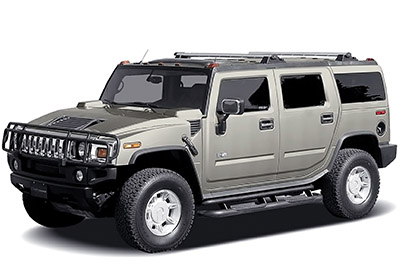

In diesem Artikel betrachten wir den Hummer H2 vor einem Facelift, produziert von 2002 bis 2007. Hier finden Sie Sicherungskastendiagramme des Hummer H2 2002, 2003, 2004, 2005, 2006 und 2007 , Informationen zur Lage der Sicherungsbleche erhalten im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.
der Inhalt
Sicherungsbelegung Hummer H2 2002-2007
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im Hummer H2 im Sicherungskasten der Instrumententafel („AUX PWR 2“ – 2003-2004) und im Motorraum – siehe Sicherungen „AUX PWR“ und „CIG LTR“.
Sicherungskästen im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten Instrumententafel befindet sich hinter der Abdeckung an der fahrerseitigen Kante der Instrumententafel. Ziehen Sie die Abdeckung ab, um darauf zuzugreifen.

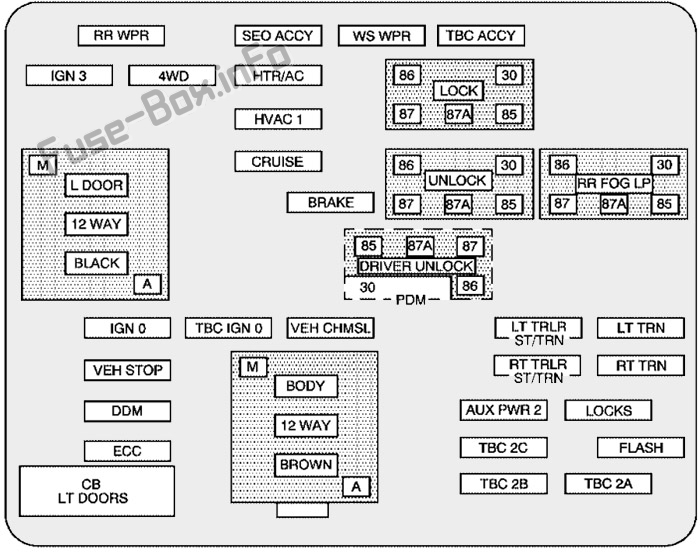

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Sicherungskasten Instrumententafel
| Name | Beschreibung |
|---|---|
| RR WISCHER | Schalter für Heckscheibenwischer |
| SEO ACCY | 2003: Nicht verwendet 2004-2007: Sonderausstattung Zubehör |
| WS WPR | Scheibenwischer |
| TBC ACCY | Zubehör für LKW-Karosseriesteuerung |
| IGN 3 | Sitzheizung hinten Modul Rear |
| 4WD | Allradantriebsschalter, Luftfederungsschalter/-modul |
| HTR-Klimaanlage | Nicht benutzt |
| SPERREN | Elektrisches Türschlossrelais (Sperrfunktion) |
| HLK 1 | Innenspiegel, Klimatisierungssystem |
| L TÜR | Kabelbaumanschluss Fahrertür |
| KREUZFAHRT | Tempomat |
| FREISCHALTEN | Elektrisches Türverriegelungsrelais (Entriegelungsfunktion) |
| RR FOG LP | Nicht benutzt |
| BREMSE | Bremsschalter |
| PDM | 2003: Beifahrertürmodul |
| TREIBER FREISCHALTEN | 2004-2007: Elektrisches Türschlossrelais (Fahrertürentriegelungsfunktion) |
| ZÜND 0 | Schaltsperre für Bremsgetriebe, Steuergerät für Antriebsstrang, Getriebe |
| TBC IGN 0 | LKW-Karosserie-Controller |
| FAHRZEUG CHMSL | Hoch montierte Bremsleuchte für Fahrzeug und Anhänger |
| LT TRLR ST/TRN | Linker Blinker/Anhänger stoppen |
| LT TRN | Linke Blinker und Seitenmarkierungen |
| FAHRZEUGSTOPP | Fahrzeugbremsleuchten, Bremsmodul, elektronisches Drosselklappensteuermodul |
| RT TRLR ST/TRN | Blinker rechts/Anhänger stoppen |
| RT-TRN | Rechte Blinker und Seitenmarkierungen |
| KÖRPER | Kabelbaum-Anschluss |
| DDM | Fahrertürmodul |
| SCHLÖSSER | Stromversorgung der Hecktüren und Heckklappen-Verriegelungsrelais |
| ECC | 2003: Nicht verwendet 2004-2007: Heckklappe |
| TBC 2C | LKW-Karosserie-Controller |
| BLITZ | Blinkmodul |
| CB LT TÜREN | Fensterheber-Leistungsschalter hinten links und Fahrertürmodul |
| TBC 2B | LKW-Karosserie-Controller |
| TBC 2A | LKW-Karosserie-Controller |
| AUX-PWR 2 | 2003-2004:
Steckdosen Instrumententafel, Steckdosen im hinteren Laderaum 2005-2007: Midgate-Controller (nur SUT) – Schutzschalter |

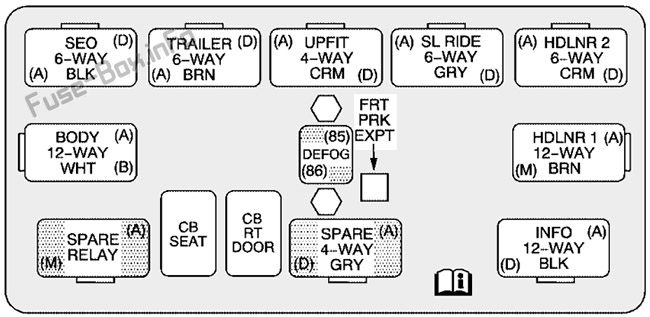

Utility-Block der mittleren Instrumententafel
Es befindet sich unter der Instrumententafel, links neben der Lenksäule.
| Name | Beschreibung |
|---|---|
| SEO | 2003-2005: Sonderausstattungsoption/Kabelbaumstecker für Offroad-Lampen
2006-2007: Sonderausstattungsoption |
| ANHÄNGER | 2003-2005: Anhängerbremsverkabelung
2006-2007: Anhängerbremsverkabelung, Kabelbaumstecker für Off-Road-Lampen |
| UPFIT | Upfitter (nicht verwendet) |
| SL-FAHRT | Fahrkontrolle (nicht verwendet) |
| HDLNR 2 | Kabelverbinder Dachhimmel 2 |
| KÖRPER | Karosserieverdrahtungsstecker |
| ENTSCHLAG | Relais Heckscheibenheizung |
| HDLNR 1 | Dachhimmel Kabelanschluss 1 |
| ERSATZRELAIS | Nicht benutzt |
| CB-SITZ | Leistungsschalter Fahrer- und Beifahrersitzmodul |
| CB RT TÜR | Fensterheber hinten rechts, Beifahrertürmodul |
| SCHONEN | Nicht benutzt |
| DIE INFO | Infotainment-Einheit (nicht verwendet) |
ad vertisements
Motorraum-Sicherungskasten

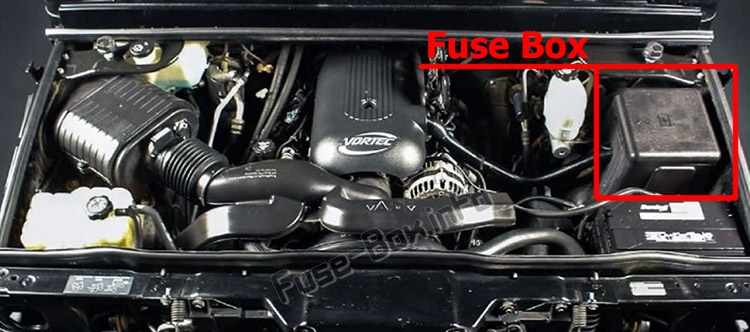

Lage des Sicherungskastens

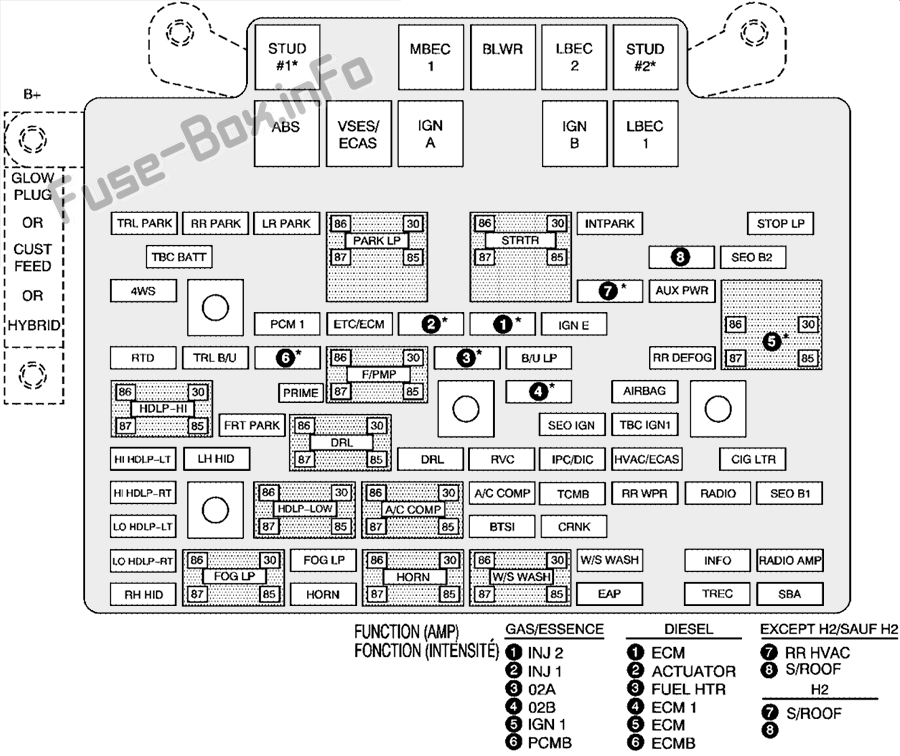

Sicherungskastendiagramme
2003-2004
2005
2006
2007
ad vertisements
Belegung der Sicherungen und Relais im Motorraum
| Name | Beschreibung |
|---|---|
| GLÜHKERZE | Nicht benutzt |
| CUST-FEED | Benzinzubehör Strom |
| HYBRID | 2005: Hybrid 2006-2007: Nicht verwendet |
| WSW/HTR | Beheizte Scheibenwaschanlage (nur Special Edition) |
| HUT #1 | Zubehör Strom-/Anhängerverkabelung |
| MBEC 1 | Mittlerer Bussed Electric Center Power Feed, Vordersitze, rechte Türen |
| BLWR / GEBLÄSE | Klimatisierungslüfter vorne |
| LBEC 2 | Elektrische Zentrale im linken Bus, Türmodule, Türschlösser, Zusatzsteckdose – Gepäckraum hinten und Instrumententafel |
| STUD #2 | Zubehör Strom-/Anhängerverkabelung Bremsspeisung |
| Abs | Antiblockiersystem |
| VSES/ECAS | Elektronisch gesteuerte Luftfederung |
| IGN A | Zündschloss |
| IGN B | Zündschloss |
| LBEC 1 | Elektrische Zentrale mit Bussed links, Türen links, Steuergerät für LKW-Karosserie, Blinkmodul |
| TRL-PARK | Parkleuchten Anhängerverkabelung |
| RR-PARK | Beifahrerseitige Park- und Seitenmarkierungsleuchten hinten |
| LR PARK | Park- und Seitenmarkierungsleuchten auf der Fahrerseite hinten |
| PARK LP | Standlichtrelais |
| STRTR / STARTER | Anlasserrelais |
| INTPARK | Dachmarkierungsleuchten |
| LP STOPPEN | Bremsleuchten |
| TBC BATT | Batterieversorgung des LKW-Aufbau-Controllers |
| SEO B2 | Offroad-Lampen |
| 4WS | 2003-2005: Entlüftungs-Magnetventilkanister 2006-2007: Nicht verwendet |
| RR HVAC | Nicht benutzt |
| AUX PWR | 2003-2004: Zusatzstromsteckdose – Konsole 2005-2007: Armaturenbrettsteckdosen, Heckladeraumsteckdosen, Konsole |
| PCM 1 | Antriebsstrangsteuermodul |
| USW/ECM | Elektronische Drosselklappensteuerung, elektronische Bremssteuerung |
| IGN E | Kombiinstrument, Klimaanlagenrelais, Blinker/Warnblinkschalter, Anlasserrelais, elektronische Bremssteuerung TC2 Modusschalter |
| RTD | Batterieversorgung der elektronischen Bremssteuerung |
| TRL B/U | Rückfahrleuchten Anhängerverkabelung |
| F/PMP | Kraftstoffpumpenrelais) |
| B/U LP | Rückfahrscheinwerfer, Schaltsperre Automatikgetriebe |
| RR ENTSCHLAG | Heckscheibenheizung |
| HDLP-HI | Scheinwerfer Fernlichtrelais |
| PRIME | Nicht benutzt |
| AIRBAG / SIR | Zusätzliches aufblasbares Rückhaltesystem |
| FRT-PARK | Standlicht vorne, Seitenmarkierungsleuchten |
| DRL | Tagfahrlicht (Relais) |
| SEO-IGN | Relais für Heckbeschlag |
| TBC IGN1 | Zündung des LKW-Karosserie-Controllers |
| HI HDLP-LT | Scheinwerfer für Fernlicht auf der Fahrerseite |
| LH HID | Nicht benutzt |
| DRL | Tagfahrleuchten |
| RVC | Geregelte Spannungssteuerung |
| IPC/DIC | Kombiinstrument/Fahrerinformationszentrum |
| HLK/ECAS | Klimasteuerung/Elektronisch gesteuerte Luftfederung |
| CIG LTR | Zigarettenanzünder |
| HI HDLP-RT | Fernlicht-Scheinwerfer Beifahrerseite |
| HDLP-LOW | Scheinwerfer-Abblendlichtrelais |
| A/C COMP | Klimakompressorrelais |
| A/C COMP | Klimakompressor |
| TCMB | Getriebesteuermodul |
| RR WPR | Heckscheibenwischer/-waschanlage |
| RADIO | Audiosystem |
| SEO B1 | Elektrische Zentrale mit mittlerem Bus, Universal Home Remote System, Sitzheizung hinten |
| LO HDLP-LT | Abblendlicht fahrerseitiger Scheinwerfer |
| BTSI | Bremsgetriebe-Schaltsperre-System |
| CRNK | Startsystem |
| LO HDLP-RT | Abblendlicht Beifahrerseite |
| Nebel LP | Nicht benutzt |
| Nebel LP | Nicht benutzt |
| HORN | Horn Relais |
| W/S WASH | Relais für Scheibenwaschpumpe und Heckscheibenwaschanlage |
| W/S WASH | Scheiben- und Heckscheibenwaschpumpe |
| DIE INFO | OnStar |
| RADIO-VERSTÄRKER | Funkverstärker |
| RH HID | Nicht benutzt |
| HORN | Horn |
| EAP | Nicht benutzt |
| TREC | Vierradantriebsmodul |
| SBA | Nicht benutzt |
| INJ2 | Zündspule, Einspritzdüsen-Bank 2 |
| INJ1 | Zündspule, Einspritzdüsen-Bank 1 |
| O2A | Sauerstoffsensoren. |
| O2B | Sauerstoffsensoren. |
| IGN1 | Zündung 1 |
| PCM B | Antriebsstrangsteuermodul, Kraftstoffpumpe. |
| SBA | Zusätzlicher Bremsassistent / Nicht verwendet. |
| S/DACH | Schiebedach. |
