Hier finden Sie die Sicherungskasten-Belegung für den Hummer H3 / H3T der Baujahre 2005 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Hummer H3 / H3T 2005-2010
Sicherungen des Zigarettenanzünders (Steckdose) im Hummer H3 – Sicherungen #45 und #51 im Motorraum-Sicherungskasten.

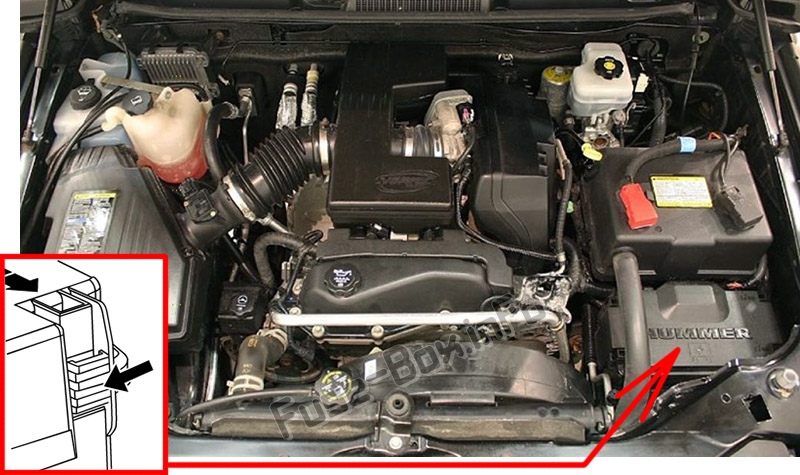

Lage des Sicherungskastens
Der Motorraum-Sicherungsblock befindet sich auf der Fahrerseite des Motorraums in der Nähe der Batterie.
Um die Abdeckung zu entfernen, drücken Sie auf die Laschen an den Enden der Abdeckung und heben Sie sie an.

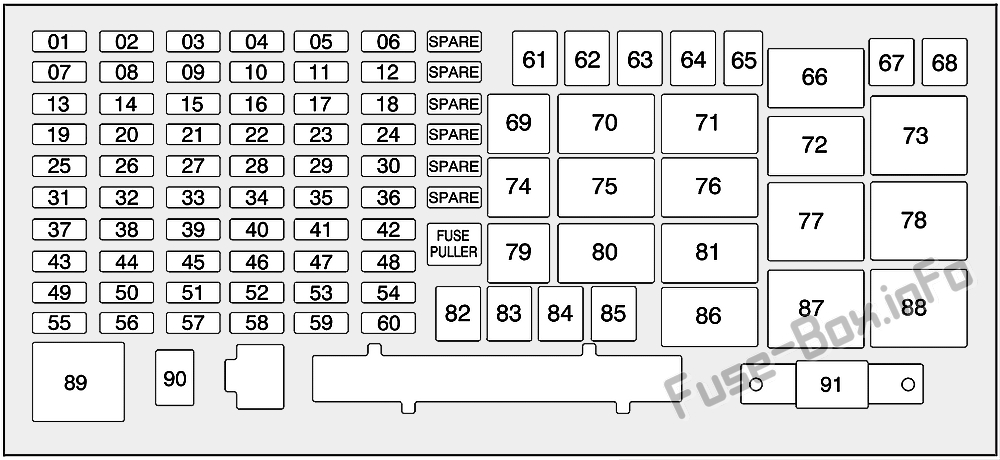

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Beheizte Sitze |
| 2 | Kühlergrill |
| 3 | 2006-2008: Kraftstoffpumpe 2010: Bremsleuchte (nur H3T) |
| 4 | Dachlampe |
| 5 | Batterie-Zündschalter |
| 6 | Frontscheibenwischer |
| 7 | 2006: Reserve 1 2007-2010: Geregelte Spannungssteuerleistung |
| 8 | Stromschlösser |
| 9 | Schiebedach, Frontscheibenwaschpumpe |
| 10 | Zubehör (SPO) |
| 11 | 2006: Nicht verwendet 2007-2008: Luftkompressor 2010: Nicht verwendet |
| 12 | Verteilergetriebe-Steuermodul |
| 13 | 2006-2008: Radio, Heizung, Lüftung, Klimaanlage Display. 2010: Radio |
| 14 | Körperkontrollmodul |
| fünfzehn | Heckscheibenwischermotor |
| 16 | Schalter Heckscheibenwischerpumpe |
| 17 | 2006: Ersatzteil 2 2007-2008: Magnetventil des Lufteinspritzreaktors (AIR) 2010: Pumpenrelais des Lufteinspritzreaktors (AIR)/Getriebesteuermodul (TCM) (nur V8) |
| 18 | 2006-2008: Ersatz 6 2010: Rückfahrkamera |
| 19 | Cluster |
| 20 | Blinker hinten, Warnblinker |
| 21 | Antriebsstrang-Steuermodul 1 |
| 22 | Luftmassenmesser, Spülmagnet |
| 23 | Injektor |
| 24 | Nebelscheinwerfer |
| 25 | Antriebsstrang-Steuermodul B |
| 26 | 2006-2007: Ersatzteil 4 2008-2010: Getriebesteuermodul (TCM) |
| 27 | Airbags |
| 28 | 2006-2008: Rückfahrscheinwerfer 2010: Nicht verwendet |
| 29 | Antiblockierbremsen, StabiliTrak |
| 30 | Heckscheibenheizung |
| 31 | Kanisterentlüftung |
| 32 | 2006: Reserve 5 2007-2010: Geregelte Spannungssteuerung VSense+ |
| 33 | Zündung 1 |
| 34 | Übertragung |
| 35 | Cruise, Innenrückspiegel |
| 36 | Horn |
| 37 | Parkleuchte Fahrerseite hinten |
| 38 | Verstärker |
| 39 | 2006: Ersatz 7 2007-2008: Tagfahrleuchten für Abblendlicht mit reduzierter Intensität 2010: Tagfahrleuchten |
| 40 | Scheinwerfer auf der Beifahrerseite |
| 41 | Scheinwerfer auf der Fahrerseite |
| 42 | Anhänger-Rückfahrleuchte |
| 43 | Standlicht vorne |
| 44 | 2006: Nicht verwendet 2007-2010: Air Injection Reactor (AIR) Magnetventil |
| 45 | Hilfsenergie 2/ Zigarettenanzünder |
| 46 | Elektronische Drosselklappensteuerung |
| 47 | Sauerstoffsensor |
| 48 | Klimaanlage Kupplung |
| 49 | 2006-2008: Parkleuchte Beifahrerseite hinten 2010: Parkleuchte hinten |
| 50 | 2006-2007: XM Satellite Radio 2008: Ersatz 2010: Bremsleuchte |
| 51 | Hilfsenergie 1/ Zigarettenanzünder |
| 52 | StabiliTrak , Antiblockierbremsen |
| 53 | 2006-2008: Elektrischer Heizungsschalter 2010: Elektrischer Sitzheizung, Gurtschalter |
| 54 | 2006-2008: Stopp 2010: Kraftstoffsystem-Steuermodul (FSCM) |
| 55 | Anhängerparkleuchten |
| 56 | 2006-2008: Blinker vorne, Warnblinker 2010: Blinker vorne, Warnblinker, Innenspiegel |
| 57 | Elektrisches Schiebedach |
| 58 | Verteilergetriebe-Steuermodulschalter |
| 59 | Klimakontrolle |
| 60 | 2006-2008: Ersatz 8 2010: Rückfahrlampe |
| 61 | Elektrische Sitze |
| 62 | Pumpe des Lufteinspritzreaktors (AIR) |
| 63 | Fensterheber auf der Beifahrerseite |
| 64 | Antiblockierbremsen, StabiliTrak 2-Motor |
| 67 | Antiblockierbremsen, Magnetventil StabiliTrak 1 |
| 68 | Fensterheber auf der Fahrerseite |
| 82 | Klimatisierungslüfter |
| 83 | Elektronische Bremssteuerung |
| 84 | Anhänger B+ Sicherung |
| 85 | Anlasser |
| 91 | Generator Megafuse |
| Relais | |
| 66 | 2006-2008: Kraftstoffpumpe 2010: Bremsleuchte (nur H3T) |
| 69 | Nebelscheinwerfer |
| 70 | Fern- und Abblendlicht Scheinwerfer |
| 71 | Heckscheibenheizung |
| 72 | Scheibenwischer Ein/Aus |
| 73 | Scheibenwischer hoch/niedrig |
| 74 | Horn |
| 75 | Scheinwerfer |
| 76 | Klimaanlage Kupplung |
| 77 | 2006-2008: Powertrain Control Module 2010: Powertrain Control Module (Starter) |
| 78 | Lauf, Kurbel |
| 79 | 2006: Ersatz 1 2007-2008: Tagfahrleuchten für Abblendlicht mit reduzierter Intensität 2010: Tagfahrleuchten |
| 80 | 2006: Nicht verwendet 2007-2008: Air Injection Reactor (AIR) Magnetventil |
| 81 | 2006-2008: Antriebsstrang (Starter) 2010: Antriebsstrang |
| 86 | 2006-2008: Reserve 2 2010: Backup |
| 87 | 2006-2008: Heizung, Lüftung, Klimaanlage 2010: Zündung 3 (Heizung, Lüftung, Klimaanlage) |
| 88 | Beibehaltene Zubehörleistung |
| 89 | Parklampe |
| Diode | |
| 65 | Wischerdiode |
| 90 | Kupplungsdiode der Klimaanlage |
