In diesem Artikel betrachten wir den Cadillac CTS der ersten Generation, der von 2003 bis 2007 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Cadillac CTS 2003, 2004, 2005, 2006 und 2007 sowie Informationen zur Position der Sicherungsfelder innerhalb des Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout) und Relais.
der Inhalt
Sicherungslayout Cadillac CTS 2003-2007
Die Sicherungen des Zigarettenanzünders / der Steckdose im Cadillac CTS befinden sich im Sicherungskasten des Motorraums (siehe Sicherungen „OUTLET“ (Steckdose für Mittelkonsolenzubehör) und „I / P OUTLET“ (Steckdose für Instrumententafelzubehör)).
Sicherungskasten im Motorraum
Position des Sicherungskastens
Sicherungskastendiagramm

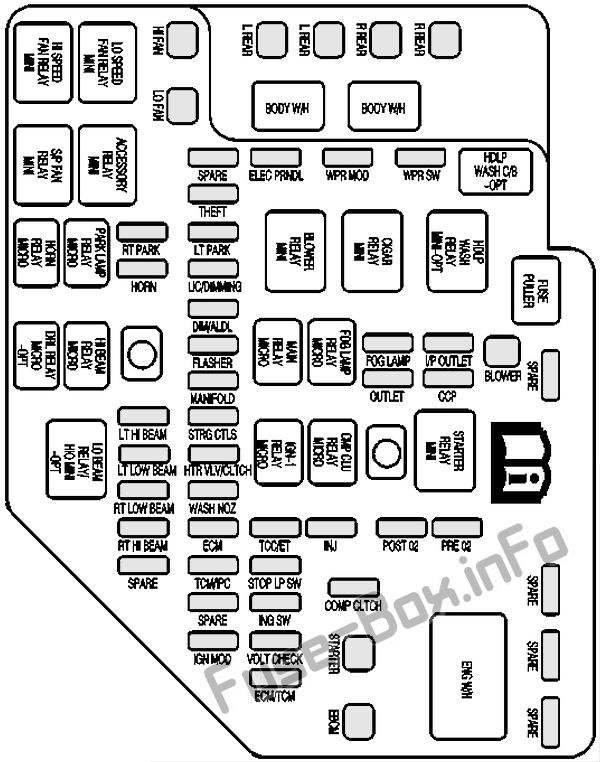

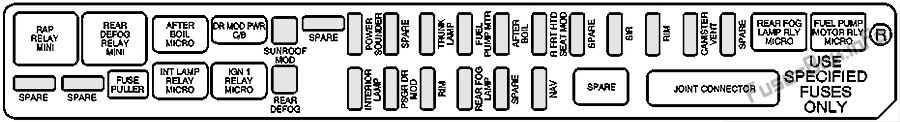

2003-2004
2005-2007
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| RT PARK | Beifahrerseitige Rückleuchtenbaugruppe, vordere Seitenmarkierung und vordere Standleuchtenbaugruppe |
| HORN | Doppelhornbaugruppe |
| LT HI BEAM | Fernlichtscheinwerfer auf der Fahrerseite |
| LT LOW BEAM | Abblendlicht auf der Fahrerseite |
| RT LOW BEAM | Abblendlicht auf der Beifahrerseite |
| RT HI BEAM | Fernlichtscheinwerfer auf der Beifahrerseite |
| TOS | Ausgangsdrehzahlsensor für Schaltgetriebe |
| SCHONEN | Nicht benutzt |
| DIEBSTAHL | ECM (elektronisches Steuermodul), TCM (Getriebesteuerungsmodul), PASS-Key 111+ Modul |
| LT PARK | Fahrerseiten-Rückleuchtenbaugruppe, vordere Seitenmarkierung und vordere Standleuchtenbaugruppe |
| LIC / DIMMING / DIMMING |
Kennzeichenbaugruppe hinten, Dash Integrated Module (DIM) |
| DIM / ALDL | DIM, ALDL (Fließbanddatenverbindung) |
| FLASHER | Blinker- / Warnblinkmodul |
| MANIFOLD | Verteilerklappen 1 und 2, Luftmassenmesser, Kanister-Spülventil |
| STRG CTLS | Lenkradbedienfeld, Scheinwerferschalter |
| HTR VLV / CLTCH | Heizungsventil, Kupplungsschalter (normal geschlossen), Kupplungsschalter (normal geöffnet), Jumper zum Starten der Relaisspule für das Automatikgetriebe |
| WASCHNASSE | Beheizte Waschdüsen auf der Fahrer- und Beifahrerseite |
| PRE O2 / CAM | Sauerstoffsensoren auf der Fahrer- und Beifahrerseite, CAM Phaser, Kanisterspülung |
| ECM | Elektronisches Steuermodul |
| TCM / IPC | TCM, ECM und IPC (Instrument Panel Panel) |
| IGN MOD / IGN MOD / MAF |
Frontbank-Zündmodule |
| ELEC PRNDL | Elektronische PRNDL |
| TCC / ET | TCC / ET-Bremsschalter (Extended Travel), TCC / ET-Bremsschalter (Cruise Disable) |
| STOP LP SW | Bremslichtschalter |
| IGN SW | Zündschalter (Stromversorgung für IGN-3 und KURBEL) |
| VOLT CHECK | DIM (Dash Integration Module) |
| ECM / TCM | TCM (Getriebesteuerungsmodul), ECM (elektronisches Steuermodul), IPC (Kombiinstrument), PASS-Key 111+ Modul |
| ODD INJ / COILS | Ungerade Zündspulen, Einspritzdüsen, ungerade Einspritzspulen |
| WPR MOD | Scheibenwischermodul-Baugruppe |
| INJ | Einspritzdüsen |
| COMP-KUPPLUNG | Kompressorkupplung |
| WPR SW | ScheibenwischerA / Vasher Schalter |
| NEBELSCHEINWERFER | Nebelscheinwerfer |
| AUSLAUF | Steckdose für Zubehör der Mittelkonsole |
| POST O2 | Sauerstoffsensoren auf Fahrer- und Beifahrerseite, LRPDB (Pusher Cooling Fan Relay) |
| I / P OUTLET | Steckdose für Instrumententafelzubehör |
| KPCh | Klimakontrolle |
| AUCH INJ / COILS | Sogar Injektionsspulen |
| PRE O2 | Sauerstoffsensoren auf der Fahrer- und Beifahrerseite, Getriebeausgangsdrehzahlsensor |
| Leistungsschalter | |
| HDLP WASH C / B-OPT | Scheinwerferwaschmotor (optional) |
| J-Case-Sicherungen | |
| R HINTEN | RRPDB (Beifahrerseitiger Stromverteilerkasten hinten) |
| R HINTEN | RRPDB (Beifahrerseitiger Stromverteilerkasten hinten) |
| L HINTEN | LRPDB (Fahrerseitiger hinterer Stromverteilerkasten) |
| L HINTEN | LRPDB (Fahrerseitiger hinterer Stromverteilerkasten) |
| HALLO FAN | Motor mit hohem Lüfter |
| LO FAN | Motor mit niedrigem Lüfter |
| GEBLÄSE | PWM-Lüftermotor |
| ANLASSER | Anlassermagnet |
| EBCM | Elektronisches Bremssteuermodul |
| Abs | Antiblockiersystem |
| Kabelbäume | |
| KÖRPER W / H. | Kabelbaumanschluss |
| I / PW / H. | Kabelbaumanschluss |
| ENG W / H. | Motorkabelbaumanschluss |
| VORWÄRTSLAMPE | Kabelbaumanschluss für Vorwärtslampe |
| Relais | |
| LO SPEED FAN RELAY MINI | Lüftermotor mit niedriger Drehzahl |
| HI SPEED FAN RELAY MINI | Hochgeschwindigkeits-Lüftermotor |
| ZUBEHÖRRELAIS MINI | Zusätzliche Steckdosen |
| S / P LÜFTERRELAIS MINI | Serien- / Parallelventilator |
| PARK LAMP RELAIS MICRO | Parkleuchten |
| HORN RELAY MICRO | Horn |
| HI BEAM RELAY MICRO | Fernlicht |
| DRL RELAIS MICRO-OPT | Tagfahrleuchten |
| LO BEAM RELAIS / HID MINI-OPT | Abblendlicht HID Scheinwerfer (Option) |
| HDLP WASCHRELAIS MINI-OPT | Scheinwerferwaschmotor (Option) |
| ZIGARRENRELAIS MINI | Zigarettenanzünder (Option) |
| BLOWER RELAY MINI | Frontgebläse |
| NEBELLAMPENRELAIS MIKRO | Nebelscheinwerfer |
| HAUPTRELAIS MIKRO | Antriebsstrang / ECM |
| STARTER RELAIS MINI | Anlassermagnet |
| CMP CLU RELAIS MICRO | Kompressorkupplung |
| IGN-1 RELAIS MICRO | Zündschalter (ON) |
ad vertisements
Passagierabteil

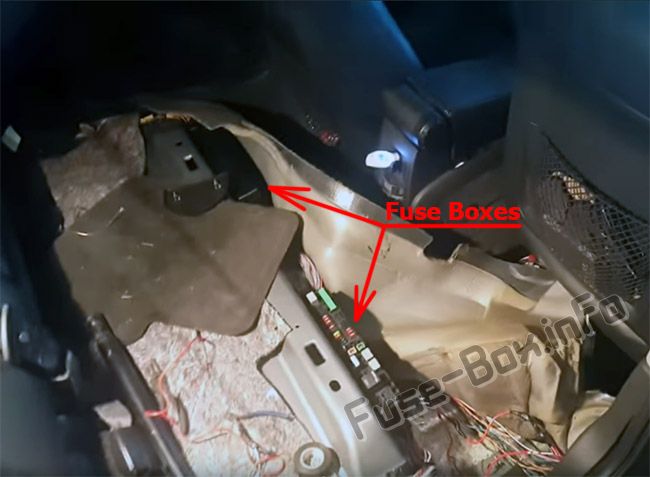

Position des Sicherungskastens
Unter dem Rücksitz befinden sich zwei Sicherungskästen.
Gehen Sie wie folgt vor, um das Rücksitzkissen zu entfernen:
- Ziehen Sie die Vorderseite des Kissens nach oben, um die vorderen Haken zu lösen.
- Ziehen Sie das Kissen nach oben und vorne in Richtung Fahrzeug.
- Schieben Sie das Kissen aus einer der hinteren Türen und legen Sie es beiseite.
Sicherungskastendiagramm (Fahrerseite)
Zuordnung der Sicherungen und Relais im hinteren Untersitz-Sicherungsblock (Fahrerseite)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| L FRT HTD SEAT MOD | Beheiztes Sitzmodul des Fahrers |
| MEM / ADAPT SEAT | Fahrersitzschalter, Memory Seat-Modul |
| TRUNK DR RELEASE | Trunk Release Motor |
| RÜCKWÄRTSLAMPE | ISRVM (Inside Rearview Mirror), Kennzeichenleuchtenbaugruppe |
| SCHONEN | Nicht benutzt |
| POSITIONSLAMPE | Rückleuchtenbaugruppen, Frontpositionslampenbaugruppen |
| AUDIO | Radio, OnStar-Modul |
| HINTEN DR MOD | Heckklappenmodule |
| BAS | Rückleuchten, mittlere hoch montierte Bremsleuchte, Blinkermodul, ABS-Modul, Anhängerlampen |
| TREIBER DR MOD | Fahrertürmodul |
| HDLP LEVELING | Chassis-Sensoren für das Scheinwerfer-Nivelliersystem (nur Export) |
| EBCM | EBCM (Elektronisches Bremssteuermodul) |
| KPCh | KPCh (Klimakontrolle) |
| IGN 3 | Sitzheizungsmodule, Lufteinlassmotor, Schalthebel |
| J-Gehäusesicherungen | |
| AMPERE | Audio-Verstärker |
| PUSHER FAN | Drückerlüfter (nur Export) |
| Leistungsschalter | |
| SITZ C / B. | Sitzschalter, Memory-Sitzmodul |
| Relais | |
| BAS RELAIS MINI | Bremsbetätigungssensor |
| SCHONEN | Nicht benutzt |
| PUSHER FAN | Drückerlüfter (nur Export) |
| L POSITION RELAIS MICRO | Fahrerseiten-Positionsleuchte |
| R POSITION RELAIS MICRO | Beifahrerseiten-Positionsleuchte |
| IGN 3 RELAIS MICRO | Sitzheizungsmodule, Lufteinlassmotor, Schalthebel |
| STEHLAMPE RLY MICRO | Steuerung für Positionslampenrelais |
| TRK DR. REL SOL RELAIS MICRO | Trunk Release Motor |
| REV LAMP RELAY MICRO | ISRVM (Inside Rearview Mirror), Kennzeichenleuchtenbaugruppe |
ad vertisements
Sicherungskastendiagramm (Beifahrerseite)
2003-2004

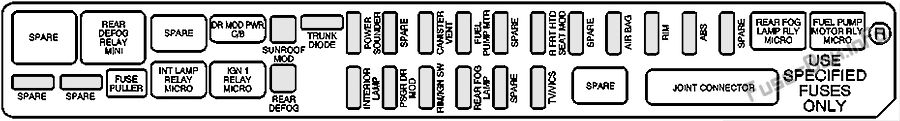

2005-2007
Zuordnung der Sicherungen und Relais im hinteren Untersitz-Sicherungsblock (Beifahrerseite)
| Name | Beschreibung |
|---|---|
| Sicherungen | |
| TRUNK DIODE | Kofferraumlampe |
| INNENLAMPE | Hush Panel Lampen, Pfützenlampen, Overhead Courtesy Lamp Assembly |
| PSGR DR MOD | Beifahrertürmodul rechts vorne |
| RAND | 2003-2004: RIM ( Heckintegrationsmodul), Zündschalter , Schlüsselverriegelungszylinder 2005-2007: ISRVM (Innenrückspiegel), Power Sounder, RIM |
| RIM / IGN SW | Felge (hinteres Integrationsmodul), Zündschalter, Schlüsselverriegelungszylinder |
| NEBELSCHLUSSLEUCHTE | Nebelschlussleuchten (nur Export) |
| SCHONEN | Nicht benutzt |
| NAV | TV-Tuner-Baugruppe (nur Export), VICS-Modul (Vehicle Information Communication System) (nur Export) |
| AIRBAG | SDM (Sensing Diagnostic Module) |
| SCHONEN | Nicht benutzt |
| POWER SOUNDER | Power Sounder, Neigungssensor |
| Abs | Antiblockiersystem |
| TRUNK LAMP | Kofferraumlampe |
| KRAFTSTOFFPUMPE MTR | Kraftstoffpumpenmotor |
| AFTERBOIL | Nachkoch-Heizungspumpe |
| R FRT HTD SEAT MOD | Beheiztes Sitzmodul auf der Beifahrerseite |
| SCHONEN | Nicht benutzt |
| HERR | SDM (Sensing Diagnostic Module) |
| RAND | ISRVM (Innenrückspiegel), Schallgeber, Felge, passiver Trunk-Release-Sensor |
| CANISTER VENT | Kanisterentlüftungsmagnet |
| SCHONEN | Nicht benutzt |
| Leistungsschalter | |
| DR MOD PWR C / B. | Türmodule |
| J-Case-Sicherungen | |
| DEFOG HINTEN | Heckscheiben-Defogger-Element |
| SONNENDACH MOD | Power Schiebedach Modul |
| Relais | |
| RAP RELAY MINI | Beibehaltene Zubehörleistung |
| SCHONEN | Nicht benutzt |
| RÜCKSEITIGES RELAIS MINI HINTEN | Heckscheiben-Defogger |
| SCHONEN | Nicht benutzt |
| Nach dem Kochen von Micro | Nachkoch-Heizungspumpe |
| INT LAMP RELAY MICRO | Hush Panel Lampen, Pfützenlampen, Overhead Courtesy Lamp Assembly |
| IGN 1 RELAIS MICRO | Zündschloss |
| HINTERE NEBELLAMPE RLY MICRO | Nebelschlussleuchten (nur Export) |
| KRAFTSTOFFPUMPENMOTOR RLY MICRO | Kraftstoffpumpenmotor |
