Hier finden Sie die Sicherungskasten-Belegung für den Hummer H2 der Baujahre 2008 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsbelegung Hummer H2 2008-2010
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Sicherungsblock Instrumententafel Mitte
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Hummer H2?
- Was zeigt die Sicherungsbelegung?
- Weitere Hummer Sicherungskasten-Belegungen
Sicherungsbelegung Hummer H2 2008-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im Hummer H2 im Sicherungskasten der Instrumententafel (siehe Sicherungen „AUX PWR“ – Heckgepäckzubehör-Steckdosen, „AUX PWR 2“ – Bodenkonsolen-Steckdosen) und im Motorraum ( #44 – Zigarettenanzünder, Zusatzsteckdose).
Lage des Sicherungskastens

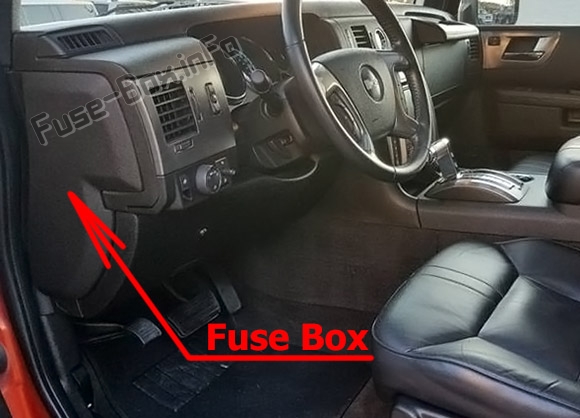

Der Sicherungskasten Instrumententafel befindet sich hinter der Abdeckung an der fahrerseitigen Kante der Instrumententafel. Ziehen Sie die Abdeckung ab, um an den Sicherungsblock zu gelangen.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Sicherungskasten Instrumententafel
| Name | Beschreibung |
|---|---|
| AUX PWR | Steckdosen für Gepäckzubehör hinten |
| AUX-PWR 2 | Steckdosen für Bodenkonsolen |
| BCM | Körperkontrollmodul |
| CTSY | Kuppelleuchten, Blinker Beifahrerseite |
| DDM | Fahrertürmodul |
| DIM | Hintergrundbeleuchtung der Instrumententafel |
| DSM | Antriebssitzmodul |
| DIE INFO | Infotainment-System, Remote Keyless Entry System |
| IST LPS | Innenleuchten |
| LCK1 | Elektrisches Türschloss 1 (Schlossfunktion) |
| LCK2 | Elektrisches Türschloss 2 (Schlossfunktion) |
| LT DR | Leistungsschalter für Fensterheber auf der Fahrerseite |
| LT STOP TRN | Blinker, Bremsleuchte Fahrerseite Stop |
| ONSTAR | OnStar |
| PDM | Beifahrertürmodul |
| HLK-HVAC | Klimatisierung hinten |
| RÜCKSITZ | Rücksitze |
| HINTEN WPR | Heckscheibenwischer |
| RT STOP TRN | Blinker, Bremsleuchte Beifahrerseite |
| STOPP LAMPEN | Bremsleuchten, Mitte Hochmontierte Bremsleuchte |
| SWC BKLT | Hintergrundbeleuchtung der Lenkradsteuerung |
| UGDO | Universelles Home-Remote-System |
| UNLCK1 | Elektrisches Türschloss 1 (Entsperrfunktion) |
| UNLCK2 | Elektrisches Türschloss 2 (Entsperrfunktion) |
| Kabelbaum-Anschluss | |
| LT DR | Kabelbaumverbindung Fahrertür |
| KÖRPER | Kabelbaum-Anschluss |
| KÖRPER | Kabelbaum-Anschluss |

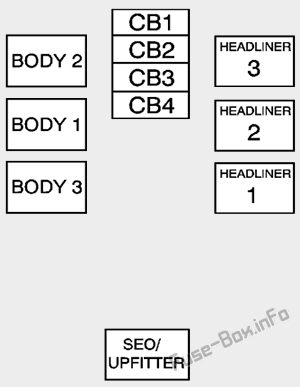

Sicherungsblock Instrumententafel Mitte
Es befindet sich unter der Instrumententafel, links neben der Lenksäule.
| Name | Beschreibung |
|---|---|
| Kabelbaum-Anschlüsse: | |
| KÖRPER 2 | Kabelbaumanschluss 2 |
| KÖRPER 1 | Kabelbaumstecker 1 |
| KÖRPER 3 | Kabelbaumanschluss 3 |
| HEADLINER 3 | Kabelbaumstecker Dachhimmel 3 |
| HEADLINER 2 | Kabelbaum-Anschluss für Dachhimmel 2 |
| HEADLINER 1 | Kabelbaum-Anschluss für Dachhimmel 1 |
| SEO/UPFITTER | Sonderausstattung Option Kabelbaumanschluss nachrüsten |
| Leistungsschalter: | |
| CB1 | Fensterheber auf der Beifahrerseite |
| CB2 | Beifahrersitz |
| CB3 | Fahrersitz |
| CB4 | Schiebefenster hinten |
Lage des Sicherungskastens
ad vertisements
Sicherungsdiagramm

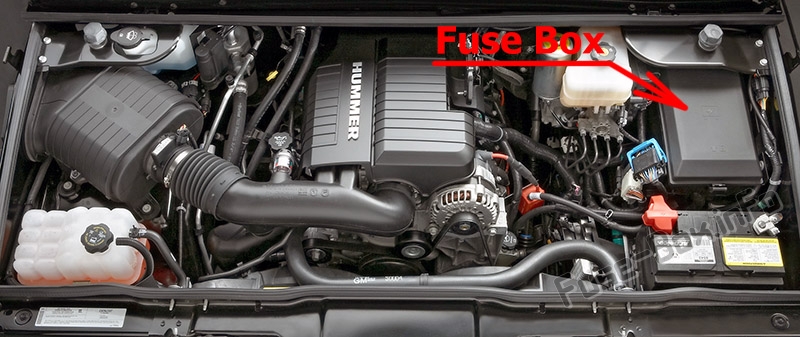

Belegung der Sicherungen und Relais im Motorraum
| № | Beschreibung |
|---|---|
| 1 | Brems-/Blinkleuchte für Anhänger links |
| 2 | Motorsteuerungen |
| 3 | Motorsteuergerät, Drosselklappensteuerung |
| 4 | Anhänger-Brems-/Blinkleuchte rechts |
| 5 | Frontscheibe |
| 6 | Sauerstoffsensoren |
| 7 | Fahrzeugstabilitätssystem, Antiblockiersystem-2 |
| 8 | Anhänger-Rückfahrleuchten |
| 9 | Abblendlicht links |
| 10 | Motorsteuergerät (Batterie) |
| 11 | Einspritzdüsen, Zündspulen (rechte Seite) |
| 12 | Getriebesteuergerät (Batterie) |
| 13 | Rückfahrscheinwerfer für Fahrzeuge |
| 14 | Abblendlicht rechts |
| fünfzehn | Klimakompressor |
| 16 | Sauerstoffsensoren |
| 17 | Getriebesteuerung (Zündung) |
| 18 | Benzinpumpe |
| 19 | Heckscheibe |
| 20 | Einspritzdüsen, Zündspulen (linke Seite) |
| 21 | Trailer Park Lampen |
| 22 | Standlicht links |
| 23 | Rechte Standlichter |
| 24 | Horn |
| 25 | Fernscheinwerfer rechts |
| 26 | Tagfahrlicht (DRL) |
| 27 | Fernlicht links |
| 28 | Schiebedach |
| 29 | Schlüssel-Zündsystem, Diebstahlschutzsystem |
| 30 | Scheibenwischer |
| 31 | SEO B2 Upfitter-Nutzung (Batterie) |
| 32 | Elektrisch gesteuerte Luftfederung |
| 33 | Klimasteuerung (Batterie) |
| 34 | Airbagsystem (Zündung) |
| 35 | Verstärker |
| 36 | Audiosystem |
| 37 | Sonstiges (Zündung), Tempomat, Rückfahrkamera |
| 38 | Airbag-System (Batterie) |
| 39 | Kombi-Instrumententafel |
| 40 | Lauf, Zubehör |
| 41 | Zusatzklimatisierung (Zündung) |
| 42 | Heckscheibenheizung |
| 43 | SEO B1 Upfitter-Nutzung (Batterie) |
| 44 | Zigarettenanzünder, Zusatzsteckdose |
| 45 | Sonderausstattungsoption (SEO) |
| 46 | Klimasteuerung (Zündung) |
| 47 | Motorsteuergerät (Zündung) |
| 50 | Lüfter 1 (J-Gehäuse) |
| 51 | Elektronisch gesteuerte Luftfederung (J-Case) |
| 52 | Fahrzeugstabilitätssystem, Antiblockiersystem-1 (J-Case) |
| 53 | Lüfter 2 (J-Gehäuse) |
| 54 | Anlasser (J-Gehäuse) |
| 55 | Bolzen 2 Anhängerbremsmodul (J-Gehäuse) |
| 56 | Linkes Bussed Electric Center 1 (J-Gehäuse) |
| 57 | Beheizte Scheibenwaschanlage (J-Case) |
| 58 | Allradantriebssystem (J-Gehäuse) |
| 59 | Stud 1 Anhängeranschluss Batteriestrom (J-Gehäuse) |
| 60 | Mid Bused Electric Center 1 (J-Gehäuse) |
| 61 | Klimatisierungsgebläse (J-Gehäuse) |
| 62 | Linkes Bussed Electric Center 2 (J-Gehäuse) |
| Relais | |
| FAN HALLO | Lüfter mit hoher Geschwindigkeit |
| FAN LO | Kühlgebläse niedrige Geschwindigkeit |
| FAN STRG C | Lüftersteuerung |
| HDLP LO | Abblendlicht |
| Klimaanlage CMPRSR | Klimakompressor |
| STRTR | Anlasser |
| DWR/TRN | Antriebsstrang |
| PRK-LAMPE | Parkleuchten |
| HINTERES ENTSCHEUER | Heckscheibenheizung |
| RUN/CRNK | Geschaltete Leistung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Hummer H2?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
