Hier finden Sie die Sicherungskasten-Belegung für den Jeep Renegade BU der Baujahre 2014 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Jeep Renegade 2014-2019…
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Jeep Renegade sind die Sicherung F94 ( Steckdose) im Sicherungskasten der Instrumententafel und die Sicherung F18 (Heckladesteckdose mit Zündung betrieben), F30 (12V Heckladesteckdose konstant batteriebetrieben) im Motor Fach Sicherungskasten.
Lage des Sicherungskastens
Die Sicherungen sind in vier Sicherungskästen zusammengefasst, die sich im Motorraum, unter dem Armaturenbrett und im Gepäckraum befinden.

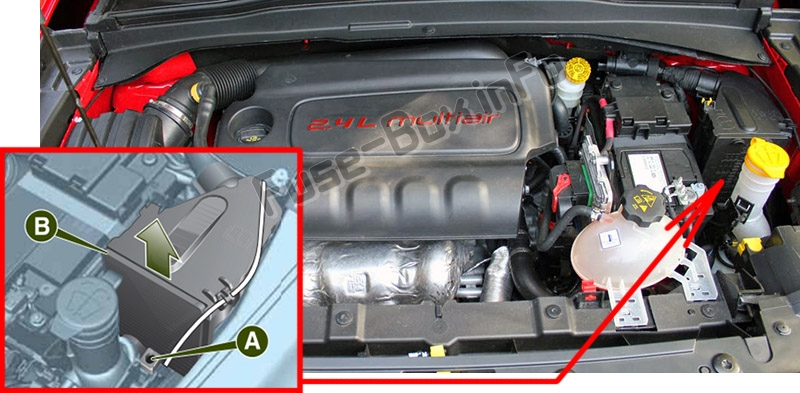

Motorraum
Der Sicherungskasten befindet sich seitlich neben der Batterie.
Sicherungskasten Armaturenbrett
Der Sicherungskasten befindet sich nahe der linken Seite der Lenksäule und die Sicherungen sind vom unteren Teil des Armaturenbretts aus leicht zugänglich.
Gepäckraum
Um auf die Sicherungen zuzugreifen, entfernen Sie die Zugangsklappe von der linken Rückwand des hinteren Laderaums.
Je nach Ausstattung des Fahrzeugs können zwei Sicherungshalter vorhanden sein (oder beide).
2014-2017
2018-2019
ad vertisements
Sicherungsdiagramme
2014, 2015
Motorraum
Zuordnung der Sicherungen im Motorraum (2014, 2015)
| Hohlraum | Maxi-Sicherung | Mini-Sicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|---|
| F01 | 70 Ampere Tan | — | — | Modul Körpercomputer |
| F02 | 70 Ampere Tan | Modul Body Computer, Verteilereinheiten hinten | ||
| F03 | — | 20 Ampere Gelb | Controller Netzteil Body Computer | |
| F04 | — | 30 Ampere Grün | — | Elektronikmodul für Bremssteuerung |
| F05 | 70 Ampere Tan | — | — | Elektrische Servolenkung |
| F06 | 20 Ampere Gelb | — | — | Motorkühlgebläse |
| F06 | 40 Ampere Orange | — | — | Motorkühlgebläse |
| F07 | 30 Ampere Grün | — | — | Motorkühlgebläse |
| F07 | 40 Ampere Orange | — | — | Motorkühlgebläse |
| F08 | 30 Ampere Grün | Automatische Übertragung, GSM | ||
| F09 | — | — | 5 Ampere Tan | Steuergerät Motor |
| F10 | — | — | 10 Ampere Rot | Horn |
| F11 | — | — | 10 Ampere Rot | Sekundärlasten versorgen |
| F14 | — | — | 7,5 Ampere Braun | Heizung „Blow By“ |
| F14 | — | — | 5 Ampere Tan | Pumpenleistung „Nachlauf“ |
| F15 | 40 Ampere Orange | — | — | Pumpe des Bremssteuermoduls |
| F 16 | 5 Ampere Tan | Motorsteuergerät Leistung, Automatikgetriebe | ||
| F17 | — | — | 10 Ampere Rot | Primärlasten versorgen |
| F18 | — | — | 20 Ampere Gelb | 12V Heckladesteckdose Zündung betrieben |
| F19 | — | — | 7,5 Ampere Braun | Klimakompressor |
| F20 | — | — | 5 Ampere Tan | Elektronisch angetriebener Allradantrieb |
| F21 | — | — | 15 Ampere Blau | Benzinpumpe |
| F22 | — | — | 7,5 Ampere Braun | Leistungssteuermodul Motor |
| F23 | — | — | 30 Ampere Grün | Beheizte Windschutzscheibe -falls vorhanden |
| F24 | 15 Ampere Blau | Versorgung der elektronischen Einheit Automatikgetriebe | ||
| F83 | — | 40 Ampere Orange | — | Klimaanlage Ventilator |
| F84 | — | — | 30 Ampere Grün | Stromversorgung Allradantrieb |
| F87 | — | — | 5 Ampere Tan | Schalthebel Automatikgetriebe |
| F88 | — | — | 7,5 Ampere Braun | Beheizte Außenspiegel |
| F89 | — | — | 30 Ampere Grün | Heizbare Heckscheibe |
| F90 | — | — | 5 Ampere Tan | IBS-Sensor (Batterieladezustand) |
Sicherungskasten Armaturenbrett
ad vertisements
Zuordnung der Sicherungen im Dashboard (2014, 2015)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F31 | 7,5 Ampere Braun | Blinkt/Elektrische Bewegung Vordersitze/Gebläse Klimaanlage |
| F33 | 25 Ampere klar | Fensterheber vorne (Fahrerseite) |
| F34 | 25 Ampere klar | Fensterheber vorne (Beifahrerseite) |
| F36 | 20 Ampere Gelb | Versorgung Uconnect®-System, Klimaanlage, Alarmanlage, elektrisch anklappbare Außenspiegel, USB-Anschluss |
| F37 | 10 Ampere Rot | System Power Forward Collision Warning Plus, Allradantrieb (AWD), IPC |
| F38 | 20 Ampere Gelb | Zentralverriegelung |
| F42 | 7,5 Ampere Braun | Strom unter Schloss und Schlüssel |
| F43 | 20 Ampere Gelb | Bidirektionale Pumpenwaschanlage |
| F47 | 25 Ampere klar | Fensterheber hinten (Fahrerseite) |
| F48 | 25 Ampere klar | Fensterheber hinten (Beifahrerseite) |
| F49 | 7,5 Ampere Braun | Versorgung ParkSense, Scheinwerfer vorne, Kuppel, Spiegel, E-Motor versenkbares Dach, beheizbare Vordersitze, Stabilisatorbatterie, ESC-System, ESL |
| F50 | 7,5 Ampere Braun | Versorgungsairbag |
| F51 | 7,5 Ampere Braun | Alarmstrom, Frontbeleuchtung, Klimakompressor, Bremspedalschalter (NC), Plaque-Automatikgetriebe, Kompass, Rückfahrkamera, Leuchtweitenregulierung, Klimaanlage |
| F53 | 7,5 Ampere Braun | Versorgung IPC/Startergerät/System Keyless Enter-N-Go™ Supply |
| F94 | 15 Ampere Blau | Steckdose |
ad vertisements
Sicherungskasten Kofferraum

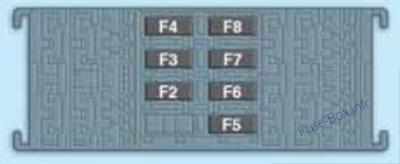

Halter 1
Zuordnung der Sicherungen im Gepäck (Version 1, 2014, 2015)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F2 | 20 Ampere Gelb | Audiosystem |
| F3 | 20 Ampere Gelb | MEIN HIMMEL |
| F4 | 7,5 Ampere Braun | Lendenwirbelverstellung Vordersitz (Fahrerseite) |
| F5 | 30 Ampere Grün | Elektrischer Sitz (Fahrerseite) |
| F6 | 7,5 Ampere Braun | Elektrischer Sitz (Fahrerseite und Beifahrerseite) |
| F7 | 30 Ampere Grün | Lendenwirbelverstellung Vordersitze (Fahrerseite und Beifahrerseite) |
| F8 | 20 Ampere Gelb | Beheizung der Vordersitze |
Auf dem Controller befindet sich auch eine 20 Ampere Sicherung für die Sonnenblende des Klappdachs.

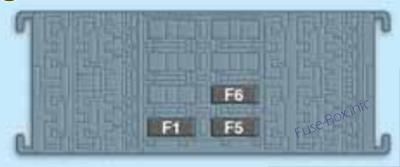

Halter 2
Zuordnung der Sicherungen im Gepäck (Ver. 2, 2014, 2015)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F1 | 10 Ampere Rot | Controller-Außenbeleuchtung am Anhänger |
| F5 | 15 Ampere Blau | Controller Außenbeleuchtung (Fahrerseite) |
| F6 | 15 Ampere Blau | Steuergerät Außenbeleuchtung (Beifahrerseite) |
2016, 2017
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2016, 2017)
| Hohlraum | Maxi-Sicherung | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|---|
| F01 | 70 Ampere Tan | — | — | Modul Körpercomputer |
| F02 | 70 Ampere Tan | „ | „ | Modul Body Computer, Verteilereinheiten hinten |
| F03 | „ | 20 Ampere Blau | „ | Controller Netzteil Body Computer |
| F04 | – | 30 Ampere Rosa | — | Elektronikmodul für Bremssteuerung |
| F05 | 70 Ampere Tan | — | — | Elektrische Servolenkung |
| F06 | 20 Ampere Gelb | — | — | Motorkühlgebläse |
| F07 | 40 Ampere Orange -1.4 Ohne Klimaanlage 50 Ampere Rot -1.4 Mit Klimaanlage und allen 2.4-Modellen |
Motorkühlgebläse | ||
| F08 | – | 30 Ampere Rosa | — | Automatische Übertragung, GSM |
| F09 | – | — | 5 Ampere Tan | Steuergerät Motor |
| F10 | – | — | 15 Ampere Blau | Horn |
| F11 | 10 Ampere Rot – 1,4 Motoren 25 Ampere Klar – 2,4 Motoren | Sekundärlasten versorgen | ||
| F14 | – | — | 7,5 Ampere Braun | Heizung „Blow By“ |
| F14 | – | — | 5 Ampere Tan | Pumpenleistung „After Run“ |
| F15 | 40 Ampere Orange | — | — | Pumpe des Bremssteuermoduls |
| F 16 | 5 Ampere Tan | Motorsteuergerät Leistung, Automatikgetriebe | ||
| F17 | 10 Amp Rot – 1,4 Motoren 15 Amp Blau – 2,4 Motoren | Primärlasten versorgen | ||
| F18 | – | — | 20 Ampere Gelb | 12V Heckladesteckdose Zündung betrieben |
| F19 | – | — | 7,5 Ampere Braun | Klimakompressor |
| F20 | – | — | 5 Ampere Tan | Elektronisch angetriebener Allradantrieb |
| F21 | — | — | 15 Ampere Blau | Benzinpumpe |
| F22 | — | — | 20 Ampere Gelb | Leistungssteuermodul Motor |
| F23 | — | — | 30 Ampere Grün | Beheizte Windschutzscheibe – falls vorhanden |
| F24 | „ | „ | 15 Ampere Blau | Versorgung der elektronischen Einheit Automatikgetriebe |
| F30 | „ | 20 Ampere Gelb (vom Kunden installiert) | 12V Ladeausgang hinten Konstant batteriebetrieben | |
| F83 | — | 40 Ampere Grün | — | Klimaanlage Ventilator |
| F84 | — | — | 30 Ampere Grün | Stromversorgung Allradantrieb |
| F87 | — | — | 5 Ampere Tan | Schalthebel Automatikgetriebe |
| F88 | — | — | 7,5 Ampere Braun | Beheizte Außenspiegel |
| F89 | — | — | 30 Ampere Grün | Heizbare Heckscheibe |
| F90 | — | — | 5 Ampere Tan | IBS-Sensor (Batterieladezustand) |
ad vertisements
Sicherungskasten Armaturenbrett
Zuordnung der Sicherungen im Armaturenbrett (2016, 2017)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F31 | 7,5 Ampere Braun | Blinkt/Elektrische Bewegung Vordersitze/Gebläse Klimaanlage |
| F33 | 20 Ampere Gelb | Fensterheber vorne (Fahrerseite) |
| F34 | 20 Ampere Gelb | Fensterheber vorne (Beifahrerseite) |
| F36 | 15 Ampere Blau | Versorgung Uconnect-System, Klimaanlage, Alarmanlage, elektrisch anklappbare Außenspiegel, USB-Anschluss |
| F37 | 10 Ampere Rot | System Power Forward Collision Warning Plus, Allradantrieb (AWD), IPC |
| F38 | 20 Ampere Gelb | Zentralverriegelung |
| F42 | 7,5 Ampere Braun | Strom unter Schloss und Schlüssel |
| F43 | 20 Ampere Gelb | Bidirektionale Pumpenwaschanlage |
| F47 | 20 Ampere Gelb | Elektrisches Heckfenster (Fahrerseite) |
| F48 | 20 Ampere Gelb | Elektrisches Heckfenster (Beifahrerseite) |
| F49 | 7,5 Ampere Braun | Versorgung ParkSense, Scheinwerfer Frontkuppel, Spiegel, Elektromotor versenkbares Dach, beheizbare Vordersitze, Stabilisatorbatterie, ESC-System, ESL |
| F50 | 7,5 Ampere Braun | Versorgungsairbag |
| F51 | 7,5 Ampere Braun | Alarmstrom, Frontbeleuchtung, Klimakompressor, Bremspedalschalter (NC), Plaque-Automatikgetriebe, Kompass, Rückfahrkamera, Leuchtweitenregulierung, Klimaanlage |
| F53 | 7,5 Ampere Braun | Versorgung IPC/Startergerät/System Keyless Enter-N-Go |
| F94 | 15 Ampere Blau | Steckdose |
Sicherungskasten Kofferraum
Halter 1
Zuordnung der Sicherungen im Gepäck (Version 1, 2016, 2017)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F1 | 30 Ampere Blau | Wechselrichter |
| F2 | 20 Ampere Gelb | HIFI-Audiosystem |
| F3 | 20 Ampere Gelb | MEIN HIMMEL |
| F4 | 7,5 Ampere Braun | Lendenwirbelstütze Vordersitz (Fahrerseite) |
| F5 | 30 Ampere Grün | Elektrischer Sitz (Fahrerseite) |
| F6 | 7,5 Ampere Braun | Elektrischer Sitz (Fahrerseite und Beifahrerseite) |
| F7 | 30 Ampere Grün | Lendenwirbelverstellung Vordersitze (Fahrerseite und Beifahrerseite) |
| F8 | 20 Ampere Gelb | Beheizung der Vordersitze |
Auf dem Controller befindet sich auch eine 20 Ampere Sicherung für die Sonnenblende des Klappdachs.
Halter 2
Zuordnung der Sicherungen im Gepäck (Ver. 2, 2016, 2017)
| Hohlraum | Mini-Sicherung | Beschreibung |
|---|---|---|
| F1 | 10 Ampere Rot | Controller-Außenbeleuchtung am Anhänger |
| F5 | 15 Ampere Blau | Controller-Außenbeleuchtung (Fahrerseite) |
| F6 | 15 Ampere Blau | Controller-Außenbeleuchtung (Beifahrerseite) |
2018, 2019
ad vertisements
Motorraum
Belegung der Sicherungen im Motorraum (2018, 2019)
| # | AMPERE | GERÄTE |
|---|---|---|
| F10 | fünfzehn | Horn |
| F18 | 20 | Gepäckraum-Steckdosenversorgung |
| F30 | – | Verfügbar |
| F88 | 7,5 | Beheizte Außenspiegel |
| F89 | 30 | Heizbare Heckscheibe |
Sicherungskasten Armaturenbrett
ad vertisements
Zuordnung der Sicherungen im Dashboard (2018, 2019)
| # | AMPERE | BENUTZER |
|---|---|---|
| F33 | 20 | Elektrischer Fensterheber vorn (Beifahrerseite) |
| F34 | 20 | Elektrischer Fensterheber vorn (Fahrerseite) |
| F36 | fünfzehn | Systemstromversorgung Uconnect-Klimaautomatik, Alarmanlage, elektrische Außenspiegelklappung, EOBD-System, USB-Anschluss |
| F38 | 20 | Safe Lock-Vorrichtung (Entriegelung der Fahrerseite – wo vorgesehen)/Türentriegelung/Zentralverriegelung/Elektrische Heckklappenentriegelung |
| F43 | 20 | Scheiben-/Heckscheibenwaschpumpe |
| F47 | 20 | Elektrischer Fensterheber hinten links |
| F48 | 20 | Elektrischer Fensterheber hinten rechts |
| F94 | fünfzehn | Zigarettenanzünder (wo vorgesehen) |
Gepäckraum
Halter 1
Halter 2
Belegung der Sicherungen im Gepäckraum (2018, 2019)
| # | AMPERE | BENUTZER |
|---|---|---|
| Sicherungshalter Steuergerät Nr. 1 | ||
| F2 | 20 | HiFi System |
| F3 | 20 | Elektrisches Schiebedach |
| F4 | 7,5 | Elektrische Lordosenregulierung der Vordersitze (Fahrerseite) |
| F5 | 30 | Elektrische Vordersitzbewegung (Fahrerseite) |
| F6 | 7,5 | Elektrische Vordersitzbewegung (Fahrer- und Beifahrerseite) |
| F7 | 30 | Elektrische Lordosenstütze der Vordersitze (Fahrer- und Beifahrerseite) |
| F8 | 20 | Elektrische Sitzheizung vorne |
| Darüber hinaus verfügt das Steuergerät über eine 20A-Sicherung zum Schutz des Schiebedachs. | ||
| Sicherungshalter Steuergerät Nr. 2 | ||
| F1 | 10 | Steuergerät für externe Lichtsteuerung am Anhänger |
| F5 | fünfzehn | Steuergerät für Außenbeleuchtung (linke Seite) |
| F6 | fünfzehn | Steuergerät für Außenbeleuchtung (rechte Seite) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Jeep Renegade BU?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
