Die Sicherungskasten und das Relais für Hyundai Genesis (DH; 2014-2016)

Hyundai

In diesem Artikel betrachten wir die zweite Generation des Hyundai Genesis (DH), produziert von 2014 bis 2016. Hier können Sie Sicherungskasten Diagramme von finden Hyundai Genesis 2014, 2015 und 2016 , Informationen über die Lage der Sicherungsplatten im Auto , und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.

Sicherungsanordnung Hyundai Genesis 2014-2016


Die Sicherungen des Zigarettenanzünders (Steckdose) des Hyundai Genesis befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „POWER OUTLET 1“ und „POWER OUTLET 2“).


Lage des Sicherungskastens

Instrumententafel

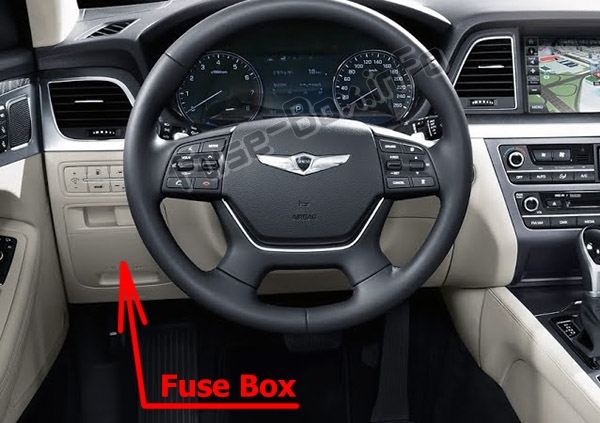

Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.Lage der Sicherungen im Fahrgastraum: Hyundai Genesis (DH; 2014-2019..)

Fahrzeuge mit Linkslenkung

Fahrzeuge mit Rechtslenkung

Motorraum

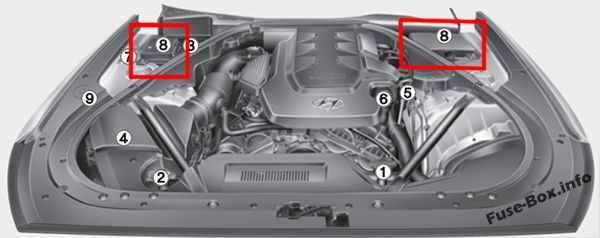

Lage der Sicherungen im Motorraum: Hyundai Genesis (DH; 2014-2019..)

Fahrzeuge mit Linkslenkung

Fahrzeuge mit Rechtslenkung

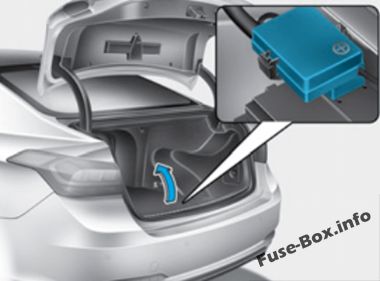

Sicherungskasten im Kofferraum

Lage der Sicherungen im Kofferraum: Hyundai Genesis (DH; 2014-2019..)

Sicherungskasten Batteriekasten

In den Abdeckungen des Sicherungs-/Relaiskastens befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/des Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu. Es ist zum Zeitpunkt des Drucks korrekt. Wenn Sie den Sicherungskasten Ihres Fahrzeugs inspizieren, beachten Sie das Sicherungskasten-Etikett.
Sicherungskastendiagramme

ad vertisements

Version 1

Instrumententafel

Diagramm Sicherungskasten Instrumententafel: Hyundai Genesis (2014, 2015, 2016)

Belegung der Sicherungen in der Instrumententafel (Version 1)

Motorraum (Linkslenker)

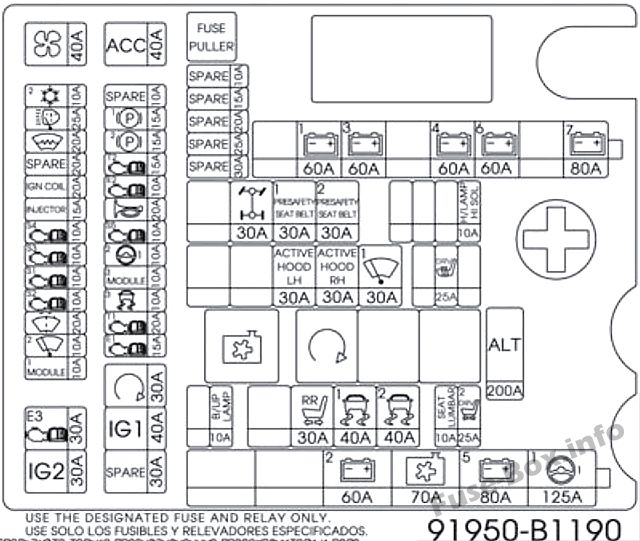

Motorraum, Linkslenker: Hyundai Genesis (2014, 2015, 2016)

ad vertisements

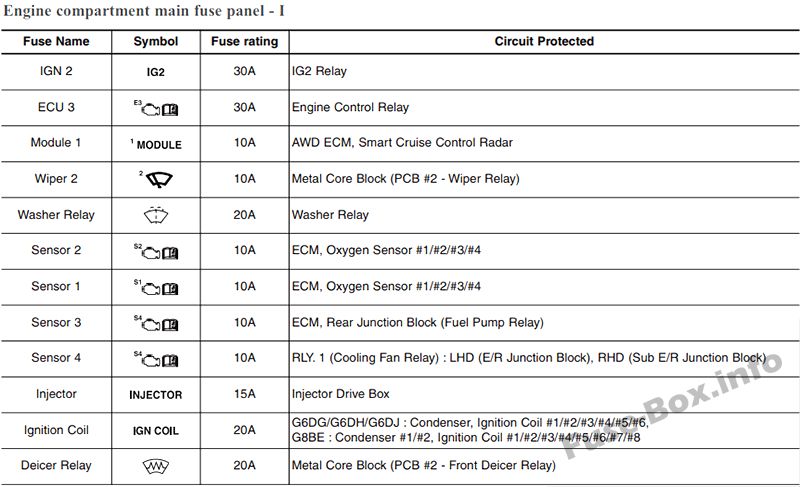

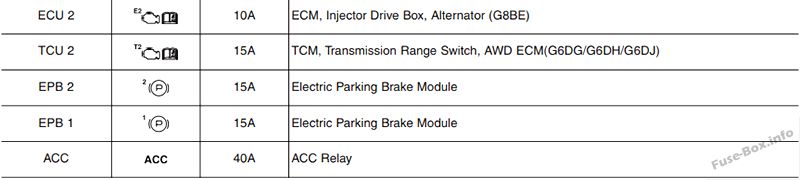

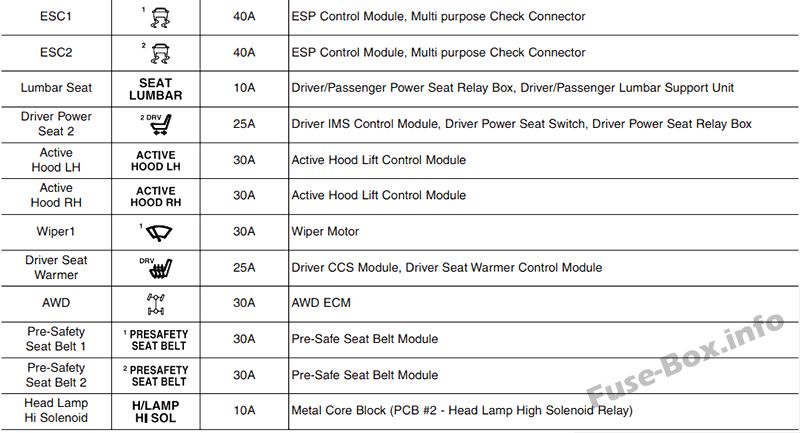

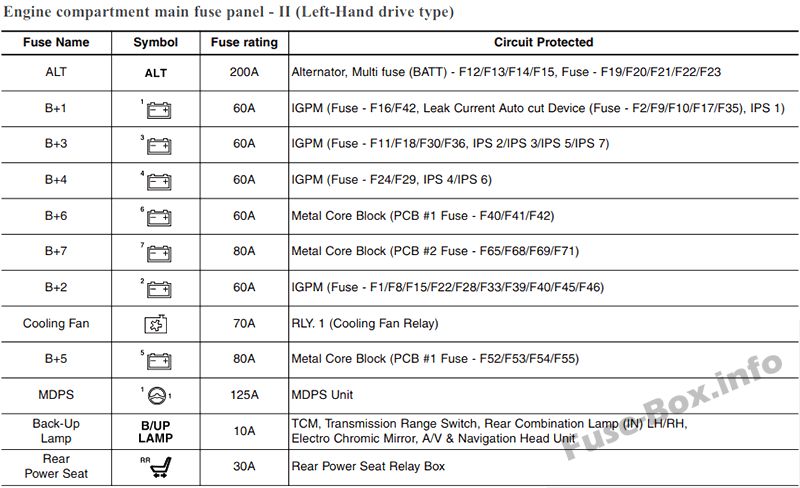

Belegung der Sicherungen im Motorraum (Version 1, Linkslenker)

ad vertisements

Hauptsicherungstafel Motorraum (Fahrzeuge mit Rechtslenkung)

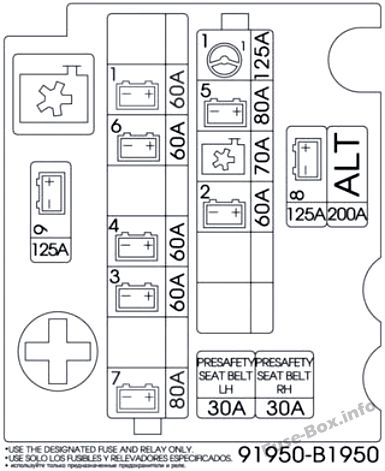

Hauptsicherungstafel Motorraum, RHD-Fahrzeuge: Hyundai Genesis (2014, 2015, 2016)

Belegung der Sicherungen im Hauptsicherungsfeld Motorraum (Rechtslenker)

Motorraum-Untersicherungsplatte (Fahrzeuge mit Rechtslenkung)

Motorraum-Sicherungsplatte, RHD-Fahrzeuge: Hyundai Genesis (2014, 2015, 2016)

Belegung der Sicherungen im Unter-Sicherungsfeld Motorraum (Rechtslenker-Fahrzeuge)

ad vertisements

Sicherungskasten im Kofferraum

Schaltplan Kofferraum-Sicherungskasten: Hyundai Genesis (2014, 2015, 2016)

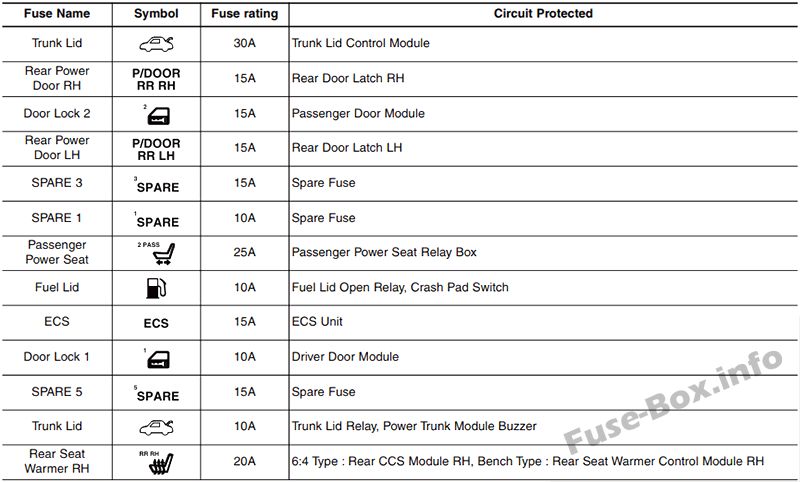

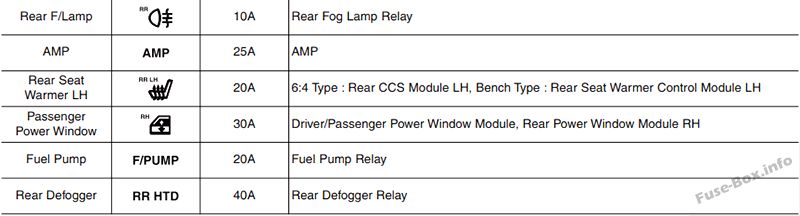

Belegung der Sicherungen im Trunk-Sicherungsfeld (Version 1)

Sicherungskasten Batteriekasten

Belegung der Sicherungen im Sicherungskasten Batteriekasten (Version 1)

Version 2

ad vertisements

Instrumententafel

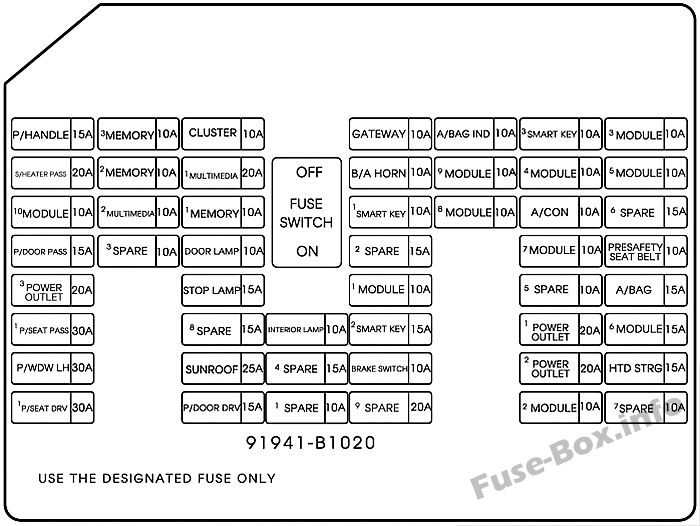

Diagramm Sicherungskasten Instrumententafel: Hyundai Genesis (2014, 2015, 2016)

Belegung der Sicherungen in der Instrumententafel (Variante 2)

Name Amperebewertung Stromkreisgeschützt
P/GRIFF 15A Lenkneigungs- und Teleskopmodul
3 SPEICHER 10 A Beifahrer-Power-Außenspiegel
CLUSTER 10 A Kombiinstrument, Head-Up-Display
TOR 10 A Gateway (IG1 (MCU))
A/BEUTEL-IN 10 A Kombiinstrument, A/C-Steuermodul
3 SMART-SCHLÜSSEL 10 A Smart Key-Steuermodul
3MODUL 10 A BCM, Sportmodusschalter, Bremslichtschalter, Fahrer-/Beifahrertürmodul, Hecktürmodul links/rechts
S/HEIZUNGSPASS 20A Beifahrer-CCS-Modul, Beifahrersitzwärmer-Steuermodul
2 SPEICHER 10 A Driver Power Außenspiegel
1 MULTI-MEDIEN 20A Sicherung – MULTIMEDIA 2, A/V & Navigation Haupteinheit Head
B/A HORN 10 A Einbruchmelder-Hornrelais
9 MODUL 10 A Multifunktionsschalter
4 MODUL 10 A Lenkneigungs- und Teleskopmodul, Radar zur Erkennung des toten Winkels links/rechts Crash Pad-Schalter, Reifendrucküberwachungsmodul, Konsolenschalter Konsolenschalter links/rechts, Sensor für Einparkhilfe vorne links/rechts Sensor für Einparkhilfe vorne (Mitte) links/rechts, ECS-Einheit Schalter für elektrische Feststellbremse, Sensor für Einparkhilfe hinten links/rechts Sensor für Einparkhilfe hinten (Mitte) links/rechts, LKAS-Modul
5 MODUL 10 A Mehrzweck-Prüfanschluss, A/V- und Navigations-Haupteinheit, elektrochromer Spiegel, A/C-Steuermodul, l-Box, AMP-Fahrer-/Beifahrer-CCS-Modul, elektrischer Fahrersitzschalter Fahrer-/Beifahrersitzheizungs-Steuermodul Rücksitzheizungs-Steuermodul LH /RH, IMS-Steuermodul des Fahrers
10 MODUL 10 A BCM
2 MULTI-MEDIEN 10 A Tastatur, L-Box, Frontmonitor
1 SPEICHER 10 A Lenkneigungs- und Teleskopmodul, externer Summer, BCM, Analoguhr-A/C-Steuermodul, Reifendrucküberwachungsmodul, Sicherheitsindikator-Head-Up-Display, Kombiinstrument, Fahrer-/Beifahrertürmodul Hecktürmodul links/rechts, elektrische Heckklappensteuerung Modul
1SMART-SCHLÜSSEL 10 A Start/Stopp-Tastenschalter
8 MODUL 10 A BCM, Smart Key-Steuermodul
A/CON 10 A Metallkernblock (PCB Nr. 1 – Gebläserelais), Ionisator-Co2-Sensor, A/C-Steuermodul
P/TÜR-PASS 15A Beifahrertürverriegelung
TÜRLEUCHTE 10 A Fahrer-/Beifahrertürmodul, Hecktürmodul LH/RH
7 MODUL 10 A Parkleiteinheit, Head-Up-Display-Schiebedach, Beifahrer-Lendenwirbelstütze Wickelfeder (Lenkrad-Fernbedienungsschalter)
SICHERHEITSGURT 10 A Pre-Safe-Sicherheitsgurtmodul
3 STROMAUSGANG 20A Nicht benutzt
STOPP LAMPE 15A Elektronisches Stoppsignalmodul
1 MODUL 10 A Gateway (B+ (MCU)), Regensensor, Hauptschalter für den Hauptschalter der Heckklappe, Schalter für elektrische Feststellbremse
EINE TASCHE 15A SRS-Steuermodul
1 P/SITZ-PASS 30A Beifahrersitz-Relaiskasten
INNENLEUCHTE 10 A Zimmerleuchte, Zimmerleuchte LH/RH, Dachkonsolenleuchte, Handschuhfach-Frontwaschtischleuchte LH/RH, Fahrer-/Beifahrerfußleuchte, Kofferraumleuchte LH/RH
2 SMART-SCHLÜSSEL 15A Smart Key-Steuermodul
1 STECKDOSE 20A Frontsteckdose & Zigarettenanzünder
6 MODUL 15A Scheinwerfer LH/RH, Auto Hold & Drive Mode Switch Auto-Scheinwerfer-Nivellierungs-Gerätemodul, A/T-Schalthebel IND.
P/WDW LH 30A Fensterhebermodul Fahrer, Türmodul hinten links Fensterhebermodul hinten links
SCHIEBEDACH 25A Schiebedachmotor
BREMSSCHALTER 10 A Bremslichtschalter, Smart Key-Steuermodul
2 STROMAUSGÄNGE 20A Frontsteckdose & Zigarettenanzünder
HTD STRG 15A Spiralfeder (Modul mit Lenkradheizung)
1 P/SITZ DRV 30A Fahrer-IMS-Steuermodul, Fahrersitz-Relaiskasten
P/TÜR DRV 15A Fahrertürverriegelung
2 MODUL 10 A BCM, Smart Key-Steuermodul, analoge Uhr für die Deckenkonsolenlampe, A/V- und Navigationskopfeinheit, Tastatur-L-Box, Frontmonitor, Parkleiteinheit
Motorraum

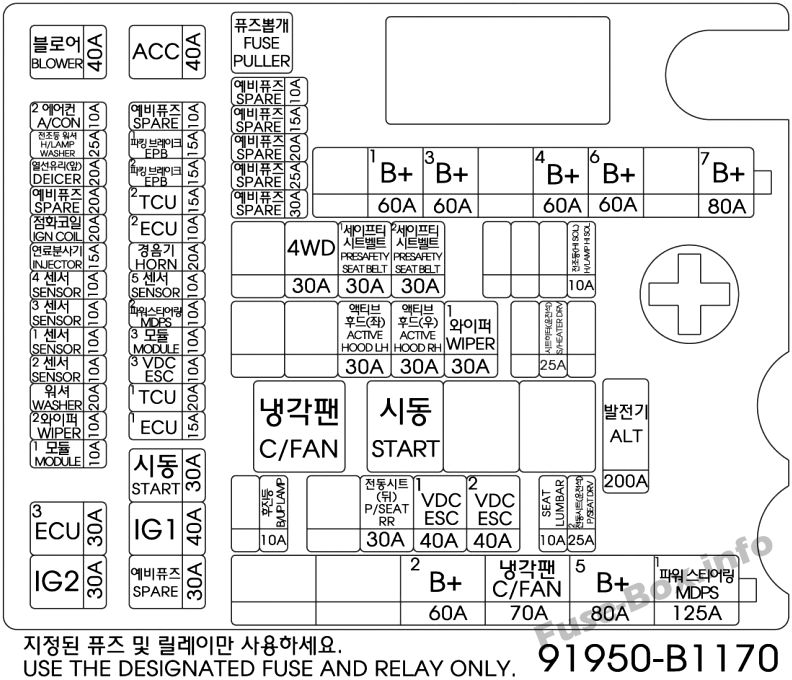

Diagramm des Sicherungskastens unter der Motorhaube: Hyundai Genesis (2014, 2015, 2016)

ad vertisements



Belegung der Sicherungen im Motorraum (Variante 2)

Name Amperebewertung Stromkreisgeschützt
ALT 200A Lichtmaschine, Multifuse (BATT) – B+2/ B+5/ MDPS 1/ C/FAN, Sicherung – P/SEAT DRV 2/ P/SEAT RR/ SEAT LUMBAR/ ESC 1/ESC 2
1 B+ 60A IGPM (Sicherung – BREMSSCHALTER, Leckstrom-Autocut-Vorrichtung (Sicherung – INNENLEUCHTE/ MULTI MEDIA 1/ SPEICHER 1/ SPEICHER 21 SPEICHER 3), IPS 1)
3 B+ 60A IGPM (Sicherung – SMART KEY 1/ SMART KEY 2/ MODUL 1/ B/A HORN, IPS 2/IPS 3/IPS 5/IPS 7)
4 B+ 60A IGPM (Sicherung – TÜRLAMPE/STOPLAMPE, IPS 4/IPS 6)
6 B+ 60A Metallkernblock (PCB #1 Sicherung – ECU 3/ IG2/ MODUL 1)
7 B+ 80A Metallkernblock (Platine #2 Sicherung – HORN/ ACC/ EPB 1/ EPB 2)
2 B+ 60A IGPM (Sicherung – P/GRIFF/ P/WDW LH/ P/SITZ PASS 1/ S/HEATER PASS/ MODUL 10/ SCHIEBEDACH/ P/TÜR DRV/ P/TÜR PASS)
C/LÜFTER 70A RLY. 1 (C/Lüfterrelais)
5 B+ 80A Metallkernblock (Platine Nr. 1 Sicherung – GEBLÄSE/ENTEISER/ H/LAMPENWASCHMASCHINE)
MDPS 1 125A MDPS-Einheit
B/UP-LAMPE 10 A TCM, Getriebebereichsschalter, hintere Kombinationsleuchte (IN) links/rechts, elektrochromer Spiegel, A/V- und Navigationskopfeinheit
P/SITZ RR 30A Nicht benutzt
1 ESC 40A ESC-Modul, Mehrzweck-Check-Anschluss
2 ESC 40A ESC-Modul, Mehrzweck-Check-Anschluss
SITZ LUMBAR 10 A Fahrer-/Beifahrer-Relaiskasten, Lendenwirbelstütze Fahrer-/Beifahrer
2 P/SITZ DRV 25A IMS-Steuermodul für Fahrer, Schalter für elektrisch verstellbaren Fahrersitz, Relaisbox für elektrisch verstellbaren Fahrersitz
AKTIVE HAUBE LH 30A Nicht benutzt
AKTIVE HAUBE RH 30A Nicht benutzt
WISCHER 30A Scheibenwischermotor
S/HEIZUNG DRV 25A Fahrer-CCS-Modul, Fahrersitzwärmer-Steuermodul
4WD 30A 4WD ECM
1 SICHERHEITSGURT 30A Pre-Safe-Sicherheitsgurtmodul
2 SICHERHEITSGURT 30A Pre-Safe-Sicherheitsgurtmodul
H/LAMPE HI SOL 10 A Metallkernblock (PCB #2 – Scheinwerfer-Hochmagnetrelais)
IG2 30A IG2-Relais
3 ECU 30A Motorsteuerrelais
1 MODUL 10 A 4WD ECM, Smart Cruise Control Radar, Active Air Flap
2 WISCHER 10 A Metallkernblock (PCB #2 – Wischerrelais)
WASCHMASCHINE 20A Scheibenrelais
2 SENSOR 10 A ECM, Sauerstoffsensor #1/#2/#3/#4
1 SENSOR 10 A ECM, Ölregelventil #1/#2/#3/#4, Kanisterschließventil, Spülsteuerungs-Magnetventil, Variables Einlass-Magnetventil #1/#2
3 SENSOR 10 A ECM, hinterer Anschlussblock (Kraftstoffpumpenrelais)
4 SENSOR 10 A C/Lüfterrelais, Nockenwellenpositionsventil (G8BE)
INJEKTOR 15A Injektorantriebskasten
ZÜNDSPULE 20A G6DJ: Kondensator, Zündspule #1/#2/#3/#4/#5/#6, G8BE: Kondensator #1/#2, Zündspule #1 /#2/#3/#4/#5/ #6/#7/#8
ENTEISER 20A Metallkernblock (PCB #2 – Frontenteiser-Relais)
H/LAMPENWASCHMASCHINE 25A Scheinwerferwaschrelais
2 A/CON 10 A A/C-Steuermodul
GEBLÄSE 40A Gebläserelais
IG1 40A IG1 Relais
START 30A E/R-Verteilerblock (RLY. 2 – Startrelais)
1 ECU 15A ECM, Injektorantriebskasten
1 TCU 20A TCM
3 ESC 10 A ESC-Modul, Lenkwinkelsensor
3 MODUL 10 A Smart Cruise Control Radar, Active Air Flap
2 MDPS 10 A MDPS-Einheit
5 SENSOR 10 A G6DJ : Magnetventil für Öldruck
HORN 20A Horn Relais
2 ECU 10 A ECM, Einspritzdüsen-Antriebskasten, Lichtmaschine (G8BE)
2 TCU 15A TCM, Getriebebereichsschalter, 4WD ECM
2 EPB 15A Elektrisches Feststellbremsmodul
1 EPB 15A Elektrisches Feststellbremsmodul
ACC 40A ACC-Relais
Sicherungskasten im Kofferraum

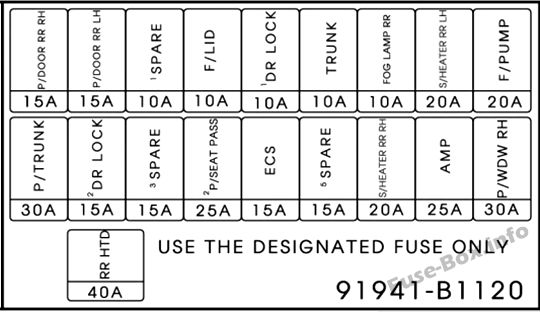

Schaltplan Kofferraum-Sicherungskasten: Hyundai Genesis (2014, 2015, 2016)

Belegung der Sicherungen im Sicherungskasten Trunk (Variante 2)

Name Amperebewertung Stromkreisgeschützt
P/STAMM 30A Steuermodul für den elektrischen Kofferraumdeckel
P/TÜR RR RH 15A Türverriegelung hinten rechts
2 DR-SPERRE 15A Beifahrertürmodul
P/TÜR RR LH 15A Hintere Türverriegelung LH
3 ERSATZ 15A Ersatzsicherung
1 ERSATZ 10 A Ersatzsicherung
2 P/SITZ-PASS 25A Beifahrersitz-Relaiskasten
F/DECKEL 10 A Relais Kraftstoffdeckel öffnen, Schalter Crash Pad
ECS 15A ECS-Einheit
1 DR-SPERRE 10 A Fahrertürmodul
5 ERSATZ 15A Ersatzsicherung
KOFFERRAUM 10 A Kofferraumdeckelrelais, Power-Trunkmodul-Summer
S/HEIZUNG RR RH 20A Steuergerät für Rücksitzheizung RH
NEBELLAMPE RR 10 A Nicht benutzt
AMPERE 25A AMPERE
S/HEIZUNG RR LH 20A Steuergerät für Rücksitzheizung LH
P/WDW RH 30A Fensterhebermodul Beifahrer, Fensterhebermodul hinten rechts
F/PUMPE 20A Kraftstoffpumpenrelais
RR HTD 40A Relais Heckscheibenheizung

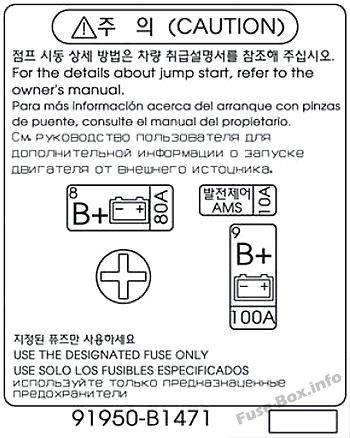

Sicherungskasten Batteriekasten

Zuordnung der Sicherungen im Sicherungskasten Batteriekasten (Variante 2)

Name Amperebewertung Stromkreisgeschützt
9 B+ 100A Anschlussblock hinten (Sicherung – RR HTD/ P/TRUNK/ ECS/ F/DID/ P/DOOR RR RH/ DR LOCK 2/ P/DOOR RR LH/ AMP/ P/SEAT PASS 2/ DR LOCK 1/TRUNK/ S /HEIZUNG RR RH/ S/HEIZUNG RR LH/ P/WDW RH/ F/PUMPE)
8 B+ 80A Metallkernblock (PCB #2 Sicherung – TCU/ ECU 1/ START/ IG 1)
AMS 10 A Batteriesensor
