In diesem Artikel betrachten wir die erste Generation KIA Spectra (Sephia), produziert von 2001 bis 2004. Hier finden Sie Sicherungskasten Diagramme von finden KIA Spectra 2001, 2002, 2003 und 2004 , Informationen über die Lage der Sicherungsplatten im Inneren das Auto und lernen Sie die Belegung der einzelnen Sicherungen (Sicherungslayout) kennen.
der Inhalt
Sicherungsbelegung KIA Spectra / Sephia 2001-2004
Die Sicherung für den Zigarettenanzünder (Steckdose) des KIA Spectra (Sephia) befindet sich im Sicherungskasten der Instrumententafel (siehe Sicherung „ZIGARRENANZÜNDER“).
Lage des Sicherungskastens
Instrumententafel

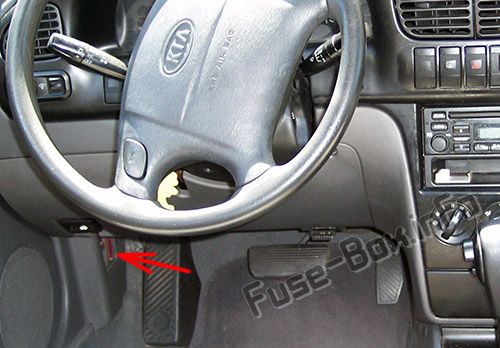

Der Sicherungskasten befindet sich in der Beifahrerseite.
Motorraum
ad vertisements
Sicherungskastendiagramme
Instrumententafel

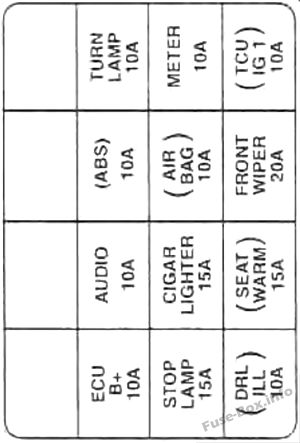

Belegung der Sicherungen in der Instrumententafel
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE KOMPONENTE |
|---|---|---|
| Steuergerät B+ | 10 A | ECU, ECAT, Schaltsperre, Datenverbindungsstecker, Stecker prüfen |
| AUDIO | 10 A | Audio, automatische Uhr, ETWIS |
| Abs | 10 A | Abs |
| BLINKER | 10 A | Trun-Lampe |
| STOPP LAMPE | 10 A | Stopplicht |
| FEUERZEUG | 15 A | Feuerzeug |
| AIRBAG | 10 A | Airbag |
| METER | 10 A | Messgerät, Inhibitor S/W, Geschwindigkeitssensor. Rückfahrlicht, ETWIS |
| DRL ILL | 10 A | Tagfahrlicht, Beleuchtetes Zündschloss |
| SITZ WARM | 15 A | Sitzwärmer |
| FRONTSCHEIBENWISCHER | 20 A | Frontwischer & Waschanlage |
| TCU IG 1 | 10 A | ECAT, DRL |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum
| BESCHREIBUNG | AMP-WERT | GESCHÜTZTE KOMPONENTE |
|---|---|---|
| 1. IGN 1 | 20 A | Zündung S/W (IG1. ACC) |
| 2. ABS | 30 A | Abs |
| 3. TNS | 30 A | TNS-Relais |
| 4. IGN 2 | 30 A | Zündung S/W (IG2. ST) |
| 5. STARTER | 20 A | Anlasser |
| 6. BTN | 30 A | Halt. ECU B+Sicherung |
| 7. KÜHLUNG | 30 A | Lüfter |
| 8. KON/LÜFTER | 20 A | Kondensatorlüfter |
| 9. STARTER | 10 A | Anlasser. ECU, ECAT Tempomat |
| 10. GEBLÄSE | 30 A | Gebläserelais |
| 11. SR/ACC | 10 A | Aufnahme SW. AQS, DRL Tempomat |
| 12. HLLD | 10 A | Leuchtweitenregulierung |
| 13. GEFAHR | 15 A | Notschalter |
| 14. D/LOCK | 25 A | Türschloss. Elektrischer Fensterheber |
| 15. ABS | 30 A | Abs |
| 16. S/DACH | 15 A | Schiebedach |
| 17. P/WIN RH | 25 A | Fensterheber rechts |
| 18. P/WIN LH | 25 A | Fensterheber LH |
| 19. RR WISCHER | 15 A | Heckscheibenwischer & Wtesher |
| 20. ZIMMER | 10 A | Zimmerlampe. ETWIS. Audio. Automatische Uhr |
| 21. KOPF | 25 A | Scheinwerfergenerator |
| 22. IG-SPULE | 15 A | ECU IG-Spule. Datenverbindungsstecker Stecker prüfen |
| 23. | – | – |
| 24. FRT-NEBEL | 10 A | Nebelscheinwerfer iamo |
| 25. OX SEN D | 10 A | O2-Sensor unten |
| 26. OX SEN U | 10 A | O2-Sensor oben |
| 27. KRAFTSTOFFPUMPE | 10 A | Benzinpumpe |
| 28. INJEKTOR | 10 A | Injektor. ECU, Kraftstoffpumpenrelais |
| 29. AyCoN | 10 A | A/CON-Relais (Magnet-Dutch) |
| 30. HTD MIR | 10 A | OutS’de Rückspiegelheizung |
| 31. DRL | 10 A | Tagfahrlicht |
| 32. RR FOG | 10 A | Nebelschlussleuchte |
| 33. | – | – |
| 34. SCHWANZ RH | 10 A | ECU. Lamo rechts positionieren. Hecklamo RH. Kennzeichenleuchte |
| 35. SCHWANZ LH | 10 A | Positionsleuchte links, Schlussleuchte links. Beleuchtungslampe |
| 36. KOPF NIEDRIG | 15 A | Scheinwerfer niedrig |
| 37. KOPF HALLO | 15 A | Scheinwerfer hallo |
| 38. HORN | 15 A | Horn |
| 39. ENTSCHEUER | 30 A | Heckentfroster |
