Hier finden Sie die Sicherungskasten-Belegung für den KIA Sportage QL der Baujahre 2017 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung KIA Sportage 2017-2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im KIA Sportage im Sicherungskasten der Instrumententafel (siehe Sicherung „POWER OUTLET“ (Front Zigarettenanzünder)) und im Motorraum-Sicherungskasten (Sicherungen „POWER OUTLET 1“ (Front Power Steckdose #2) und „STROMAUSGANG 2“ (Steckdose hinten)).
Lage des Sicherungskastens

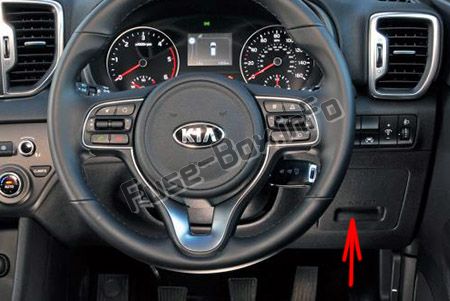

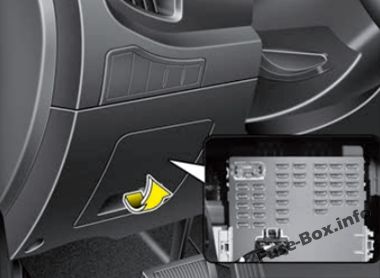

Instrumententafel
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Motorraum
Hauptsicherung
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu.
Sicherungsdiagramme
ad vertisements
2017, 2018, 2019

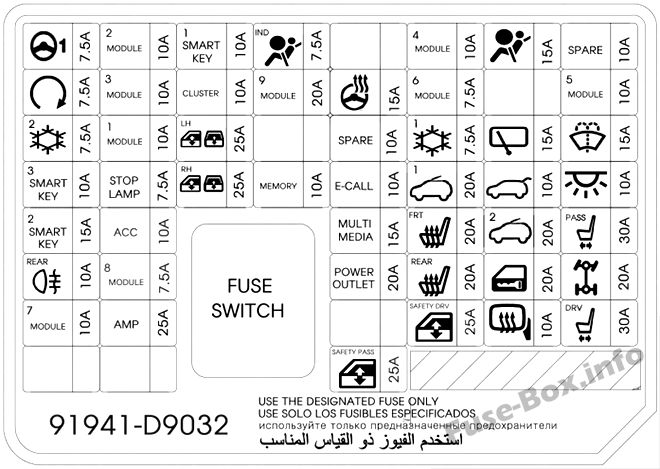

Instrumententafel

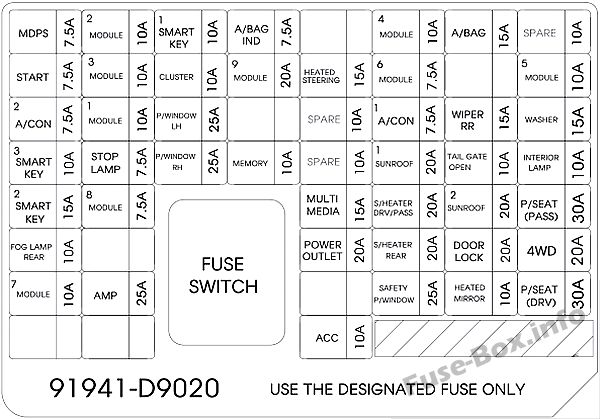

Belegung der Sicherungen in der Instrumententafel (2017-2019)
| Name | Amperebewertung | Stromkreisgeschützt |
|---|---|---|
| MDPS | 7,5A | MDPS-Einheit |
| MODUL 2 | 10 A | Scheinwerfer LH/RH |
| SMART-SCHLÜSSEL 1 | 10 A | Smart Key-Steuermodul/Wegfahrsperrenmodul |
| A/BEUTEL-IN | 7,5A | Kombiinstrument [Audio & manuelle A/C] Warnblinkschalter [Audio & Auto A/C] A/C-Steuermodul [Navigation] Zentrale Armaturenbrettleuchte |
| MODUL 4 | 10 A | Konsolenschalter, Toter-Winkel-Erkennungsradar LH/RH, AWD-ECM, Crash-Pad-Schalter, BCM, Spurverlassenswarnung-Steuermodul |
| EINE TASCHE | 15A | SRS-Steuermodul |
| START | 7,5A | [Ohne Smart Key & IMMO.] ICM-Relaisbox (Einbruchalarmrelais), Zündschalter [Mit Smart Key / IMMO.] Transaxle Range Switch, ECM, Smart Key-Steuermodul |
| MODUL 3 | 10 A | Steuermodul für vordere/hintere Sitzheizung, ATM-Schalthebel ILL., Steuermodul für vordere Belüftung des Sitzes, A/V- und Navigationskopfeinheit, elektrochromer Spiegel, Audio, A/C-Steuermodul, Mehrzweckprüfanschluss, adaptives Frontbeleuchtungsmodul |
| CLUSTER | 10 A | Kombiinstrument |
| MODUL 9 | 20A | PCB-Block (Sicherung – ABS 3, VAKUUMPUMPE 2, ECU 6, AEB, TCU 2, MODUL) |
| BEHEIZTE LENKUNG | 15A | BCM |
| MODUL 6 | 7,5A | Steuermodul für vordere/hintere Sitzheizung, Steuermodul für vordere Belüftung des Sitzes |
| MODUL 5 | 10 A | BCM, Smart Key-Steuermodul |
| A/CON 2 | 7,5A | A/C-Steuermodul |
| MODUL 1 | 10 A | BCM, ATM-Schalthebel |
| P/FENSTER LINKS | 25A | Hauptschalter Fensterheber |
| A/CON 1 | 7,5A | A/C-Steuermodul, Cluster-Ionisator, E/R-Verteilerblock (Gebläserelais) |
| WISCHER RR | 15A | Heckscheibenwischermotor, ICM-Relaiskasten (Heckwischerrelais) |
| WASCHMASCHINE | 15A | Multifunktionsschalter |
| SMART-SCHLÜSSEL 3 | 10 A | [W/O Smart Key] Wegfahrsperrenmodul [Mit Smart Key] Smart Key-Steuermodul, Start/Stop-Tastenschalter |
| STOPP LAMPE | 7,5A | Smart Key-Steuermodul, Bremslichtschalter |
| P/FENSTER RH | 25A | Fensterheber-Hauptschalter, Fensterheber-Schalter Beifahrer |
| ERINNERUNG | 10 A | Kabelloses Ladegerät, Kombiinstrument, Datenverbindungsanschluss, BCM, ICM-Relaisbox (Relais zum Ein-/Ausklappen des Außenspiegels), Elektrochromer Spiegel, A/C-Steuermodul, Konsolenschalter |
| SONNENDACH 1 | 20A | Panorama-Schiebedach |
| HECKTOR OFFEN | 10 A | Heckklappenrelais |
| INNENLEUCHTE | 10 A | Zündschlüssel III.& Türwarnschalter, Zimmerleuchte, Dachkonsolenleuchte, Waschtischleuchte vorn links/rechts, persönliche Rückleuchte links/rechts, Gepäckleuchte, Handschuhfachleuchte |
| SMART-SCHLÜSSEL 2 | 15A | Smart Key-Steuermodul |
| MODUL 8 | 7,5A | Tastenmagnet |
| MULTI-MEDIEN | 15A | Audio-, A/V- und Navigationskopfeinheit, hinteres USB-Ladegerät |
| S/HEIZUNG DRV/PASS | 20A | Steuermodul für Vordersitzheizung, Steuermodul für vordere Belüftung des Sitzes |
| SONNENDACH 2 | 20A | Panorama-Schiebedach |
| P/SITZ (PASS) | 30A | Manueller Schalter für den Beifahrersitz |
| STECKDOSE | 20A | Frontsteckdose Nr. 1 (Zigarettenanzünder vorne) |
| S/HEIZUNG HINTEN | 20A | Steuergerät für Rücksitzheizung |
| TÜRSCHLOSS | 20A | Türverriegelungs-/Entriegelungsrelais |
| 4WD | 20A | AWD-ECM |
| MODUL 7 | 10 A | Warnblinkschalter, Fahrer-/Beifahrer-Smart-Key-Außengriff, AEB-Sensor |
| AMPERE | 25A | AMPERE |
| SICHERHEIT P/ FENSTER | 25A | Fensterhebermodul für Fahrersicherheit |
| BEHEIZTER SPIEGEL | 10 A | Fahrer-/Beifahrerstrom-Außenspiegel, A/C-Steuermodul |
| P/SITZ (DRV) | 30A | Manueller Schalter für den Fahrersitz |
| ACC | 10 A | USB-Ladegerät hinten, AMP, Außenspiegelschalter, PCB-Block (Steckdosenrelais), Smart-Key-Steuermodul, Audio-, A/V- und Navigationskopfeinheit, BCM, kabelloses Ladegerät |

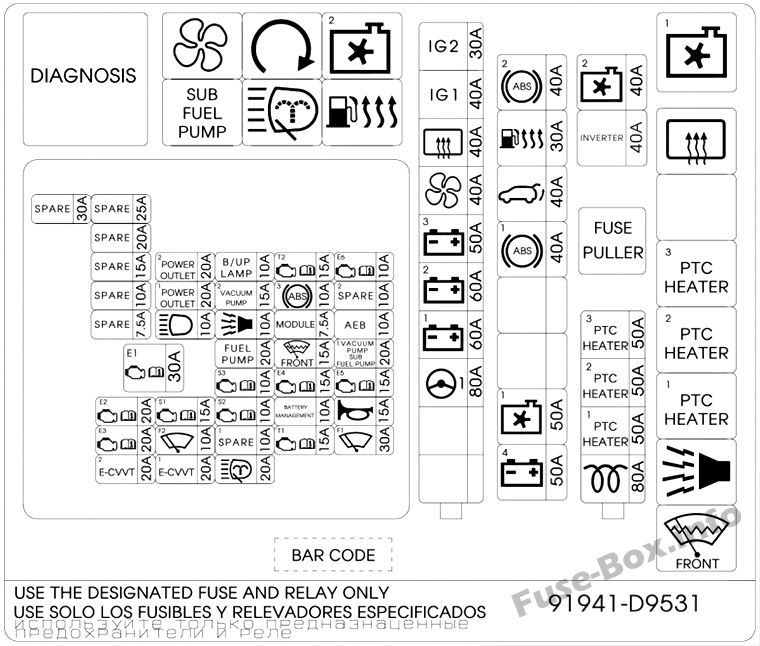

Motorraum
ad vertisements

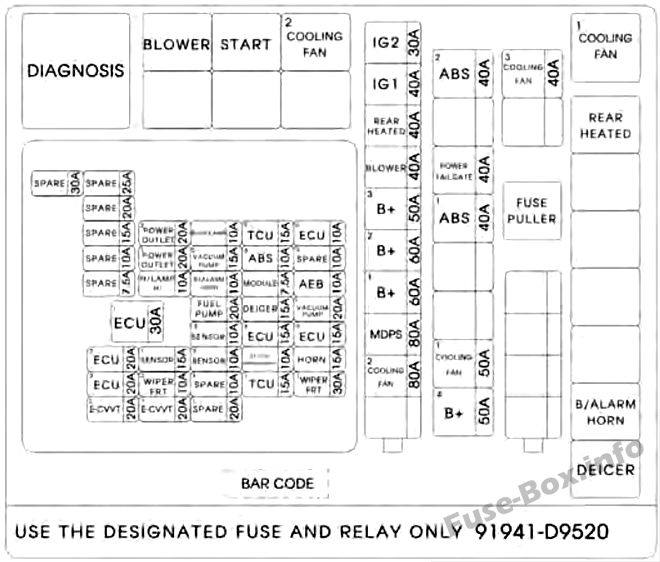

Belegung der Sicherungen im Motorraum (2017-2019)
| Name | Amperebewertung | Stromkreisgeschützt |
|---|---|---|
| MEHRFACHSICHERUNGEN: | ||
| KÜHLGEBLÄSE 2 | 80A | Lüftermotor |
| MDPS | 80A | MDPS-Einheit |
| B+ 1 | 60A | Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sicherung -AMP) |
| B+ 2 | 60A | Smart Junction Block (IPS 1 (5CH), Sicherung – MODUL 7, SMART KEY 2, SMART KET 3, MODUL 8, STOP LAMPE) |
| B+ 3 | 50A | Smart Junction Block (Sicherung – SCHIEBEDACH 1, SCHIEBEDACH 2, S/HEATER DRV/PASS, S/HEATER HINTEN, SICHERHEIT P/FENSTER, Fensterheberrelais) |
| GEBLÄSE | 40A | Gebläserelais |
| HECKHEIZUNG | 40A | Beheiztes Relais hinten |
| IG1 | 40A | [W/O Smart Key] Zündschalter, [Mit Smart Key] Leiterplattenblock (PDM (IG1)/PDM (ACC) Relais) |
| IG2 | 30A | Startrelais, [W/O Smart Key] Zündschalter, [Mit Smart Key] PCB Block (PDM (IG2) Relais) |
| SICHERUNGEN: | ||
| B+ 4 | 50A | Smart Junction Block (Sicherung – AWD, P/SEAT (DRV), P/SEAT (PASS), HECKTOR OFFEN, TÜRVERRIEGELUNG, Leckstrom-Automatikrelais) |
| KÜHLGEBLÄSE 1 | 50A | Lüfter 1 Relais |
| ABS 1 | 40A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| STROMHECKTOR G | 40A | Elektrisches Heckklappenmodul |
| ABS 2 | 40A | ESC-Modul |
| KÜHLGEBLÄSE 3 | 40A | Lüfter 1 Relais |
| E-CVVT 1 | 20A | PCM |
| E-CVVT 2 | 20A | PCM |
| WISCHER FRT 1 | 30A | [W/O Smart Key] Zündschalter , [Mit Smart Key] PDM (IG2) Relais |
| TCU 1 | 15A | PCM |
| WISCHER FRT 2 | 10 A | BCM, PCM |
| ECU 3 | 20A | PCM |
| HORN | 15A | Horn Relais |
| BATTERIEMANAGEMENT | 10 A | Batteriesensor |
| SENSOR 2 | 10 A | Kraftstoffpumpenrelais, Ölsteuerventil, Spülsteuermagnetventil, variables Einlassmagnetventil, RCV-Steuermagnetventil |
| SENSOR 1 | 15A | Sauerstoffsensor (oben/unten) |
| Steuergerät 2 | 20A | Zündspule #1/#2/#3/#4 |
| ECU 4 | 15A | PCM |
| SENSOR 3 | 10 A | E/R-Verteilerblock (Kühlgebläse 1 Relais), Kanister-Schließventil |
| BENZINPUMPE | 20A | Kraftstoffpumpenrelais |
| AEB | 10 A | AEB-Sensor |
| MODUL | 7,5A | Bremslichtschalter |
| B/ALARMHORN | 10 A | E/R-Verteilerblock (B/Alarmhornrelais) |
| H/LAMPE HI | 10 A | Bl-Funktion H/LP Relais |
| ABS 3 | 10 A | ESC-Modul |
| STROMAUSGANG 1 | 20A | Frontsteckdose #2 |
| ECU 6 | 10 A | PCM |
| TCU 2 | 15A | Getriebebereichsschalter Range |
| B/UP-LAMPE | 10 A | Stoßstangenleuchte hinten links/rechts, elektrochromer Spiegel |
| STROMAUSGANG 2 | 20A | Steckdose hinten |
| Steuergerät 1 | 30A | Motorsteuerrelais |
| ENTEISER | 15A | E/R-Verteilerblock (Enteiserrelais) |
| VAKUUMPUMPE 1 | 20A | Vakuumpumpe |
| VAKUUMPUMPE 2 | 15A | Vakuumpumpe, Lüftermotor, Vakuumschalter |
Zuordnung der Staffel (2017-2019)
| Relaisname | Art |
|---|---|
| Lüfter 1 | MINI |
| Heckscheibenheizung | MIKRO |
| B/A-Horn | MIKRO |
| Enteiser | MIKRO |
| Lüfter 2 | MIKRO |
| Start | MIKRO |
| Gebläse | MIKRO |
Batteriepolabdeckung
2017, 2018 RHD (Großbritannien)
ad vertisements
Instrumententafel

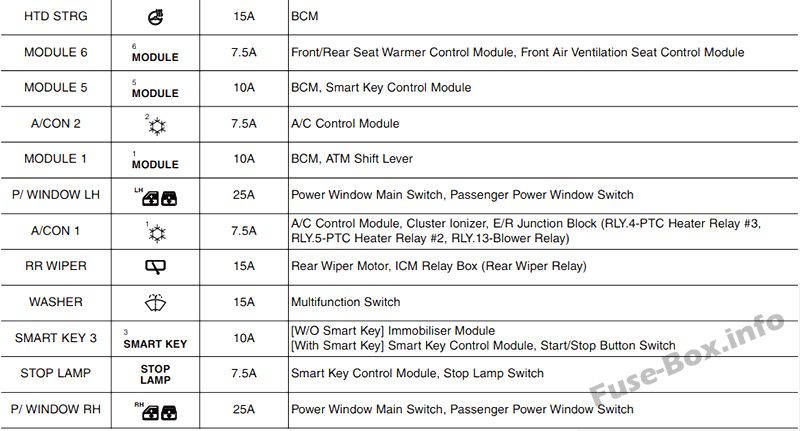

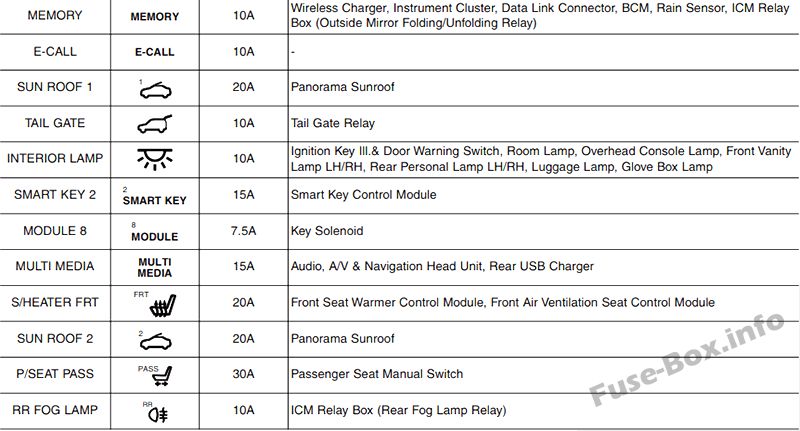

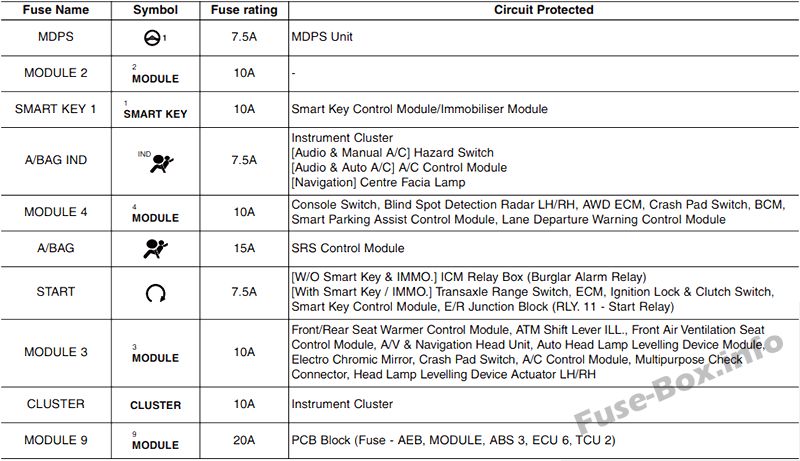

Belegung der Sicherungen in der Instrumententafel (2017, 2018 RHD)
Motorraum
ad vertisements

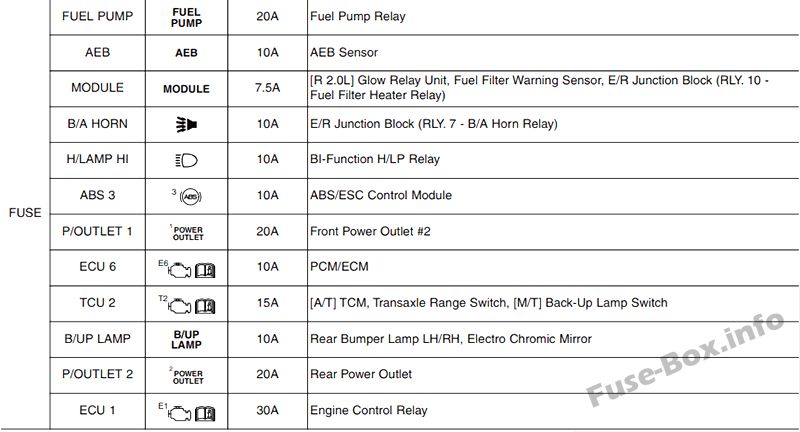

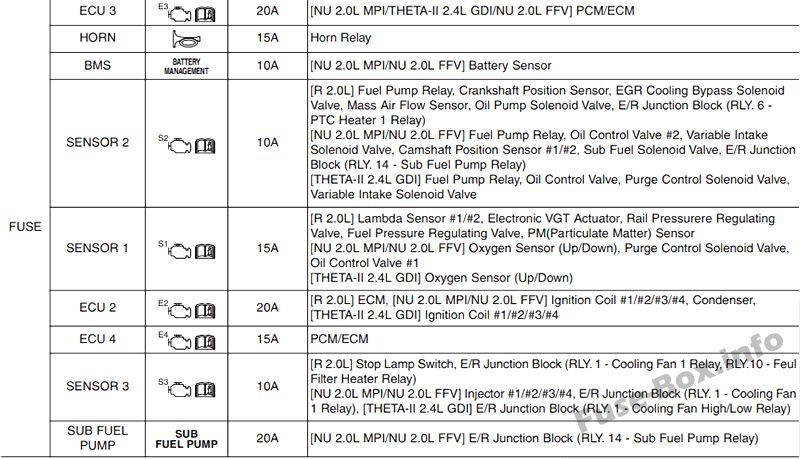

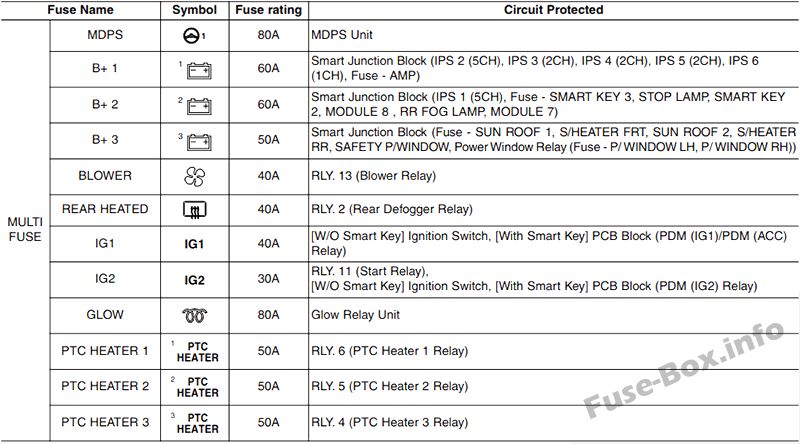

Belegung der Sicherungen im Motorraum (2017, 2018 RHD)

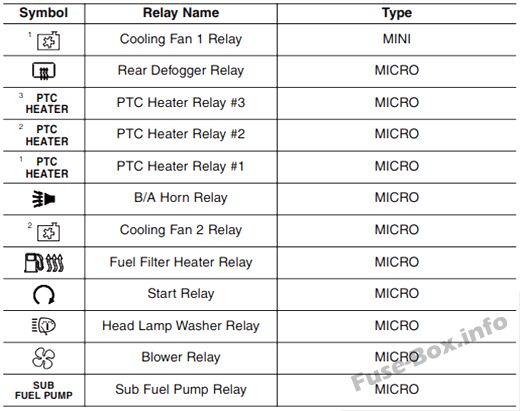

Belegung der Staffel (2017, 2018 RHD)
Batteriepolabdeckung
2020
ad vertisements
Instrumententafel
Belegung der Sicherungen in der Instrumententafel (2020)
| Name | Amperebewertung | Stromkreisgeschützt |
|---|---|---|
| MDPS | 7,5A | MDPS-Einheit |
| MODUL 2 | 10 A | Kühlgebläseeinheit |
| SMART-SCHLÜSSEL 1 | 10 A | Smart Key-Steuermodul/Wegfahrsperrenmodul |
| A/BEUTEL-IN | 7,5A | Kombiinstrument Audio & Manuell A/C: Warnblinker Audio & Auto A/C: A/C-Steuermodul Navigation: Mittlere Armaturenbrettleuchte |
| MODUL 4 | 10 A | Konsolenschalter, Toter-Winkel-Erkennungsradar links/rechts, AWD-ECM, BCM, Spurverlassenswarnung-Steuermodul |
| AIRBAG | 15A | SRS-Steuermodul, Beifahrersitz-Insassenerkennungseinheit |
| START | 7,5A | Ohne Smart Key & IMMO.: ICM-Relaisbox (Einbruchalarmrelais), Zündschalter mit Smart Key / IMMO.: Getriebebereichsschalter, ECM, Smart Key-Steuermodul |
| MODUL 3 | 10 A | Steuermodul für vordere/hintere Sitzheizung, ATM-Schalthebel ILL., Steuermodul für Sitzbelüftung vorn, A/V- und Navigationshaupteinheit, elektrochromer Spiegel, Audio, A/C-Steuermodul, Mehrzweckprüfanschluss, adaptives Frontbeleuchtungsmodul, Crash Pad-Schalter, Konsolenschalter |
| CLUSTER | 10 A | Kombiinstrument |
| MODUL 9 | 20A | PCB-Block (Sicherung – ABS 3, VAKUUMPUMPE 2, ECU 6, AEB, TCU 2, MODUL) |
| BEHEIZTE LENKUNG | 15A | BCM |
| MODUL 6 | 7,5A | Steuermodul für vordere/hintere Sitzheizung, Steuermodul für vordere Belüftung des Sitzes |
| MODUL 5 | 10 A | BCM, Smart Key-Steuermodul |
| Klimaanlage 2 | 7,5A | A/C-Steuermodul |
| MODUL 1 | 10 A | BCM, ATM-Schalthebel |
| P/ FENSTER LH | 25A | Hauptschalter Fensterheber |
| Klimaanlage 1 | 7,5A | A/C-Steuermodul, Cluster-Ionisator, E/R-Verteilerblock (Gebläserelais) |
| WISCHER RR | 15A | Heckscheibenwischermotor, ICM-Relaiskasten (Heckwischerrelais) |
| WASCHMASCHINE | 15A | Multifunktionsschalter |
| SMART-SCHLÜSSEL 3 | 10 A | Ohne Smart Key: Wegfahrsperrenmodul Mit Smart Key: Smart Key-Steuermodul, Start/Stop-Tastenschalter |
| STOPP LAMPE | 7,5A | Smart Key-Steuermodul, Bremslichtschalter |
| P/FENSTER RH | 25A | Fensterheber-Hauptschalter, Fensterheber-Schalter Beifahrer |
| ERINNERUNG | 10 A | Kombiinstrument, BCM, ICM-Relaiskasten (Außenspiegel-Klapp-/Ausklapp-Relais), elektrochromer Spiegel, A/C-Steuermodul, Konsolenschalter, Crash-Pad-Schalter |
| SONNENDACH 1 | 20A | Panorama-Schiebedach |
| HECKTOR OFFEN | 10 A | Heckklappenrelais |
| INNENLEUCHTE | 10 A | Zündschlüssel III.& Türwarnschalter, Zimmerlampe, Deckenkonsolenlampe, vordere Waschtischlampe links/rechts, hintere persönliche Lampe links/rechts, Gepäcklampe, Handschuhfachlampe, kabelloses Ladegerät |
| SMART-SCHLÜSSEL 2 | 15A | Smart Key-Steuermodul |
| ACC | 10 A | USB-Ladegerät hinten, AMP, Außenspiegelschalter, PCB-Block (Steckdosenrelais), Smart-Key-Steuermodul, Audio-, A/V- und Navigationskopfeinheit, BCM, kabelloses Ladegerät |
| MULTIMEDIA | 15A | Audio-, A/V- und Navigationskopfeinheit, hinteres USB-Ladegerät |
| S/HEIZUNG DRV/PASS | 20A | Steuermodul für Vordersitzheizung, Steuermodul für vordere Belüftung des Sitzes |
| SONNENDACH 2 | 20A | Panorama-Schiebedach |
| P/SITZ (PASS) | 30A | Manueller Schalter für den Beifahrersitz |
| MODUL 8 | 7,5A | Schlüsselmagnet, On-Board-Diagnosemodul |
| STECKDOSE | 20A | Frontsteckdose Nr. 1 (Zigarettenanzünder vorne) |
| S/HEIZUNG HINTEN | 20A | Steuergerät für Rücksitzheizung |
| TÜRSCHLOSS | 20A | Türverriegelungs-/Entriegelungsrelais |
| 4WD | 20A | AWD-ECM |
| MODUL 7 | 10 A | Warnblinkschalter, Fahrer-/Beifahrer-Smart-Key-Außengriff, AEB-Sensor |
| AMPERE | 25A | AMPERE |
| SICHERHEIT P/ FENSTER (DRV) | 25A | Fahrersitz-Sicherheits-Fensterhebermodul |
| BEHEIZTER SPIEGEL | 10 A | Fahrer-/Beifahrerstrom-Außenspiegel, A/C-Steuermodul |
| P/SITZ (DRV) | 30A | Manueller Schalter für den Fahrersitz |
| MODUL 10 | 10 A | BCM |
| SICHERHEIT P/FENSTER (PASS) | 25A | Sicherheits-Fensterhebermodul für den Beifahrersitz |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2020)
| Name | Amperebewertung | Stromkreisgeschützt |
|---|---|---|
| KÜHLGEBLÄSE 3 | 80A | Lüftermotor |
| MDPS | 80A | MDPS-Einheit |
| B+1 | 60A | Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Sicherung -AMP), Modul 10 |
| B+2 | 60A | Smart Junction Block (IPS 1 (5CH), Sicherung – MODUL 7, SMART KEY 2, SMART KET 3, STOPP LAMP) |
| B+3 | 50A | Smart Junction Block (Sicherung – SCHIEBEDACH 1, SCHIEBEDACH 2, S/HEATER DRV/PASS, S/HEATER HINTEN, SICHERHEIT P/FENSTER, Fensterheberrelais) |
| GEBLÄSE | 40A | Gebläserelais |
| HECKHEIZUNG | 40A | Beheiztes Relais hinten |
| IG1 | 40A | W / O Smart Key: Zündschloss Mit Smart Key: PCB – Block (PDM (IG1) / PDM (ACC) Relay) |
| IG2 | 30A | Startrelais, W / O Smart Key: Zündschloss: Mit Smart Key: PCB – Block (PDM (IG2) Relais) |
| B+4 | 50A | Smart Junction Block (Sicherung – AWD, P/SEAT (DRV), P/SEAT (PASS), HECKTOR OFFEN, TÜRVERRIEGELUNG, Leckstrom-Automatikrelais), Modul 8 |
| KÜHLGEBLÄSE 1 | 50A | Lüfter 1 Relais |
| ABS 1 | 40A | ESC-Steuermodul, Mehrzweck-Prüfanschluss |
| POWER LIFTTOR | 40A | Elektrisches Heckklappenmodul |
| ABS 2 | 40A | ESC-Modul |
| KÜHLGEBLÄSE 2 | 40A | Lüfter 1 Relais |
| WISCHER FRT 2 | 10 A | BCM |
| E-CVVT 2 | 20A | PCM |
| E-CVVT 1 | 20A | PCM |
| WISCHER FRT 1 | 30A | W / O Smart Key: Zündschloss Mit Smart Key: PDM (IG2) Relais |
| TCU 1 | 15A | PCM |
| Klimaanlage | 10 A | Relais der Luftsteuereinheit |
| ECU 3 | 20A | PCM |
| HORN | 15A | Horn Relais |
| BATTERIEMANAGEMENT | 10 A | Batteriesensor |
| SENSOR 2 | 10 A | Ölsteuerventil, Spülsteuermagnetventil, variables Einlassmagnetventil, RCV-Steuermagnetventil |
| SENSOR 1 | 15A | Sauerstoffsensor (oben/unten) |
| Steuergerät 2 | 20A | Zündspule #1/#2/#3/#4 |
| ECU 4 | 15A | PCM |
| SENSOR 3 | 10 A | E/R-Verteilerblock (Kühlgebläse-1-Relais), Kanisterschließventil, E/R-Verteilerblock (Luftsteuergerät |
| MODUL 2 | 10 A | E/R-Verteilerblock (Kraftstoffpumpenrelais) |
| VAKUUMPUMPE 1 | 20A | Vakuumpumpe |
| ENTEISER | 15A | E/R-Verteilerblock (Enteiserrelais) |
| BENZINPUMPE | 20A | Kraftstoffpumpenrelais |
| MODUL 1 | 7,5A | Bremslichtschalter |
| B/ALARMHORN | 15A | E/R-Verteilerblock (B/Alarmhornrelais) |
| H/LAMPE HI | 10 A | Bl-Funktion H/LP Relais |
| FCA | 10 A | Sensor für Vorwärtskollisionsvermeidung (FCA) |
| ABS 3 | 10 A | ESC-Modul |
| VAKUUMPUMPE 2 | 15A | Vakuumpumpe, Vakuumschalter |
| STROMAUSGANG 1 | 20A | Frontsteckdose #2 |
| ECU 6 | 10 A | PCM |
| TCU 2 | 15A | Reichweitenschalter |
| B/UP-LAMPE | 10 A | Stoßstangenleuchte hinten links/rechts, elektrochromer Spiegel |
| STROMAUSGANG 2 | 20A | Steckdose hinten |
| Steuergerät 1 | 30A | Motorsteuerrelais |
| Relaisname | Art | |
| Lüfter 1 Relais | MINI | |
| Relais Heckscheibenheizung | MIKRO | |
| Klimarelais | MIKRO | |
| B/Alarmhornrelais | MIKRO | |
| Enteisungsrelais | MIKRO | |
| Kühlgebläse 2 Relais | MIKRO | |
| Startrelais | MIKRO | |
| Gebläserelais | MIKRO | |
| Kraftstoffpumpenrelais | MIKRO |

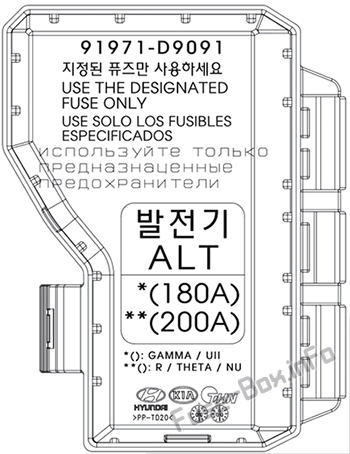

Batteriepolabdeckung (Hauptsicherung)
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim KIA Sportage QL?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere KIA Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
