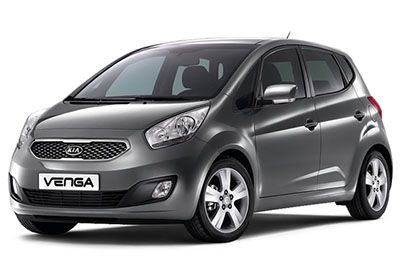

Der Mini MPV KIA Venga wurde von 2010 bis 2019 produziert. In diesem Artikel finden Sie Sicherungsdiagramme von KIA Venga 2010, 2011, 2012, 2013, 2014, 2015 und 2016 , Informationen über die Position der Sicherungstafeln im Inneren der Fahrzeug und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und jedes Relais kennen.
Sicherungsbelegung KIA Venga 2010-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich im Sicherungskasten der Instrumententafel (siehe Sicherungen „POWER OUTLET FRT“ (Vordere Steckdose & Zigarettenanzünder) und „POWER OUTLET RR“ (Hintere Steckdose, Konsolen-Steckdose)).

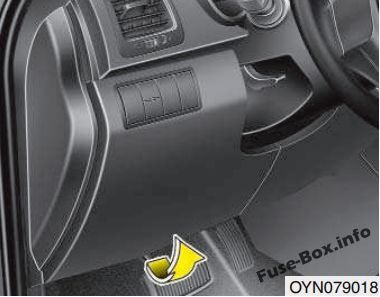

Instrumententafel
Hier finden Sie die Sicherungskasten-Belegung für den KIA Venga der Baujahre 2010 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Fahrzeuge mit Rechtslenkung

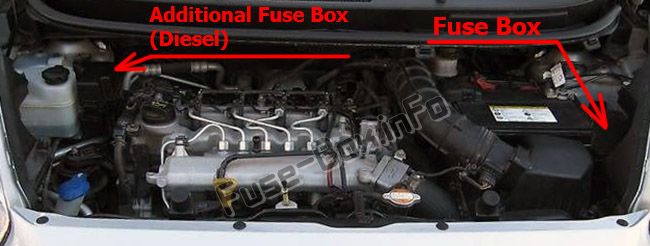

Motorraum
ad vertisements
Belegung der Sicherungen in der Instrumententafel (2010, 2011)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| START | 10 A | Motor starten |
| ACC | 10 A | Audio, Bordcomputer, Außenspiegelaktuator |
| P/OUTLET FRT | 15A | Frontsteckdose & Zigarettenanzünder |
| P/AUSGANG RR | 25A | Netzsteckdose hinten, Konsolensteckdose |
| CLUSTER | 10 A | Cluster, BCM, Bordcomputer, PDM, Smart Key Unit |
| T/SIG | 10 A | Multifunktionsschalter Licht |
| ECU 5 | 10 A | ECU, Luftmengenmesser, Kraftstoffwassersensor |
| TCU | 10 A | Geschwindigkeitssensor, Geschwindigkeitssensor, Geschwindigkeitssensor |
| B/UP LP | 10 A | Backup-Schalter, Sperrschalter, RPAS |
| ABS 3 | 10 A | Gierratensensor, ABS (ESP), ESP-Schalter |
| EINE TASCHE | 10 A | ACU |
| A/BEUTEL-IN | 10 A | Cluster (Airbag-Anzeige) |
| ZÜNDSPULE | 15A | Zündspule, Kondensator |
| IG1 | 10 A | MDPS, Schaltermodul für die Mittelkonsole, TPMS, RPAS, Startmotor (ISG) |
| IG2 | 10 A | HLLD-Schalter, HLLD-Betätiger, BCM, FATC, Schiebedach |
| WISCHER FRT | 25A | Frontscheibenwischer |
| S/HEIZUNG | 15A | Sitzwärmer |
| WISCHER RR | 25A | Heckscheibenwischer |
| PDM 2 | 10 A | PDM |
| HTD SPIEGEL | 10 A | Außenspiegel-Entfroster |
| FOG LP FRT | 10 A | Nebelscheinwerfer |
| FOG LP RR | 10 A | Nebelschlussleuchte |
| AUDIO | 20A | Audio |
| ZIMMER LP | 10 A | Zimmerlampenschalter |
| LP STOPPEN | 15A | Bremslichtschalter |
| PDM 1 | 25A | PDM |
| ENTEISER | 15A | Frontenteiser |
| DR-SPERRE | 20A | Tür verriegeln/entriegeln |
| FOLD’G MIRR | 10 A | Außenspiegel-Klappschalter |
| SCHIEBEDACH | 20A | Schiebedach |
| HECK LP LH | 10 A | Linkes Rücklicht |
| HECK LP RH | 10 A | Rechtes Rücklicht |
| GEFAHR | 15A | Schaltermodul |
| P/WDW LH | 25A | Linkes elektrisches Fenster |
| P/WDW RH | 25A | Rechtes elektrisches Fenster |
| SICHERHEIT P/WDW | 15A | Sicherheits-Fensterheber (Fahrer) |
ad vertisements
Belegung der Sicherungen im Motorraum (2010, 2011)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| B+1 | 50A | I/P-Anschlussdose (FOG LP FRT 10A.FOG LP RR 10A, AUDIO 20A, ROOM LP 10A, STOP LP 15A, PDM 1 25A, DEICER 15A, DR LOCK 20A, FOLD G MIRR 10A, SUNROOF 20A, Relais-Rücklicht , Sicherung TAIL LP LH 10A, TAIL LP RH 10A) |
| B+2 | 50A | I/P-Anschlussdose (HAZARD 15A, Relais-Fensterheber, Sicherung-P/WDW LH 25A, P/WDW RH 25A, SICHERHEIT P/WDW 15A) |
| C/LÜFTER | 40A | Lüfterrelais (hoch), Lüfterrelais (niedrig) |
| ALT | 125A (Benzin) /150A (Diesel) | Generator |
| ABS 2 | 40A | ABS. ESP |
| ABS 1 | 40A | ABS. ESP |
| RR HTD | 40A | I/P-Anschlusskasten (Relais der hinteren Heizung) |
| GEBLÄSE | 40A | Gebläsemotor |
| MDPS | 80A | MDPS (Motorantriebs-Servolenkung) |
| IG2 | 40A | Zündschalter (IG2, Start) |
| Steuergerät 1 | 20A | ECU |
| F/PUMPE | 20A | Kraftstoffpumpenrelais (Benzin) |
| IG1 | 40A | Zündschalter (IG1, Zubehör) |
| H/LP | 20A | Scheinwerfer Abblendlicht |
| H/LP LO LH | 10 A | Abblendlicht Scheinwerfer links |
| H/ND LO RH | 10 A | Rechter Scheinwerfer Abblendlicht |
| H/LP HI | 20A | Stirnlampe Fernlicht |
| HORN | 10 A | Hupe, Alarmhorn, Batteriesensor |
| ECU 4 | 10 A | Steuergerät (Benzin) |
| KRAFTSTOFF HTR | 30A | Kraftstofffilterheizung (Diesel) |
| A/CON 1 | 10 A | Klimaanlagenrelais |
| A/CON2 | 10 A | Klimaanlage |
| ECU 3 | 10 A | Wegfahrsperre, Stoppschalter, IMV, MPROP |
| Steuergerät 2 | 30A | ECU 4 10A, Hauptrelais, Sicherung-ECU 1 20A, ECU 3 10A, SENSOR 10A, INJEKTOR 15A |
| DRL | 10 A | Tagfahrlicht |
| SENSOR | 10 A | Benzin – Klimaanlagenrelais, Kühlgebläserelais (hoch, niedrig), Nockenwellenposition, Sensor, Wegfahrsperre, Kanisterspül-Magnetventil, Sauerstoffsensor hoch/runter Diesel – Klimaanlagenrelais, Kühlgebläserelais (hoch, niedrig), Lambda Sensor |
| INJEKTOR | 15A | Benzin – Einspritzdüsen #1-#4, Kraftstoffpumpenrelais, Ölregelventil Diesel – Elektrischer AGR-Steller, Wegfahrsperre, VGT-Steller, Kurbelwinkelsensor, Glühkerzenrelais, PTC HTR 1-Relais |
Sicherungstafel Motorraum (nur Dieselmotor) (2010, 2011)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| GLÜHEN | 80A | Glühkerze |
| PTC HTR 1 | 50A | PTC-Heizung 1 |
| PTC HTR 2 | 50A | PTC-Heizung 2 |
| PTC HTR 3 | 50A | PTC-Heizung 3 |
ad vertisements

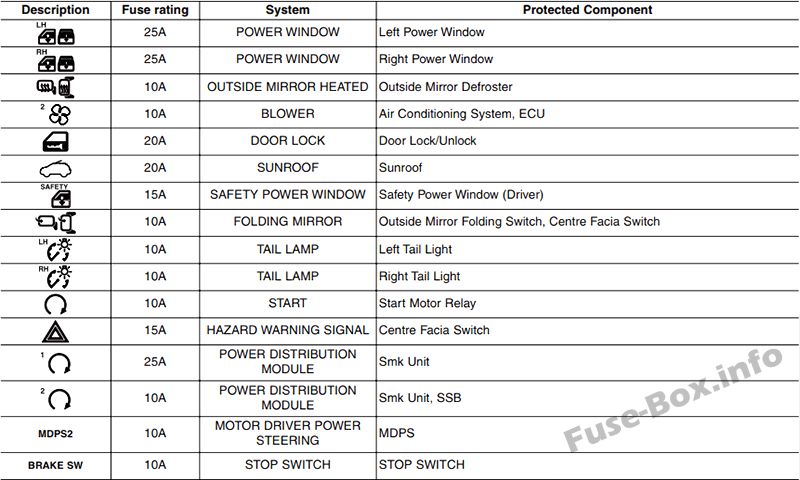

Zuordnung der Sicherungen in der Instrumententafel (2013, 2014)
ad vertisements
Belegung der Sicherungen im Motorraum (2013, 2014)
Sicherungskasten Motorraum (nur Dieselmotor) (2013, 2014)
ad vertisements

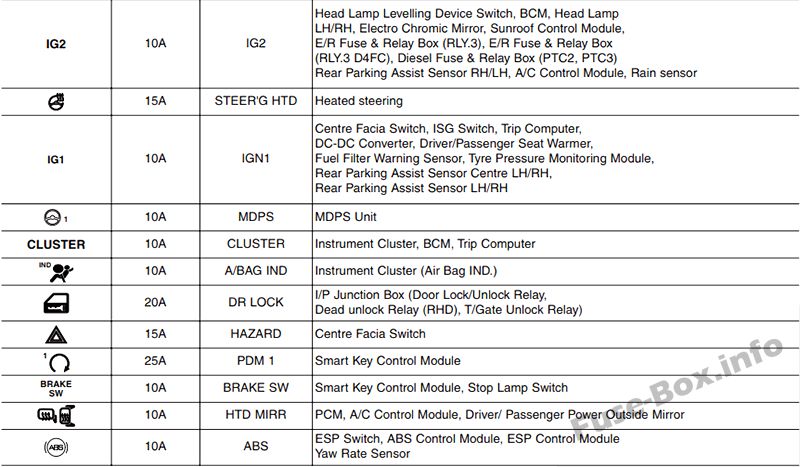

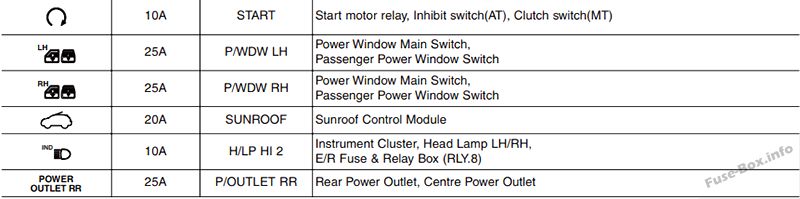

Belegung der Sicherungen in der Instrumententafel (2015)
ad vertisements

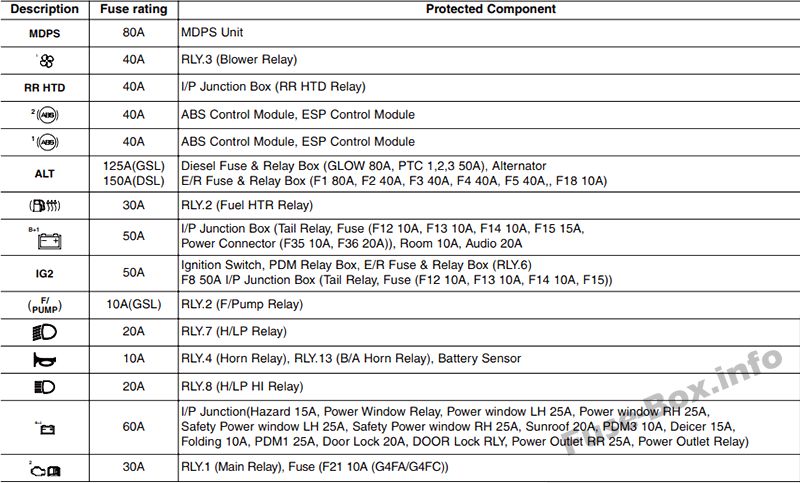

Belegung der Sicherungen im Motorraum (2015)
Sicherungstafel Motorraum (nur Dieselmotor) (2015)
ad vertisements

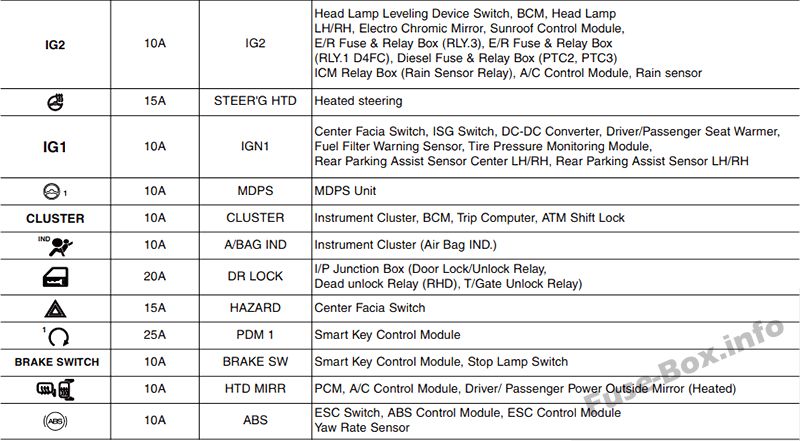

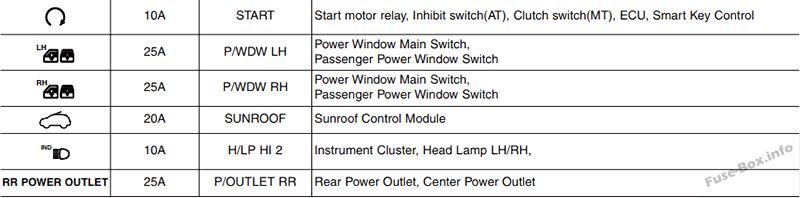

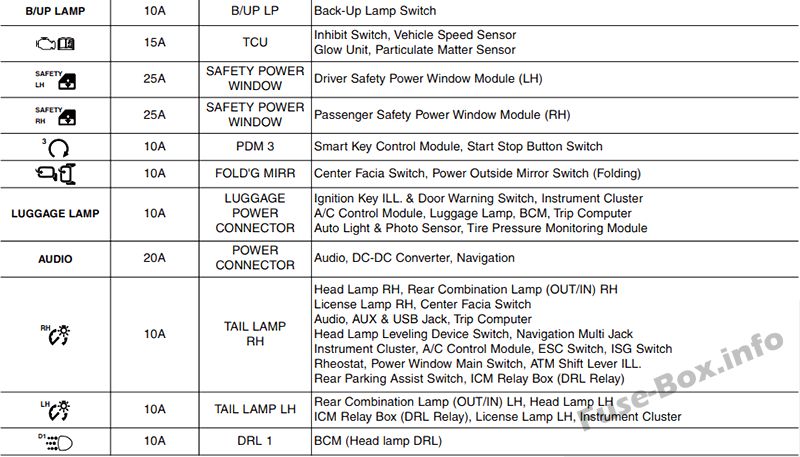

Belegung der Sicherungen in der Instrumententafel (2016)
ad vertisements

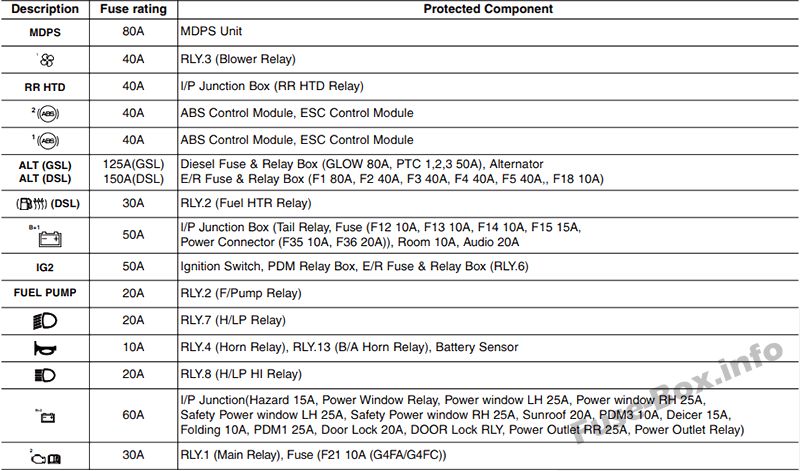

Belegung der Sicherungen im Motorraum (2016)

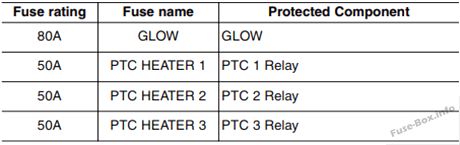

Sicherungstafel Motorraum (nur Dieselmotor) (2016)
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim KIA Venga?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
