In diesem Artikel haben wir die zweite Generation KIA Spectra, produziert von 2005 bis 2009. Hier betrachten Sie Sicherungskasten Diagramme von finden KIA Spectra 2005, 2006, 2007, 2008 und 2009 , Informationen über die Lage der Sicherungsplatten innerhalb der Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais kennen.
der Inhalt
Sicherungsbelegung KIA Spectra 2005-2009
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich beim KIA Spectra im Sicherungskasten der Instrumententafel (siehe Sicherungen „C/LIGHTER“ (Zigarrenanzünder) und „ACC/PWR“ (Zubehör / Steckdose)).
Lage des Sicherungskastens

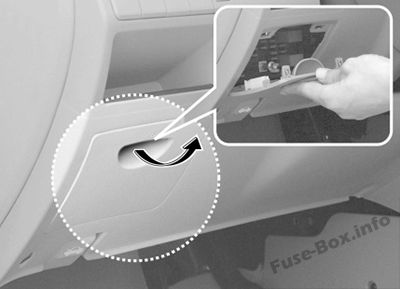

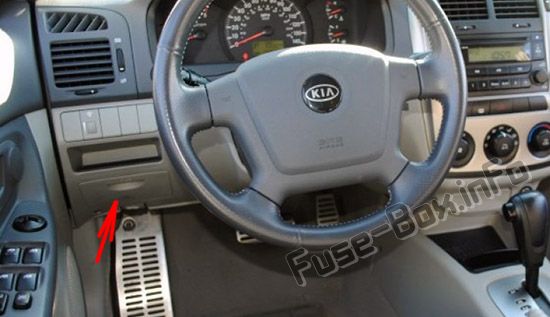

Instrumententafel

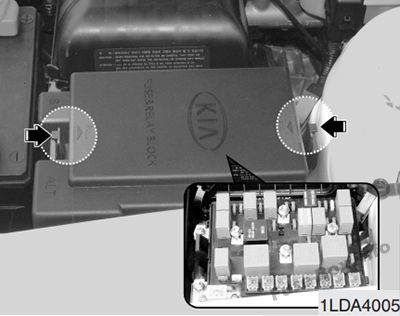

Motorraum
In den Abdeckungen des Sicherungs-/Relaisfelds befindet sich das Etikett mit der Bezeichnung und der Kapazität der Sicherung/Relais. Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens in diesem Handbuch auf Ihr Fahrzeug zu.
ad vertisements
Sicherungskastendiagramme
Instrumententafel

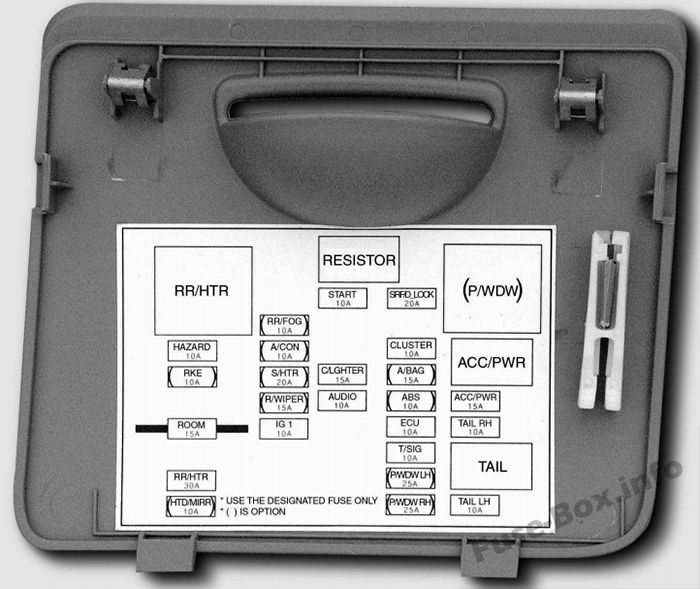

Belegung der Sicherungen in der Instrumententafel
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| START | 10 A | Motor starten |
| SRF/D_LOCK | 20A | Schiebedach, Türschloss |
| RR NEBEL | 10 A | Nebelschlussleuchte |
| GEFAHR | 10 A | Warnblinker |
| A/CON | 10 A | Klimaanlage |
| CLUSTER | 10 A | Cluster |
| RKE | 10 A | Ferngesteuerter, schlüsselloser Eintritt |
| S/HTR | 20A | Sitzwärmer |
| C/FEUERZEUG | 15A | Feuerzeug |
| EINE TASCHE | 15A | Airbag |
| R/WISCHER | 15A | Heckscheibenwischer |
| AUDIO | 10 A | Audio |
| Abs | 10 A | Antiblockiersystem |
| ACC/PWR | 15A | Zubehör / Steckdose |
| ZIMMER | 15A | Zimmerlampe |
| IGN | 10 A | Zündung |
| ECU | 10 A | Motorsteuergerät |
| HECK RH | 10 A | Rücklicht (rechts) |
| T/SIG | 10 A | Signal Licht anmachen |
| RR/HTR | 30A | Heckscheibenheizung |
| P/WDW LH | 25A | Fensterheber (links) |
| HTD/MIRR | 10 A | Außenspiegelheizung |
| P/WDW RH | 25A | Fensterheber (rechts) |
| SCHWANZ LH | 10 A | Rücklicht (links) |
| RR/HTR | Relais Heckscheibenheizung | |
| WIDERSTAND | Widerstand | |
| P/WDW | Fensterheberrelais | |
| ACC/PWR | Zubehör / Steckdosenrelais | |
| SCHWANZ | Rücklichtrelais |
Motorraum
ad vertisements

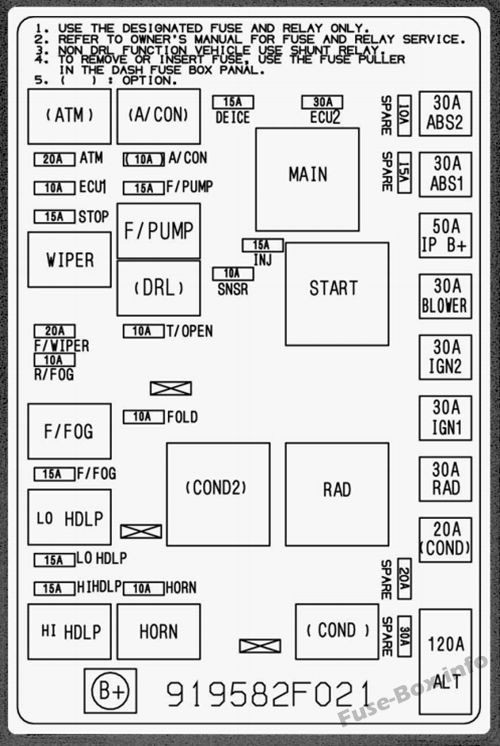

Belegung der Sicherungen im Motorraum
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| Geldautomat | 20A | Automatische Getriebesteuerung |
| ECU1 | 10 A | Motorsteuergerät |
| STOPP | 15A | Stopplicht |
| F/WISCHER | 20A | Frontscheibenwischer |
| R/FOG | 10 A | Nebelschlussleuchte |
| F/NEBEL | 15A | Nebelscheinwerfer |
| LO HDLP | 15A | Scheinwerfer (niedrig) |
| HALLO HDLP | 15A | Scheinwerfer (hoch) |
| A/CON | 10 A | Klimaanlage |
| F/PUMPE | 15A | Benzinpumpe |
| T/ÖFFNEN | 10 A | Heckklappenöffner |
| FALTEN | 10 A | Außenspiegel anklappbar |
| HORN | 10 A | Horn |
| ENTEISEN | 15A | Enteiser |
| INJ | 15A | Injektion |
| SNSR | 10 A | O2-Sensor |
| ECU2 | 30A | Motorsteuergerät |
| SCHONEN | 10 A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 20A | Ersatzsicherung |
| SCHONEN | 30A | Ersatzsicherung |
| ABS2 | 30A | Antiblockiersystem |
| ABS1 | 30A | Antiblockiersystem |
| IP B+ | 50A | Im Feld B+ |
| GEBLÄSE | 30A | Gebläse |
| IGN2 | 30A | Zündung |
| IGN1 | 30A | Zündung |
| RAD | 30A | Kühlerlüfter |
| KOND | 20A | Kondensatorlüfter |
| ALT | 120A | Generator |
| Geldautomat | Relais für Automatikgetriebesteuerung | |
| WISCHER | Wischerrelais | |
| F/NEBEL | Nebelscheinwerferrelais | |
| LO HDLP | Scheinwerferrelais (niedrig) | |
| HALLO HDLP | Scheinwerferrelais (hoch) | |
| A/CON | Klimarelais | |
| F/PUMPE | Benzinpumpe | |
| DRL | Tagfahrlichtrelais | |
| KOND2 | Kondensatorlüfterrelais | |
| HORN | Hupenrelais | |
| MAIN | Hauptrelais | |
| START | Motorrelais starten | |
| RAD | Kühlerlüfterrelais | |
| KOND | Kondensatorlüfterrelais |
