In diesem Artikel betrachten wir den KIA Sportage der zweiten Generation (JE/KM), produziert von 2004 bis 2010. Hier finden Sie Sicherungskastenpläne des KIA Sportage 2004, 2005, 2006, 2007, 2008, 2009 und 2010 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung KIA Sportage 2004-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) befinden sich beim KIA Sportage im Sicherungskasten der Instrumententafel (siehe Sicherungen „P/OUTLET.RR“ (Steckdose hinten), „P/OUTLET.FR“ (Steckdose vorne) und „C /FEUERZEUG“ (Zigarrenanzünder)).
Instrumententafel

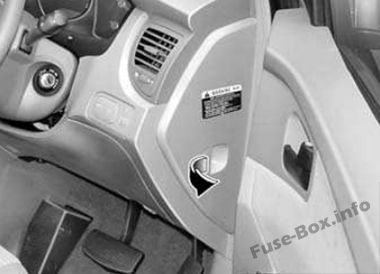

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Fahrerseite der Instrumententafel.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung

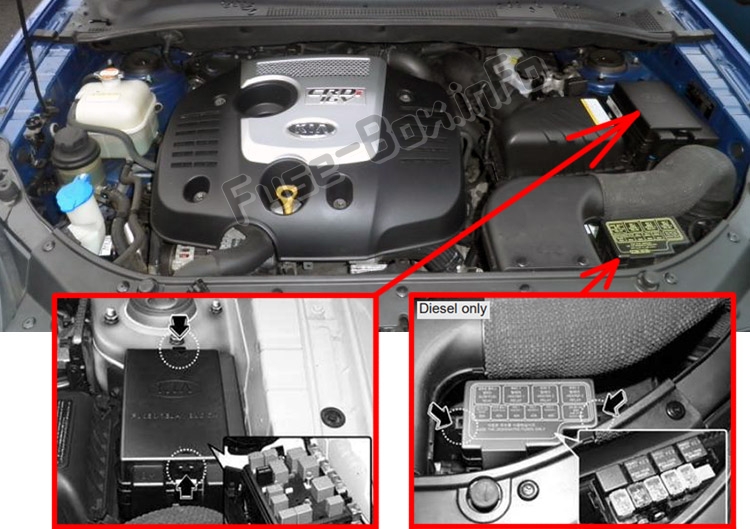

Motorraum
Instrumententafel
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
ad vertisements

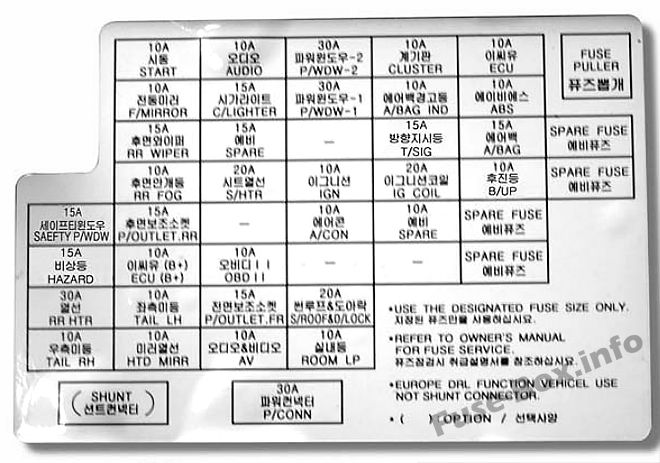

Belegung der Sicherungen in der Instrumententafel
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| HECK RH | 10 A | Rücklicht (rechts) |
| RR HTR | 30A | Heckentfroster |
| GEFAHR | 15A | Warnblinklicht |
| SICHERHEIT P/WDW | 15A | Sicherheitsfensterheber |
| HTD SPIEGEL | 10 A | Außenspiegel-Entfroster |
| SCHWANZ LH | 10 A | Rücklicht (links) |
| Steuergerät (B+) | 10 A | TCU, Wegfahrsperre |
| P/OUTLET.RR | 15A | Steckdose (hinten) |
| RR NEBEL | 10 A | Nebelschlußleuchte |
| RR WISCHER | 15A | Heckscheibenwischer |
| F/SPIEGEL | 10 A | Klappen des Außenrückspiegels |
| START | 10 A | Zündschloss/Sperrschalter, Diebstahlwarnanlage |
| EIN V | 10 A | Audio |
| P/OUTLET.FR | 15A | Steckdose (vorne) |
| OBD II | 10 A | OBD II, Diagonose |
| S/HTR | 20A | Sitzwärmer |
| SCHONEN | 15A | Ersatzsicherung |
| C/FEUERZEUG | 15A | Feuerzeug |
| AUDIO | 10 A | ETACS, Audio, Türschloss, elektrischer Spiegel mit Fernbedienung |
| ZIMMER LP | 10 A | Cluster, ETACS, Klimaanlage, Uhr, Zimmerlampe |
| S/DACH & D/LOCK | 20A | Schiebedach, Türschloss |
| A/CON | 10 A | Klimaanlage |
| IGN | 10 A | Kraftstofffilterheizung, AQS, Scheinwerfer |
| P/WDW-1 | 30A | Fensterheber (links) |
| P/WDW-2 | 30A | Fensterheber (rechts) |
| SCHONEN | 10 A | Ersatzsicherung |
| IG-SPULE | 20A | Zündspule |
| T/SIG | 15A | Signal Licht anmachen |
| A/BEUTEL-IN | 10 A | Cluster |
| CLUSTER | 10 A | Cluster |
| ERSATZSICHERUNG | 15A | Ersatzsicherung |
| ERSATZSICHERUNG | 10 A | Ersatzsicherung |
| B/UP | 10 A | Reservebeleuchtung |
| EINE TASCHE | 15A | Airbag |
| Abs | 10 A | Antiblockiersystem |
| ECU | 10 A | ASR, ESP, Wegfahrsperre |
| ERSATZSICHERUNG | 30A | Ersatzsicherung |
| ERSATZSICHERUNG | 20A | Ersatzsicherung |
| P/CONN | 30A | Sicherung des Stromanschlusses |
| SHUNT-ANSCHLUSS | – | Shunt-Anschluss |
Motorraum
ad vertisements

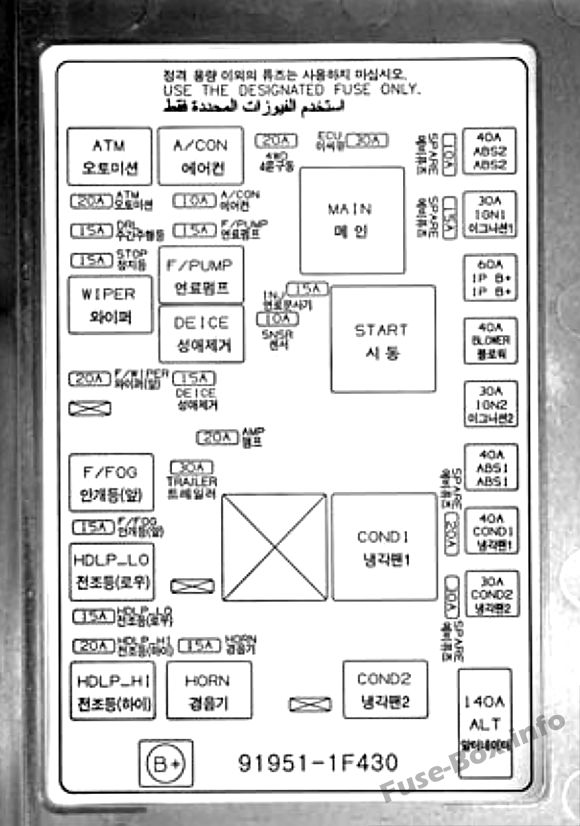

Belegung der Sicherungen im Motorraum
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| A/CON | – | Klimarelais |
| Geldautomat | – | Relais für Automatikgetriebesteuerung |
| KOND2 | – | Kondensator (niedrig) Relais |
| ENTEISEN | – | Defrosterrelais |
| F/NEBEL | – | Nebelscheinwerferrelais |
| F/PUMPE | – | Kraftstoffpumpenrelais |
| HDLP HALLO | – | Scheinwerfer (hoch) Relais |
| HDLP LO | – | Scheinwerfer (niedrig) Relais |
| HORN | – | Hupenrelais |
| WISCHER | – | Wischerrelais |
| KOND1 | – | Kondensator (hoch) Relais |
| MAIN | – | Hauptrelais |
| START | – | Motorrelais starten |
| KOND1 | 40A | Kondensator (hoch) |
| KOND2 | 30A | Kondensator (niedrig) |
| IGN1 | 30A | Zündschloss |
| IGN2 | 30A | Motor starten |
| ABS1 | 40A | ABS, ESP |
| ABS2 | 40A | ABS, ESP |
| IP B+ | 60A | Im Feld B+ |
| GEBLÄSE | 40A | Gebläse |
| ALT | 120A (2,0L Benzin) 140A (2,7L Benzin, 2,0L Diesel) |
Generator |
| A/CON | 10 A | Klimaanlage |
| SNSR | 10 A | Sensoren |
| ENTEISEN | 15A | Entfroster |
| DRL | 15A | Tagfahrlicht |
| F/NEBEL | 15A | Nebelscheinwerfer |
| F/PUMPE | 15A | Benzinpumpe |
| F/WISCHER | 20A | Frontscheibenwischer |
| HDLP HALLO | 20A | Scheinwerfer (hoch) |
| HDLP LO | 15A | Scheinwerfer (niedrig) |
| HORN | 15A | Horn |
| INJ | 15A | Injektor |
| STOPP | 15A | Stopplicht |
| 4WD | 20A | 4WD ECM |
| AMPERE | 20A | Verstärker |
| Geldautomat | 20A | Automatische Getriebesteuerung |
| ECU | 30A | Motorsteuergerät |
| SCHONEN | 10 A | Ersatzsicherung |
| SCHONEN | 15A | Ersatzsicherung |
| SCHONEN | 20A | Ersatzsicherung |
| SCHONEN | 30A | Ersatzsicherung |
Unterblech im Motorraum (nur Diesel)

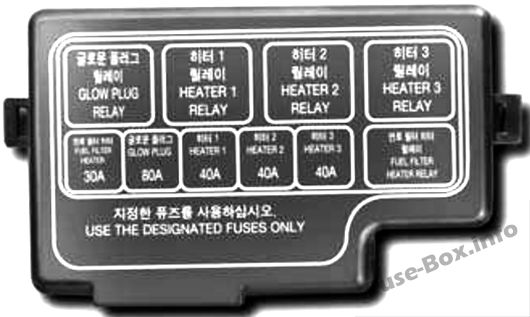

Zuordnung der Sicherungen im Unterpanel (nur Diesel)
| Beschreibung | Amperebewertung | Geschützte Komponente |
|---|---|---|
| GLÜHKERZENRELAIS | – | Glühkerzenrelais |
| HEIZUNG 1 RELAIS | – | PTC-Heizungsrelais 1 |
| HEIZUNG2 RELAIS | – | PTC-Heizungsrelais 2 |
| HEIZUNG3 RELAIS | – | PTC-Heizungsrelais 3 |
| KRAFTSTOFFFILTERHEIZUNGSRELAIS | – | Relais Kraftstofffilterheizung |
| KRAFTSTOFFFILTERHEIZUNG | 30A | Kraftstofffilterheizung |
| GLÜHKERZE | 80A | Glühkerze |
| HEIZUNG 1 | 40A | PTC-Heizung 1 |
| HEIZUNG2 | 40A | PTC-Heizung 2 |
| HEIZUNG3 | 40A | PTC-Heizung 3 |
