Hier finden Sie die Sicherungskasten-Belegung für den Land Rover Freelander L314 der Baujahre 1997 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Land Rover Freelander 1997-2006
- Lage des Sicherungskastens
- Sicherungsdiagramm (1997-2003)
- Sicherungsdiagramm (2004-2006)
- Lage des Sicherungskastens
- Sicherungsdiagramm (1997-2002)
- Sicherungsdiagramm (2003-2006)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Land Rover Freelander L314?
- Was zeigt die Sicherungsbelegung?
- Weitere Land Rover Sicherungskasten-Belegungen
Sicherungsanordnung Land Rover Freelander 1997-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) im Land Rover Freelander sind die Sicherungen Nr. 10 (Zigarrenanzünder), Nr. 13 (Steckdose für elektrisches Zubehör) im Sicherungskasten der Instrumententafel (1997-2003). Seit 2004 – Sicherungen Nr. 9 (Zigarrenanzünder), Nr. 10 (Steckdose für elektrisches Zubehör) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Lenkrad hinter der Verkleidung und Abdeckung.

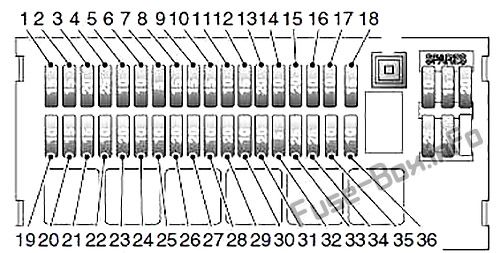

Sicherungsdiagramm (1997-2003)
ad vertisements
Belegung der Sicherungen in der Instrumententafel (1997-2003)
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | fünfzehn | Scheibenwaschanlage hinten, beheizbare Spiegel |
| 2 | fünfzehn | Bremslichter, Rückfahrscheinwerfer |
| 3 | 20/ 15 (2002) | Scheibenwaschen/-wischen |
| 4 | 25 | Heizlüfter |
| 5 | 10 | Anlasser |
| 6 | 10 | Motorsteuerung |
| 7 | 5/ 10 (2002) | Antiblockiersystem |
| 8 | fünfzehn | Fahrtrichtungsanzeiger |
| 9 | fünfzehn | Audiosystem |
| 10 | 15/ 20 (2002) | Feuerzeug |
| 11 | 10 | Audiosystem |
| 12 | fünfzehn | Schiebedach |
| 13 | 20/ 25 (2002) | Steckdose für elektrisches Zubehör |
| 14 | 10 | Innenbeleuchtung, Uhr, elektrische Außenspiegel, Diagnosesteckdose |
| fünfzehn | 20 | Zentralverriegelung |
| 16 | 10 | Standlicht – RH |
| 17 | 10 | Elektrische Spiegel |
| 18 | fünfzehn | Scheinwerfer Fernlicht – RH |
| 19 | 10 | Generator |
| 20 | fünfzehn | Scheinwerfer Fernlicht – LH |
| 21 | fünfzehn | Nebelscheinwerfer |
| 22 | 10 | Nebelschlussleuchten |
| 23 | 20 | Demister für die Heckscheibe |
| 24 | 10 | Scheinwerfer Abblendlicht – LH |
| 25 | 10 | Scheinwerfer Abblendlicht – RH |
| 26 | 20 | Fenster – hinten LH |
| 27 | 20 | Fenster – hinten rechts |
| 28 | 10 | Standlichter – LH |
| 29 | 20 | Beheizte Sitze |
| 30 | 10 | Scheibenwischer hinten |
| 31 | 20 | Hecktürglas anheben/absenken |
| 32 | 5/ 20 (2002) | Motorstilllegung Antiblockiersystem (2002) |
| 33 | 25/ 20 (2002) | Fenster – vorne links |
| 34 | 25/ 20 (2002) | Fenster – vorne rechts |
| 35 | 10 | Tempomat, Wegfahrsperre |
| 36 | 10 | Airbag SRS |
ad vertisements
Sicherungsdiagramm (2004-2006)
Belegung der Sicherungen in der Instrumententafel (2004-2006)
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | 20 | Frontscheibe waschen/wischen |
| 2 | fünfzehn | Bremslichter, Rückfahrscheinwerfer |
| 3 | fünfzehn | Beheizte Spiegel/Heckscheibenwaschanlage |
| 4 | 25 | Heizlüfter |
| 5 | 10 | Anlasser |
| 6 | 10 | Tempomat/HDC/Automatikgetriebe Startsperre |
| 7 | 10 | Seitenleuchten – LH |
| 8 | 25 | Fahrerfensterheber vorne |
| 9 | fünfzehn | Feuerzeug |
| 10 | 20 | Steckdose für elektrisches Zubehör |
| 11 | 20 | Beheizte Sitze |
| 12 | fünfzehn | Audiosystem – Stromversorgung der Fahrzeugbatterie |
| 13 | 5 | Motorstilllegung |
| 14 | fünfzehn | Scheinwerfer Fernlicht – RH |
| fünfzehn | 10 | Türspiegel |
| 16 | 10 | Innenbeleuchtung/Uhr |
| 17 | 10 | Seitenleuchten – RH |
| 18 | fünfzehn | Instrumente/Anzeigen |
| 19 | 10 | Scheinwerfer Abblendlicht – RH |
| 20 | 10 | Scheinwerfer Abblendlicht – LH |
| 21 | fünfzehn | Schiebedach |
| 22 | 10 | Motorsteuerung |
| 23 | 10 | Airbag |
| 24 | 5 | Einparkhilfe |
| 25 | 5 | Antiblockiersystem |
| 26 | 20 | Heizbare Heckscheibe |
| 27 | 10 | Audiosystem |
| 28 | – | Nicht benutzt |
| 29 | 5 | Elektrische Fensterheber |
| 30 | fünfzehn | Nebelscheinwerfer |
| 31 | 20 | Hecktürglas anheben/absenken |
| 32 | 25 | Heckscheibenheber – LH |
| 33 | 25 | Heckscheibenheber – RH |
| 34 | fünfzehn | Scheinwerfer Fernlicht – LH |
| 35 | 25 | Fensterheber Beifahrerfront |
| 36 | 10 | Nebelschlussleuchten |
| 37 | 20 | Zentralverriegelung |
| 38 | 10 | Heckscheibenwischer |
| 39 | 10 | Nebelscheinwerferschalter |
| 40 | – | Nicht benutzt |
| 41 | 10 | Generator |
| 42 | – | Nicht benutzt |
ad vertisements
Lage des Sicherungskastens

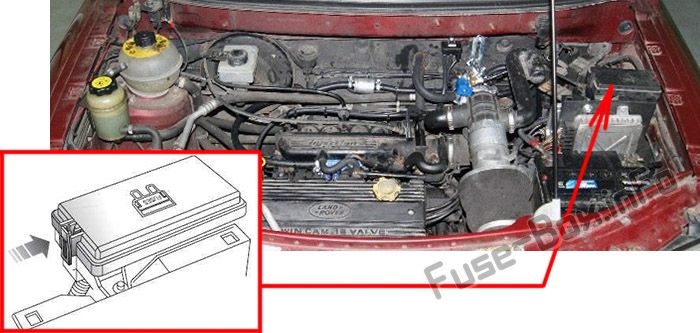

1997-2002

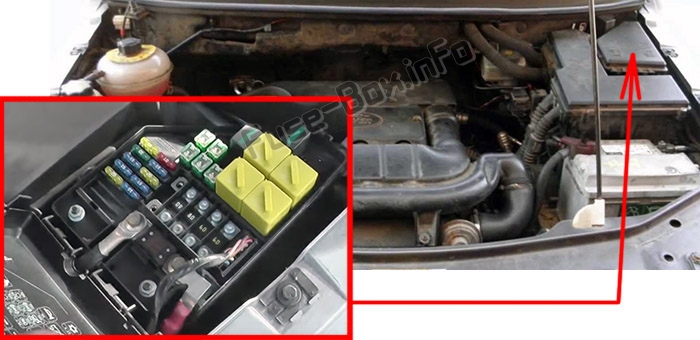

2003-2006

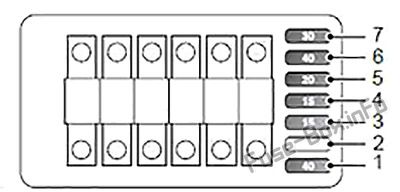

Sicherungsdiagramm (1997-2002)
Belegung der Sicherungen im Motorraum (1997-2002)
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | 40 | Lüfter |
| 2 | – | – |
| 3 | fünfzehn | Horn |
| 4 | fünfzehn | Warnleuchten |
| 5 | 20 | Kraftstoffpumpe und Einspritzdüsen |
| 6 | 40 | Kondensatorlüfter |
| 7 | 30 | Anlassermagnet |
| 120 | GENERATOR | |
| 60 | ZÜNDUNG 1 | |
| 60 | BEIFAHRER SICHERUNGSKASTEN | |
| 60 | ZÜNDUNG 2 | |
| 60 | BELEUCHTUNG | |
| 30 | ABS-PUMPE |

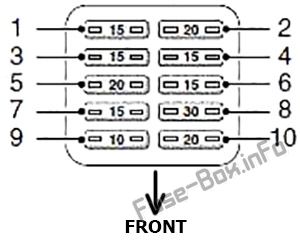

Sicherungsdiagramm (2003-2006)
Belegung der Sicherungen im Motorraum (2003-2006)
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | fünfzehn | Motorsteuerung |
| 2 | 20 | Motorsteuerung |
| 3 | fünfzehn | Motorsteuerung |
| 4 | fünfzehn | Klimaanlage, Kühlgebläse, Automatikgetriebe |
| 5 | 20 | Motormanagement, Getriebelüfter, Kraftstoffheizung |
| 6 | fünfzehn | Horn |
| 7 | fünfzehn | Warnblinker |
| 8 | 30 | Heizungsgebläsegeschwindigkeit 4 |
| 9 | 10 | Klimaanlage |
| 10 | 20 | Kraftstoffsystem |
ad vertisements
Dieses Gerät ist bei einigen Fahrzeugen mit beheizbarer Frontscheibe oder einer PTC-Systemheizung vorhanden.
| № | EIN | Stromkreise geschützt |
|---|---|---|
| Version 1 | ||
| 1 | 30 | Beheizte Frontscheibe links |
| 2 | 30 | Beheizte Frontscheibe rechts |
| 3 | 7,5 | Schalterbeleuchtung |
| 4 | – | – |
| Version 2 | ||
| 1 | 30 | PTC-Heizung |
| 2 | 30 | PTC-Heizung |
| 3 | 30 | PTC-Heizung |
| 4 | – | – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Land Rover Freelander L314?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
