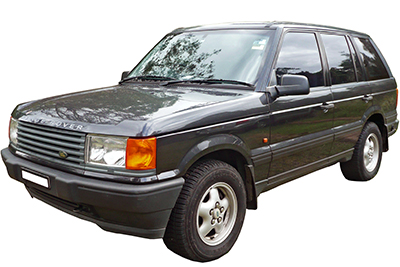

In diesem Artikel betrachten wir den Land Rover Range Rover (P38a), verfügbar von 1994 bis 2002. Hier finden Sie Sicherungskastendiagramme von Range Rover 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 und 2002 und and Informieren Sie sich über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungsanordnung Range Rover 1994-2002
Sicherungskasten im Fahrgastraum

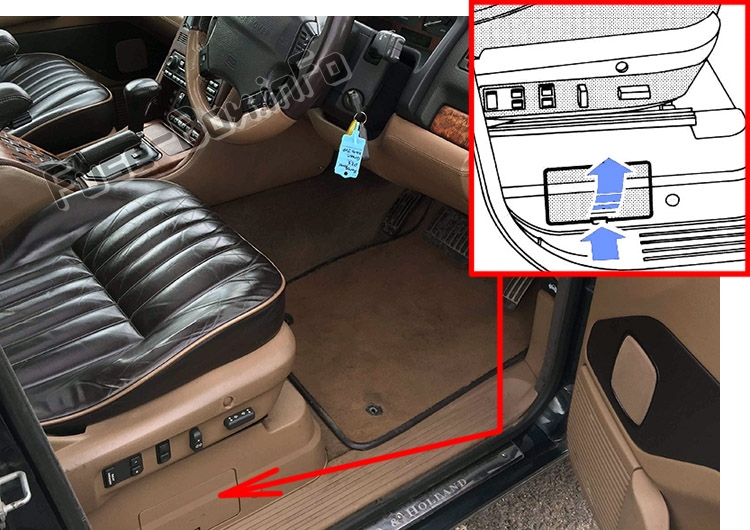

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Deckel unter dem rechten Vordersitz.
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen unter dem Sitz
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 A | Instrumentenpaket, Uhr, Radio, Schalterpaket Mittelkonsole |
| 2 | 30A | Heckscheibe rechts, Sitzheizung |
| 3 | 5A | EAT ECU – Batterieversorgung |
| 4 | 30A | Verteilergetriebe ECU – Batterieversorgung |
| 5 | – | Schonen |
| 6 | 10 A | Rückspiegel versenkbar, Ersatzzündung 1, Sonnenblendenbeleuchtung;
Bis 1999: EAT ECU Zündversorgung, Verteilergetriebe ECU Zündversorgung |
| 7 | 10 A | Bis 1999: Airbag;
Nach 1999: EAT ECU-Zündversorgung, Verteilergetriebe-ECU-Zündversorgung. |
| 8 | 30A | Autotelefon, Radio, Zigarettenanzünder vorne, HEVAC;
Bis 1999: Antennenverstärker |
| 9 | 20A | ICE-Verstärker vorne links/rechts, Tür links/rechts Batterie 2 |
| 10 | 30A | Rechter Sitz Akku 1, Rechter Sitz Akku 2, Rechter Sitz Lendenwirbel, Hinterer Polsterakku 1, Längsverstellung Akku 1, Vorderer Polsterakku 2, Rückenlehnenakku 2, Kopfstützenakku 2 |
| 11 | – | Ersatz (Wenn eine Ersatzsicherung von mindestens 5 Ampere eingesetzt ist, bewegt sich das Verteilergetriebe in die Neutralstellung) |
| 12 | 30A | Beheizte Heckscheibe, Linke Heckscheibe |
| 13 | 20A | Schaltsperre-Magnetventil, Schiebedach;
Bis 1999: Magnetschlüsselsperre |
| 14 | 30A | Zentralverriegelung hinten links/rechts, Tankklappenentriegelung, Anhängerbatterieversorgung |
| fünfzehn | 20A | ICE-Verstärker hinten links/rechts, Innen-/Laderaumleuchten, ICE-Subwoofer Innenleuchte hinten rechts, Funkfernempfänger, Hecktür-Zentralverriegelung, Heckscheibenwischer |
| 16 | 30A | Schonen |
| 17 | 10 A | Bremsschalterzufuhr;
Bis 1999: HLK-Zündsignal, Luftfederungsschalter |
| 18 | 30A | 6. Außenstation Batterieversorgung (nicht montiert) |
| 19 | – | Schonen |
| 20 | 30A | Batterie linker Sitz 1, Batterie linker Sitz 2, Lendenwirbelsäule linker Sitz, Batterie hinteres Kissen 1, Batterie Längsverstellung 1, Batterie Rückenlehne 2, Batterie vorderes Kissen 2, Batterie Kopfstütze 2 |
| 21 | – | Schonen |
| 22 | 30A | Türbatterie 1 links (nur Frontscheibe), Türbatterie 2 rechts (nur Frontscheibe) |
Motorraum-Sicherungskasten

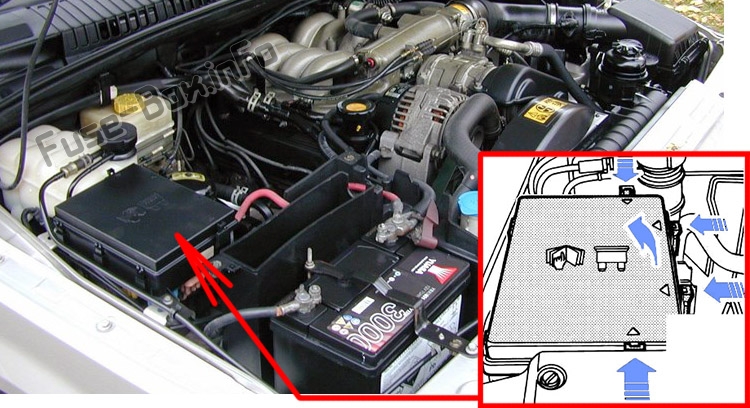

Lage des Sicherungskastens
ad vertisements

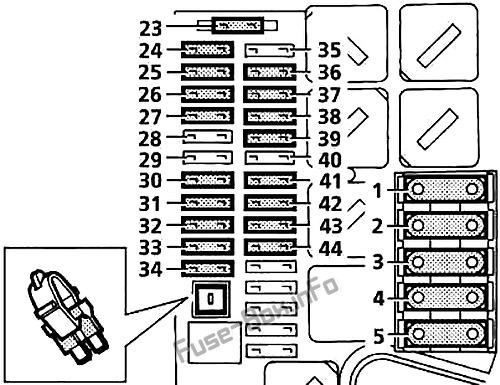

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 60A | |
| 2 | 50A | Schonen |
| 3 | 40A | ABS-Pumpe |
| 4 | 60A | |
| 5 | 60A | |
| 23 | 10 A | Airbag SRS |
| 24 | 5A | Abs |
| 25 | 20A | Scheibenwischer vorn, Scheinwerferwaschanlage |
| 26 | 20A | Motormanagementsystem (EMS) |
| 27 | 10 A | Klimakompressor |
| 28 | 15A/30A | Benzin: Zündspulen (30A); Diesel: Kühlgebläse (15A) |
| 29 | 10 A | Luftfederung |
| 30 | 30A | Beheizte Frontscheibe |
| 31 | 30A | Klimaanlage |
| 32 | 30A | Beheizte Frontscheibe |
| 33 | 5A | Diagnose, Batterie-Backup-Sounder |
| 34 | 30A | Heizlüfter |
| 35 | 10 A | Klimaanlage, Luftfederung |
| 36 | 30A | Klimaanlage |
| 37 | 30A | Motormanagementsystem (EMS) |
| 38 | 30A | Abs |
| 39 | 20A | Benzinpumpe |
| 40 | 40A | Anlasser, Luftfederung |
| 41 | 20A | Horn |
| 42 | 10 A | Heizung & Lüftung, Tastensperre |
| 43 | 30A | Heizlüfter |
| 44 | 30A | Motormanagementsystem (EMS) |
