Das mittelgroße Luxus-SUV Lincoln Nautilus ist ab 2019 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme des Lincoln Nautilus 2019 , Informationen über die Position der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungslayout) und Relais.
Sicherungsanordnung Lincoln Nautilus 2019-…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Lincoln Nautilus sind die Sicherungen #5 (Power Point 3 – Rückseite der Konsole), #10 (Power Point 5-Hauptbehälter), #16 (Power Point 2 – Konsolenbehälter) und #17 (Power Point 4 – Gepäckraum) im Sicherungskasten Motorraum.
Passagierabteil
Die Sicherungstafel befindet sich unter der Instrumententafel links von der Lenksäule (Die Sicherungstafel ist möglicherweise leichter zugänglich, wenn Sie die Abschlussverkleidung entfernen).
Motorraum
Der Stromverteiler befindet sich im Motorraum (links).

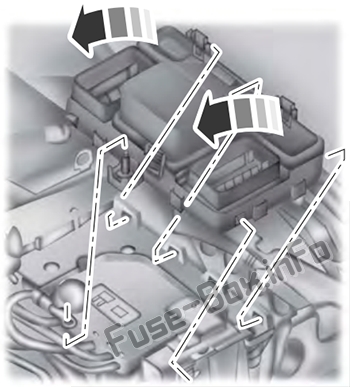

Stromverteilerkasten – unten
An der Unterseite des Sicherungskastens befinden sich Sicherungen.
Um darauf zuzugreifen, gehen Sie wie folgt vor:
1) Lösen Sie die beiden Riegel, die sich auf beiden Seiten des Sicherungskastens befinden.
2) Heben Sie die innere Seite des Sicherungskastens aus der Halterung.
3) Verschieben Sie den Sicherungskasten zur Mitte des Motorraums.
4) Schwenken Sie die Außenbordseite des Sicherungskastens, um an die Unterseite zu gelangen.
ad vertisements
2019
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2019)
| № | Ampere-Bewertung | Geschützte Komponenten |
|---|---|---|
| 1 | – | Nicht benutzt. |
| 2 | 7,5 A | Memory-Sitze. Lendenwirbelsäule. Logikstrom des Fahrersitzmoduls. Kabelloses Aufladen von Zubehör. |
| 3 | 20A | Fahrertür entriegeln. |
| 4 | 5A | Nicht verwendet (Ersatz). |
| 5 | 20A | Subwoofer-Verstärker. |
| 6 | 10 A | USB-Ladegerät. |
| 7 | 10 A | Nicht verwendet (Ersatz). |
| 8 | 10 A | Sicherheitshornrelais. |
| 9 | 10 A | Modul für das Fond-Entertainment-System. |
| 10 | 5A | Tastenfeld. Logikstrom des Heckklappenmoduls. Freihändiges Heckklappenmodul. SYNC-3-Modul. Eingebettetes Modem. |
| 11 | 5A | Kombiniertes Sensormodul. |
| 12 | 7,5 A | Klimasteuermodul. Gangschaltung Modul. |
| 13 | 7,5 A | Cluster. Steuermodul für die Lenksäule. Smart Datalink Connector (Gateway) Modul. |
| 14 | 10 A | Erweitertes Leistungsmodul – Leistung. |
| fünfzehn | 10 A | Datenlink-Leistung. |
| 16 | 15A | Nicht verwendet (Ersatz). |
| 17 | 5A | Nicht verwendet (Ersatz). |
| 18 | 5A | Nicht verwendet (Ersatz). |
| 19 | 7,5 A | Erweitertes Leistungsmodul – Run/Start. |
| 20 | 7,5 A | Nicht verwendet (Ersatz). |
| 21 | 5A | Feuchtigkeitssensor. |
| 22 | 5A | Insassenklassifizierungssensor. |
| 23 | 10 A | Verzögertes Zubehör (Wechselrichterlogik, Schiebedachlogik, Fahrerfensterschalterleistung). |
| 24 | 20A | Zentralverriegelung entriegeln. |
| 25 | 30A | Fahrertür (Fenster, Spiegel). Türmodul Fahrer. Türverriegelungsanzeige Fahrertür. Beleuchtung des Fahrerschlossschalters. |
| 26 | 30A | Beifahrertür (Fenster, Spiegel). Türmodul Beifahrerseite. Kontrollleuchte Beifahrersperre. Beleuchtung des Beifahrerschalters (Fenster, Schloss). |
| 27 | 30A | Monddach. |
| 28 | 20A | Verstärker. |
| 29 | 30A | Smart Window der Fahrertür hinten. |
| 30 | 30A | Smart Window der Beifahrertür. |
| 31 | 15A | Nicht verwendet (Ersatz). |
| 32 | 10 A | Sprachsteuerung (SYNC). Funk-Transceiver-Modul. |
| 33 | 20A | Radio. |
| 34 | 30A | Run-Start-Bus (Sicherung 19, 20, 21, 22, 35, 36, 37, Leistungsschalter 38). |
| 35 | 5A | Nicht verwendet (Ersatz). |
| 36 | 15A | Rückspiegel automatisch abblendend. Logikstromversorgung des Sitzheizungsmoduls hinten. Aufhängungsmodul. |
| 37 | 20A | Nicht verwendet (Ersatz). |
| 38 | – | Nicht benutzt. |
Motorraum
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (2019)
| № | Ampere-Bewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | Elektrischer Sitz in der zweiten Reihe. |
| 2 | — | Anlasserrelais. |
| 3 | 15A | Heckscheibenwischer. Regensensor Relaisspule für Heckwaschanlage. |
| 4 | — | Relais des Gebläsemotors. |
| 5 | 20A | Powerpoint 3 – Rückseite der Konsole. |
| 6 | — | Nicht benutzt. |
| 7 | 20A | Antriebsstrangsteuermodul – Fahrzeugleistung 1. |
| 8 | 20A | Antriebsstrangsteuermodul – Fahrzeugleistung 2. |
| 9 | — | Relais des Antriebsstrangsteuermoduls. |
| 10 | 20A | Power Point 5-Hauptbehälter. |
| 11 | 15A | Antriebsstrangsteuermodul – Fahrzeugleistung 4. |
| 12 | 15A | Antriebsstrangsteuermodul – Fahrzeugleistung 3. |
| 13 | — | Nicht benutzt. |
| 14 | — | Nicht benutzt. |
| fünfzehn | — | Run-Start-Relais. |
| 16 | 20A | Power Point 2 – Konsolenbehälter. |
| 17 | 20A | Steckdose 4 – Gepäckraum. |
| 18 | 20A | Rechter Scheinwerfer mit hoher Intensitätsentladung. |
| 19 | 10 A | Run-Start elektronische Servolenkung. |
| 20 | 10 A | Beleuchtung starten/starten. |
| 21 | 15A | Run-Start-Relais. |
| 22 | 10 A | Kupplungsmagnet der Klimaanlage. |
| 23 | 15A | Frontkamera mit geteilter Ansicht. Rückfahrkamera. Frontkameramodul mit geteilter Ansicht. Informationssystem des toten Winkels. Adaptiver Tempomat. |
| 24 | 10 A | Nicht verwendet (Ersatz). |
| 25 | 10 A | Run-Start-Antiblockiersystem. |
| 26 | 10 A | Run-Start-Steuermodul für den Antriebsstrang. |
| 27 | 5A | Nicht verwendet (Ersatz). |
| 28 | 10 A | Waschpumpe hinten. |
| 29 | 5A | Nicht verwendet (Ersatz). |
| 30 | — | Nicht benutzt. |
| 31 | — | Nicht benutzt. |
| 32 | — | Relais für elektronisches Gebläse 1. |
| 33 | — | Kupplungsrelais der Klimaanlage. |
| 34 | 15A | Handschuhfachfreigabe. |
| 35 | — | Nicht benutzt. |
| 36 | — | Nicht benutzt. |
| 37 | 10 A | Lüfter der Kraftübertragungseinheit. Kühlerlüfterrelais des Verteilergetriebes. |
| 38 | — | Elektronisches Relais Lüfter 2. |
| 39 | — | Relais Elektrolüfter 3. |
| 40 | — | Horn Relais. |
| 41 | — | Fernlicht- und Bremslichtrelais links. |
| 42 | — | Kraftstoffpumpenrelais. |
| 43 | 15A | Einfache Entriegelung des Sitzes in der zweiten Reihe. |
| 44 | 20A | Linker Scheinwerfer mit hoher Intensitätsentladung. |
| 45 | — | Nicht benutzt. |
| 46 | — | Nicht benutzt. |
| 47 | — | Nicht benutzt. |
| 48 | 15A | Linkes Fernlicht und Bremslicht. |
| 49 | — | Nicht benutzt. |
| 50 | 20A | Horn. |
| 51 | — | Nicht benutzt. |
| 52 | — | Nicht benutzt. |
| 53 | 10 A | Sitze massieren. |
| 54 | 10 A | Bremse an Ausschalter. |
| 55 | 10 A | A-Linie Lichtmaschine. |
| 86 | — | Nicht benutzt. |
ad vertisements

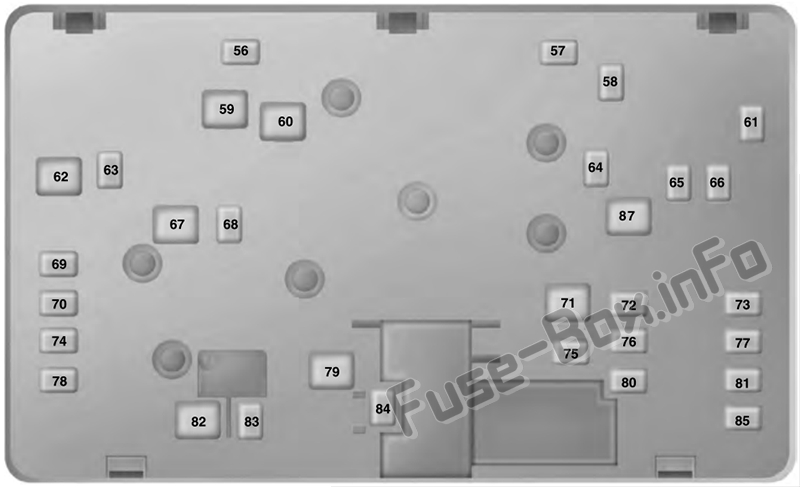

Motorraum (unten)
Belegung der Sicherungen im Stromverteilerkasten – unten (2019)
| № | Ampere-Bewertung | Geschützte Komponenten |
|---|---|---|
| 56 | — | Nicht benutzt. |
| 57 | 20A | Nicht verwendet (Ersatz). |
| 58 | 30A | Speisung der Kraftstoffpumpe. |
| 59 | 40A | Elektronischer Lüfter 3. |
| 60 | 40A | Elektronischer Lüfter 1. |
| 61 | — | Nicht benutzt. |
| 62 | 50A | Karosseriesteuermodul 1. |
| 63 | 25A | Elektronischer Lüfter 2. |
| 64 | 15A | Scheinwerferwaschanlage. |
| 65 | 20A | Sitzheizung vorne. |
| 66 | 15A | Beheizter Wischerpark. |
| 67 | 50A | Karosseriesteuermodul 2. |
| 68 | 40A | Heizbare Heckscheibe. |
| 69 | 30A | Ventile des Antiblockiersystems. |
| 70 | 30A | Beifahrersitz. |
| 71 | – | Nicht benutzt. |
| 72 | 20A | Getriebeölpumpe. |
| 73 | 20A | Sitzheizung hinten. |
| 74 | 30A | Sitzmodul Fahrer. |
| 75 | 25A | Wischermotor 1. |
| 76 | 30A | Heckklappenmodul elektrisch. |
| 77 | 30A | Sitzmodul Klimatisierung. |
| 78 | 40A | Anhänger schleppen. |
| 79 | 40A | Gebläsemotor. |
| 80 | 25A | Wischermotor 2. |
| 81 | 40A | 110 Volt Wechselrichter. |
| 82 | – | Nicht benutzt. |
| 83 | 20A | TRCM. |
| 84 | 30A | Magnetschalter Anlasser. |
| 85 | 30A | Nicht verwendet (Ersatz). |
| 87 | 60A | Pumpe des Antiblockiersystems. |
