In diesem Artikel betrachten wir den Lincoln Navigator der vierten Generation, der von 2018 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Lincoln Navigator 2018, 2019 und 2020 , erhalten Informationen über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren mehr über die Belegung der einzelnen Sicherungen (Sicherungslayout) und Relais.

der Inhalt
  1. Sicherungsanordnung Lincoln Navigator 2018-2020…
  2. Passagierabteil
  3. Motorraum
  4. 2018, 2019
  5. 2020

Sicherungsanordnung Lincoln Navigator 2018-2020…

Die Sicherungen des Zigarettenanzünders (Steckdose) im Lincoln Navigator sind die Sicherungen #6, #8, #51, #56 und #100 im Motorraum-Sicherungskasten.

Lage des Sicherungskastens

Passagierabteil

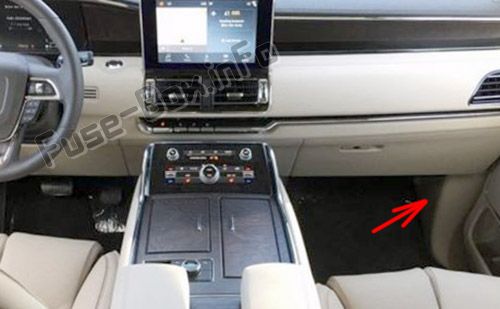

Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel.Lage der Sicherungen im Fahrgastraum: Lincoln Navigator (2018, 2019-...)



Zum Abnehmen der Verkleidung ziehen Sie die Verkleidung zu sich heran, schwenken sie seitlich weg und nehmen sie ab. Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu.

Motorraum

Der Stromverteiler befindet sich im Motorraum.Lage der Sicherungen im Motorraum: Lincoln Navigator (2018, 2019-...)



Sicherungskastendiagramme

ad vertisements

2018, 2019

Passagierabteil

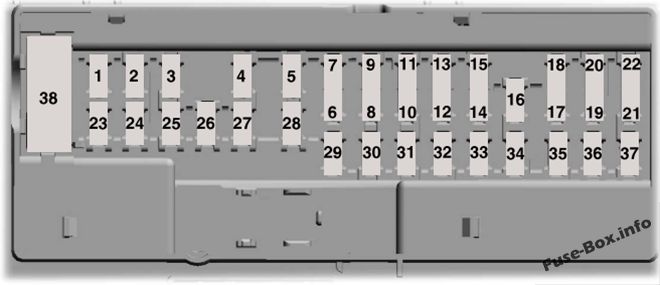

Diagramm Sicherungskasten Instrumententafel: Lincoln Navigator (2018, 2019)

Belegung der Sicherungen im Fahrgastraum (2018, 2019)

№ Amperebewertung Geschützte Komponente
1 — Nicht benutzt.
2 7,5A Fahrersitzschalter.
3 20A Fahrertür entriegeln.
4 5A Anhängerbremssteuerung (TBM).
5 20A Revel II-Verstärker.
6 10 A Nicht verwendet (Ersatz).
7 10 A Nicht verwendet (Ersatz).
8 10 A Nicht verwendet (Ersatz).
9 10 A Fond-Entertainment-Modul (RSEM). Automatisches Heads-Up-Display.
10 5A Kabelloses AC-Lademodul (WACM). Freihändiges Heckklappenmodul. Elektrische Heckklappenmodullogik (PLGM).
11 5A Kombiniertes Sensormodul (CSM). Tastenfeld.
12 7,5 A Cluster. Smart Datalink Connector Logic (SDLC). Elektronisches Bedienfeld (ECP).
13 7,5 A Lenksäulensteuermodul (SCCM) (Logic). Schaltmodul (GSM).
14 10 A Erweitertes Power-Mode-Modul (EPM). Bremsschalter.
fünfzehn 10 A Smart Datalink-Anschluss Power (SDLC).
16 15A Hubglasfreigaberelais.
17 5A Telematik-Steuergerät – Modem.
18 5A Startschalter auf Knopfdruck.
19 7,5 A Nicht verwendet (Ersatz).
20 7,5 A Scheinwerfersteuergerät (HCM).
21 5A Temperatur- und Feuchtigkeitssensor im Auto.
22 5A Elektrochromer (EC) Spiegel. Sitzheizungsmodul 2. Reihe.
23 10 A Monddach (Logik). Wechselrichter (LIN-Logik). Fensterheber schalter. Spiegelschalter elektrisch. DVD-Player (falls vorhanden).
24 20A Relais Zentralverriegelung. Zentralentriegelungsrelais.
25 30A Fertiges Modul für die linke Vordertür (DZM).
26 30A Türzonenmodul vorn rechts (DZM).
27 30A Schiebedach-Neigung, Vent. Rutschen.
28 20A Revel II-Verstärker.
29 30A Türzonenmodul hinten links (DZM).
30 30A Türzonenmodul hinten rechts (DZM).
31 15A Einstellbares Säulen- und Pedalspeichermodul (CAPM).
32 10 A Zubehör-Protokollschnittstellenmodul (APIM) (Media Gateway Module oder SYNC). Fahrmodus-Schaltermodul (DMSM) (falls vorhanden). Rechtes vorderes Transceivermodul (RTM). HVAC-Steuerung hinten.
33 20A Audiosteuermodul (ACM). Audiosteuergerät hinten (RACM). Remote-CD-Mechanismus (falls vorhanden).
34 30A Nicht verwendet (Ersatz).
35 5A Erweitertes Power-Mode-Modul (EPM).
36 15 A Bildverarbeitungsmodul A (IPMA). Automated Park Assist Module Continuous Control-Dämpfungsmodul (CCD-Modul).
37 20A Beheiztes Lenkrad.
38 30A Leistungsschalter Fensterheber hinten links. Fensterheber hinten rechts.
Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: Lincoln Navigator (2018, 2019)

ad vertisements



Belegung der Sicherungen im Motorraum (2018, 2019)

№ Amperebewertung Geschützte Komponente
1 25A Horn.
2 50A Lüfter 1.
3 30A Wischermotor vorne.
4 — Nicht benutzt.
5 30A Anlasserrelais.
6 20A Machtpunkt #1.
8 20A Machtpunkt #2.
10 5A Regensensor.
12 — Nicht benutzt
13 10 A 4X4-Modul.
Beheizte Hintergrundbeleuchtung.
Relaisspule beheizter Spiegel.
Spule des beheizten Wischer-Parkrelais.
Spule des Übertragungstrennrelais.
14 15 A Sendespulenmodul.
fünfzehn 15 A Treibermodul für die rechte Beleuchtung.
Treibermodul für linke Beleuchtung.
Spannungsqualitätsmodul.
Blindspot-Informationssystem.
Tempomat-Modul.
Heckklappen-Applikation.
Bildverarbeitungsmodul B.
16 10 A Powertrain Control Module (PCM) Run/Start Feed.
17 10 A Antiblockiersystem (ABS) Lauf-/Startvorschub.
18 10 A Elektronische Servolenkung, Lauf-/Startvorschub.
19 — Nicht benutzt.
20 40A Gebläse vorne.
21 40A Motoren für Beifahrersitze.
22 20A Nicht benutzt.
23 10 A A-Linie Lichtmaschine.
24 30A Steuergerät für Anhängerbremse.
25 50A Stromversorgung des Karosseriesteuermoduls 1.
26 50A Elektronischer Lüfter 3.
27 40 A Fahrersitz motoren.
28 15 A Sitzheizung hinten.
29 10 A 4×4 integriertes Radende-Magnetventil.
30 25A Batterieladung der Anhängerzugklasse ll-IV.
31 50A Sitzmodul elektrisch klappbar.
32 10 A A/C-Kupplung.
33 — Nicht benutzt.
34 — Nicht benutzt.
35 20 A Fahrzeugleistung 4.
36 10 A Fahrzeugleistung 3.
37 25 A Fahrzeugleistung 2.
38 25 A Fahrzeugleistung 1.
39 — Nicht benutzt.
41 50 A Wandler.
43 20A Anhängerschlepplichtmodul Klasse ll-IV.
45 20A Waschpumpe vorn/hinten.
46 7,5 A Familienunterhaltungssystem.
47 — Nicht benutzt.
48 — Nicht benutzt.
49 — Nicht benutzt.
50 30A Benzinpumpe.
51 20A Machtpunkt #3.
52 50 A Spannungsqualitätsmonitor (VQM) des Karosseriesteuergeräts (BCM).
53 25 A Relais Anhängerkupplung Standlicht.
54 40 A Elektronisches Sperrdifferenzialrelais (ELSD).
55 40 A Hilfsgebläse.
56 20A Machtpunkt #4.
58 5A Fahrer- und Beifahrersitz vorn – Gurtstraffer
59 — Nicht benutzt.
60 5A Lincoln Startlampe
61 25 A Rechtes erweitertes Außenbeleuchtungsmodul (EEL) (R64).
62 25 A Linkes erweitertes Außenbeleuchtungsmodul (EEL) (R64)
63 25 A 4X4-Modul.
64 — Nicht benutzt.
65 — Nicht benutzt.
66 — Nicht benutzt.
67 — Nicht benutzt.
69 — Nicht benutzt.
70 40A Antiblockiersystem (ABS) / Feststellbremsmodul.
71 25A 4X4-Modul
72 — Nicht benutzt.
73 — Nicht benutzt.
74 10 A Rückfahrscheinwerfer für Anhängerkupplung.
75 — Nicht benutzt.
76 50 A Karosseriesteuergerät (BCM) läuft Strom 2.
77 30A Sitzmodul Klimatisierung (beheizt/belüftet).
78 20A Nicht benutzt.
79 — Nicht benutzt.
80 10 A Beheizter Wischerpark.
81 — Nicht benutzt.
82 — Nicht benutzt.
83 15 A Leistung des Getriebesteuermoduls (TCM).
84 — Nicht benutzt.
85 — Nicht benutzt.
86 5A USB-Smart-Ladegerät #5.
87 5A USB-Smart-Ladegerät #3.
88 10 A Relais für Mehrkontursitze.
89 40 A Power-Trittbretter.
91 30A Heckklappenmodul elektrisch.
93 15 A Beheizte Spiegel.
94 5A USB-Smart-Ladegerät #1.
95 10 A USB-Smart-Ladegerät #2.
96 30A Relais Heckwischermotor
97 40 A Relais für Ladeluftkühlerabzieher.
98 15 A Getriebeölpumpe.
99 40A Beheizte Hintergrundbeleuchtung.
100 20A Machtpunkt #5.
101 25A Elektronischer Lüfter 2.
102 — Nicht benutzt.
103 20A Nicht verwendet (Ersatz).
104 — Nicht benutzt.
105 — Nicht benutzt.
R02 Relais 2018: Elektronischer Lüfter 2.
2019: Antriebsstrangsteuermodul
R05 Relais 2018: Antriebsstrangsteuermodul (PCM).
2019: Elektrolüfter 2



2020

ad vertisements

Passagierabteil

Diagramm Sicherungskasten Instrumententafel: Lincoln Navigator (2020)

Belegung der Sicherungen im Fahrgastraum (2020)

№ Amperebewertung Beschreibung
1 — Nicht benutzt.
2 10 A Fahrersitzschalter.
3 7,5 A Fahrertür entriegeln.
4 20A Lautsprecherverstärker.
5 — Nicht benutzt.
6 10 A Intelligente Datalink-Connector-Logik.
7 10 A Audiosteuermodul hinten.
Head-Up-Display.
8 5A Kabelloses Zubehörladegerät.
Freihändiges Heckklappenmodul.
9 5A Tastenfeld.
Kombiniertes Sensormodul.
10 — Nicht benutzt.
11 — Nicht benutzt.
12 7,5A Kombiinstrument.
13 7,5A Intelligente Datalink-Connector-Logik.
Klimasteuermodul.
Steuermodul Lenksäule (Logic).
Gangschaltung Modul.
14 15A Bremsschalter.
fünfzehn 15A SYNC.
16 — Nicht benutzt.
17 7,5 A Scheinwerfersteuermodul.
18 7,5 A Nicht verwendet (Ersatz).
19 5A Modul Telematik-Steuergerät.
Bluetooth-Low-Energy-Modul.
20 5A Nicht verwendet (Ersatz).
21 5A Temperatur- und Feuchtigkeitssensor im Auto.
22 5A Elektrochromer Spiegel.
Sitzheizungsmodul 2. Reihe.
23 30A Zonenmodul Tür vorn links.
Fensterheber schalter.
Spiegelschalter elektrisch.
DVD Spieler.
24 30A Monddach-Logik.
25 20A Lautsprecherverstärker 2.
26 30A Zonenmodul Tür vorn rechts.
27 30A Zonenmodul Tür hinten links.
28 30A Zonenmodul Tür hinten rechts.
29 15A Einstellbares Säulen- und Pedalspeichermodul.
30 5A Steuermodul für Anhängerkupplung.
31 10 A Klimasteuermodul hinten.
Fahrmodus-Schaltermodul.
Schalter für das Geländemanagementsystem.
Funkfrequenz-Transceiver-Modul.
32 20A Audiosteuermodul.
Entertainment-Modul auf den Rücksitzen.
Audiosteuermodul hinten.
33 — Nicht benutzt.
34 30A Relais laufen/starten.
35 5A Nicht verwendet (Ersatz).
36 15A Bildverarbeitungsmodul A.
Automatisiertes Parkassistenzmodul
Stufenloses Dämpfungsmodul.
37 20A Beheiztes Lenkrad.
38 30A (Leistungsschalter) Fensterheber hinten links.
Fensterheber hinten rechts.
Motorraum

Diagramm des Sicherungskastens unter der Motorhaube: Lincoln Navigator (2020)

ad vertisements



Belegung der Sicherungen im Motorraum (2020)

№ Amperebewertung Beschreibung
1 25A Horn.
2 50A Lüfter 1.
3 30A Wischermotor vorne.
4 50A Wandler.
5 30A Anlasserrelais.
6 20A Machtpunkt #1.
8 20A Machtpunkt #2.
10 5A Regensensor.
12 20A Anhänger-Schlepplichtmodul.
13 10 A 4X4-Modul.
Beheizte Relaisspule für die Hintergrundbeleuchtung.
Relaisspule beheizter Spiegel.
Spule des beheizten Wischer-Parkrelais.
Spule des Übertragungstrennrelais.
14 15A Sendespulenmodul.
fünfzehn 15A Treibermodul für die rechte Beleuchtung.
Treibermodul für linke Beleuchtung.
Spannungsqualitätsmodul.
Blindspot-Informationssystem.
Tempomat-Modul.
Heckklappen-Applikation.
Luftqualitätssensor.
Bildverarbeitungsmodul B.
16 10 A Powertrain-Steuermodul Run/Start Feed.
17 10 A Antiblockiersystem laufen/starten Vorschub.
18 10 A Elektronische Servolenkung, Lauf-/Startvorschub.
19 — Nicht benutzt.
20 40A Gebläse vorne.
21 40A Motoren für Beifahrersitze.
22 — Nicht benutzt.
23 10 A A-Linie Lichtmaschine.
24 30A Steuergerät für Anhängerbremse.
25 50A Stromversorgung des Karosseriesteuermoduls 1.
26 50A Elektronischer Lüfter 3.
27 40A Fahrersitz motoren.
28 15A Sitzheizung hinten.
Klimasteuermodul Rücksitz.
29 10 A 4×4 integriertes Radende-Magnetventil.
30 25A Batterieladung der Anhängerzugklasse ll-IV.
31 50A Sitzmodul elektrisch klappbar.
32 10 A A/C-Kupplung.
33 — Nicht benutzt.
34 — Nicht benutzt.
35 20A Fahrzeugleistung 4.
36 10 A Fahrzeugleistung 3.
37 25A Fahrzeugleistung 2.
38 25A Fahrzeugleistung 1.
39 — Nicht benutzt.
41 — Nicht benutzt.
43 — Nicht benutzt.
45 20A Waschpumpe vorne und hinten.
46 7,5A Familienunterhaltungssystem.
47 — Nicht benutzt.
48 — Nicht benutzt.
49 — Nicht benutzt.
50 30A Benzinpumpe.
51 20A Machtpunkt #3.
52 50A Spannungsqualitätsüberwachung des Karosseriesteuermoduls.
53 25A Relais Anhängerkupplung Standlicht.
Steuermodul für Anhängerkupplung.
54 40A Elektronisches Sperrdifferenzialrelais.
55 40A Hilfsgebläse.
56 20A Machtpunkt #4.
58 5A Fahrer- und Beifahrersitz vorn – Gurtstraffer.
59 — Nicht benutzt.
60 5A Lincoln-Startlampe.
61 25A Rechtes erweitertes Außenlichtmodul.
62 25A Linkes erweitertes Außenlichtmodul.
63 25A 4X4-Modul.
64 — Nicht benutzt.
65 — Nicht benutzt.
66 — Nicht benutzt.
67 — Nicht benutzt.
69 30A Heckklappenmodul elektrisch.
70 40A Antiblockiersystem und Feststellbremsmodul.
71 25A 4X4-Modul
72 — Nicht benutzt.
73 — Nicht benutzt.
74 10 A Rückfahrscheinwerfer für Anhängerkupplung.
75 — Nicht benutzt.
76 50A Stromversorgung des Karosseriesteuermoduls 2.
77 30A Sitzmodul Klimatisierung.
78 — Nicht benutzt.
79 — Nicht benutzt.
80 10 A Beheizter Wischerpark.
81 — Nicht benutzt.
82 — Nicht benutzt.
83 15A Leistung des Getriebesteuermoduls.
84 — Nicht benutzt.
85 — Nicht benutzt.
86 5A USB-Smart-Ladegerät #5.
87 5A USB-Smart-Ladegerät #3.
88 10 A Relais für Mehrkontursitze.
89 40A Power-Trittbretter.
91 — Nicht benutzt.
93 15A Beheizte Spiegel.
94 5A USB-Smart-Ladegerät #1.
95 10 A USB-Smart-Ladegerät #2.
96 30A Relais Heckwischermotor
97 40A Relais für Ladeluftkühlerabzieher.
98 15A Getriebeölpumpe.
99 40A Beheizte Hintergrundbeleuchtung.
100 20A Machtpunkt #5.
101 25A Elektrolüfter 2.
102 — Nicht benutzt.
103 — Nicht benutzt.
104 — Nicht benutzt.
105 — Nicht benutzt.
R02 — Antriebsstrang-Steuermodul Relais.
R05 — Elektrolüfter 2 Relais.
Rate article
Sicherungskasten diagramme
Add a comment

© 2024 Sicherungskasten diagramme
