Hier finden Sie die Sicherungskasten-Belegung für den Lincoln Zephyr der Baujahre 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Lincoln Zephyr 2006
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Lincoln Zephyr sind die Sicherung Nr. 15 (Zigarrenanzünder) im Sicherungskasten der Instrumententafel und die Sicherung Nr. 17 (Stromanschluss der Konsole) im Motorraum-Sicherungskasten.
Passagierabteil
Die Sicherungstafel befindet sich unterhalb und links vom Lenkrad neben dem Bremspedal (unter dem Armaturenbrett).
Motorraum

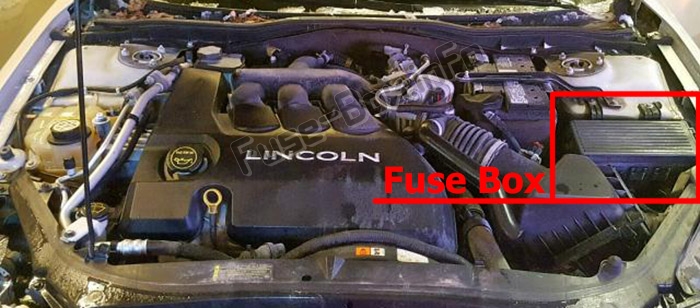

Der Stromverteiler befindet sich im Motorraum (links).
Passagierabteil

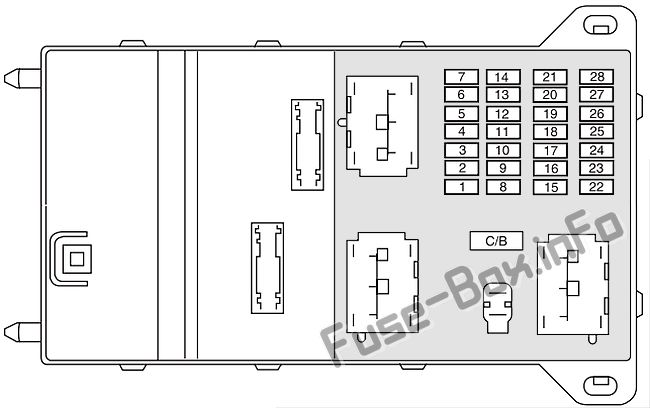

Belegung der Sicherungen im Fahrgastraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 10 A | Rückfahrscheinwerfer, Elektrochromatischer Spiegel |
| 2 | 20A | Hörner |
| 3 | 15A | Batteriesparmodus: Innenleuchten, Pfützenleuchten, Kofferraumleuchte, Handschuhfachleuchte, elektrische Fensterheber hinten |
| 4 | 15A | Parklampen, Kennzeichenleuchten |
| 5 | — | Nicht benutzt |
| 6 | — | Nicht benutzt |
| 7 | — | Nicht benutzt |
| 8 | 30A | Heckscheibenheizung |
| 9 | 10 A | Beheizte Spiegel |
| 10 | 30A | Starterspule, PCM |
| 11 | 15A | Fernlicht |
| 12 | 7,5A | Verzögerungszubehör: Radio-Haupteinheiten, Schiebedach, elektrische Fensterheber vorn, elektrochromatische Spiegel |
| 13 | 7,5A | Kombi, KAM-PCM, Analoguhr, Klimasteuergerät, Kanister-Entlüftungsmagnet |
| 14 | 15A | Waschpumpe |
| fünfzehn | 20A | Feuerzeug |
| 16 | 15A | Türschloss-Betätiger, Kofferraumdeckelschloss-Magnetventil |
| 17 | 20A | Subwoofer, THXII DSP-Modul |
| 18 | 20A | Radio Head Units, OBDII-Anschluss |
| 19 | — | Nicht benutzt |
| 20 | 7,5A | Elektrische Spiegel, DSP (THX/Navigationsradio) |
| 21 | 7,5A | Bremsleuchten |
| 22 | 7,5A | Audio |
| 23 | 7,5A | Wischerrelaisspule, Clusterlogik |
| 24 | 7,5A | OCS (Beifahrersitz), PAD-Anzeige |
| 25 | 7,5A | RCM |
| 26 | 7,5A | PATS-Transceiver, Magnetventil für Bremsschaltsperre, Bremspedalschalter |
| 27 | 7,5A | Cluster, Klimasteuergeräte |
| 28 | 10 A | ABS/Traktionskontrolle, Sitzheizung, Kompass |
| C/B | 30A Leistungsschalter | Fensterheber hinten, verzögertes Zubehör (SJB-Sicherung 12) |
ad vertisements
Motorraum

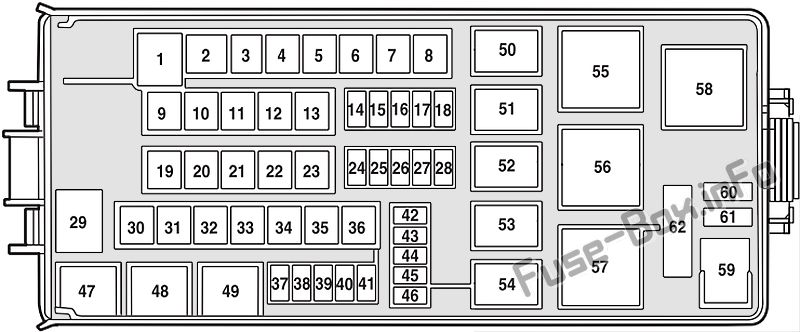

Zuordnung der Sicherungen und Relais im Motorraum
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 60A*** | Einspeisung SJB (Sicherungen 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 40A** | Antriebsstrangleistung |
| 3 | — | Nicht benutzt |
| 4 | 40A** | Gebläsemotor |
| 5 | — | Nicht benutzt |
| 6 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 7 | — | Nicht benutzt |
| 8 | — | Nicht benutzt |
| 9 | 20A** | Wischer |
| 10 | 20A** | ABS-Ventile |
| 11 | 30A** | Sitzheizung, Beifahrersitz beheizt/gekühlt |
| 12 | 30A** | Fahrersitz beheizt/gekühlt |
| 13 | — | Nicht benutzt |
| 14 | 15 A* | Zündschloss |
| fünfzehn | 10 A* | Speichermodullogik |
| 16 | 15 A* | Übertragung |
| 17 | 20A* | Konsolen-Power-Point |
| 18 | 10 A* | Lichtmaschinensensor |
| 19 | 40A** | Logik-Feed zu SJB (Solid State Devices) |
| 20 | 20A** | THXII Verstärker #1 |
| 21 | 20A** | THXII Verstärker #2 |
| 22 | — | Nicht benutzt |
| 23 | 60A** | Einspeisung SJB (Sicherungen 1, 2, 4, 10, 11) |
| 24 | 15 A* | Nebelscheinwerfer |
| 25 | 10 A* | Klimakompressorkupplung |
| 26 | 15 A* | LH HID Abblendlicht |
| 27 | 15 A* | RH HID Abblendlicht |
| 28 | — | Nicht benutzt |
| 29 | 60A*** | Motorkühlgebläse |
| 30 | 30A** | Kraftstoffpumpenrelaisspeisung |
| 31 | 30A** | Elektrischer Beifahrersitz |
| 32 | 30A** | Elektrischer Fahrersitz |
| 33 | 20A** | Monddach |
| 34 | 30A** | Driver Smart Fensterheber |
| 35 | 30A** | Beifahrer Smart Fensterheber |
| 36 | 40A** | ABS-Pumpe |
| 37 | — | Nicht benutzt |
| 38 | — | Nicht benutzt |
| 39 | — | Nicht benutzt |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 15 A* | PCM nicht emissionsbezogen |
| 43 | 15 A* | Spule am Stecker |
| 44 | 15 A* | PCM-Emissionen bezogen |
| 45 | — | Nicht benutzt |
| 46 | 15 A* | Injektoren |
| 47 | 1/2 ISO-Relais | Nebelscheinwerfer |
| 48 | 1/2 ISO-Relais | LH HID Abblendlicht |
| 49 | 1/2 ISO-Relais | RH HID Abblendlicht |
| 50 | 1/2 ISO-Relais | Wischerpark |
| 51 | 1/2 ISO-Relais | Klimaanlage Kupplung |
| 52 | — | Nicht benutzt |
| 53 | 1/2 ISO-Relais | Wischer RUN |
| 54 | — | Nicht benutzt |
| 55 | Vollständiges ISO-Relais | Benzinpumpe |
| 56 | Vollständiges ISO-Relais | Gebläsemotor |
| 57 | Vollständiges ISO-Relais | PCM |
| 58 | — | Nicht benutzt |
| 59 | — | Nicht benutzt |
| 60 | Diode | Benzinpumpe |
| 61 | — | Nicht benutzt |
| 62 | Leistungsschalter | Schonen |
| * – Mini-Sicherungen ** – A1-Sicherungen *** – A3-Sicherungen |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Lincoln Zephyr?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
