In diesem Artikel haben wir die dritte Generation des Lincoln Navigator vor einem Facelift betrachten, von 2007 bis 2014 produzierte Hier finden Sie Sicherungskasten Diagramme von finden Lincoln Navigator 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Lincoln Navigator 2007-2014
Sicherungen für
Zigarettenanzünder (Steckdose): 2007-2008: Nr. 10 ( Steckdose hintere Konsole), Nr. 41 ( Steckdose IP/Konsole), Nr. 51 (Ladeanschluss) und Nr. 52 (Zigarettenanzünder) in der Motorraumsicherung Box.
Seit 2009: Sicherungen #33 (2011-2014: 110 Volt AC Steckdose), #65 (Instrumententafel), #66 (Rückseite der Mittelkonsole), #71 (Powerpoint/Zigarrenanzünder) und #72 (rechte hintere Seitenwand) im Sicherungskasten Motorraum.
Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich unter der rechten Seite der Instrumententafel.
ad vertisements
Um die Verkleidung abzunehmen, ziehen Sie die Verkleidung zu sich heran, schwenken Sie sie seitlich weg und nehmen Sie sie ab.
Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu.
Um es wieder zu installieren, richten Sie die Laschen mit den Rillen auf der Platte aus und drücken Sie sie dann zu.
Um die Abdeckung des Sicherungskastens zu entfernen, drücken Sie die Laschen auf beiden Seiten der Abdeckung ein und ziehen Sie die Abdeckung dann ab.
Um die Abdeckung wieder anzubringen, setzen Sie den oberen Teil der Abdeckung auf die Sicherungstafel und drücken Sie dann auf den unteren Teil der Abdeckung, bis sie hörbar einrastet. Ziehen Sie vorsichtig an der Abdeckung, um sicherzustellen, dass sie richtig sitzt.

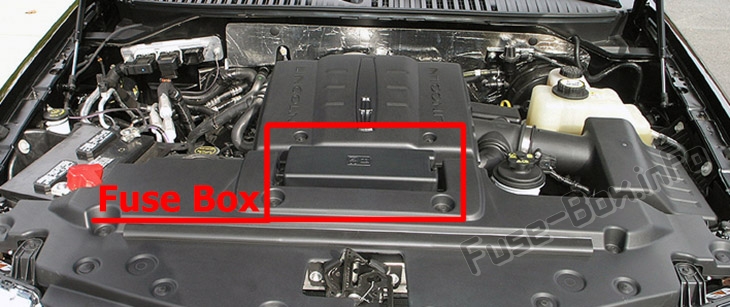

Motorraum

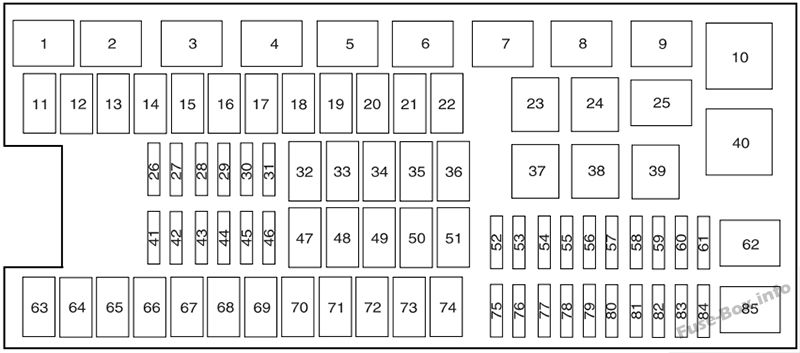

Der Stromverteiler befindet sich im Motorraum.
Sicherungskastendiagramme
2007
Passagierabteil

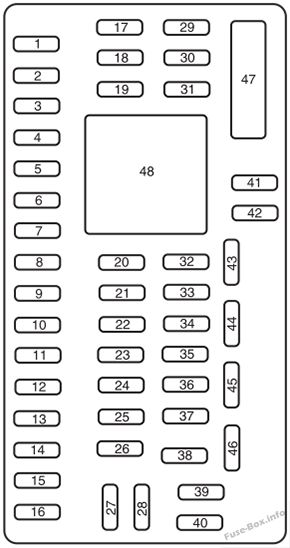

Belegung der Sicherungen im Fahrgastraum (2007)
| # | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Elektrisch verstellbarer Sitz auf der Fahrerseite |
| 3 | 15A | FES |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, Sitzfreigabe 3. Reihe, Brake Shift Interlock (BSI), SPDJB |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Schalter-Hintergrundbeleuchtung, Cargo-Lampen, Puddle-Lampen |
| 11 | 10 A | 4×4 |
| 12 | 7,5A | Schalter für elektrisch verstellbare Spiegel, Memory-Speicher auf der Fahrerseite, Relaismotor für elektrisch anklappbare Spiegel auf der Fahrerseite |
| 13 | 7,5A | Elektrischer Klappspiegelmotor, digitale Signalverarbeitung (DSP) |
| 14 | 10 A | Uhr, Power Heckklappenmodul – Keep-Alive Power, Power Trittbrettmodul – Keep-Alive Power |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Elektronische Feststellbremse lösen |
| 17 | 20A | Alle Verriegelungsmotoren, Heckklappenentriegelung, Liftglass-Entriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parkleuchten Relais |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfslampen |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Kompass, automatisch abblendender Rückspiegel |
| 32 | 10 A | Rückhaltesteuermodul |
| 33 | 10 A | Ebrake |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4 |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker (Audiophiles Radio) |
| 39 | 20A | Radio |
| 40 | 20A | Instrumententafelverstärker, DSP, Radio, 4×4-Modul |
| 41 | 15A | Radio |
| 42 | 10 A | Nachrüstrelaisspule, Anhängerschlepp, Batterieladespule |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Kundenzugriffsfeed |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Nicht verwendet (Ersatz) |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements

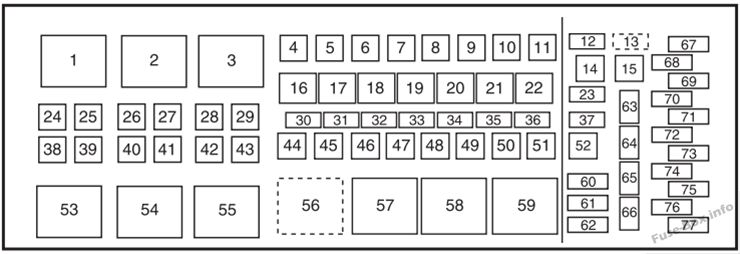

Belegung der Sicherungen im Motorraum (2007)
| # | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Gebläserelais |
| 2 | — | Nicht benutzt |
| 3 | — | Relais Heckscheibenheizung |
| 4 | 30A** | Dritte Sitzreihe (Fahrerseite) |
| 5 | 40A** | Anhängerkupplung (elektrische Bremse) |
| 6 | 60A ** | ABS (Ventile) |
| 7 | 40A** | Power-Trittbretter |
| 8 | 40A** | Sitzheizung/-kühlung |
| 9 | 60A** | ABS (Pumpe) |
| 10 | 20A** | Stromanschluss der hinteren Konsole |
| 11 | 30A** | Zusatzgebläse |
| 12 | 25A* | Anhängerkupplung (Standlicht) |
| 13 | 30A* | Anhängerkupplungsstecker (Batterieladung) |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Klimakupplungsrelais |
| 17 | — | HID-Abblendlichtrelais Fahrerseite |
| 18 | — | Kraftstoffpumpenrelais |
| 19 | — | Backup-Relais |
| 20 | — | Anhängerkupplungsrelais (linker Blinker) |
| 21 | — | Anhängerkupplungsrelais (Blinker rechts) |
| 22 | — | HID-Abblendlichtrelais auf der Beifahrerseite |
| 23 | 15 A* | Beheizte Spiegel |
| 24 | 40A** | Gebläsemotor |
| 25 | — | Nicht benutzt |
| 26 | — | Nicht benutzt |
| 27 | 30A** | Elektrische Heckklappe |
| 28 | 40A** | Heckscheibenheizung, beheizbarer Spiegel |
| 29 | 30A** | Beifahrersitz |
| 30 | 10 A* | Klimaanlage Kupplung |
| 31 | 15 A* | Bremsleuchten |
| 32 | 20 A* | Benzinpumpe |
| 33 | 20 A* | Rückfahrscheinwerfer |
| 34 | 25A* | Anhängerkupplung (Brems-/Blinklicht) |
| 35 | 20 A* | 4×4-Modul |
| 36 | 10 A* | Powertrain Control Module (PCM) – Macht am Leben erhalten, Kanisterentlüftung |
| 37 | 15 A* | Getriebe B+ |
| 38 | 30A** | Dritte Sitzreihe (Beifahrerseite) |
| 39 | 50A** | Luftfederungspumpe |
| 40 | 30A** | Anlasser |
| 41 | 20A** | IP/Konsolen-Power-Point |
| 42 | — | Nicht benutzt |
| 43 | — | Nicht benutzt |
| 44 | 20A** | HID-Abblendscheinwerfer Fahrerseite |
| 45 | 30A** | Fahrersitz |
| 46 | 40A** | Run/Start-Sammelschiene |
| 47 | 30A** | Luftfederung – Magnetspulen |
| 48 | 20A** | HID-Abblendscheinwerfer Beifahrerseite |
| 49 | 30A** | Scheibenwischer/Waschanlage vorn |
| 50 | 30A** | PCM – Sammelschiene |
| 51 | 20A** | Ladestromanschluss |
| 52 | 20A** | Zigarettenanzünder |
| 53 | — | Luftfederungsrelais |
| 54 | — | Anlasserrelais |
| 55 | — | Anhängerkupplungsrelais (Standlicht) |
| 56 | — | Anhängerkupplungsrelais (Batterieladung) |
| 57 | Run/Start-Relais | |
| 58 | — | Nicht benutzt |
| 59 | — | PCM-Relais |
| 60 | — | Nicht benutzt |
| 61 | — | Diode der Klimaanlagenkupplung |
| 62 | — | Kraftstoffpumpendiode |
| 63 | 15 A* | Anhängerkupplung (Rückfahrleuchte) |
| 64 | — | Nicht benutzt |
| 65 | 10 A* | Logik der Luftfederung |
| 66 | — | Nicht benutzt |
| 67 | 10 A* | Gebläsespule |
| 68 | — | Nicht benutzt |
| 69 | 30A* | Run/Start – Sicherungskasten im Fahrgastraum |
| 70 | 20 A* | PCM (Sensoren) – EFC, A/C-Kupplungsspule |
| 71 | 5A* | Brennstoffspule, ISP-R |
| 72 | 20 A* | PCM (Zündspulen) |
| 73 | 5A* | Getriebezündung |
| 74 | 20 A* | PCM (Sensoren) – HEGO/CMS, MAFS, EVMV, CMCV, Geschwindigkeitsdeaktivierungsschalter, VCT |
| 75 | 5A* | 4×4 Magnetspule mit integrierten Radenden (IWE) |
| 76 | 20 A* | PCM – VPWR |
| 77 | 10 A* | ABS-Logik, beheiztes PCV |
| * Mini-Sicherungen ** Patronensicherungen |

2008
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2008)
| # | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Elektrisch verstellbarer Sitz auf der Fahrerseite |
| 3 | 15A | FES, Audio-Rücksitzsteuerung, SDARS |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, Sitzfreigabe 3. Reihe, Brake Shift Interlock (BSI), SPDJB |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrischer Spiegelschalter, Fahrersitzschalter |
| 13 | 7,5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Uhr, Power Heckklappenmodul – Keep-Alive Power, Power Trittbrettmodul – Keep-Alive Power |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Verriegelungsmotoren, Heckklappenentriegelung, Liftglass-Entriegelung |
| 18 | 20A | Nicht verwendet (Ersatz) |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer, Abbiegescheinwerfer |
| 22 | 15A | Parkleuchten Relais |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Kompass, automatisch abblendender Rückspiegel |
| 32 | 10 A | Rückhaltesteuermodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker (audiophiles Radio), THX-Verstärker/DSP |
| 39 | 20A | Radio |
| 40 | 20A | THX-Verstärker/DSP |
| 41 | 15A | Nicht verwendet (Ersatz) |
| 42 | 10 A | Ladespule für Anhängerkupplung |
| 43 | 10 A | Heckwischerlogik |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2008)
| # | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Gebläserelais |
| 2 | — | Nicht benutzt |
| 3 | — | Relais Heckscheibenheizung |
| 4 | 30A** | Sitze in der dritten Reihe (Fahrerseite) |
| 5 | 30A** | Anhängerkupplung (elektrische Bremse) |
| 6 | 60A ** | ABS (Ventile) |
| 7 | 40A** | Power-Trittbretter |
| 8 | 40A** | Sitzheizung/-kühlung |
| 9 | 60A** | ABS (Pumpe) |
| 10 | 20A** | Stromanschluss der hinteren Konsole |
| 11 | 30A** | Zusatzgebläse |
| 12 | 25A* | Anhängerkupplung (Standlicht) |
| 13 | 30A* | Anhängerkupplung (Akkuladung) |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Nicht benutzt |
| 16 | — | Klimakupplungsrelais |
| 17 | — | HID-Scheinwerferrelais Fahrerseite |
| 18 | — | Kraftstoffpumpenrelais |
| 19 | — | Backup-Relais |
| 20 | — | Anhängerkupplungsrelais (linker Blinker) |
| 21 | — | Anhängerkupplungsrelais (Blinker rechts) |
| 22 | — | HID-Scheinwerferrelais auf der Beifahrerseite |
| 23 | 15 A* | Beheizte Spiegel |
| 24 | 40A** | Gebläsemotor |
| 25 | — | Nicht benutzt |
| 26 | — | Nicht benutzt |
| 27 | 30A** | Elektrische Heckklappe |
| 28 | 40A** | Heckscheibenheizung, beheizbarer Spiegel |
| 29 | 30A** | Beifahrersitz |
| 30 | 10 A* | Klimaanlage Kupplung |
| 31 | 15 A* | Bremsleuchten |
| 32 | 20A* | Benzinpumpe |
| 33 | 20A* | Rückfahrscheinwerfer |
| 34 | 25A* | Anhängerkupplung (Brems-/Blinklicht) |
| 35 | 20A* | 4×4-Modul |
| 36 | 10 A* | Powertrain Control Module (PCM) – Macht am Leben erhalten, Kanisterentlüftung |
| 37 | 15 A* | Getriebe B+ |
| 38 | 30A** | Sitze in der dritten Reihe (Beifahrerseite) |
| 39 | 60A** | Luftfederungspumpe |
| 40 | 30A** | Anlasser |
| 41 | 20A** | IP/Konsolen-Power-Point |
| 42 | — | Nicht benutzt |
| 43 | — | Nicht benutzt |
| 44 | 20A** | HID-Scheinwerfer Fahrerseite |
| 45 | 30A** | Fahrersitz |
| 46 | 40A** | Run/Start-Sammelschiene |
| 47 | 30A** | Luftfederung – Magnetspulen |
| 48 | 20A** | HID-Scheinwerfer auf der Beifahrerseite |
| 49 | 30A** | Scheibenwischer/Waschanlage vorn |
| 50 | 30A** | PCM – Sammelschiene |
| 51 | 20A** | Ladestromanschluss |
| 52 | 20A** | Zigarettenanzünder |
| 53 | — | Luftfederungsrelais |
| 54 | — | Anlasserrelais |
| 55 | — | Anhängerkupplungsrelais (Standlicht) |
| 56 | — | Anhängerkupplungsrelais (Batterieladung) |
| 57 | — | Run/Start-Relais |
| 58 | — | Nicht benutzt |
| 59 | — | PCM-Relais |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Nicht benutzt |
| 62 | — | Kraftstoffpumpendiode |
| 63 | 15 A* | Anhängerkupplung (Rückfahrleuchte) |
| 64 | — | Nicht benutzt |
| 65 | 10 A* | Logik der Luftfederung |
| 66 | — | Nicht benutzt |
| 67 | 10 A* | Gebläsespule |
| 68 | — | Nicht benutzt |
| 69 | 30A* | Run/Start – Sicherungstafel im Fahrgastraum |
| 70 | 20A* | PCM (Sensoren) – EFC, A/C-Kupplungsspule |
| 71 | 5A* | Brennstoffspule, ISP-R |
| 72 | 20A* | PCM (Zündspulen) |
| 73 | 5A* | Getriebezündung |
| 74 | 20A* | PCM (Sensoren) – HEGO/CMS, MAFS, EVMV, CMCV, Geschwindigkeitsdeaktivierungsschalter, VCT |
| 75 | 5A* | 4×4 Magnetspule mit integrierten Radenden (IWE) |
| 76 | 20A* | PCM – VPWR |
| 77 | 10 A* | ABS-Logik, beheiztes PCV |
| * Mini-Sicherungen ** Patronensicherungen |
2009
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2009)
| # | Amperebewertung | Schutzschaltungen |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Elektrisch verstellbarer Sitz auf der Fahrerseite |
| 3 | 15A | FES, Audio-Rücksitzsteuerung, SDARS, SYNC |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, 3. Sitzreihe aktivieren, Brake Shift Interlock (BSI), SPDJB |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrischer Spiegelschalter, Fahrersitzschalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Uhr, Power Heckklappenmodul – Keep-Alive Power, Power Trittbrettmodul – Keep-Alive Power |
| fünfzehn | 10 A | Klimakontrolle |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Alle Verriegelungsmotoren, Heckklappenentriegelung, Liftglass-Entriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer, Abbiegescheinwerfer |
| 22 | 15A | Parkleuchten Relais |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Rückhaltesteuermodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten |
| 36 | 5A | PATS-Transceiver |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer/Verstärker (audiophiles Radio), THX-Verstärker/DSP |
| 39 | 20A | Radio |
| 40 | 20A | THX-Verstärker/DSP |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Schiebedach, automatisch abblendender Rückspiegel |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Ladespule für Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2009)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | PCM-Leistungsrelais |
| 2 | — | Anlasserrelais |
| 3 | — | Nicht benutzt |
| 4 | — | Anhängerschlepprelais |
| 5 | Kraftstoffpumpenrelais | |
| 6 | — | Anhängerkupplung Standlichtrelais |
| 7 | — | Beheizte Hintergrundbeleuchtung/Spiegelrelais |
| 8 | — | Nicht benutzt |
| 9 | — | Run/Start-Relais |
| 10 | — | Relais Luftfederung hinten (RAS) |
| 11 | 40A** | Leistungsstarke Trittbrettmotoren |
| 12 | 40A** | Run/Start-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | — | Nicht benutzt |
| fünfzehn | 20A** | Rechtes HID-Relais |
| 16 | 20A** | Nicht benutzt |
| 17 | 20A** | Linkes HID-Relais |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | Einspeisung des Relais der hinteren Luftfederung |
| 20 | 20A** | Nicht benutzt |
| 21 | 30A** | Batterieladung für Anhängerschlepp |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Nicht benutzt |
| 25 | — | Rechtes HID-Relais |
| 26 | 15 A* | TCM-Leistung |
| 27 | 20 A* | 4×4 HUT1 |
| 28 | 25A* | Anhängerkupplung Standlicht Relais Feed |
| 29 | 20 A* | Rückfahrscheinwerfer, IWD-Magnetventil |
| 30 | 10 A* | Klimaanlage Kupplung |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Relaisspeisung des Gebläsemotors |
| 33 | — | Nicht benutzt |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | PCM-Relais |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Backup-Lampen |
| 40 | — | Gebläsemotorrelais |
| 41 | 10 A* | TCM PCM KAPWR |
| 42 | — | Nicht benutzt |
| 43 | 15 A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplungsstopp-Wenderelais-Feed |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | Luftfederungsmodul hinten |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotor vorne |
| 51 | 40A** | Beheizte Hintergrundbeleuchtung/Spiegelrelais |
| 52 | 10 A* | ABS R/S-Feed |
| 53 | 10 A* | R/S-Feed des hinteren Luftfederungsmoduls |
| 54 | 5A* | TCM R/S-Leistung |
| 55 | 5A* | Kraftstoffpumpenrelais R/S feed |
| 56 | 30A* | SPJB R/S-Feed |
| 57 | 10 A* | Gebläsemotor R/S-Vorschub |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15 A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | LT HID-Lampenrelais |
| 63 | — | Nicht benutzt |
| 64 | 30A** | Monddach |
| 65 | 20A** | Hilfsenergiepunkt |
| 66 | 20A** | Hilfsenergiepunkt |
| 67 | 40A** | Klimatisierte Sitze |
| 68 | 60A** | ABS-Ventile |
| 69 | 60A** | ABS-Pumpe |
| 70 | 40A** | Elektrischer Sitz in der dritten Reihe links und rechts |
| 71 | 20A** | Hilfsenergiepunkt |
| 72 | 20A** | Hilfsenergiepunkt |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz/DSM |
| 75 | 20 A* | PCM – VPWR1 |
| 76 | 20 A* | PCM – VPWR2 |
| 77 | 15 A* | VPWR4, Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | PCM – VPWR3 |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2010
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2010)
| # | Amperebewertung | Schutzschaltungen |
|---|---|---|
| 1 | 30A | Intelligentes Fenster #1 |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Family-Entertainment-System, Audio-Rücksitzsteuerung, Satellitenradio, SYNC® |
| 4 | 30A | Intelligentes Fenster #2 |
| 5 | 10 A | Tastaturbeleuchtung, 3. Sitzreihe aktivieren, Bremsschaltsperre (BSI), Fahrgastraum-Sicherungstafel |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer, THX-Verstärker |
| 39 | 20A | Radio |
| 40 | 20A | Navigationssystem |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Schiebedach, automatisch abblendender Rückspiegel |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Monddach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2010)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 2 | — | Anlasserrelais |
| 3 | — | Elektronisches Relais Lüfter 2 |
| 4 | — | Batterieladerelais Anhängerkupplung |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Run/Start (R/S) Relais |
| 10 | — | Relais Luftfederung hinten (RAS) |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | R/S-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | 20A** | Scheinwerferrelais mit hoher Intensitätsentladung (HID) rechts |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | 20A** | HID-Scheinwerferrelais links |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | RAS-Relaisspeisung |
| 20 | — | Nicht benutzt |
| 21 | 30A** | Batterieladung des Anhängerschleppers |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Anhängerkupplung Standlichtrelais |
| 25 | — | HID-Scheinwerferrelais rechts |
| 26 | 15A* | Keep-Alive-Power des Getriebesteuermoduls (TCM) |
| 27 | 20 A* | 4×4 |
| 28 | 2 5 A* | Anhängerkupplung Standlichtrelais |
| 29 | 20 A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Klimakupplungsrelais |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | — | Nicht benutzt |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | PCM-Relais |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Gebläsemotorrelais |
| 41 | 10 A* | PCM-Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplungs-Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | RAS-Modul |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotor vorne |
| 51 | 40A** | Relais Heckscheibenheizung/Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem (ABS) R/S-Feed |
| 53 | 10 A* | RAS-Modul |
| 54 | 5A* | TCM-R/S-Feed |
| 55 | 5A* | Kraftstoffpumpenrelaisspule R/S feed |
| 56 | 30A* | R/S-Feed im Fahrgastraum |
| 57 | 10 A* | Gebläsemotor R/S-Vorschub |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15A* | Beheizte Spiegel |
| 60 | — | One-Touch-Startdiode |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | HID-Scheinwerferrelais links |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Hilfsenergiepunkt 2 |
| 66 | 20A** | Hilfsenergiepunkt 3 |
| 67 | 40A** | Klimatisierte Sitze |
| 68 | 60A** | ABS-Ventile |
| 69 | 60A** | ABS-Pumpe |
| 70 | 40A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Hilfsenergiepunkt 4 |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20 A* | Fahrzeugleistung 1 – PCM |
| 76 | 20 A* | Fahrzeugleistung 2 – PCM |
| 77 | 15A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | Fahrzeugleistung 3 – PCM |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2011, 2012, 2013
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2011, 2012, 2013)
| # | Amperebewertung | Schutzschaltungen |
|---|---|---|
| 1 | 30A | Fahrerfenster |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Audio-Rücksitzsteuerung, Satellitenradio, SYNC® |
| 4 | 30A | Beifahrerfenster |
| 5 | 10 A | Tastaturbeleuchtung, Aktivierung der 3. Sitzreihe, Brems-Schaltsperre, Logikstromversorgung des intelligenten Sicherungsfelds |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendscheinwerfer (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power, Uhr |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten, Sitzheizung 2. Reihe |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer, THX-Verstärker |
| 39 | 20A | Radio |
| 40 | 20A | THX-Verstärker |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Schiebedach, automatisch abblendender Rückspiegel, 110 Volt Wechselstromanschluss |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Schiebedach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2011, 2012, 2013)
| # | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Batterieladerelais Anhängerkupplung |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Lauf/Start-Relais |
| 10 | — | Relais Luftfederung hinten |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | Lauf/Start-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | 20A** | Rechtes Scheinwerferrelais mit hoher Intensitätsentladung |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 18 | 30A** | Anhängerbremse |
| 19 | 60A** | Einspeisung des Relais der hinteren Luftfederung |
| 20 | — | Nicht benutzt |
| 21 | 30A** | Batterieladerelais Anhängerkupplung |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Klimakupplungsrelais |
| 24 | — | Anhängerkupplung Standlichtrelais |
| 25 | — | HID-Scheinwerferrelais rechts |
| 26 | – / 15A* | Nicht verwendet / Getriebesteuergerät (TCM) Keep-Alive-Power (2011) |
| 27 | 20 A* | 4×4 |
| 28 | 2 5 A* | Anhängerkupplung Standlichtrelais |
| 29 | 20 A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Klimakupplungsrelais |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | 40A** | 110 Volt Wechselstrom-Steckdose |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | Relais des Antriebsstrangsteuermoduls |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Elektronisches Relais Lüfter 2 |
| 41 | 10 A* | Antriebsstrangsteuermodul Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20 A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplungs-Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | 30A** | Luftfederungsmodul hinten |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotorrelais vorne |
| 51 | 40A** | Relais Heckscheibenheizung/Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem Lauf/Start Vorschub |
| 53 | 10 A* | Luftfederungsmodul hinten |
| 54 | – / 5A* | Nicht verwendet / TCM R/S-Feed (2011) |
| 55 | 5A* | Kraftstoffpumpenrelaisspule laufen/starten Vorschub |
| 56 | 30A* | Fahrgastraum-Sicherungstafel Run/Start Feed |
| 57 | 10 A* | Relaisspule des Gebläsemotors |
| 58 | 15A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15A* | Beheizte Spiegel |
| 60 | — | Nicht benutzt |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (Rückseite der Mittelkonsole) |
| 67 | 40A** | Klimatisierte Sitze in der ersten Reihe |
| 68 | 60A** | Ventile des Antiblockiersystems |
| 69 | 60A** | Pumpe des Antiblockiersystems |
| 70 | 30A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Zusatzsteckdose (rechte hintere Seitenwand) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20 A* | Fahrzeugleistung 1 – Antriebsstrang-Steuermodul |
| 76 | 20 A* | Fahrzeugleistung 2 – Antriebsstrangsteuermodul |
| 77 | 15A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20 A* | Fahrzeugleistung 3 – Antriebsstrangsteuermodul |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2014
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2014)
| # | Amperebewertung | Schutzschaltungen |
|---|---|---|
| 1 | 30A | Fahrerfenster |
| 2 | 15A | Treiberseitiges Speichermodul |
| 3 | 15A | Audio-Rücksitzsteuerung, Satellitenradio, SYNC |
| 4 | 30A | Beifahrerfenster |
| 5 | 10 A | Tastaturbeleuchtung, Aktivierung der 3. Sitzreihe, Brems-Schaltsperre, Logikstromversorgung des intelligenten Sicherungsfelds |
| 6 | 20A | Blinker |
| 7 | 10 A | Abblendscheinwerfer (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung |
| 10 | 15A | Hintergrundbeleuchtung schalten, Puddle-Lampen |
| 11 | 10 A | Nicht verwendet (Ersatz) |
| 12 | 7,5A | Elektrische Spiegel, Fahrersitz-Memory-Schalter |
| 13 | 5A | Nicht verwendet (Ersatz) |
| 14 | 10 A | Elektrisches Heckklappenmodul – Keep-Alive-Power, Uhr |
| fünfzehn | 10 A | Klimatisierung, Global Positioning Satellite Module |
| 16 | 15A | Nicht verwendet (Ersatz) |
| 17 | 20A | Türschlösser, Heckklappenentriegelung, Heckscheibenentriegelung |
| 18 | 20A | Sitzheizung in der zweiten Reihe |
| 19 | 25A | Heckscheibenwischer |
| 20 | 15A | Einstellbare Pedale, Datalink |
| 21 | 15A | Nebelscheinwerfer |
| 22 | 15A | Parklampen |
| 23 | 15A | Fernlicht Scheinwerfer |
| 24 | 20A | Horn |
| 25 | 10 A | Bedarfsleuchten, Handschuhfach, Visier |
| 26 | 10 A | Kombiinstrument |
| 27 | 20A | Zündschloss |
| 28 | 5A | Radio |
| 29 | 5A | Kombiinstrument |
| 30 | 5A | Nicht verwendet (Ersatz) |
| 31 | 10 A | Nicht verwendet (Ersatz) |
| 32 | 10 A | Airbagmodul |
| 33 | 10 A | Nicht verwendet (Ersatz) |
| 34 | 5A | Nicht verwendet (Ersatz) |
| 35 | 10 A | Parkassistent hinten, 4×4, Videokamera hinten, Sitzheizung 2. Reihe |
| 36 | 5A | Passives Diebstahlschutzsystem |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer, THX-Verstärker |
| 39 | 20A | Radio |
| 40 | 20A | THX-Verstärker |
| 41 | 15A | Elektrische Fensterheber, elektrische Lüftungsöffnungen, elektrisches Schiebedach, automatisch abblendender Rückspiegel, 110-Volt-Wechselstromanschluss |
| 42 | 10 A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Heckwischerlogik, Regensensor |
| 44 | 10 A | Batterieladerelaisspule Anhängerkupplung |
| 45 | 5A | Frontwischerlogik |
| 46 | 7,5A | Klimatisierung, Zusatzrelaissteuerung |
| 47 | 30A Leistungsschalter | Elektrische Fensterheber, Schiebedach |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2014)
| # | Amperebewertung | Geschützte Stromkreise |
|---|---|---|
| 1 | — | Relais des Antriebsstrangsteuermoduls |
| 2 | — | Anlasserrelais |
| 3 | — | Gebläsemotorrelais |
| 4 | — | Batterieladerelais Anhängerkupplung |
| 5 | — | Kraftstoffpumpenrelais |
| 6 | — | Relais für elektronisches Gebläse 1 |
| 7 | — | Relais Heckscheibenheizung/Spiegelheizung |
| 8 | — | Elektronisches Lüfter 3 Relais |
| 9 | — | Lauf/Start-Relais |
| 10 | — | Nicht benutzt |
| 11 | 40A** | Power-Trittbrett |
| 12 | 40A** | Lauf/Start-Relais |
| 13 | 30A ** | Anlasserrelais |
| 14 | 40A** | Elektronischer Lüfter |
| fünfzehn | 20A** | Rechtes Scheinwerferrelais mit hoher Intensitätsentladung |
| 16 | 40A** | Elektronischer Lüfter |
| 17 | 20A** | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 18 | 30A** | Anhängerbremse |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | 30A** | Batterieladerelais Anhängerkupplung |
| 22 | 30A** | Elektrischer Beifahrersitz |
| 23 | — | Kupplungsrelais der Klimaanlage |
| 24 | — | Anhängerkupplung Standlichtrelais |
| 25 | — | Rechtes Scheinwerferrelais mit hoher Intensitätsentladung |
| 26 | — | Nicht benutzt |
| 27 | 20A* | 4×4 |
| 28 | 25A* | Anhängerkupplung Standlichtrelais |
| 29 | 20A* | Rückfahrscheinwerfer, integriertes Magnetventil am Radende |
| 30 | 10 A* | Kupplungsrelais der Klimaanlage |
| 31 | — | Nicht benutzt |
| 32 | 40A** | Gebläsemotorrelais |
| 33 | 40A** | 110-Volt-Wechselstrom-Steckdose |
| 34 | 30A** | Hilfsgebläsemotor |
| 35 | 30A** | Relais des Antriebsstrangsteuermoduls |
| 36 | 30A** | Elektrische Heckklappe |
| 37 | — | Anhängerkupplung linkes Stopp-/Abbiegerelais |
| 38 | — | Anhängerkupplung rechts Stopp/Abbiegerelais |
| 39 | — | Relais Rückfahrleuchten |
| 40 | — | Elektronisches Relais Lüfter 2 |
| 41 | 10 A* | Antriebsstrangsteuermodul Keep-Alive-Power |
| 42 | — | Nicht benutzt |
| 43 | 5A* | Bremse Ein/Aus-Schalter |
| 44 | 20A* | Kraftstoffpumpenrelais |
| 45 | 25A* | Anhängerkupplungs-Brems-/Blinkerrelais |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 30A** | Wischermotorrelais vorne |
| 51 | 40A** | Relais Heckscheibenheizung und Spiegelheizung |
| 52 | 10 A* | Antiblockiersystem Lauf/Start Vorschub |
| 53 | — | Nicht benutzt |
| 54 | — | Nicht benutzt |
| 55 | 5A* | Kraftstoffpumpenrelaisspule laufen/starten Vorschub |
| 56 | 30A* | Fahrgastraum-Sicherungstafel Run/Start Feed |
| 57 | 10 A* | Relaisspule des Gebläsemotors |
| 58 | 15 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 59 | 15 A* | Beheizte Spiegel |
| 60 | — | Nicht benutzt |
| 61 | — | Kraftstoffpumpendiode |
| 62 | — | Linkes Scheinwerferrelais mit hoher Intensitätsentladung |
| 63 | 25A** | Elektronischer Lüfter |
| 64 | 30A** | Monddach |
| 65 | 20A** | Zusatzsteckdose (Instrumententafel) |
| 66 | 20A** | Zusatzsteckdose (Rückseite der Mittelkonsole) |
| 67 | 40A** | Klimatisierte Sitze in der ersten Reihe |
| 68 | 60A** | Ventile des Antiblockiersystems |
| 69 | 60A** | Pumpe des Antiblockiersystems |
| 70 | 30A** | Elektrischer Sitz in der dritten Reihe |
| 71 | 20A** | Zusatzsteckdose/Zigarrenanzünder |
| 72 | 20A** | Zusatzsteckdose (rechte hintere Seitenwand) |
| 73 | — | Nicht benutzt |
| 74 | 30A** | Elektrischer Fahrersitz |
| 75 | 20A* | Fahrzeugleistung 1 – Antriebsstrang-Steuermodul |
| 76 | 20A* | Fahrzeugleistung 2 – Antriebsstrangsteuermodul |
| 77 | 15 A* | Fahrzeugleistung 4 – Zündspulen |
| 78 | — | Nicht benutzt |
| 79 | 20A* | Fahrzeugleistung 3 – Antriebsstrangsteuermodul |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | — | Nicht benutzt |
| 83 | — | Nicht benutzt |
| 84 | — | Nicht benutzt |
| 85 | — | Wischermotorrelais |
| * Mini-Sicherungen ** Patronensicherungen |
