Sicherungsanordnung Lincoln Navigator 1998-2002
Sicherungen des Zigarettenanzünders (Steckdose):
1998: Nr. 10 (I/P-Zusatzsteckdose), Nr. 11 (Zusatzsteckdose der Konsole) im Sicherungskasten der Instrumententafel und Sicherung Nr. 3 (Zigarrenanzünder) im Motorraumsicherungskasten .
1999-2002: Sicherung Nr. 3 (Zigarrenanzünder) im Sicherungskasten der Instrumententafel und Sicherungen Nr. 1 (Power Point), Nr. 4 (Power Point) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich unterhalb und links vom Lenkrad hinter der Abdeckung.
Motorraum
Der Stromverteiler befindet sich im Motorraum (auf der Fahrerseite).
1998

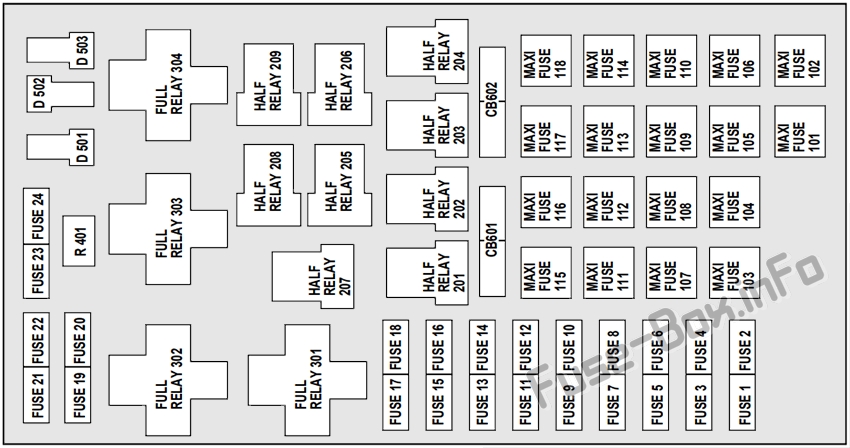

1999-2002
Sicherungsdiagramme
1998
Passagierabteil
ad vertisements

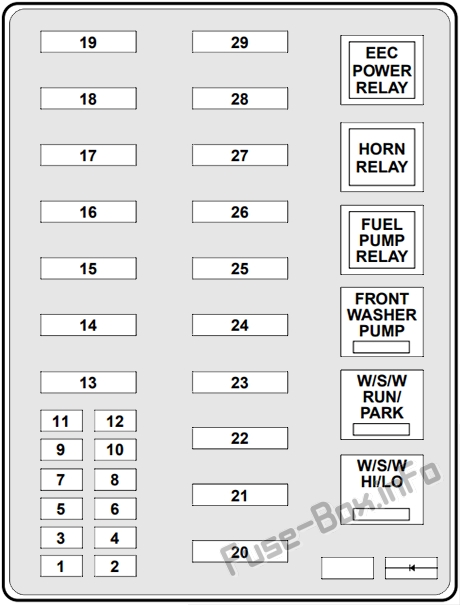

Zuordnung der Sicherungen und Relais im Fahrgastraum (1998)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Anhängerkupplungs-Lauflichtrelais, Anhängerkupplungs-Rückfahrleuchtenrelais |
| 2 | 10 A | Airbag-Diagnosemonitor |
| 3 | 30A | All-Entsperrrelais, All-Lock-Relais, Fahrer-Entsperrrelais |
| 4 | 15A | Luftfederungs-Sendeschalter |
| 5 | 20A | Horn Relais |
| 6 | 30A | Radio, Premium-Sound-Verstärker, CD-Wechsler, hinteres integriertes Bedienfeld, Subwoofer-Power |
| 7 | 15A | Hauptlichtschalter, Standlichtrelais |
| 8 | 30A | Hauptlichtschalter, Scheinwerferrelais, Multifunktionsschalter |
| 9 | 15A | Tagfahrlicht (DRL) Modul, Nebelscheinwerferrelais |
| 10 | 25A | I/P-Zusatzsteckdose |
| 11 | 25A | Konsolen-Zusatzsteckdose |
| 12 | 10 A | Motorrelais Heckwischer oben, Motorrelais Heckwischer unten |
| 13 | 30A | A/C-Hilfsrelais |
| 14 | 60A | 4-Rad-Antiblockiersystem (4WABS) Modul |
| fünfzehn | 50A | Halbleiter-Kompressorrelais der Luftfederung |
| 16 | 40A | Laderelais für Anhängerkupplung, Mini-Sicherungsblock (Sicherung 2), Relais für Anhängerkupplung rechts, Relais für Anhängerkupplung links |
| 17 | 30A | Verteilergetriebe-Schaltrelais, Drehmoment-auf-Bedarfs-Relais |
| 18 | 30A | Memory-Sitzmodul |
| 19 | 20A | Kraftstoffpumpenrelais |
| 20 | 50A | Zündschloss |
| 21 | 50A | Zündschloss |
| 22 | 50A | Anschlusskasten Sicherung/Relaisfeld Batterieversorgung Panel |
| 23 | 40A | I/P-Gebläserelais |
| 24 | 30A | PCM-Leistungsrelais, Mini-Sicherungsblock (Sicherung 1), Antriebsstrang-Steuermodul |
| 25 | 30A (CB) | Anschlusskasten-Sicherungs-/Relaisfeld, ACC-Verzögerungsrelais |
| 26 | 30A | Schalter für elektrisch verstellbaren Beifahrersitz |
| 27 | 40A | Anschlusskasten-Sicherungs-/Relaisfeld, beheiztes Netzrelais |
| 28 | 30A | Elektronische Anhängerbremssteuerung |
| 29 | 30A | RPO-Relaisblock, Lüftungsfenster/Monddach-Relais |
ad vertisements
Hauptsicherungskasten Motorraum
Zuordnung der Sicherungen und Relais im Stromverteiler (1998)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 15A | Blinkrelais |
| 2 | 5A | Kombiinstrument, Overhead Trip Computer (OTC)-Modul, Redundantes Lenkungssteuermodul, elektronisches automatisches Temperaturregelungsmodul (EATC), Uhr |
| 3 | 25A | Feuerzeug |
| 4 | 5A | Standlichtrelais, Scheinwerferrelais, Autolamp-Modul, Remote-Anti-Diebstahl-Personality-Modul (RAP), elektrisch verstellbarer Spiegelschalter, Memory-Sitz- und Spiegelmodul, elektrisch verstellbarer Fahrersitz-Steuerungsschalter, Memory-Sitzschalter |
| 5 | 15A | Digitaler Reichweitensensor (DTR), Tagfahrlichtmodul (DRL), Servo-/Verstärkerbaugruppe für Geschwindigkeitsregelung, EATC-Kupplungsrelais |
| 6 | 5A | Schaltsperren-Aktuator, generisches elektronisches Modul (GEM), 4-Rad-Luftfederung 4WAS-Modul, Kompasssensor, Lenkraddrehungssensor, beheiztes Gitterrelais, Overhead Trip Computer (OTC)-Modul |
| 7 | 5A | Zusatzklimarelais, Konsolengebläsemotor |
| 8 | 5A | Radio, Hauptlichtschalter, Remote Anti-Theft Personality (RAP)-Modul, Generic Electronic Module (GEM), Zündschalter, Uhr |
| 9 | – | Nicht benutzt |
| 10 | – | Nicht benutzt |
| 11 | 30A | Scheibenwaschpumpenrelais, Wischerlauf-/Parkrelais |
| 12 | 5A | Datenverbindungsanschluss (DLC) |
| 13 | 15A | Brems-Ein/Aus-Schalter (BOO), Bremsdruckschalter |
| 14 | 15A | Batteriesparrelais, Innenleuchtenrelais |
| fünfzehn | 5A | Generisches elektronisches Modul (GEM), SecuriLock |
| 16 | 20A | Kombiinstrument (ohne DRL), Tagfahrlichtmodul (DRL), Fernlicht-Scheinwerfer (Stromversorgung über Multifunktionsschalter) |
| 17 | 10 A | Beheizter Schalter mit Hintergrundbeleuchtung, linker Strom-/beheizter Signalspiegel, rechter Strom-/beheizter Signalspiegel |
| 18 | 5A | Hauptlichtschalter, generisches elektronisches Modul (GEM), Instrumentenbeleuchtung, (Stromversorgung über den Hauptlichtschalter), Standlichtrelais, elektronische Anhängerbremssteuerung, Anhängerkupplungs-Lauflichtrelais, linke Seitenmarkierungsleuchten, rechte Seitenmarkierungsleuchten, vorne links Park-/Blinklicht, Park-/Blinklicht vorne rechts, Brems-/Park-/Abbiegelicht links, Brems-/Park-/Abbiegelicht rechts, Kennzeichenleuchte links, Kennzeichenleuchte rechts |
| 19 | 10 A | Kombiinstrument, Airbag-Diagnosemonitor |
| 20 | 5A | 4-Rad-Luftfederung 4WAS Generic Electronic Module (GEM), Memory-Sitz- und Spiegelmodul |
| 21 | 15A | DTR-Sensor (Digital Transmission Range), Sicherungs-/Relaisfeld des Anschlusskastens (Sicherung 20) |
| 22 | 10 A | Airbag-Diagnosemonitor, Zündungsmuster |
| 23 | 10 A | Anhängerkupplungsbatterieladerelais, 4X4 Mittelachsen-Trennmagnet, 4X2 Mittelachsen-Trennmagnet, elektronischer Tag/Nacht-Spiegel, integriertes Heckbedienfeld, Zusatz-A/C-Modus-Aktuator, Zusatz-A/C-Steuermodul, Zusatz-A/C-Misch-Aktuator-Blinkleuchte Relais |
| 24 | 10 A | Elektronisches automatisches Temperaturregelungsmodul (EATC), Konsolengebläserelais, A/C-Zusatzrelais |
| 25 | 5A | 4-Rad-Antiblockiersystem (4WABS) Modul 4WABS Relais |
| 26 | 10 A | Tagfahrlichtmodul (DRL), rechter Scheinwerfer (Pulver über Multifunktions-Swatch geliefert) |
| 27 | 5A | Hauptlichtmuster, Nebelscheinwerferrelais |
| 28 | 10 A | Linker Scheinwerfer |
| 29 | 5A | Autolamp-Modul, Kombiinstrument, Transmission Control Swatch (TCS) |
| 30 | 30A | Funkentstörkondensator, PCM-Leistungsdiode, Spule auf Steckern, PCM-Pulverrelais, SecuriLock |
| 31 | – | Nicht benutzt |
ad vertisements
Sicherungen der Primärbatterie
| № | Stromstärke | Beschreibung |
|---|---|---|
| 1 | 175 | Power Network Box Megafuse |
| 2 | 175 | Lichtmaschine Megafuse |
| 3 | 20 | Generatorfeld-Minisicherung |
Motor Mini-Sicherungskasten
| № | Stromstärke | Beschreibung |
|---|---|---|
| 1 | 5A | Antriebsstrang-Steuermodul (PCM) |
| 2 | 20A | Anhängerkupplung Brems-/Blinkleuchten |
| 3 | 10 A | Integriertes Audio-Bedienfeld (RICP), CD-Wechsler, Radio |
| 4 | 10 A | Trittbrettlampen |
| 5 | 20A | Verstärker, Subwoofer-Verstärker |
| 6 | — | Nicht benutzt |
1999
ad vertisements
Passagierabteil

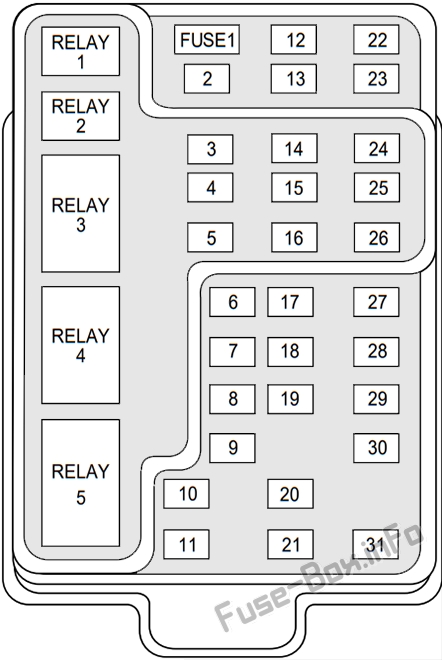

Zuordnung der Sicherungen und Relais im Fahrgastraum (1999)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 25A | Audio |
| 2 | 5A | Uhr, Overhead Trip Computer, Electronic Automatic Temperature Control (EATC), Powertrain Control Module (PCM), Cluster |
| 3 | 20A | Zigarettenanzünder, OBD-II-Scan-Tool-Anschluss |
| 4 | 15A | Autolamp-Modul, Remote Entry-Modul, Spiegel, Memory-Modul, verstellbare Pedale, Luftfederungsschalter |
| 5 | 15A | AC-Kupplungsrelais, Geschwindigkeitssteuermodul, Rückfahrscheinwerfer, EVO-Modul, Klimamodusschalter, Tagfahrlichtrelais |
| 6 | 5A | Kombi, Overhead-Trip-Computer, Kompass, Lenkungssensor, Magnetventil für Bremsschaltsperre, Luftfederungsmodul, GEM-Modul |
| 7 | 5A | Aux A/C Gebläserelais, Konsolengebläse |
| 8 | 5A | Funk, Ferneingabemodul, Handy, Uhr, GEM-Modul |
| 9 | — | Nicht benutzt |
| 10 | — | Nicht benutzt |
| 11 | 30A | Scheibenwischerpumpenrelais, Scheibenwischer-Lauf-/Parkrelais, Scheibenwischer-Hi/LO-Relais, Scheibenwischermotor, Heckscheibenwaschpumpenrelais |
| 12 | — | Nicht benutzt |
| 13 | 20A | Bremslichtschalter (Lampen), Blinker/Warnblinker, Geschwindigkeitskontrollmodul |
| 14 | 15A | Heckscheibenwischer, Trittbrettleuchten, Batteriesparrelais, Innenleuchtenrelais, Zubehörverzögerungsrelais (elektrische Fensterheber, Klappfenster, Audio) |
| fünfzehn | 5A | Bremslichtschalter, (Geschwindigkeitskontrolle, Bremsschaltsperre, ABS, PCM-Moduleingänge), GEM-Modul |
| 16 | 20A | Scheinwerfer (Hi Beams), Cluster (Hi Beam Indicator) |
| 17 | 10 A | Beheizte Spiegel/Heckscheibenheizungsanzeige |
| 18 | 5A | Instrumentenbeleuchtung (Dimmerschalter Power), Uhr (Dimmer) |
| 19 | — | Nicht benutzt |
| 20 | 5A | Audio, Vierrad-Luftfederungsmodul (4WAS), Speichermodul, GEM-Modul, digitaler Getriebebereichswähler |
| 21 | 15A | Starterrelais, Sicherung 20 |
| 22 | 10 A | Airbagmodul |
| 23 | 10 A | Elektrochromer Spiegel, Aux A/C, Sitzheizung, Anhängerkupplung Batterieladung, Blinker/Warnblinker, Konsolen-Blower-Door-Aktuator |
| 24 | 10 A | Klimamodusschalter (Gebläserelais), EATC (über Sicherung 7), EATC-Gebläserelais |
| 25 | 5A | 4-Rad-Antiblockiersystem (4WABS) Modul |
| 26 | 10 A | Abblendlicht rechts |
| 27 | 5A | Nebelscheinwerferrelais und Nebelscheinwerferanzeige |
| 28 | 10 A | Abblendlicht links |
| 29 | 5A | Autolamp-Modul, Getriebe-Overdrive-Steuerschalter |
| 30 | 30A | Passiver Anti-Diebstahl-Transceiver, Cluster, Zündspulen, Relais des Antriebsstrangsteuermoduls |
| 31 | 10 A | Integriertes Bedienfeld auf der Rückseite (Audio), CD-Player, Mobiltelefon |
| Relais 1 | — | Innenleuchtenrelais |
| Relais 2 | — | Batteriesparrelais |
| Relais 3 | — | Relais Heckscheibenheizung |
| Relais 4 | — | One Touch Down Wmdow Relais |
| Relais 5 | — | ACC-Verzögerungsrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Stromverteiler (1999)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 25A | Power Point |
| 2 | 30A | Antriebsstrangsteuermodul |
| 3 | 30A | Scheinwerfer/Autolampen |
| 4 | 25A | Konsole PowerPoint |
| 5 | 20A | Rückfahr-/Parkleuchten für Anhängerkupplung |
| 6 | 15A | Parklampen/Autolampen |
| 7 | 20A | Horn |
| 8 | 30A | Elektrische Türschlösser |
| 9 | 15A | Tagfahrlicht (DRL), Nebelscheinwerfer |
| 10 | 20A | Benzinpumpe |
| 11 | 20A | Generatorfeld |
| 12 | 10 A | Heckscheibenwischer |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| fünfzehn | 10 A | Trittbrettlampen |
| 16 | — | Nicht benutzt |
| 17 | 10 A | Verzögertes Zubehör (Audio, Schiebedach) |
| 18 | 15A | Antriebsstrang-Steuermodul, Einspritzdüsen, Kraftstoffpumpe, Luftmassenmesser |
| 19 | 10 A | Anhängerkupplungs-Stopp und rechte Abbiegelampe |
| 20 | 10 A | Anhängerkupplungsstopper und linker Abbieger |
| 21 | — | Nicht benutzt |
| 22 | — | Nicht benutzt |
| 23 | 15A | Antriebsstrangsteuermodul, HEGO-Sensoren, Kanisterentlüftung |
| 24 | 15A | Antriebsstrangsteuermodul, Getriebe, CMS-Sensor |
| 101 | 30A | Batterieladung für Anhängerkupplung |
| 102 | 50A | Vierrad-Antiblockierbremsmodul |
| 103 | 50A | Anschlusskasten-Batteriespeisung |
| 104 | 30A | 4×4 Schaltmotor & Kupplung |
| 105 | 40A | Klimatisierung Frontgebläse |
| 106 | — | Nicht benutzt |
| 107 | 30A | Elektrischer Beifahrersitz |
| 108 | 30A | Anhängerkupplung elektrische Bremse |
| 109 | 50A | Luftfederkompressor |
| 110 | 30A | Schiebedach, Klappfenster und Sitzheizung |
| 111 | 50A | Batteriespeisung Zündschloss (Betriebs- und Startstromkreise) |
| 112 | 30A | Memory (Fahrersitz, verstellbare Pedale, Spiegel) |
| 113 | 50A | Batteriestromversorgung des Zündschalters (Betriebs- und Zubehörstromkreise) |
| 114 | 30A | Klimatisierungs-Hilfsgebläse |
| 115 | — | Nicht benutzt |
| 116 | 40A | Heckscheibenheizung, beheizbare Spiegel |
| 117 | — | Nicht benutzt |
| 118 | — | Nicht benutzt |
| 201 | — | Anhängerkupplung Parklampenrelais Park |
| 202 | — | Frontscheibenwischer-Lauf-/Parkrelais |
| 203 | — | Anhängerkupplungs-Backup-Lampenrelais |
| 204 | — | A/C-Kupplungsrelais |
| 205 | — | Horn Relais |
| 206 | — | Nebelscheinwerferrelais |
| 207 | — | Relais der vorderen Scheibenwaschpumpe |
| 208 | — | Relais für Heckscheibenwaschpumpe |
| 209 | — | Frontwischer Hi/Lo Relais |
| 210 | — | Nicht benutzt |
| 211 | — | Nicht benutzt |
| 212 | — | Relais für Heckscheibenwischer |
| 213 | — | Relais Heckwischer unten |
| 301 | — | Kraftstoffpumpenrelais |
| 302 | — | Batterieladerelais Anhängerkupplung |
| 303 | — | Nicht benutzt |
| 304 | — | Relais des Antriebsstrangsteuermoduls |
| 401 | — | Nicht benutzt |
| 501 | — | Diode des Antriebsstrangsteuermoduls |
| 502 | — | A/C-Kupplungsdiode |
| 503 | — | Nicht benutzt |
| 601 | 30A | Verzögertes Zubehör (Power Windows, Flip Windows, Radio) |
| 602 | — | Nicht benutzt |
2000, 2001, 2002
ad vertisements
Passagierabteil
Zuordnung der Sicherungen und Relais im Fahrgastraum (2000-2002)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 25A | Audio |
| 2 | 5A | Uhr, Overhead Trip Computer, Electronic Automatic Temperature Control (EATC), Powertrain Control Module (PCM), Cluster, Navigation |
| 3 | 20A | Zigarettenanzünder, OBD-II-Scan-Tool-Anschluss |
| 4 | 7,5A | Ferneinstiegsmodul, Spiegel, Memory-Modul, verstellbare Pedale, Fahrersitz, elektrisch klappbare Spiegel |
| 5 | 15A | Geschwindigkeitsregelmodul, Rückfahrscheinwerfer, Tagfahrlichtrelais, Rückfahrsensor, Autolock, E/C-Spiegel, Navigation |
| 6 | 5A | Kombi, Overhead Trip Computer, Kompass, Lenkungssensor, Magnetventil für Bremsschaltsperre, Luftfederungsmodul, GEM-Modul, beheizter Spiegel, Heckentfroster, Rückfahrerkennungssystem, automatisches Lösen der Feststellbremse |
| 7 | 5A | Aux A/C Gebläserelais, Konsolengebläse |
| 8 | 5A | Ferneingabemodul, Handy, Uhr, GEM-Modul, Navigation |
| 9 | — | Nicht benutzt |
| 10 | — | Nicht benutzt |
| 11 | 30A | Relais für Frontscheibenwaschpumpe, Relais für Wischerbetrieb/Parken, Relais für Wischer Ili/LO, Scheibenwischermotor, Relais für Heckscheibenwaschpumpe |
| 12 | 15A | Luftfederungsschalter |
| 13 | 20A | Bremslichtschalter (Lampen), Blinker/Warnblinker, Geschwindigkeitskontrollmodul |
| 14 | 15A | Heckscheibenwischer, Trittbrettleuchten, Batteriesparrelais, Innenleuchtenrelais, Zubehörverzögerungsrelais (elektrische Fensterheber, Schiebedach, Klappfenster, Audio), Homelink |
| fünfzehn | 5A | Bremslichtschalter, (Geschwindigkeitskontrolle, Bremsschaltsperre, ABS, PCM-Moduleingänge), GEM-Modul, Autolock, Luftfederungsmodul |
| 16 | 20A | Scheinwerfer (Hi Beams), Cluster (Hi Beam Indicator) |
| 17 | 10 A | Beheizte Spiegel/Heckscheibenheizungsanzeige |
| 18 | 5A | Instrumentenbeleuchtung (Dimmerschalter), Uhr (Dimmer), Navigationsbildschirm |
| 19 | — | Nicht benutzt |
| 20 | 5A | Audio, Luftfederungsmodul, Speichermodul, GEM-Modul |
| 21 | 15A | Starterrelais, Sicherung 20, Digitaler Reichweitenwähler |
| 22 | 10 A | Airbagmodul, EATC, EATC-Gebläserelais, speist Sicherung 7 |
| 23 | 10 A | Elektrochromer Spiegel, Aux A/C, Sitzheizung, Anhängerkupplungs-Batterieladung, Tum-/Warnblinker, Konsolen-Blower-Door-Betätiger, 4×4-Kupplungsrelais, 4-Rad-Antiblockiersystem (4WABS) Modul |
| 24 | 10 A | 2000-2001: Nicht verwendet 2002: EATC-Modul, EATC-Gebläse-/Blinkrelais, Klimasteuerungs-Wahlschalter, speist Sicherung 7 |
| 25 | — | Nicht benutzt |
| 26 | 10 A | Abblendlicht rechts |
| 27 | 5A | Nebelscheinwerferrelais und Nebelscheinwerferanzeige |
| 28 | 10 A | Abblendlicht links |
| 29 | 5A | Autolamp-Modul, Getriebe-Overdrive-Steuerschalter |
| 30 | 30A | Passiver Anti-Diebstahl-Transceiver, Cluster, Zündspulen, Relais des Antriebsstrangsteuermoduls |
| 31 | 10 A | Integriertes Bedienfeld auf der Rückseite (Audio), CD-Player, Mobiltelefon |
| Relais 1 | — | Innenleuchtenrelais |
| Relais 2 | — | Batteriesparrelais |
| Relais 3 | — | Relais Heckscheibenheizung |
| Relais 4 | — | One Touch-Down-Fensterrelais |
| Relais 5 | — | ACC-Verzögerungsrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Stromverteilerkasten (2000-2002)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20A | Power Point |
| 2 | 30A | Antriebsstrangsteuermodul |
| 3 | 30A | Scheinwerfer/Autolampen |
| 4 | 20A | Konsolen-Powerpoint |
| 5 | 20A | Rückfahr-/Parkleuchten für Anhängerkupplung |
| 6 | 15A | Parklampen/Autolampen, Speisung Fahrgastraum-Sicherung 18 |
| 7 | 20A | Horn |
| 8 | 30A | Elektrische Türschlösser |
| 9 | 15A | Tagfahrlicht (DRL), Nebelscheinwerfer |
| 10 | 20A | Benzinpumpe |
| 11 | 20 A | Generatorfeld |
| 12 | 10 A | Heckscheibenwischer |
| 13 | 15A | Klimaanlage Kupplung |
| 14 | — | Nicht benutzt |
| fünfzehn | 10 A | Trittbrettlampen |
| 16 | — | Nicht benutzt |
| 17 | 10 A | Verzögertes Zubehör (Audio, Flip Windows) |
| 18 | 15A | Antriebsstrang-Steuermodul, Einspritzdüsen, Kraftstoffpumpe, Luftmassenmesser |
| 19 | 10 A | Anhängerkupplungs-Stopp und rechte Abbiegelampe |
| 20 | 10 A | Anhängerkupplungsstopper und linker Abbieger |
| 21 | — | Nicht benutzt |
| 22 | — | Nicht benutzt |
| 23 | 15A | HEGO Sensoren, Kanisterentlüftung, Getriebe, CMS-Sensor |
| 24 | — | Nicht benutzt |
| 101 | 30A | Batterieladung für Anhängerkupplung |
| 102 | 50A | Vierrad-Antiblockierbremsmodul |
| 103 | 50A | Anschlusskasten-Batteriespeisung |
| 104 | 30A | 4×4 Schaltmotor & Kupplung |
| 105 | 40A | Klimatisierung Frontgebläse |
| 106 | — | Nicht benutzt |
| 107 | 30A | Elektrischer Beifahrersitz, Beifahrersitz Lendenwirbel |
| 108 | 30A | Anhängerkupplung elektrische Bremse |
| 109 | 50A | Luftfederkompressor |
| 110 | 30A | Sitzheizung/CCS |
| 111 | 40A | Batteriespeisung Zündschloss (Betriebs- und Startstromkreise) |
| 112 | 30A | Memory (Fahrersitz, verstellbare Pedale, Spiegel), Fahrersitz Lendenwirbel |
| 113 | 40A | Batteriespeisung Zündschloss (Betriebs- und Zubehörstromkreise) |
| 114 | 30A | Klimatisierungs-Hilfsgebläse |
| 115 | — | Nicht benutzt |
| 116 | 40A | Heckscheibenheizung, beheizbare Spiegel |
| 117 | — | Nicht benutzt |
| 118 | — | Nicht benutzt |
| 201 | — | Anhängerkupplung Parklampenrelais Park |
| 202 | — | Frontscheibenwischer-Lauf-/Parkrelais |
| 203 | — | Anhängerkupplungs-Backup-Lampenrelais |
| 204 | — | A/C-Kupplungsrelais |
| 205 | — | Heckscheibenwischer unten |
| 206 | — | Nebelscheinwerferrelais |
| 207 | — | Relais der vorderen Scheibenwaschpumpe |
| 208 | — | Relais für Heckscheibenwaschpumpe |
| 209 | — | Relais für Heckscheibenwischer |
| 301 | — | Kraftstoffpumpenrelais |
| 302 | — | Batterieladerelais Anhängerkupplung |
| 303 | — | Frontwischer Hi/Lo Relais |
| 304 | — | Relais des Antriebsstrangsteuermoduls |
| 401 | — | Nicht benutzt |
| 501 | — | Diode des Antriebsstrangsteuermoduls |
| 502 | — | A/C-Kupplungsdiode |
| 503 | — | Diode zum Lösen der automatischen Feststellbremse |
| 601 | 30A | Verzögertes Zubehör (Power Windows, Flip Windows, Radio, Moonroof) |
| 602 | — | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Lincoln Navigator?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Lincoln Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
