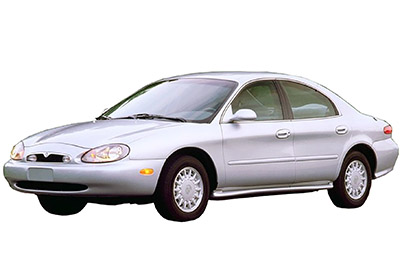

In diesem Artikel haben wir die dritte Generation des Mercury Sable, produziert von 1996 bis 1999 Hier betrachten werden Sie Sicherungskasten Diagramme von finden Mercury Sable 1996, 1997, 1998 und 1999 , Informationen über die Lage der Sicherungsplatten im Inneren des Autos, und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais kennen.
Sicherungsanordnung Mercury Sable 1996-1999
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercury Sable ist die Sicherung Nr. 21 im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich unterhalb und links vom Lenkrad neben dem Bremspedal. Ziehen Sie die Verkleidungsabdeckung nach außen, um an die Sicherungen zu gelangen.
Motorraum
Der Stromverteiler befindet sich im Motorraum in der Nähe der Batterie.
ad vertisements
Sicherungskastendiagramme
1996, 1997

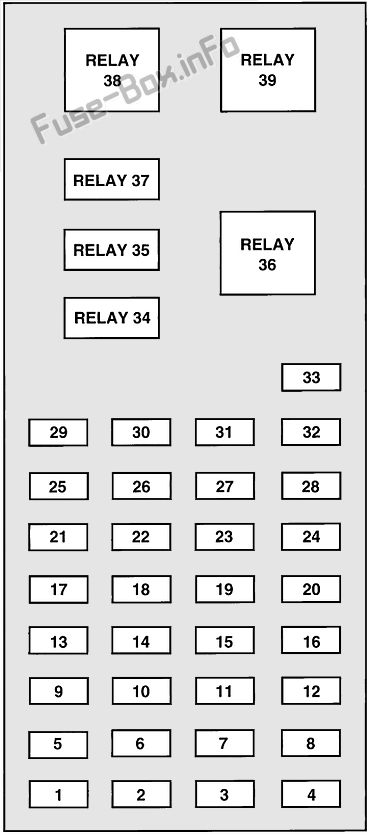

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1996, 1997)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 5A | Instrumentenbeleuchtung |
| 3 | 10 A | Abblendlicht links |
| 4 | 10 A | Abblendlicht rechts |
| 5 | 5A | Bremsschaltsperre, Heckscheibenheizung |
| 6 | 15A | MLPS-Schalter, Rückfahrscheinwerfer, Geschwindigkeitsregelung, Klimaregelung; |
| 7 | 10 A | MLPS-Schalter, Starterrelais |
| 8 | 5A | Leistungsantenne, Funksteuergerät, GEM |
| 9 | 10 A | ABS, zentraler Temperaturwächter; |
| 10 | 20A | EEEC-Relais, PCM-Relais, Zündspule, PATS, Radio |
| 11 | 5A | Airbaganzeige, Kombiinstrument |
| 12 | 5A | Kombiinstrument, automatische Beleuchtung, Transaxle-Steuerschalter, integriertes Bedienfeld, GEM |
| 13 | 5A | Airbag, Gebläsemotor, elektronisches automatisches Temperaturkontrollmodul |
| 14 | 5A | 1996: Luftfederung, Lampenausfallanzeige; 1997: Lampenausfallanzeige |
| fünfzehn | 10 A | Blinker |
| 16 | – | Nicht benutzt |
| 17 | 30A | Wischeranlage (vorne) |
| 18 | 5A | Scheinwerferschalter |
| 19 | 15A | Wischeranlage (hinten) |
| 20 | 5A | Integriertes Bedienfeld, Fernbedienung, Mobiltelefon, Zigarettenanzünder (1997) |
| 21 | 20A | Feuerzeug |
| 22 | 5A | Elektrische Spiegel, elektrische Antenne, Autoscheinwerfer, Kofferraumlampen |
| 23 | 5A | GEM-Fernzugang, Diebstahlschutz |
| 24 | 5A | Integriertes Bedienfeld, RCC, Tachometer |
| 25 | 10 A | OBD II |
| 26 | 15A | Heckdeckelfreigabe |
| 27 | 10 A | Batteriesparrelais |
| 28 | 15A | Bremsleuchten, Geschwindigkeitsregler |
| 29 | 15A | Warnblinker, Multifunktionsschalter |
| 30 | 15A | Fernlicht, Tagfahrlicht, Kombiinstrument |
| 31 | 5A | Rückleuchten |
| 32 | 10 A | Integriertes Bedienfeld, Klimatisierung (1996), beheizbare Spiegel |
| 33 | 5A | Elektrische Fensterheber, Schlossbeleuchtung |
| 34 | Batteriesparrelais | |
| 35 | Relais zum Entriegeln der Fahrertür | |
| 36 | Heckentfrosterrelais | |
| 37 | Relais Innenleuchten | |
| 38 | One-Touch-Fenster unten Relais | |
| 39 | Zubehör Verzögerungsrelais |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Stromverteiler (1996, 1997)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 40A | Verteilerblock-Sicherungsfeld |
| 2 | 30A | Elektronische Motorsteuerung |
| 3 | 40A | Zündschloss |
| 4 | 30A | Stromschlösser |
| 5 | 40A | Zündschloss |
| 6 | 30A | Elektrische Sitze |
| 7 | 40A | Heckentfroster |
| 8 | 30A | Thermikluftpumpe |
| 9 | 40A | Lüfter für Motorkühlung |
| 10 | 20A | Benzinpumpe |
| 11 | 40A | Gebläsemotor |
| 12 | 20A | 1996: Semiaktive Federung; 1997: Nicht verwendet |
| 13 | 40A | Antiblockier-Bremsmodul |
| 14 | 20A | 1996: Rundfunk; 1997: Nicht verwendet |
| fünfzehn | 15A | Tagfahrlicht |
| 16 | 10 A | Airbag-Diagnosemonitor |
| 17 | 20A | 1996: Rundfunk; 1997: Radio, Verstärker, CD-Wechsler |
| 18 | 30A | 1996: Scheinwerfer; 1997: Antiblockier-Bremsmodul |
| 19 | 15A | Horn |
| 20 | 15A | Parklampen |
| 21 | – | Nicht benutzt |
| 22 | 30A | Scheinwerfer |
| 23 | – | Gebläsemotor |
| 24 | – | Intermittierende Wischersteuerung |
| 25 | – | Wischerrelais |
| 26 | 30A | Generator |
| 27 | 10 A | 1996: Hego-Macht; 1997: Nicht verwendet |
| 28 | 15A | Elektronische Motorsteuerung |
| 29 | – | Scheibenwaschpumpenrelais |
| 30 | – | Hupenrelais |
| 31 | – | Autolamp (Scheinwerfer) |
| 32 | – | Anlasserrelais |
| 33 | – | Autolamp (Standlicht) |
1998, 1999
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (1998, 1999)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | 5A | Instrumentenbeleuchtung |
| 3 | 10 A | Abblendlicht links |
| 4 | 10 A | Abblendlicht rechts |
| 5 | 5A | 1998: Bremsschaltsperre, Heckabtauung; 1999: Kombiinstrument, Schaltsperre, Heckabtauung |
| 6 | 15A | 1998: MLPS-Schalter, Rückfahrleuchten, Geschwindigkeitsregelung; 1999: TR-Sensor, Rückfahrscheinwerfer, DRL, Klimaanlagensteuerung |
| 7 | 10 A | 1998: MLPS-Schalter, Starterrelais; 1999: TR-Sensor, Starterrelais |
| 8 | 5A | Leistungsantenne, RCU, GEM |
| 9 | 10 A | Abs |
| 10 | 20A | PCM-Relais, Zündspule, PATS, Radio |
| 11 | 5A | Kombiinstrument |
| 12 | 5A | Kombiinstrument, automatische Beleuchtung, Getriebesteuerungsschalter, ICP, GEM |
| 13 | 5A | Airbag / elektronische Crash-Einheit (ECU), Gebläsemotor, EATC |
| 14 | 5A | 1998: Luftfederung; 1999: Semi-aktives Fahrkontrollmodul |
| fünfzehn | 10 A | Multifunktionsschalter (Blinker) |
| 16 | — | Nicht benutzt |
| 17 | 30A | Scheibenwischer/-waschanlage vorn |
| 18 | 5A | Scheinwerferschalter |
| 19 | 15A | Heckscheibenwischer/-waschanlage |
| 20 | 5A | ICP, RAP, Telefon, GEM (1999) |
| 21 | 20A | Feuerzeug |
| 22 | 5A | Power-Spiegel, Power-Antenne, Heckdeckel-Lampen, Autolamp |
| 23 | 5A | GEM, RAP, PATS |
| 24 | 5A | ICP, RCC, Tachometer |
| 25 | 10 A | Datenverbindungsanschluss (DLC) |
| 26 | 15A | Heckklappe |
| 27 | 10 A | Batteriesparrelais |
| 28 | 15A | Geschwindigkeitsregler, Bremsleuchte |
| 29 | 15A | Multifunktionsschalter, Gefahr |
| 30 | 15A | Fernlicht, Tagfahrlicht, Kombiinstrument |
| 31 | — | Nicht benutzt |
| 32 | 10 A | ICP, beheizte Spiegel |
| 33 | 5A | Elektrische Fensterheber, Schlossbeleuchtung |
| 34 | — | Batteriesparrelais |
| 35 | — | Fahrertür-Entriegelungsrelais |
| 36 | — | Heckentfrosterrelais |
| 37 | — | Innenleuchtenrelais |
| 38 | — | One Touch Window Down Relais |
| 39 | — | Zubehörverzögerungsrelais |
ad vertisements
Motorraum
Zuordnung der Sicherungen und Relais im Stromverteiler (1998, 1999)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 40A | Sicherungsanschlussfeld |
| 2 | 30A | PCM-Relais |
| 3 | 40A | Zündschalter, Starterrelais |
| 4 | 30A CB | 1998: Zubehörverzögerungsrelais, elektrische Fensterheber, elektrisch verstellbare Sitze links/rechts (variiert je nach Baujahr des Fahrzeugs);
1999: Zubehörverzögerungsrelais, elektrisch verstellbarer Sitz |
| 5 | 40A | Zündschloss |
| 6 | 30A | Elektrische Sitze links/rechts |
| 6 | 30A | 1998: Elektrische Sitze links/rechts oder nicht verwendet (variiert je nach Baujahr des Fahrzeugs); 1999: Nicht verwendet |
| 7 | 40A | Heckscheiben-Entfrostungsrelais |
| 8 | 30 A | Thermactor Air ByPass-Magnetventil, EAM-Halbleiterrelais |
| 9 | 40A | Hochgeschwindigkeits-Kühlgebläserelais, Niedriggeschwindigkeits-Kühlgebläserelais |
| 10 | 20 | Kraftstoffpumpenrelais |
| 11 | 40A | Gebläsemotorrelais |
| 12 | — | Nicht benutzt |
| 13 | 40A | Antiblockier-Bremsmodul |
| 14 | — | Nicht benutzt |
| fünfzehn | 15A | Tagfahrlicht (DRL) Modul |
| 16 | 10 A | 1998: Airbag-Diagnosemonitor; 1999: Elektronisches Steuergerät (ECU) |
| 17 | 20A | Steuergerät hinten, CD-Wechsler |
| 18 | 30A | Antiblockier-Bremsmodul |
| 19 | 15A | Hupenrelais, Antriebsstrang-Steuermodul (PCM) |
| 20 | 15A | Scheinwerferschalter, Autolamp Parkrelais |
| 21 | — | Nicht benutzt |
| 22 | 30A | Autolamps-Relais, Multifunktionsschalter, Scheinwerferschalter |
| 23 | — | Gebläsemotorrelais |
| 24 | — | Anlasserrelais |
| 25 | — | A/C-Kupplungsrelais |
| 26 | 30A | Generator/Spannungsregler |
| 27 | 10 A | A/C-Kupplungsrelais |
| 28 | 15A | Beheizte Sauerstoffsensoren, Kanisterentlüftung |
| 29 | — | Kraftstoffpumpenrelais |
| 30 | — | PCM-Relais |
| 31 | — | Relais für Lüfter mit niedriger Drehzahl |
| 32 | — | PCM-Diode |
| 33 | — | A/C-Kupplungsdiode |
| 34 | — | Nicht benutzt |
