Hier finden Sie die Sicherungskasten-Belegung für den Mercury Sable der Baujahre 2008 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Mercury Sable 2008-2009
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mercury Sable sind die Sicherungen #13 ( Steckdose – Instrumententafel), #14 ( Steckdose – 2. Reihe) und #16 ( Steckdose – Konsole) im Motorraum-Sicherungskasten.
Passagierabteil

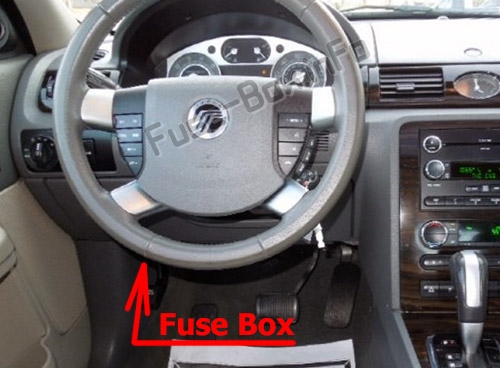

Der Sicherungskasten befindet sich unter der Instrumententafel links neben dem Lenkrad.
Motorraum-Sicherungskasten
Passagierabteil
ad vertisements
Zuordnung der Sicherungen und Relais im Fahrgastraum
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | Intelligenter Fenstermotor | 30 |
| 2 | Brems-Ein/Aus-Schalter, Hoch montierte Bremsleuchte | fünfzehn |
| 3 | SDARS, Bluetooth, Family Entertainment System (FES)/Rücksitzsteuerung | fünfzehn |
| 4 | Schonen | 30 |
| 5 | SPDJB-Logikleistung | 10 |
| 6 | Blinker | 20 |
| 7 | Abblendlicht (links) | 10 |
| 8 | Abblendlicht (rechts) | 10 |
| 9 | Innenbeleuchtung, Cargo-Lampen | fünfzehn |
| 10 | Hintergrundbeleuchtung, Pfützenlampen | fünfzehn |
| 11 | Allradantrieb | 10 |
| 12 | Memory Sitz-/Spiegelschalter, Memory Modul | 7,5 |
| 13 | FEPS-Modul | 5 |
| 14 | Analoge Uhr | 10 |
| fünfzehn | Klimakontrolle | 10 |
| 16 | Schonen | fünfzehn |
| 17 | Alle Motorzuführungen der Motorverriegelung, Heckdeckelentriegelung | 20 |
| 18 | Schonen | 20 |
| 19 | Monddach | 25 |
| 20 | OBDII-Anschluss | fünfzehn |
| 21 | Nebelscheinwerfer | fünfzehn |
| 22 | Parklampen, Kennzeichenlampen | fünfzehn |
| 23 | Fernlicht Scheinwerfer | fünfzehn |
| 24 | Hupenrelais | 20 |
| 25 | Bedarfsleuchten/Innenleuchten | 10 |
| 26 | Kombiinstrument | 10 |
| 27 | Einstellbarer Pedalschalter | 20 |
| 28 | Radio, Radio Startsignal | 5 |
| 29 | Kombiinstrument | 5 |
| 30 | Overdrive-Abbruchschalter | 5 |
| 31 | Schonen | 10 |
| 32 | Fahrersitzmotoren, Memory Modul | 10 |
| 33 | Schonen | 10 |
| 34 | AWD-Modul | 5 |
| 35 | Lenkdrehungssensor, FEPS, Parkassistent hinten, Sitzheizungsmodule | 10 |
| 36 | PATS-Modul | 5 |
| 37 | Klimakontrolle | 10 |
| 38 | Subwoofer (Audiophiles Radio) | 20 |
| 39 | Radio | 20 |
| 40 | Schonen | 20 |
| 41 | Monddach, Frontverriegelungsschalter, Radio, EC-Spiegel mit Kompass (mit und ohne Mikrofon) | fünfzehn |
| 42 | Schonen | 10 |
| 43 | Schonen | 10 |
| 44 | Schonen | 10 |
| 45 | Relaisspulen: PDB, Zusatzklimaanlage, Front- und Heckscheibenwischer, Frontgebläsemotor | 5 |
| 46 | Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) | 7,5 |
| 47 | Leistungsschalter: Elektrische Fensterheber | 30 |
| 48 | Verzögertes Zubehör (Relais) |
Motorraum
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | SPDJB-Leistung | 80 |
| 2 | SPDJB-Leistung | 80 |
| 3 | Scheibenwischer | 30 |
| 4 | Nicht benutzt | — |
| 5 | Schonen | 20 |
| 6 | Nicht benutzt | — |
| 7 | Motorkühlgebläse | 50 |
| 8 | Nicht benutzt | — |
| 9 | Antiblockiersystem (ABS)/AdvanceTrac-Pumpe | 40 |
| 10 | Anlasser | 30 |
| 11 | Relais des Antriebsstrangsteuermoduls (PCM) | 50 |
| 12 | ABS/AdvanceTrac-Ventil | 20 |
| 13 | Steckdose (Instrumententafel) | 20 |
| 14 | Steckdose (2. Reihe) | 20 |
| fünfzehn | Schonen | 20 |
| 16 | Steckdose (Konsole) | 20 |
| 17 | Generator | 10 |
| 18 | Nicht benutzt | — |
| 19 | Nicht benutzt | — |
| 20 | Heckentfroster | 40 |
| 21 | Elektrische Sitzmotoren (Beifahrer) | 30 |
| 22 | Sitzheizungsmodul | 20 |
| 23 | PCM Macht am Leben erhalten, Kanisterentlüftung | 10 |
| 24 | Klimakupplungsrelais | 10 |
| 25 | Schonen | 25 |
| 26 | Backup-Relais | 20 |
| 27 | Kraftstoffrelais (Kraftstoffpumpentreibermodul, Kraftstoffpumpe) | fünfzehn |
| 28 | Nicht benutzt | — |
| 29 | Schonen | 30 |
| 30 | Nicht benutzt | — |
| 31 | 2008: Kompass, automatisch abblendender Rückspiegel | 30 |
| 32 | 2008: Fahrersitzmotoren, Memory Modul | 30 |
| 33 | Zündschalter (zu SJB) | 20 |
| 34 | Nicht benutzt | — |
| 35 | Gebläsemotor der vorderen Klimaanlage | 40 |
| 38 | IVD, Gierratensensor | 10 |
| 39 | Brennstoffdiode, PCM | 10 |
| 40 | Nicht benutzt | — |
| 45 | Deaktivierungsschalter Drehzahlregelung, Luftmassenmesser, Inline-Modul VPWR2 | 10 |
| 46 | Klimakupplungsrelais, VPWR3 | 10 |
| 47 | PCM VPWR1 | fünfzehn |
| 48 | PCM VPWR4 | fünfzehn |
| 49 | Beheizte Spiegel | fünfzehn |
| Dioden | ||
| 36 | One-Touch-Start | |
| 37 | Benzinpumpe | |
| Relais | ||
| 41 | Klimaanlage Kupplung | |
| 42 | Benzinpumpe | |
| 43 | Sicherung | |
| 44 | Nicht benutzt | |
| 50 | PCM-Relais | |
| 51 | Nicht benutzt | |
| 52 | Nicht benutzt | |
| 53 | Heckabtauung | |
| 54 | Gebläsemotor | |
| 55 | Anlasser | |
| 56 | Nicht benutzt | |
| 57 | Frontscheibenwischer | |
| 58 | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercury Sable?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
