Hier finden Sie die Sicherungskasten-Belegung für den Ford Transit der Baujahre 2000 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Ford Transit / Tourneo 2000-2006
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Relaisbox (Chassis Cab ohne Parksystem)
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Relaisbox
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Ford Transit?
- Was zeigt die Sicherungsbelegung?
- Weitere Ford Sicherungskasten-Belegungen
Sicherungsanordnung Ford Transit / Tourneo 2000-2006
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Es befindet sich unter dem Ablagefach auf der Beifahrerseite der Instrumententafel (Ablagefach mit dem Griff anheben).

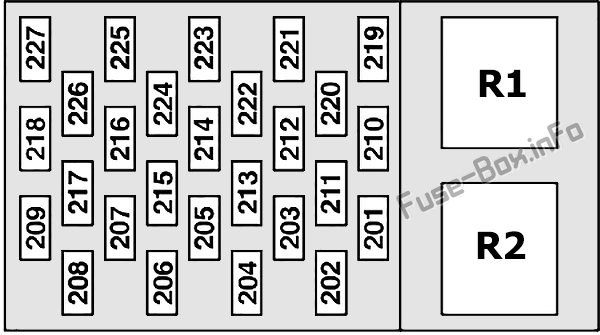

Sicherungsdiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| 201 | 15A | Kombiinstrument, Heckscheibenwischer, Uhr |
| 202 | 5A | Beheizte Windschutzscheibe |
| 203 | 20A | Nebelscheinwerfer |
| 204 | – | Nicht benutzt |
| 205 | 15A | Lichtsteuerung, Fahrtrichtungsanzeiger, Multifunktionshebel, Motormanagement, Zündung |
| 206 | 5A | Kennzeichenbeleuchtung |
| 207 | 10 A | Airbagmodul |
| 208 | 10 A | Beleuchtung des Kombiinstruments |
| 209 | 15A | Seitenleuchten |
| 210 | 15A | Drehzahlmesser, Uhr |
| 211 | 30A | Gebläsemotor der Heckheizung |
| 212 | 10 A | Feuerzeug |
| 213 | 10 A | Klimaanlage hinten |
| 214 | 15A | Innenbeleuchtung, elektrische Spiegel |
| 215 | 20A | Beheizte Frontscheibe, beheizbare Vordersitze, Standheizung |
| 216 | 20A | Zusatzsteckdose |
| 217 | 15A | Beheizte Heckscheibe, beheizbare Außenspiegel |
| 218 | – | Nicht benutzt |
| 219 | 30A | Elektrische Fensterheber |
| 220 | 20A | Heizbare Heckscheibe |
| 221 | 15A | Bremslichtschalter |
| 222 | 15A | Radio |
| 223 | 30A | Heizungsgebläsemotor |
| 224 | 20A | Scheinwerferschalter |
| 225 | 15A | Klimaanlage |
| 226 | 20A | Warnblinker, Fahrtrichtungsanzeiger |
| 227 | 5A | Radio, ABS |
| Zusatzsicherungen (Halterung hinter Kombiinstrument) | ||
| 230 | 15A | Zentralverriegelung, Alarmanlage |
| 231 | 15A | Zentralverriegelung, Alarmanlage |
| Relais | ||
| R1 | Zündung | |
| R2 | Scheibenwischer |
ad vertisements

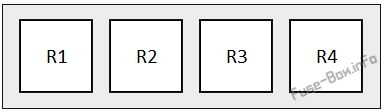

Relaisbox (Chassis Cab ohne Parksystem)
| № | Relais |
|---|---|
| R1 | Innenbeleuchtung |
| R2 | Scheibenheizung (rechts) |
| R3 | Heckscheibenheizung |
| R4 | Scheibenheizung (links) |
Motorraum-Sicherungskasten

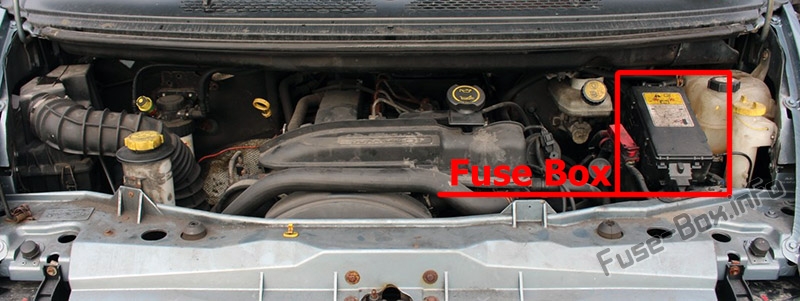

Lage des Sicherungskastens

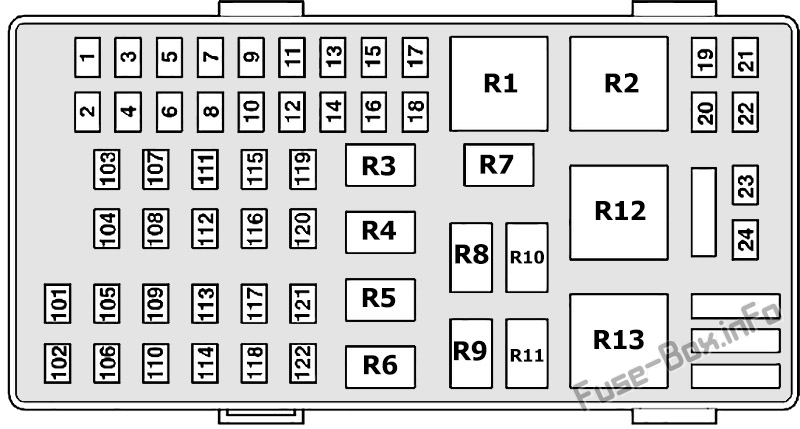

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 5A | Schaltgetriebe mit automatischer Schaltung |
| 2 | – | Nicht benutzt |
| 3 | 20A | Tagfahrlicht, Abblendlicht |
| 4 | 5A | Batteriespannungssensor (Dieselmotoren) |
| 5 | 20A | Kraftstoffabschaltung |
| 6 | 30A | Anhängerkupplung |
| 7 | 15A | Horn |
| 8 | 20A | Abs |
| 9 | 20A | Fernlicht |
| 10 | 10 A | Klimaanlage |
| 11 | 20A | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 12 | – | Nicht benutzt |
| 13 | 30A | Multifunktionshebel, Scheibenwischer |
| 14 | 15A | Rückfahrscheinwerfer |
| fünfzehn | 5A | Modul Motor Wegfahrsperre |
| 16 | 5A | Elektronische Motorsteuerung |
| 17 | 30A | Anhängerkupplung |
| 18 | – | Nicht benutzt |
| 19 | 5A | Schaltgetriebe mit automatischer Schaltung |
| 20 | 15A | Schaltgetriebe mit automatischer Schaltung |
| 21 | 20A | Motorsteuerung |
| 22 | 20A | Benzinpumpe |
| 23 | 10 A | Abblendlicht rechts |
| 24 | 10 A | Abblendlicht links |
| 101 | 40A | Abs |
| 102 | 40A | Beheizte Frontscheibe links |
| 103 | 50A | Hauptstromversorgung des elektrischen Systems |
| 104 | 50A | Hauptstromversorgung des elektrischen Systems |
| 105 | 40A | Motorkühlgebläse (2.0 Diesel- und 2.3 DOHC-Motoren) |
| 106 | 30A | Zündung |
| 107 | 30A | Zündung |
| 108 | – | Nicht benutzt |
| 109 | 40A | Motorkühlgebläse (2.0 Diesel- und 2.3 DOHC-Motoren) |
| 110 | 40A | Beheizte Frontscheibe rechts |
| 111 | 30A | Zündung |
| 112 | – | Nicht benutzt |
| 113 | 40A | Schaltgetriebe mit automatischer Schaltung |
| 114 -122 | – | Nicht benutzt |
| Relais | ||
| R1 | Anlasser | |
| R2 | Glühkerze | |
| R3 | Horn | |
| R4 | Fernlicht Scheinwerfer | |
| R5 | Batterieladeanzeige | |
| R6 | Abblendlicht | |
| R7 | Motorsteuerung | |
| R8 | Lampencheck | |
| R9 | Benzinpumpe | |
| R10 | Klimaanlage | |
| R11 | Benzinpumpe | |
| R12 | Elektrolüfter 1 | |
| R13 | Hauptzündung |
Relaisbox
| № | Relais |
|---|---|
| R1 | Ladestation |
| R2 | Blinker (rechts), Anhänger |
| R3 | Nicht benutzt |
| R4 | Blinker (links), Anhänger |
| R5 | Elektrolüfter 2 |
| R6 | Aktiver Federungskompressor |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Transit?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
