Hier finden Sie die Sicherungskasten-Belegung für den Scion tC ANT10 der Baujahre 2005 bis 2010. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Scion tC 2005-2010
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Scion tC sind die Sicherungen #34 „CIG“ (Zigarettenanzünder) und #37 „ACC SOCKET“ (Steckdose) im Sicherungskasten der Instrumententafel.

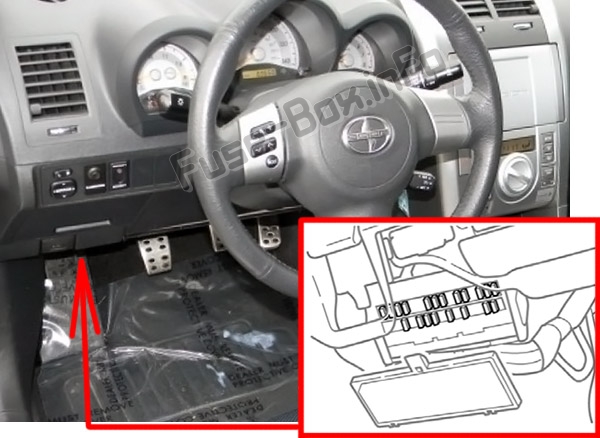

Lage des Sicherungskastens
Es befindet sich unter der Instrumententafel (auf der Fahrerseite), hinter der Abdeckung.

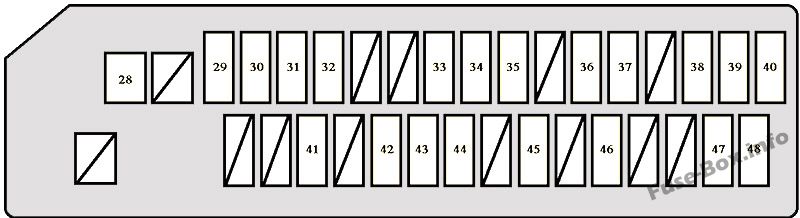

Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|---|
| 28 | DEF | 30 | Heckscheibenheizung |
| 29 | SCHWANZ | 10 | Rücklichter, Standlichter, Kennzeichenbeleuchtung, vordere Seitenlichter |
| 30 | PANEL | 7,5 | Kombiinstrumentbeleuchtung, Instrumententafelbeleuchtung, Anzeigen und Anzeigen, Audiosystem, Konsolenboxbeleuchtung |
| 31 | Klimaanlage | 10 | Klimaanlage |
| 32 | FR TÜR | 20 | Elektrische Fensterheber |
| 33 | S/DACH | 20 | Panorama-Schiebedach |
| 34 | CIG | fünfzehn | Zigarettenanzünder |
| 35 | ACC | 7,5 | Schaltsperre-Steuerungssystem, Steckdose, Audiosystem, elektrische Rückspiegel |
| 36 | RR DEF I/UP | 7,5 | Heckscheibenheizung |
| 37 | ACC-BUCHSE | fünfzehn | Steckdose |
| 38 | FL-TÜR | 20 | Elektrische Fensterheber |
| 39 | IG2 | fünfzehn | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbagsystem, Sicherheitssystem |
| 40 | MET IG2 | 10 | Messgeräte und Meter |
| 41 | FR WIP | 30 | Scheibenwischer |
| 42 | FR WSH | fünfzehn | Scheibenwaschanlage |
| 43 | ECU-IG | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Schaltsperre-Steuerung, elektrischer Lüfter, Panorama-Schiebedach, Antiblockiersystem |
| 44 | MESSGERÄT | 10 | Rückfahrscheinwerfer, elektrisches Kühlgebläse, Klimaanlage, Notblinker, elektrische Fensterheber, elektrische Türverriegelung, Anzeigen und Messgeräte |
| 45 | STOPPEN | 10 | Bremslichter, hoch montiertes Bremslicht, Schaltsperren-Steuerungssystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Antiblockiersystem |
| 46 | TÜR | 20 | Elektrisches Türschlosssystem |
| 47 | FR NEBEL | fünfzehn | Nebellichter |
| 48 | AM1 | 25 | Startsystem, Sicherungen „CIG“ und „ACC“ |

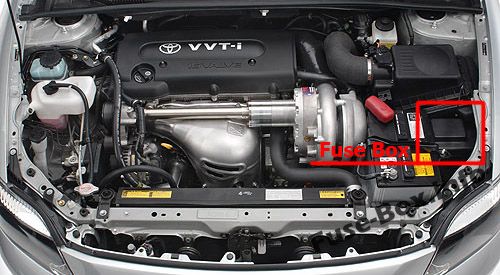

Lage des Sicherungskastens
ad vertisements

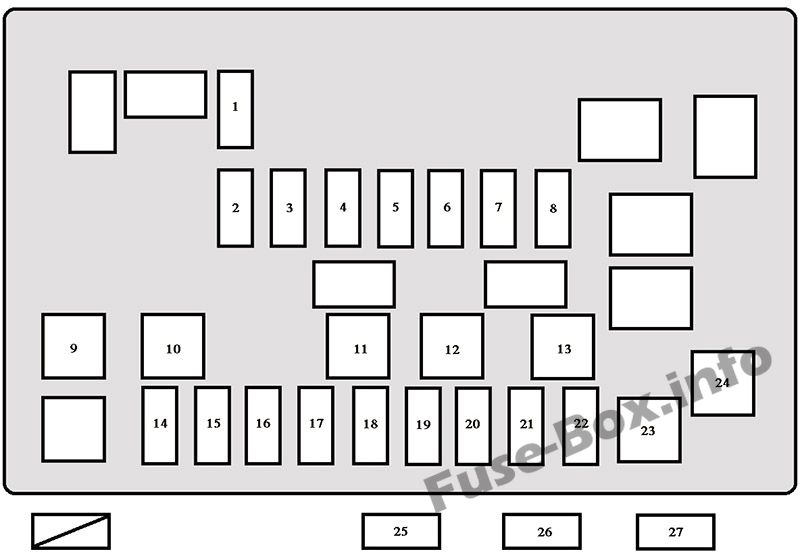

Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere-Bewertung [A] | Beschreibung |
|---|---|---|---|
| 1 | NS | 7,5 | Startsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 2 | H-LP RH | 10 | Scheinwerfer rechts (Abblendlicht) |
| 3 | H-LP LH LO | 10 | Scheinwerfer links (Abblendlicht) |
| 4 | H-LP RH H | 10 | Scheinwerfer rechts (Fernlicht) |
| 5 | H-LP LH HI | 10 | Scheinwerfer links (Fernlicht) |
| 6 | ECU-B | 10 | Multiplex-Kommunikationssystem (elektrisches Türschlosssystem, beleuchtetes Einstiegssystem, drahtloses Fernbedienungssystem, Hecktüröffner, Panorama-Schiebedach), Klimaanlage, Anzeigen und Messgeräte |
| 7 | KUPPEL | 7,5 | Innenbeleuchtung, persönliche Beleuchtung, Motor- (Zünd-) Schalterleuchte, Gepäckraumleuchte |
| 8 | RAD NR.1 | 20 | Audiosystem |
| 9 | HTR | 40 | Klimaanlage |
| 10 | ABS Nr. 2 | 40 | Anti-Blockier-Bremssystem |
| 11 | ABS Nr. 1 | 50 | Anti-Blockier-Bremssystem |
| 12 | CDS | 30 | Elektrischer Lüfter |
| 13 | RDI | 20 | Elektrischer Lüfter |
| 14 | EFI | 20 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| fünfzehn | OBD2 | 10 | On-Board-Diagnosesystem |
| 16 | TURN-HAZ | 10 | Blinker, Notblinker |
| 17 | HORN | 10 | Horn |
| 18 | IGN | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 19 | ETCS | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 20 | AM2 | 30 | Startsystem, Sicherungen „IG2“ und „MET IG2“ |
| 21 | ALT-S | 7,5 | Ladestation |
| 22 | DCC | 30 | Sicherung „ECU-B“, „RAD1“ und „DOME“ |
| 23 | MAIN | 40 | Sicherungen „H-LP RH LO“, „H-LP LH LO“, „H-LP RH HI“ und „H-LP LH HI“ |
| 24 | ALT | 120 | „HTR“, „ABS Nr.1“, „ABS Nr.2“, „RDI“, „CDS“, „DEF, „HECK“, „PANEL“, „TÜR“, „STOP“, „ACC BUCHSE“, „GAUGE“, „ECU-IG“, „FR WIP“, „WSH“, „AM1“, „FR DOOR“, „FL DOOR“, „S/ROOF, „A/C“ und „FR FOG“ Sicherungen |
| 25 | ERSATZTEIL | 30 | Ersatzsicherung |
| 26 | ERSATZTEIL | 20 | Ersatzsicherung |
| 27 | ERSATZTEIL | 10 | Ersatzsicherung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Scion tC ANT10?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
