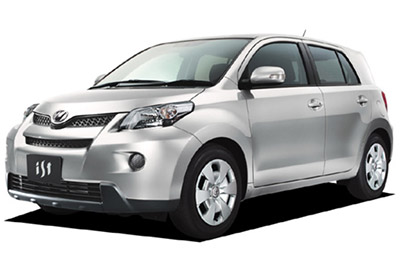

In diesem Artikel betrachten wir die zweite Generation von Toyota ist / Toyota Urban Cruiser / Scion xD (XP110), produziert von 2007 bis 2016. Hier finden Sie Sicherungskastendiagramme von Toyota ist (Toyota Urban Cruiser / Scion xD) 2008, 2009 , 2010, 2011, 2012, 2013, 2014, 2015 und 2016 , informieren Sie sich über die Lage der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsbelegung Toyota ist / Urban Cruiser / Scion xD 2008-2016
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota ist die Sicherung Nr. 8 „CIG“ im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel, unter der Abdeckung.

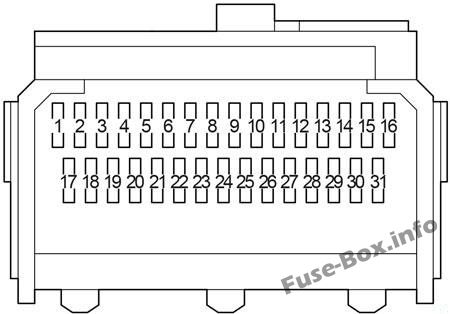

Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum
| NEIN. | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | SCHWANZ | 10 | mit Tagfahrlicht: Positionslichter vorn, Rücklichter, Kennzeichenbeleuchtung, manuelle Leuchtweitenregulierung, Mehrkanal-Kraftstoffeinspritzsystem/sequentielle Mehrkanal-Kraftstoffeinspritzanlage, Kombiinstrumentbeleuchtung |
| 1 | PANEL2 | 7,5 | ohne Tagfahrlicht: Positionsleuchten vorn, Rückleuchten, Kennzeichenleuchten, manuelle Leuchtweitenregulierung, Mehrkanal-Kraftstoffeinspritzanlage/sequentielle Mehrkanal-Einspritzanlage, Kombiinstrument |
| 2 | PANEL1 | 7,5 | Schalterbeleuchtung, Instrumentenbeleuchtung, Lenkschalter, Stop & Start System, Anzeigen und Anzeigen |
| 3 | Klimaanlage | 7,5 | Klimaanlage, Heckscheibenheizung, Power-Heizung |
| 4 | D TÜR | 20 | Elektrische Fensterheber |
| 5 | RL TÜR | 20 | Fensterheber (hinten links) |
| 6 | RR-TÜR | 20 | Fensterheber (hinten rechts) |
| 7 | – | – | – |
| 8 | CIG | fünfzehn | Steckdose (Zigarettenanzünder) |
| 9 | ACC | 7,5 | Elektrisches Türschlosssystem, Außenspiegel, Audiosystem, Uhr |
| 10 | – | – | – |
| 11 | ID/UP / MIR HTR |
10 | Antibeschlagsanlage für Außenspiegel |
| 12 | – | – | – |
| 13 | AM1 Nr.2 | 7,5 | – |
| 14 | RR NEBEL | 7,5 | Nebelschlussleuchten |
| fünfzehn | IGN | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, SRS-Airbag-System, Smart Entry & Start-System, Stop & Start-System |
| 16 | GETROFFEN | 7,5 | Messgeräte und Meter |
| 17 | P S-HTR | fünfzehn | Sitzheizung |
| 18 | D S-HTR | fünfzehn | Sitzheizung |
| 19 | WIP | 20 | Scheibenwischer |
| 20 | RR WIP | fünfzehn | Heckscheibenwischer |
| 21 | WSH | fünfzehn | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 22 | ECU-IG | 10 | Tagfahrlichtsystem, ABS, elektrische Servolenkung, elektrische Fensterheber, elektrische Türverriegelung, VSC, Active Torque Control 4WD-System, intelligentes Einstiegs- und Startsystem, Stopp- und Startsystem, elektrischer Lüfter electric |
| 23 | MESSGERÄT | 10 | Ladesystem, Blinker, Notblinker, Rückfahrscheinwerfer, Klimaanlage, Heckscheibenheizung, Anzeigen und Messgeräte |
| 24 | OBD2 | 7,5 | On-Board-Diagnosesystem |
| 25 | STOPPEN | 10 | Bremslichter, hoch montiertes Bremslicht, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, ABS, VSC, Shift-Lock-System |
| 26 | – | – | – |
| 27 | D/L | 25 | Elektrisches Türschlosssystem, doppeltes Schließsystem |
| 28 | FR NEBEL | fünfzehn | Nebelscheinwerfer |
| 29 | 4WD | 7,5 | Active Torque Control 4WD-System |
| 30 | SCHWANZ | 10 | ohne Tagfahrlicht: Positionsleuchten vorn, Rückleuchten, Kennzeichenleuchten, manuelle Leuchtweitenregulierung, Mehrkanal-Kraftstoffeinspritzanlage/sequentielle Mehrkanal-Einspritzanlage, Kombiinstrument |
| 31 | AM1 | 25 | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, „ACC“, „CIG“-Sicherungen |
ad vertisements

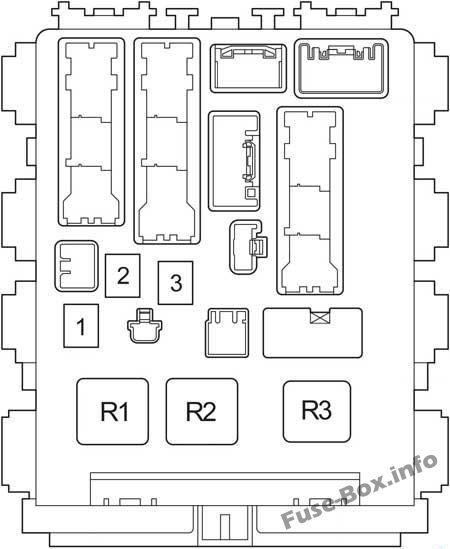

Vorderseite
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | DWR | 30 | Elektrische Fensterheber |
| 2 | DEF | 30 | Heckscheibenheizung |
| 3 | – | – | – |
| Relais | |||
| R1 | Zündung (IG1) | ||
| R2 | Heizung (HTR) | ||
| R3 | Linkslenker: Blinker |
Zusätzlicher Sicherungskasten
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | AM2 NR.2 | 7,5 | Hecktüröffner, Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Beleuchtung, Innenbeleuchtung, Lichterinnerung, Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, Stop & Start System, Rücklicht, Diebstahlschutz, drahtlose Türschlosssteuerung |
| 1 | WIP-S | 7,5 | 1ND-TV: Energieverwaltung |
| 2 | AM2 NR.2 | 7,5 | Hecktüröffner, Aufladen, Türschlosssteuerung, Doppelverriegelung, Motorsteuerung, Wegfahrsperre, Einstiegs- und Startsystem, Zündung, Beleuchtung, Innenbeleuchtung, Lichterinnerung, Fensterheber, Sicherheitsgurtwarnung, Anlassen, Lenkschloss, Stop & Start System, Rücklicht, Diebstahlschutz, drahtlose Türschlosssteuerung |
| 2 | WIP-S | 7,5 | 1ND-TV: Energieverwaltung |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (links)
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | AM2 | fünfzehn | Startsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Stop & Start-System, Smart Entry & Start-System |
| 3 | HORN | 10 | Horn |
| 4 | EFI | 20 | 1NR-FE, 2ZR-FE: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 4 | ECD | 30 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 5 | – | 30 | Ersatzsicherung |
| 6 | – | 10 | Ersatzsicherung |
| 7 | – | fünfzehn | Ersatzsicherung |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | ABS2/VSC2 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 13 | H-LP HAUPT | 30 | mit Tagfahrlicht: „H-LP LH/H-LP LO LH“, „H-LP LH/H-LP LO LH“, „H-LP HI LH“, „H-LP HI RH“ Sicherungen |
| 14 | NS | 30 | Startsystem |
| fünfzehn | S-LOCK | 20 | Intelligentes Einstiegs- und Startsystem |
| 16 | KUPPEL | fünfzehn | Innenbeleuchtung, persönliche Beleuchtung, Gepäckraumbeleuchtung, intelligentes Einstiegs- und Startsystem, kabellose Fernbedienung, Audiosystem |
| 17 | ECU-B | 7,5 | Tagfahrlichtsystem, elektrische Fensterheber, elektrisches Türschlosssystem, intelligentes Einstiegs- und Startsystem, Anzeigen und Messgeräte, Klimaanlage, VSC, Active Torque Control 4YVD-System, Stop & Start-System |
| 18 | ALT-S | 7,5 | 1NR-FE, 2ZR-FE: Ladesystem |
| 18 | F/PMP | 30 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 19 | ETCS | 10 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 20 | HAZ | 10 | Blinker, Notblinker |
| 21 | AMT | 50 | ohne Stop & Start System: Multi-Mode-Schaltgetriebe |
| 21 | BBC | 40 | Stop & Start-System |
| 22 | H-LP RH / H-LP LO RH |
10 | Rechter Scheinwerfer |
| 23 | H-LP LH / H-LP LO LH |
10 | Linker Scheinwerfer |
| 24 | EFI2 | 10 | 1NR-FE, 2ZR-FE: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 24 | ECD2 | 10 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 25 | ECD3 | 7,5 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 26 | HTR SUB2 | 40 | 435W Typ: PTC-Heizung |
| 26 | HTR SUB1 | 50 | 600W Typ: PTC-Heizung |
| 27 | EPS | 50 | Elektrische Servolenkung |
| 28 | ABS1/VSC1 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 29 | HTR | 40 | Klimaanlage |
| 30 | RDI | 30 | Elektrischer Lüfter |
| 31 | HTR SUB1 | 30 | 435W Typ: PTC-Heizung |
| 31 | HTR SUB2 | 30 | 600W Typ: PTC-Heizung |
| 32 | H-LP CLN / DWR HTR |
30 | Power-Heizung, Scheinwerferreiniger |
| 32 | HTR SUB3 | 30 | 600W Typ: PTC-Heizung |
| Relais | |||
| R1 | Anlasser (ST) | ||
| R2 | Elektrischer Lüfter (FAN Nr.2) | ||
| R3 | PTC-Heizung (HTR SUB1) 1ND-TV + 4WD: (ECD Nr.2) |
||
| 1NR-FE – Benzin 1.3L 2ZR-FE – Benzin 1.8L 1ND-TV – Diesel 1.4L |
ad vertisements

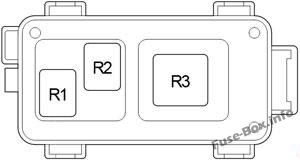

Relaisbox #1 (ohne DRL)
| № | Relais |
|---|---|
| R1 | PTC-Heizung (HTR SUB3 / TRK) |
| R2 | PTC-Heizung (HTR SUB2) |
| R3 | Scheinwerfer / Multimode-Schaltgetriebe / PTC-Heizung (H-LP/AMT/HTR SUB1) |

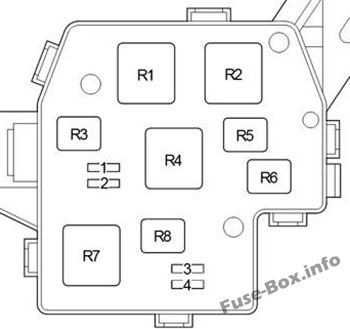

Relaisbox Nr.2 (mit DRL)
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ATF PMP | 10 | – |
| 2 | HTR W/P | 10 | – |
| 3 | H-LP HI RH | 10 | Scheinwerfer |
| 4 | H-LP HALLO LH | 10 | Scheinwerfer |
| Relais | |||
| R1 | Dimmer (DIM) | ||
| R2 | – | ||
| R3 | – | ||
| R4 | Scheinwerfer (H-LP) | ||
| R5 | PTC-Heizung (HTR SUB3) | ||
| R6 | PTC-Heizung (HTR SUB2) | ||
| R7 | PTC-Heizung (HTR SUB1) | ||
| R8 | – |
Schmelzsicherungsblock
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | GLÜHEN DC/DC | 80 | 1ND-TV: Multiport-Kraftstoffeinspritzsystem / sequentielles Multiport-Kraftstoffeinspritzsystem |
| 2 | MAIN | 60 | „EFT, „HORN“, „AM2“, „ALT-S“, „DOME“, „ST“, „ECU-B“, „ETCS“, „HAZ“, „H-LP LH/H-LP LO LH “ und „H-LP RH/H-LP LO RH“ Sicherungen |
| 3 | ALT | 120 | Ladesystem, „HTR SUB2“, „EPS“, „ABS1/VSC1“, „HTR“, „ABS2/VSC2“, „HTR SUB1“, „RDI“, „DEF“, „FR FOG“, „OBD2“, Sicherungen „D/L“, „POWER“, „RR DOOR“, „RL DOOR“, „STOP“ und „AM1“ |
