In diesem Artikel betrachten wir den Lexus GS (S190) der dritten Generation, der von 2006 bis 2011 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Lexus GS 450h 2006, 2007, 2008, 2009, 2010 und 2011 , Informationen zum Standort der Sicherungstafeln im Fahrzeuginnenraum und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) kennen.
der Inhalt
Sicherungsanordnung Lexus GS450h 2006-2011
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Lexus GS450h sind die Sicherungen Nr. 8 „PWR OUTLET“ (Steckdose) und Nr. 9 „CIG“ (Zigarettenanzünder) im Sicherungskasten im Fahrgastraum №2.
Sicherungskasten im Fahrgastraum №1
Lage des Sicherungskastens

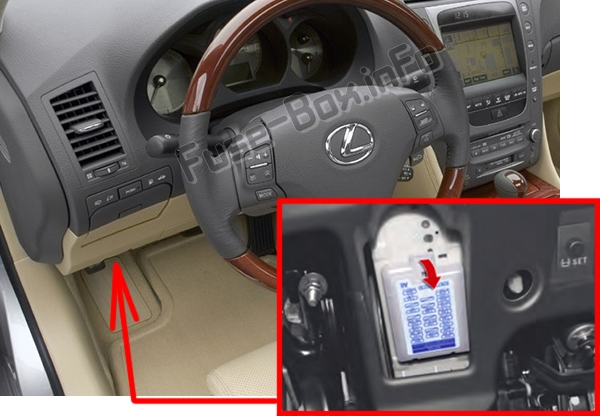

Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel, unter der Abdeckung.
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | FR WIP | 30 | Scheibenwischer |
| 2 | RR-IG | 7,5 | RR-IG1 |
| 3 | LH-IG | 10 | Notblinker, Gurtstraffer, Scheinwerferreiniger, Abgasanlage, Heckscheibenheizung, elektrische Kühlgebläse, Türsteuerung vorne links, Türsteuerung hinten links |
| 4 | H-LP LVL | 7,5 | Adaptives Frontlichtsystem |
| 5 | A/CW/P | 7,5 | Klimaanlage |
| 6 | RAD Nr.3 | 10 | Audiosystem |
| 7 | FR TÜR LH | 20 | Türsteuersystem vorne links |
| 8 | RR TÜR LH | 20 | Türsteuersystem hinten links |
| 9 | FR S/HTR LH | fünfzehn | Sitzheizungen, Sitzheizungen und Ventilatoren |
| 10 | ECU-IG LH | 10 | VGRS, EPS. elektronisch geregeltes Bremssystem, Gierraten- & G-Sensor, dynamischer Radar-Tempomat, Rückfahrmonitorsystem, Monddach |
| 11 | PANEL | 7,5 | Lenkschalter, Abstandsschalter, Audiosystem, Handschuhfachbeleuchtung, Schalterbeleuchtung, Zigarettenanzünder, Schalthebelbeleuchtung, Touchscreen, persönliche Rücklichter |
| 12 | S/DACH | 25 | Monddach |
| 13 | KRAFTSTOFF OFFEN | 10 | Tankdeckelöffner |
| 14 | LH-B | 10 | Diebstahlschutzsystem |
| fünfzehn | TRK OPN | 10 | Kofferraumöffner |
| 16 | Fernseher | 7,5 | Touchscreen, Rückfahrmonitorsystem |
| 17 | Klimaanlage | 7,5 | Klimaanlage |
| 18 | FR P/SITZ LH | 30 | Energiesitz |
Sicherungskasten im Fahrgastraum №2
Lage des Sicherungskastens

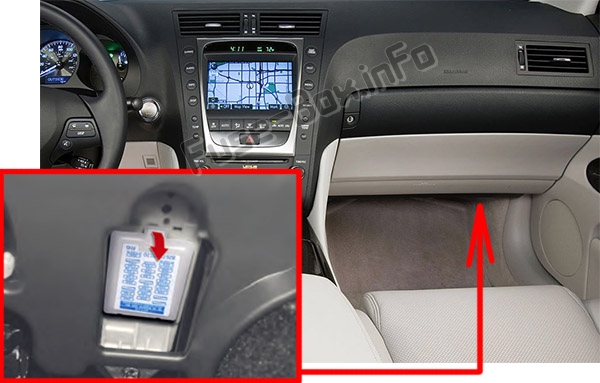

Es befindet sich unter der rechten Seite der Instrumententafel, unter der Abdeckung.
Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №2
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | ECU-IG RH | 10 | Elektrische Neigungs- und Teleskoplenkung, Kombinationsschalter, elektrisch verstellbarer Sitz, Smart Access System mit Druckknopfstart, Klimaanlage, Touchscreen, Shift-Lock-System, Reifendruckwarnsystem, Stabilisatorsystem vorne/hinten |
| 2 | FR S/HTR RH | fünfzehn | Sitzheizungen, Sitzheizungen und Ventilatoren |
| 3 | RH-IG | 7,5 | Türsteuerung vorne rechts, Türsteuerung hinten rechts, Gurtstraffer, Getriebe, Sitzheizung, Sitzheizung und Lüfterventilator |
| 4 | AM2 | fünfzehn | Startsystem |
| 5 | FR TÜR RH | 20 | Türsteuersystem vorne rechts |
| 6 | RR TÜR RH | 20 | Türsteuersystem hinten rechts |
| 7 | AIRSUS | 20 | AVS |
| 8 | PWR-AUSGANG | fünfzehn | Steckdose |
| 9 | CIG | fünfzehn | Zigarettenanzünder |
| 10 | ACC | 7,5 | Audiosystem, Smart Access System mit Starttaste, Touchscreen, Rückfahrmonitorsystem, Lexus Link System ECU |
| 11 | IGN | 10 | Intelligentes Zugangssystem mit Druckknopfstart, SRS-Airbagsystem, Bremslichter, Hybridsystem, Lenkschlosssystem, elektronisch gesteuertes Bremssystem, Lexus Link System ECU, Beifahrer-Insassenklassifizierungssystem ECU |
| 12 | SPUR | 7,5 | Messgeräte und Meter |
| 13 | STR-SPERRE | 25 | Lenkschlosssystem |
| 14 | SICHERHEIT | 7,5 | Intelligentes Zugangssystem mit Druckknopfstart |
| 14 | SICHERHEIT | 7,5 | Intelligentes Zugangssystem mit Druckknopfstart |
| fünfzehn | TI&TE | 20 | Neigungs- und Teleskoplenkung |
| 16 | AM1 | 7,5 | — |
| 17 | STOP SW | 7,5 | Bremslichter, Shift-Lock-System |
| 18 | OBD | 7,5 | On-Board-Diagnosesystem |
| 19 | FR P/SITZ RH | 30 | Energiesitz |
Motorraum-Sicherungskasten
Lage des Sicherungskastens

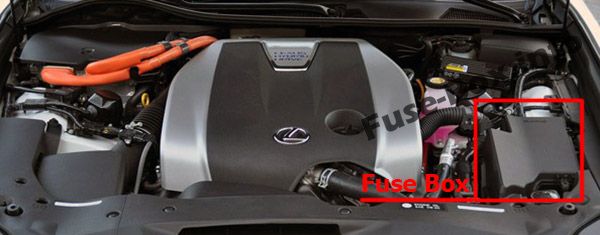

Der Sicherungskasten befindet sich im Motorraum (auf der linken Seite).
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | FR STRG-B | 25 | H-LP HALLO, HORN |
| 2 | RELIEF VLV | 10 | Kraftstoffsystem |
| 3 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 4 | H-LP-CLN | 30 | Scheinwerferreiniger |
| 5 | STB-AM | 30 | Aktives Stabilisator-Aufhängungssystem |
| 6 | ENTEISER | 25 | — |
| 7 | FR STRG-AM | 30 | FR SCHWANZ, FR NEBEL, WASH |
| 8 | IG2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Geräuschfilter |
| 9 | EFI Nr.2 | 10 | Kraftstoffanlage, Abgasanlage |
| 10 | H-LP R LWR | fünfzehn | Scheinwerfer Abblendlicht (rechts) |
| 11 | H-LP L LWR | fünfzehn | Scheinwerfer Abblendlicht (links) |
| 12 | D/C-SCHNITT | 30 | DOME, MPX-B |
| 13 | IGCT Nr.3 | 7,5 | Hybridbatterie (Traktionsbatterie) |
| 14 | IGCT Nr.2 | 7,5 | Hybrid System |
| fünfzehn | MPX-B | 7,5 | Elektrische Fensterheber, Türsteuerungssystem, elektrisch verstellbarer Sitz, elektronisch gesteuertes Bremssystem, Kombischalter, elektrische Neigungs- und Teleskoplenkung, Anzeigen und Messgeräte |
| 16 | KUPPEL | 7,5 | Innenbeleuchtung, Fußbeleuchtung, Waschtischbeleuchtung, Anzeigen und Messgeräte |
| 17 | ABS HAUPT1 | 10 | Elektronisch gesteuertes Bremssystem |
| 18 | ABS-MOTOR | 30 | Abs |
| 19 | ABS HAUPT2 | 10 | Elektronisch gesteuertes Bremssystem |
| 20 | F/PMP | 25 | Kraftstoffsystem |
| 21 | EFI | 25 | EFI2, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 22 | INJ | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 23 | A/F | fünfzehn | Kraftstoffsystem |
| 24 | INV W/P | 10 | Hybrid System |
| 25 | IGCT Nr. 1 | 20 | Hybridsystem, IGCT Nr.2, IGCT Nr.3 |
| 26 | FR NEBEL | fünfzehn | Nebelleuchte |
| 27 | FR SCHWANZ | 10 | Rücklicht, Seitenmarkierungsleuchte hinten |
| 28 | WASCHEN | 20 | Scheibenwischer und -waschanlage |
| 29 | HORN | 10 | Horn |
| 30 | H-LP HALLO | 20 | Scheinwerfer Fernlicht |
| 31 | DC/DC | 140 | Ladestation |
| 32 | RAD-FAN | 60 | Elektrische Kühlventilatoren |
| 33 | LH J/B AM | 80 | S/ROOF, FR P/SEAT LH, TV, A/C, FUEL OPN, FR WIP, H-LP LVL, FR S/HTR LH, A/CW/P |
| 34 | E/G AM | 60 | H-LP CLN, FR STRG-AM, DEICER, STB AM |
| 35 | HEIZUNG | 50 | Klimaanlage |
| 36 | ENTSCHLAG | 50 | Heckscheibenheizung |
| 37 | ABS2 | 30 | Verbessertes VSC, ABS |
| 38 | RH J/B-AM | 80 | AM1, OBD, STOP SW, Tl & TE, FR P/SEAT RH, STR LOCK, SECURITY, ECU-IG R, RH-IG, FS/HTR RH, CIG, PWR OUTLET, AIR SUS |
| 39 | RR J/B | 80 | STOP LP R. STOP LP L, RR HECK, PSB, RR FOG, RR-IG1 |
| 40 | ÖLPUMPE | 60 | Übertragung |
| 41 | EPS | 80 | EPS |
| 42 | P/I-B1 | 60 | EFI, F/PMP, INJ |
| 43 | E/GB | 30 | EM-VLV, FR STRG-B, ETCS |
| 44 | MAIN | 30 | H-LP R LWR, H-LP L LWR |
| 45 | VGRS | 40 | VGRS |
| 46 | ABS1 | 50 | ABS-MOTOR, ABS-HAUPT1, ABS-HAUPT2 |
| 47 | P/I-B2 | 60 | A/F, BATT FAN, IGCT, INV W/P |
| 48 | BATT-LÜFTER | 20 | Elektrische Kühlventilatoren |
| 49 | RAD Nr.1 | 30 | Audiosystem |
| 50 | RAD Nr.2 | 30 | Audiosystem |
| 51 | IG2 HAUPT | 20 | IG2, GAUGE, IGN |
| 52 | TURN- HAZ | fünfzehn | Blinker vorn, Blinker hinten |
| 53 | ABS HAUPT3 | 10 | Elektronisch gesteuertes Bremssystem |
| 54 | ECU-B | 10 | VGRS, EPS, Lexus Link System ECU |
Sicherungskasten für Gepäckraum
ad vertisements
Lage des Sicherungskastens

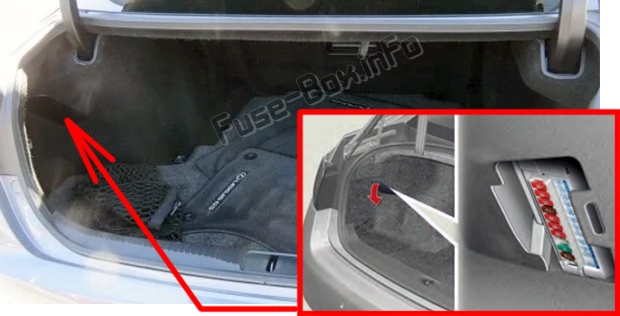

Der Sicherungskasten befindet sich im Kofferraum links hinter der Abdeckung.
Sicherungskastendiagramm
Belegung der Sicherungen im Kofferraum
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | RR HECK | 10 | Rücklichter, Kennzeichenbeleuchtung |
| 2 | STOPP LP R | 10 | Hoch montierte Bremslichter, Bremslichter |
| 3 | STOPP LP L | 10 | Bremslicht, Rückfahrlicht |
| 4 | RR NEBEL | 7,5 | — |
| 5 | RR-B | 10 | Kofferraumbeleuchtung |
| 6 | RR-IG1 | 10 | Sicherheitsgurt vor Kollision, Gurtstraffer |
| 7 | RR-IG2 | 10 | — |
| 8 | PSB | 30 | Sicherheitsgurt vor Kollision |
| 9 | RR S/SHADE | 7,5 | Sonnenschutz hinten |
| 10 | RH J/BB | 30 | FR TÜR RH, RR TÜR RH, AM2 |
| 11 | LH J/BB | 30 | FR TÜR LH, RR TÜR LH, RAD Nr.3 |
| 12 | R/BB | fünfzehn | DC-Schnitt |

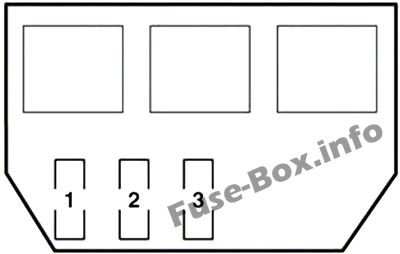

Gepäckraum zusätzlicher Sicherungskasten (Fahrzeuge mit aktiver Stabilisatorfederung)
| № | Name | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|---|
| 1 | STB FR | 50 | Frontstabilisator |
| 2 | STB RR | 30 | Heckstabilisator |
| 3 | STB DC/DC | 30 | DC / DC-Wandler |
