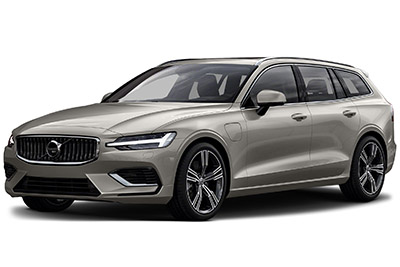

In diesem Artikel betrachten wir den Volvo V60 der zweiten Generation, der von 2019 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Volvo V60 2019 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungsanordnung Volvo V60 2019-…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo V60 sind die Sicherung #24 (12-V-Steckdose in der Tunnelkonsole vorn), #25 (12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen), #26 (12-V-Steckdose im Laderaum) ) im Motorraum-Sicherungskasten und Sicherung Nr. 2 (Steckdose in der Tunnelkonsole zwischen den Rücksitzen) im Sicherungskasten unter dem Handschuhfach.
Lage des Sicherungskastens

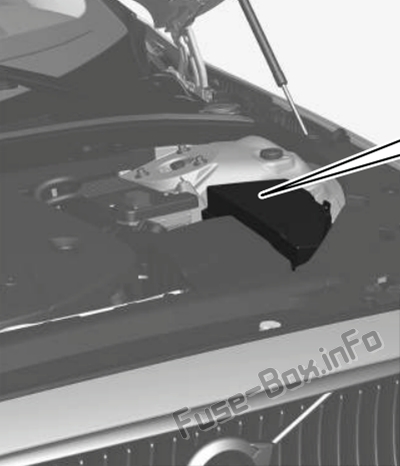

Motorraum

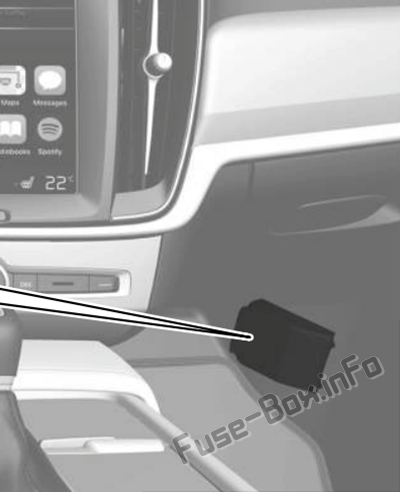

Sicherungskasten unter dem Handschuhfach

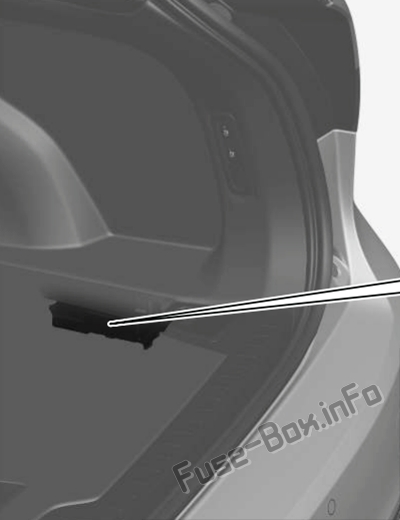

Sicherungskasten im Kofferraum
Sicherungskastendiagramme
ad vertisements
2019
Motorraum

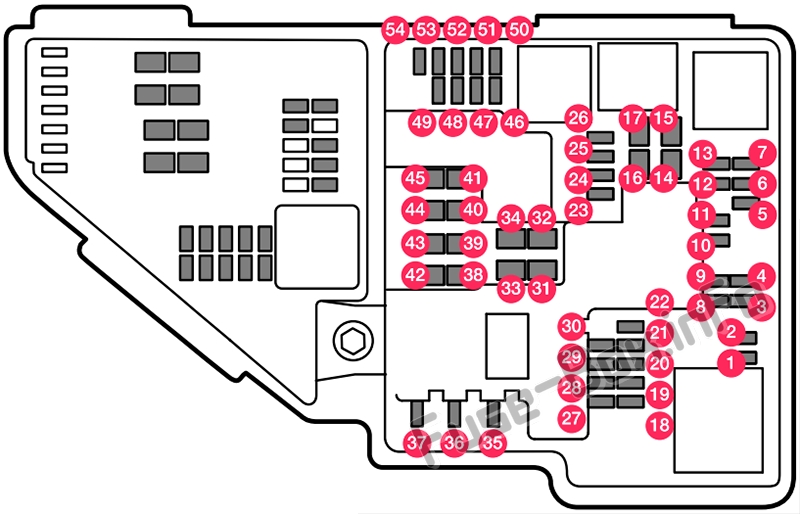

Zuordnung der Sicherungen im Motorraum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | fünfzehn | Zündspulen (Benzin); Zündkerzen (Benzin) |
| 5 | fünfzehn | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor, Mitte (Benzin); beheizte Lambdasonde hinten (Diesel) |
| 6 | 7,5 | Vakuumregler; Ventil; Ventil für Leistungsimpuls (Diesel) |
| 7 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; AGR-Ventil (Diesel); Turbopositionssensor (Diesel); Turboladerventil (Benzin) |
| 8 | 5 | Motorsteuerungsmodul |
| 9 | – | Nicht benutzt |
| 10 | 10 | Magnetspulen (Benzin); Ventil; Thermostat des Motorkühlsystems (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel) |
| 11 | 5 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Relaiswicklungen für Leistungsimpuls (Diesel) |
| 12 | – | Nicht benutzt |
| 13 | 20 | Motorsteuerungsmodul |
| 14 | 40 | Anlasser |
| fünfzehn | Shunt | Anlasser |
| 16 | 30 | Kraftstofffilterheizung (Diesel) |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | 12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum |
| 27 | – | Nicht benutzt |
| 28 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 29 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 30 | – | Nicht benutzt |
| 31 | Shunt | Beheizte Windschutzscheibe, linke Seite |
| 32 | 40 | Beheizte Windschutzscheibe, linke Seite |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | fünfzehn | Getriebesteuermodul |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Wischer |
| 40 | 25 | Heckscheibenwaschanlage |
| 41 | 40 | Beheizte Windschutzscheibe rechts |
| 42 | 20 | Standheizung |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | Shunt | Beheizte Windschutzscheibe rechts |
| 46 | 5 | Speisung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrikmodul, Bremssystemsteuergerät |
| 47 | – | Nicht benutzt |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | – | Nicht benutzt |
| 50 | – | Nicht benutzt |
| 51 | 5 | Steuermodul für Batterieanschluss |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
Motorraum (Twin Engine)
ad vertisements

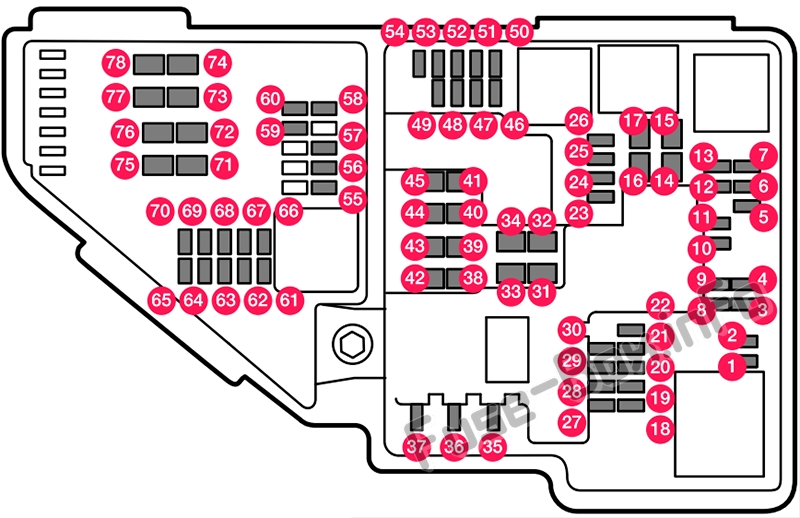

Belegung der Sicherungen im Motorraum (2019, Twin Engine)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | 5 | Steuermodul für Aktuator zum Einlegen/Wechseln der Gangpositionen des Automatikgetriebes |
| 5 | 5 | Steuermodul für die Hochvoltheizung des Kühlmittels des Verbrennungsmotors |
| 6 | 5 | Steuermodul für Klimaanlage; Absperrventil für Wärmetauscher; Absperrventil für Kühlmittel, das die Klimaanlage passiert |
| 7 | 5 | Steuermodul für Hybridbatterie; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit Spannungswandler 500 V-12 V |
| 8 | – | Nicht benutzt |
| 9 | 10 | Umrichter zur Steuerung der Versorgung des Elektromotors der Hinterachse |
| 10 | 10 | Steuermodul für Hybridbatterie; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit Spannungswandler 500 V-12 V |
| 11 | 5 | Ladeeinheit |
| 12 | 10 | Absperrventil für das Kühlmittel der Hybridbatterie; Kühlmittelpumpe 1 für Hybridbatterie |
| 13 | 10 | Kühlmittelpumpe für Elektroantrieb |
| 14 | 25 | Kühlgebläse für Hybridkomponenten |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | 12-V-Steckdose in der Tunnelkonsole zwischen den Sitzen der zweiten Reihe |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum USB-Anschlüsse für iPad-Halter |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | Shunt | Beheizte Frontscheibe links |
| 32 | 40 | Beheizte Frontscheibe links |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | – | Nicht benutzt |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät für Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Scheibenwischer |
| 40 | 25 | Heckscheibenwaschanlage |
| 41 | 40 | Beheizte Frontscheibe* rechts |
| 42 | 20 | Standheizung |
| 43 | 40 | Steuergerät für Bremsanlage (ABS-Pumpe) |
| 44 | – | Nicht benutzt |
| 45 | Shunt | Beheizte Frontscheibe rechts |
| 46 | 5 | Geliefert bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten; Elektrisches Lenkservo; Zentrales Elektronikmodul |
| 47 | 5 | Außengeräusch des Fahrzeugs (bestimmte Märkte) |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | 5 | Alkoholsperre |
| 50 | – | Nicht benutzt |
| 51 | – | Nicht benutzt |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
| 55 | fünfzehn | Getriebesteuermodul; Steuermodul für Gangwahlschalter |
| 56 | 5 | Motorsteuergerät (ECM) |
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | – | Nicht benutzt |
| 60 | – | Nicht benutzt |
| 61 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; Ventil für Turbolader |
| 62 | 10 | Magnetspulen; Ventil; Thermostat für Motorkühlsystem |
| 63 | 7,5 | Vakuumregler; Ventil |
| 64 | 5 | Steuergerät, Spoilerwalzenabdeckung; Steuergerät, Kühlerrollenabdeckung |
| 65 | – | Nicht benutzt |
| 66 | fünfzehn | Lambdasonde, vorne; Lambdasonde, hinten |
| 67 | fünfzehn | Magnet für Motorölpumpe; Magnetkupplung A/C; Lambdasonde, Mitte |
| 68 | – | Nicht benutzt |
| 69 | 20 | Motorsteuergerät (ECM) |
| 70 | fünfzehn | Zündspulen; Zündkerzen |
| 71 | – | Nicht benutzt |
| 72 | – | Nicht benutzt |
| 73 | 30 | Steuergerät für Getriebeölpumpe |
| 74 | 40 | Steuermodul für Vakuumpumpe |
| 75 | 25 | Aktuator für Getriebe |
| 76 | – | Nicht benutzt |
| 77 | – | Nicht benutzt |
| 78 | – | Nicht benutzt |
ad vertisements
Unter dem Handschuhfach

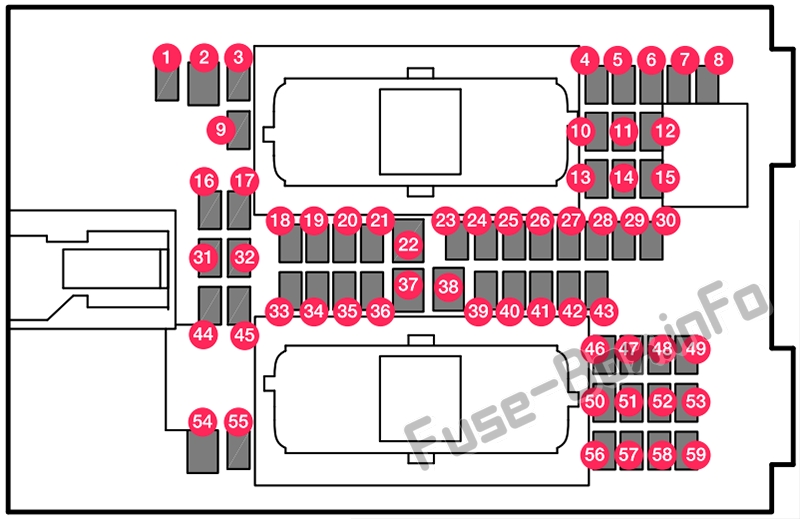

Zuordnung der Sicherungen unter dem Handschuhfach (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 30 | Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 3 | – | Nicht benutzt |
| 4 | 5 | Bewegungssensor |
| 5 | 5 | Media Player |
| 6 | 5 | Instrumententafel |
| 7 | 5 | Tasten der Mittelkonsole |
| 8 | 5 | Sonnensensor |
| 9 | 20 | Sensus-Steuermodul |
| 10 | – | Nicht benutzt |
| 11 | 5 | Lenkradmodul |
| 12 | 5 | Modul für Startknopf und Feststellbremssteuerung |
| 13 | fünfzehn | Beheiztes Lenkradmodul |
| 14 | – | Nicht benutzt |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | 10 | Klimasystem-Steuermodul |
| 19 | – | Nicht benutzt |
| 20 | 10 | Datenverbindungsstecker OBD-II |
| 21 | 5 | Center-Display |
| 22 | 40 | Klimatisierungsgebläsemodul (vorne) |
| 23 | 5 | USB-HUB |
| 24 | 7,5 | Instrumentenbeleuchtung; Innenbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensoren; Tastatur der hinteren Tunnelkonsole, Rücksitz; Elektrische Vordersitze; Bedienfelder der hinteren Tür; Klimatisierungsgebläsemodul links/rechts |
| 25 | 5 | Steuermodul für Fahrerunterstützungsfunktionen |
| 26 | 20 | Panoramadach mit Sonnenvorhang |
| 27 | 5 | Head-up-Display |
| 28 | 5 | Fahrgastraumbeleuchtung |
| 29 | – | Nicht benutzt |
| 30 | 5 | Deckenkonsolendisplay (Sicherheitsgurterinnerung/Beifahrerairbaganzeige) |
| 31 | – | Nicht benutzt |
| 32 | 5 | Feuchtigkeitssensor |
| 33 | 20 | Türmodul in Tür hinten rechts |
| 34 | 10 | Sicherungen im Kofferraum/Laderaum |
| 35 | 5 | Steuermodul für mit dem Internet verbundenes Fahrzeug; Steuermodul für Volvo On Call |
| 36 | Türmodul in der linken Fondtür | |
| 37 | 40 | Audiosteuermodul (Verstärker) (nur bestimmte Modelle) |
| 38 | – | Nicht benutzt |
| 39 | 5 | Multiband-Antennenmodul |
| 40 | 5 | Massagefunktion der Vordersitze |
| 41 | – | Nicht benutzt |
| 42 | fünfzehn | Heckscheibenwischer |
| 43 | fünfzehn | Steuergerät für Kraftstoffpumpe |
| 44 | 5 | Twin Engine: Relaiswicklungen für Verteilerkasten im Motorraum; Relaiswicklungen für Getriebeölpumpe |
| 45 | – | Nicht benutzt |
| 46 | fünfzehn | Fahrersitzheizung |
| 47 | fünfzehn | Beifahrersitzheizung |
| 48 | 7,5 | Kühlmittelpumpe |
| 49 | – | Nicht benutzt |
| 50 | 20 | Türmodul in der linken Vordertür |
| 51 | 20 | Aktives Fahrwerksteuermodul |
| 52 | – | Nicht benutzt |
| 53 | 10 | Sensus-Steuermodul |
| 54 | – | Nicht benutzt |
| 55 | – | Nicht benutzt |
| 56 | 20 | Türmodul in der rechten Vordertür |
| 57 | – | Nicht benutzt |
| 58 | 5 | TV (nur bestimmte Märkte) |
| 59 | fünfzehn | Primärsicherung für Sicherungen 52, 53, 57 und 58 |
Sicherungskasten im Kofferraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | 30 | Heizbare Heckscheibe |
| 2 | – | Nicht benutzt |
| 3 | 40 | Kompressor mit pneumatischer Federung |
| 4 | fünfzehn | Verriegelungsmotor für Rücksitzlehne rechts |
| 5 | – | Nicht benutzt |
| 6 | fünfzehn | Verriegelungsmotor für Rücksitzlehne links |
| 7 | 20 | Twin Engine: Elektrischer Beifahrersitz; Türmodul rechts hinten |
| 8 | 30 | Steuergerät zur Reduzierung von Stickoxiden (Diesel) |
| 9 | 25 | Elektrische Heckklappe |
| 10 | 20 | Elektrischer Beifahrersitz |
| 11 | 40 | Steuermodul für Anhängerkupplung |
| 12 | 40 | Gurtstraffermodul (rechte Seite) |
| 13 | 5 | Interne Relaiswicklungen |
| 14 | fünfzehn | Elektrischer Beifahrersitz |
| fünfzehn | 5 | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Heckklappe |
| 16 | – | USB-Hub/Zubehöranschluss |
| 17 | – | Nicht benutzt |
| 18 | 25 | Steuermodul für Anhängerkupplung |
| 18 | 40 | Zubehörmodul |
| 19 | 20 | Elektrischer Fahrersitz |
| 20 | 40 | Gurtstraffermodul (linke Seite) |
| 21 | 5 | Einparkhilfe-Kamera |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | – | Nicht benutzt |
| 26 | 5 | Steuergerät für Airbags und Gurtstraffer |
| 27 | – | Nicht benutzt |
| 28 | fünfzehn | Beheizter Rücksitz (linke Seite) |
| 29 | – | Nicht benutzt |
| 30 | 5 | Informationen zum toten Winkel (BUS); Steuergerät für Rückfahrsignal außen |
| 31 | – | Nicht benutzt |
| 32 | 5 | Module für Gurtstraffer |
| 33 | 5 | Stellglied Abgasanlage (Benzin, bestimmte Motorvarianten) |
| 34 | – | Nicht benutzt |
| 35 | fünfzehn | Allradantrieb (AWD) Steuermodul |
| 36 | fünfzehn | Beheizter Rücksitz (rechte Seite) |
| 37 | – | Nicht benutzt |
