In diesem Artikel betrachten wir den Audi A8 / S8 der zweiten Generation (D3 / 4E), der von 2002 bis 2009 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme der Audi A8 und S8 2008 und 2009 , um Informationen über die Position der Sicherung zu erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi A8 und S8 2008-2009
Passagierabteil
In der Kabine befinden sich vorne links und rechts vom Cockpit zwei Sicherungsblöcke.
Gepäckraum
Hier gibt es auch zwei Sicherungsblöcke – links und rechts vom Kofferraum.
ad vertisements
Sicherungskasten-Diagramme

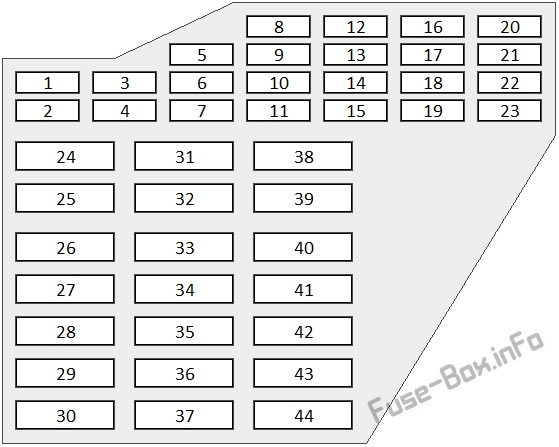

Sicherungskasten der linken Instrumententafel
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Garagentoröffner (HomeUnk) | 5 |
| 2 | Einparkhilfe | 5 |
| 3 | Einparkhilfe | 5 |
| 4 | Scheinwerferbereichssteuerung / Lichtsteuergerät | 10 |
| 5 | Kombiinstrument | 5 |
| 6 | Steuerung des Lenksäulenelektroniksystems | 10 |
| 7 | Diagnosestecker | 5 |
| 8 | Diagnosestecker / Ölstandsensor | 5 |
| 9 | ESP-Steuergerät / Lenkwinkelsensor | 5 |
| 10 | Kombiinstrument | 5 |
| 11 | Audi Spurhalteassistent | 10 |
| 12 | Bremslichtschalter | 5 |
| 13 | Telefon / Handy | 10 |
| 14 | Nicht benutzt | |
| 15 | Zugriffs- / Startsteuergerät | 5 |
| 16 | RSE-System | 10 |
| 17 | Adaptive Geschwindigkeitsregelung | 5 |
| 18 | Beheizte Waschdüsen | 5 |
| 19 | Nicht benutzt | |
| 20 | Reifendruck-Kontrollsystem | 5 |
| 21 | Nicht benutzt | |
| 22 | Bremslichtschalter | 5 |
| 23 | Handyvorbereitung | 5 |
| 24 | Horn | 15 |
| 25 | Scheibenwischersystem | 40 |
| 26 | Nicht benutzt | |
| 27 | Elektronisches Stabilisierungsprogramm (ESP) | 25 |
| 28 | Nicht benutzt | |
| 29 | Beleuchtung wechseln | 1 |
| 30 | Nicht benutzt | |
| 31 | Bordnetz, Lichtsteuerung (rechter Scheinwerfer) | 30 |
| 32 | Nicht benutzt | |
| 33 | Linke hintere Fußraumheizung | 25 |
| 34 | Nicht benutzt | |
| 35 | Nicht benutzt | |
| 36 | Audi Seitenassistent | 5 |
| 37 | Kühler | 15 |
| 38 | Bordnetz, Lichtsteuerung (linker Scheinwerfer) | 30 |
| 39 | Türsteuergerät, Fahrerseite | 7.5 |
| 40 | Einstellung der Servolenkung | 25 |
| 41 | Türsteuergerät hinten links | 7.5 |
| 42 | Zugriffs- / Startsteuergerät | 25 |
| 43 | Adaptives Licht, links | 10 |
| 44 | Adaptives Licht, richtig | 10 |
Sicherungskasten der rechten Instrumententafel
ad vertisements
Zuordnung der Sicherungen auf der rechten Seite des Armaturenbretts
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Feststellbremse | 5 |
| 2 | Klimaanlage | 10 |
| 3 | Schalttor | 5 |
| 4 | Nicht benutzt | |
| 5 | Motorsteuerung | 15 |
| 6 | Sauerstoffsensor vor dem Dreiwegekatalysator | 15 |
| 7 | Sauerstoffsensor hinter dem Dreiwegekatalysator | 15 |
| 8 | Motorsteuerung, Hilfswasserpumpe | 10 |
| 9 | Klimatisierung vorne / hinten, Schalttasten | 5 |
| 10 | System zur Steuerung des Federungsniveaus (Adaptive Luftfederung) | 10 |
| 11 | Licht- und Regensensor | 5 |
| 12 | Anzeige- / Steuereinheit | 5 |
| 13 | Steuergerät für Dachelektronik | 10 |
| 14 | CD / DVD-Laufwerk | 5 |
| 15 | Energiemanagement | 5 |
| 16 | Nicht benutzt | |
| 17 | Elektronik des Kühlerlüfters | 5 |
| 18 | Airbag-Beifahrererkennung (Gewichtssensor) | 5 |
| 19 | Nicht benutzt | |
| 20 | Beheizte / belüftete Sitze | 5 |
| 21 | Motorsteuerungsmodul | 5 |
| 22 | Nicht benutzt | |
| 23 | Feststellbremse (Schalter) | 5 |
| 24 | Fahrzeugelektrik | 10 |
| 25 | Automatische Übertragung | 15 |
| 26 | Wasserpumpe der Klimaanlage Wasserventile, Klimaanlage hinten | 10 |
| 27 | Schiebedach | 20 |
| 28 | Motorsteuerungsmodul | 5 |
| 29 | Einspritzdüsen | 15 |
| 30 | Zündspulen | 30 |
| 31 | Kraftstoffpumpe, rechts / Kraftstoffpumpenelektronik | 20/40 |
| 32 | Automatische Übertragung | 5 |
| 33 | Rechte Fußraumheizung hinten | 25 |
| 34 | Beheizte / belüftete Sitze hinten | 20 |
| 35 | Beheizte / belüftete Sitze vorne | 20 |
| 36 | Zigarettenanzünder vorne | 20 |
| 37 | Zigarettenanzünder, hinten / Steckdose, hinten | 20/25 |
| 38 | Zusatzkühlerlüfter | 20 |
| 39 | Türsteuergerät vorne rechts | 7.5 |
| 40 | Bremskraftverstärker | 15 |
| 41 | Türsteuergerät hinten rechts | 7.5 |
| 42 | Nicht benutzt | |
| 43 | Scheinwerferwaschanlage | 30 |
| 44 | Lüfter der Klimaanlage | 30 |

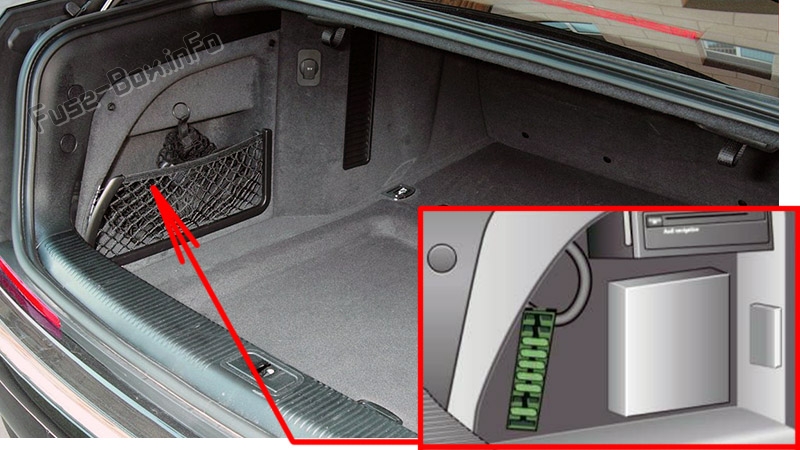

Sicherungskasten für den linken Gepäckraum
Zuordnung der Sicherungen auf der linken Seite des Kofferraums
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Nicht benutzt | |
| 2 | Nicht benutzt | |
| 3 | Nicht benutzt | |
| 4 | Nicht benutzt | |
| 5 | Steuergerät für digitales Soundsystem | 30 |
| 6 | Navigation | 5 |
| 7 | TV-Tuner | 10 |
| 8 | Rückfahrkamera | 5 |
| 9 | Kommunikationsbox | 5 |
| 10 | Subwoofer in Heckscheibenablage (BOSE) / Verstärker (Bang & Olufsen) | 15/30 |
| 11 | Steckdose | 20 |
| 12 | Nicht benutzt |
ad vertisements
Sicherungskasten im rechten Gepäckraum
Zuordnung der Sicherungen auf der rechten Seite des Kofferraums
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Nicht benutzt | |
| 2 | Kraftstoffpumpe links | 20 |
| 3 | Nicht benutzt | |
| 4 | Nicht benutzt | |
| 5 | Zentrales Steuermodul für Komfortsystem (linkes Licht) | 20 |
| 6 | Zentrales Steuermodul für Komfortsystem (linkes Licht) | 10 |
| 7 | Zentrales Steuermodul für Komfortsystem (Türschließung) | 20 |
| 8 | Steuergerät für elektronische Feststellbremse links | 30 |
| 9 | Steuergerät für elektronische Feststellbremse, rechts 30 | |
| 10 | Nicht benutzt | |
| 11 | Nicht benutzt | |
| 12 | Nicht benutzt |
