Der Mini-MPV Fiat Idea wurde von 2003 bis 2012 hergestellt. In diesem Artikel finden Sie Sicherungskastendiagramme des Fiat Idea 2012 , Informationen zur Position der Sicherungsblenden im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungen) Layout).
der Inhalt
Sicherungslayout Fiat Idea 2003-2012
Informationen aus der Bedienungsanleitung von 2012 werden verwendet. Die Position und Funktion von Sicherungen in früher hergestellten Fahrzeugen kann unterschiedlich sein.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Idea ist die Sicherung F44 im Sicherungskasten der Instrumententafel.
Position des Sicherungskastens

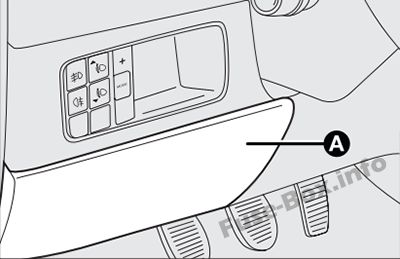

Es befindet sich auf der linken Seite des Armaturenbretts.
Rechtslenkerversionen
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Armaturenbrett
| № | AMPERE | NUTZER |
|---|---|---|
| F12 | 7.5 | Abblendlicht rechts |
| F13 | 7.5 | Scheinwerfer / Scheinwerferzielgerät für linkes Abblendlicht |
| F31 | 7.5 | Rückfahrscheinwerfer / Relaisspulen des Motorraum-Steuerkastens / Karosserie-Computer |
| F32 | – – | Verfügbar |
| F33 | 20 | Linke Heckscheibe |
| F34 | 20 | Fensterheber hinten rechts |
| F35 | 7.5 | +15 Tempomat, Signal vom Schalter am Bremspedal für Steuergeräte (*) |
| F36 | 10 | +30 Voreinstellung für Anhängersteuergerät, hintere Schlösser vordere Schlösser mit eintürigem Steuergerät (*) |
| F37 | 7.5 | + 15 Drittes Bremslicht, Instrumententafel, Bremslichter (*) |
| F38 | 20 | Boot entsperren |
| F39 | 10 | +30 EOBD-Diagnosebuchse, Soundsystem, Navigator, Reifendrucksteuergerät (*) |
| F40 | 30 | Heckheizung |
| F41 | 7.5 | Elektrische Spiegel mit beheizter Tür |
| F42 | 7.5 | +15 ABS / ESP-Steuergerät (*) |
| F43 | 30 | Scheibenwischer / Waschmaschine |
| F44 | 15 | Zigarettenanzünder / Stromanschluss am Tunnel |
| F45 | 15 | Beheizte Sitze |
| F46 | 15 | Aktuelle Buchse booten |
| F47 | 20 | Stromversorgung der Fahrertürsteuerung (Fensterheber, Schloss) |
| F48 | 20 | Stromversorgung der Beifahrertürsteuerung (Fensterheber, Schloss) |
| F49 | 7.5 | +15 Dienstprogramme (Kontrollleuchten für das linke und zentrale Armaturenbrett, elektrische Spiegel, Beleuchtung für Sitzheizung, Voreinstellung für Funktelefon, Navigator, Regen- / Tageslichtsensoren, Parksensor-Steuergerät, Schiebedach-Kontrollbeleuchtung) (*) |
| F50 | 7.5 | Airbag-Steuergerät |
| F51 | 7.5 | + 15 Reifendrucksteuergerät, ECO / Sportsteuerung (*) |
| F52 | 15 | Heckscheibenwischer / Unterlegscheibe |
| F53 | 7.5 | +30 Fahrtrichtungsanzeiger, Warnblinkanlage, Instrumententafel (*) |
| F54 | 15 | +30 Externer Funkverstärker (*) |
| F58 | 20 | +30 Schiebedach (*) |
(*) +30 = Pluspol der Batterieanweisung (nicht unter Schlüssel)
+15 = Pluspol unter Schlüssel
+15 = Pluspol unter Schlüssel
Sicherungskasten unter der Motorhaube
Position des Sicherungskastens
Der Unterbau-Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie.
ad vertisements

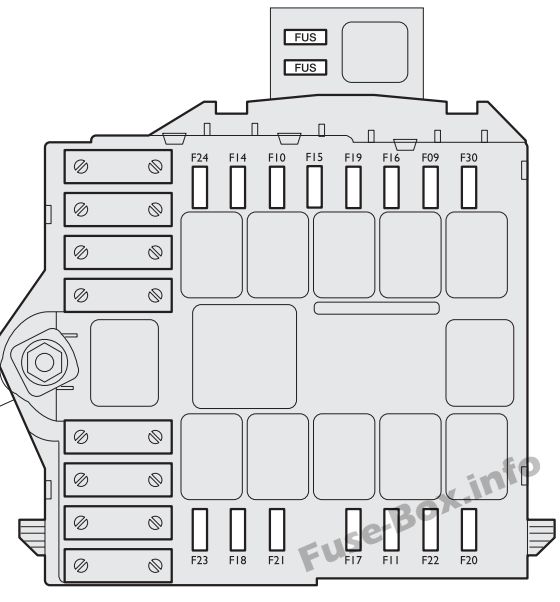

Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | AMPERE | NUTZER |
|---|---|---|
| F9 | 20 | Scheinwerferwaschflüssigkeit |
| F10 | 15 | Horn |
| F11 | 15 | Sekundärdienste für elektronische Injektionen |
| F4 | 7.5 | Rechter Fernlichtscheinwerfer |
| F15 | 7.5 | Scheinwerfer links |
| F17 | 10 | Primärdienste für elektronische Injektionen |
| F18 | 10 | +30 Fernbedienungsschalter Motorsteuergerät / elektrischer Kühlerlüfter (1.9 Multijet) (*) |
| F19 | 7.5 | Kompressor |
| F20 | – – | Frei |
| F21 | 15 | Benzinpumpe |
| F22 | 15 | Primärdienste mit elektronischer Injektion (1,2 16 V, 1,4 16 V) |
| F22 | 20 | Primärdienste für elektronische Einspritzung (Multijet-Motor) |
| F22 | 15 | Primärdienste mit elektronischer Einspritzung (Benzinmotor) |
| F23 | 30 | +30 Dualogic-Getriebe (*) |
| F24 | 7.5 | +15 Elektrische Servolenkung (*) |
| F30 | 15 | Nebelscheinwerfer |
(*) +30 = Pluspol der Batterieanweisung (nicht unter Schlüssel)
+15 = Pluspol unter Schlüssel
+15 = Pluspol unter Schlüssel
