In diesem Artikel betrachten wir den Mazda 2 (DE) der dritten Generation nach einem Facelifting, das von 2011 bis 2014 durchgeführt wurde. Hier finden Sie Sicherungskastendiagramme des Mazda2 2011, 2012, 2013 und 2014 , um Informationen über die Position der Sicherung zu erhalten Paneele im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Mazda2 2007-2014
Die Sicherung des Zigarettenanzünders / der Steckdose im Mazda 2 ist die Sicherung Nr. 3 „ZIGARRE“ im Sicherungskasten der Instrumententafel.

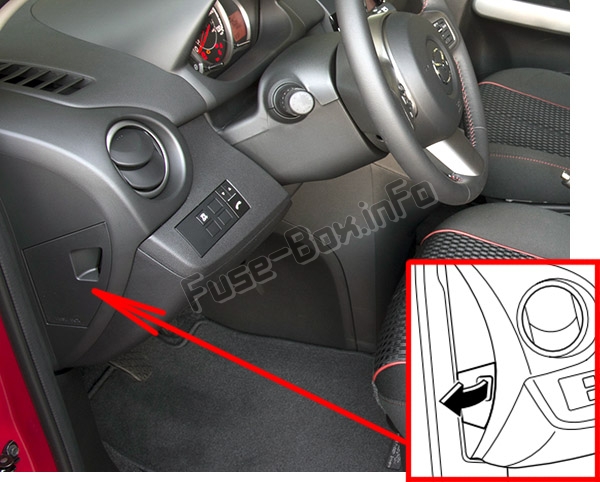

Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung auf der linken Seite der Instrumententafel.

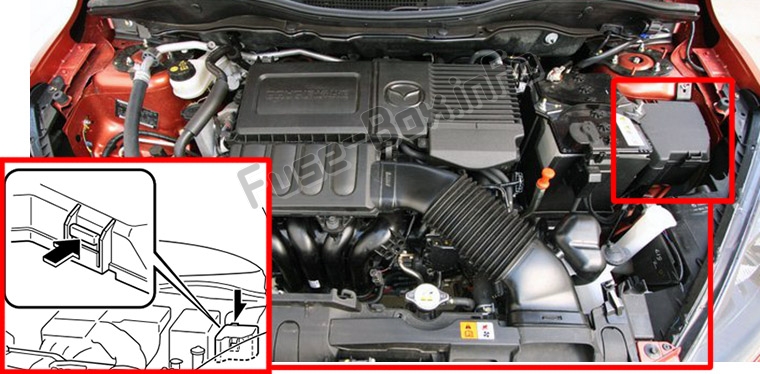

Motorraum
Ersetzen Sie die Hauptsicherung nicht selbst. Lassen Sie den Austausch von einem autorisierten Mazda-Händler durchführen.
Sicherungskastendiagramme
ad vertisements
2011
Motorraum

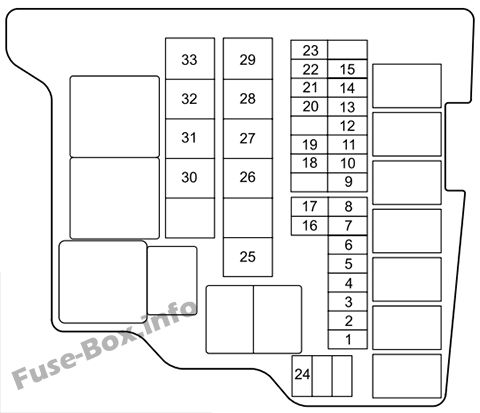

Zuordnung der Sicherungen im Motorraum (2011)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | – – | – – | – – |
| 2 | BENZINPUMPE | 15 A. | Benzinpumpe |
| 3 | F.FOG | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 4 | P / W. | 20 A. | Elektrische Fensterheber |
| 5 | HORN | 10 A | Horn |
| 6 | EGI | 10 A | Motorsteuerungssystem |
| 7 | DSC-P | 30 A. | DSC |
| 8 | DSC-V | 20 A. | DSC |
| 9 | MAG | 7,5 A. | Klimaanlage |
| 10 | SCHWANZ | 15 A. | Rücklichter, Standlichter, Kennzeichenleuchten |
| 11 | HALT | 10 A | Bremslichter |
| 12 | SWS | 7,5 A. | Airbag |
| 13 | R.DEF | 20 A. | Heckscheibenheizung |
| 14 | GEFAHR | 10 A | Warnblinker, Blinker |
| 15 | D / L. | 20 A. | Elektrische Türschlösser |
| 16 | ENG BAR | 15 A. | Luftmengenmesser, Motorsteuerung |
| 17 | ENG INJ | 15 A. | Motorsteuerungssystem |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | H / L LO RH | 15 A. | Scheinwerfer (rechts) |
| 21 | H / L LO LH | 15 A. | Scheinwerfer (links) |
| 22 | – – | – – | – – |
| 23 | – – | – – | – – |
| 24 | ZIMMER | 15 A. | Deckenleuchte |
| 25 | – – | – – | – – |
| 26 | IG SCHLÜSSEL 1 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 27 | – – | – – | – – |
| 28 | LÜFTER 2 | 30 A. | Lüfter |
| 29 | – – | – – | – – |
| 30 | IG KEY 2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 31 | – – | – – | – – |
| 32 | – – | – – | – – |
| 33 | GEBLÄSE | 30 A. | Gebläsemotor |
Passagierabteil

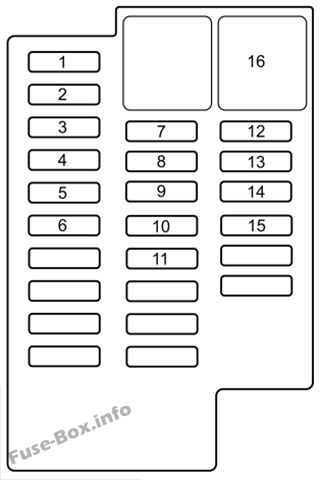

Zuordnung der Sicherungen im Fahrgastraum (2011)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | TCM | – – | – – |
| 2 | ILLUMI | 7,5 A. | Dashboard-Beleuchtung |
| 3 | ZIGARRE | 15 A. | Zubehörbuchse |
| 4 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 5 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 6 | SCHWARM | – – | – – |
| 7 | A / C. | 7,5 A. | Klimaanlage |
| 8 | F. WIP | 20 A. | Scheibenwischer und Unterlegscheibe |
| 9 | R.WIP | 10 A | Heckscheibenwischer und Unterlegscheibe |
| 10 | ANLASSER | – – | – – |
| 11 | METER 2 | – – | – – |
| 12 | ENG | 10 A | Motorsteuerungssystem |
| 13 | METER | 10 A | Kombiinstrument |
| 14 | SAS | 10 A | Airbag, DSC |
| 15 | AUDIO 3 | – – | – – |
| 16 | P / W. | 30 A. | Elektrische Fensterheber |
2012, 2013, 2014
Motorraum
ad vertisements

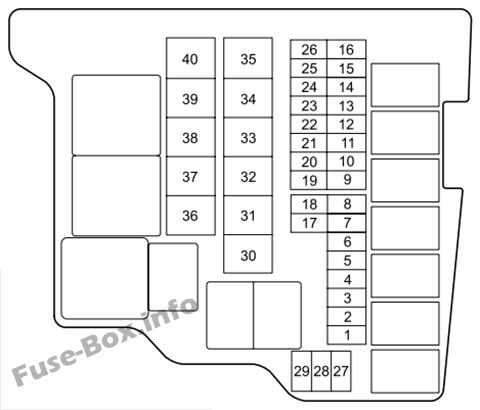

Zuordnung der Sicherungen im Motorraum (2012, 2013, 2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | KRAFTSTOFFWÄRME | – – | – – |
| 2 | BENZINPUMPE | 15 A. | Benzinpumpe |
| 3 | F.FOG | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 4 | P / W. | 20 A. | Elektrische Fensterheber |
| 5 | HORN | 10 A | Horn |
| 6 | EGI | 10 A | Motorsteuerungssystem |
| 7 | DSC-P | 30 A. | DSC |
| 8 | DSC-V | 20 A. | DSC |
| 9 | MAG | 7,5 A. | Klimaanlage |
| 10 | SCHWANZ | 15 A. | Rücklichter, Standlichter, Kennzeichenleuchten |
| 11 | HALT | 10 A | Bremslichter |
| 12 | SWS | 7,5 A. | Airbag |
| 13 | R.DEF | 20 A. | Heckscheibenheizung |
| 14 | GEFAHR | 10 A | Warnblinker, Blinker |
| 15 | D / L. | 20 A. | Elektrische Türschlösser |
| 16 | EOP | – – | – – |
| 17 | ENG BAR | 15 A. | Motorsteuerungssystem |
| 18 | ENG INJ | 15 A. | Motorsteuerungssystem |
| 19 | ENG INJ2 | – – | – – |
| 20 | H / L HI RH | – – | – – |
| 21 | H / L HI LH | – – | – – |
| 22 | DCDC3 | – – | – – |
| 23 | H / L LO RH | 15 A. | Scheinwerfer (rechts) |
| 24 | H / L LO LH | 15 A. | Scheinwerfer (links) |
| 25 | AUDI02 | – – | – – |
| 26 | DSC-V2 | – – | – – |
| 27 | HORN2 | – – | – – |
| 28 | METER | – – | – – |
| 29 | ZIMMER | 15 A. | Deckenleuchte |
| 30 | GLÜHEN | – – | – – |
| 31 | EVVT | – – | – – |
| 32 | IG SCHLÜSSEL 1 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 33 | LÜFTER 3 | – – | – – |
| 34 | LÜFTER 2 | 30 A. | Lüfter |
| 35 | LÜFTER 1 | – – | – – |
| 36 | INJ | – – | – – |
| 37 | IG KEY 2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 38 | 4WD | – – | – – |
| 39 | ABS DSC-P2 | – – | – – |
| 40 | GEBLÄSE | 30 A. | Klimaanlage |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2012, 2013, 2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | TCM | – – | – – |
| 2 | ILLUMI | 7,5 A. | Dashboard-Beleuchtung |
| 3 | ZIGARRE | 15 A. | Zubehörbuchse |
| 4 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 5 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 6 | SCHWARM | – – | – – |
| 7 | A / C. | 7,5 A. | Klimaanlage |
| 8 | F. WIP | 20 A. | Scheibenwischer und Unterlegscheibe |
| 9 | R.WIP | 10 A | Heckscheibenwischer und Unterlegscheibe |
| 10 | ANLASSER | – – | – – |
| 11 | METER 2 | – – | – – |
| 12 | ENG | 10 A | Motorsteuerungssystem |
| 13 | METER | 10 A | Kombiinstrument |
| 14 | SAS | 10 A | Airbag |
| 15 | AUDIO 3 | – – | – – |
| 16 | P / W. | 30 A. | Elektrische Fensterheber |
