Hier finden Sie die Sicherungskasten-Belegung für den Mazda RX-8 der Baujahre 2003 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Mazda RX-8 2003-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mazda RX-8 sind die Sicherungen Nr. 1 „CIGAR“ (Feuerzeug), Nr. 3 „AUX PWR“ (2003-2008: Zubehörsteckdose) und Nr. 13 „OUTLET“ (2009-2011: Zubehörsteckdose) im Sicherungskasten des Fahrgastraums und Sicherung Nr. 8 „ACC“ (Feuerzeug, Zubehörsteckdose) im Sicherungskasten des Motorraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der Fahrerseite.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

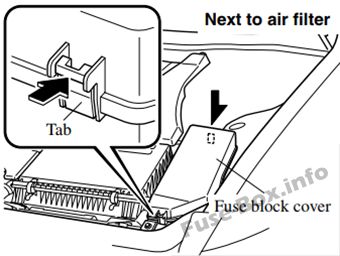

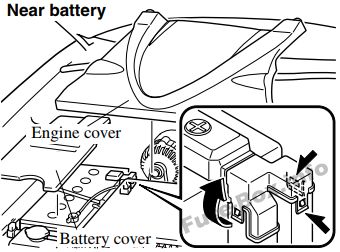

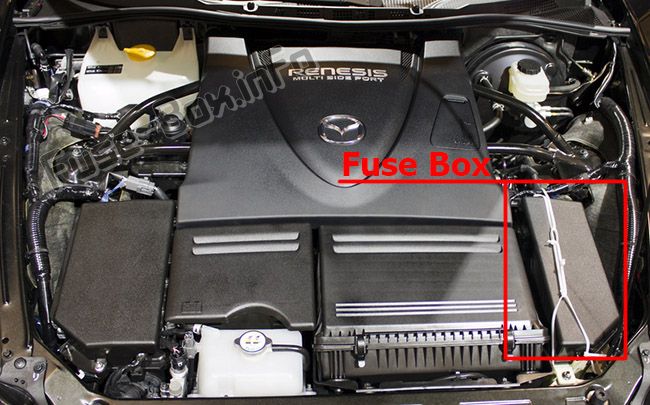

Sicherungskasten im Motorraum
ad vertisements
Sicherungsdiagramme
2004, 2005
Motorraum

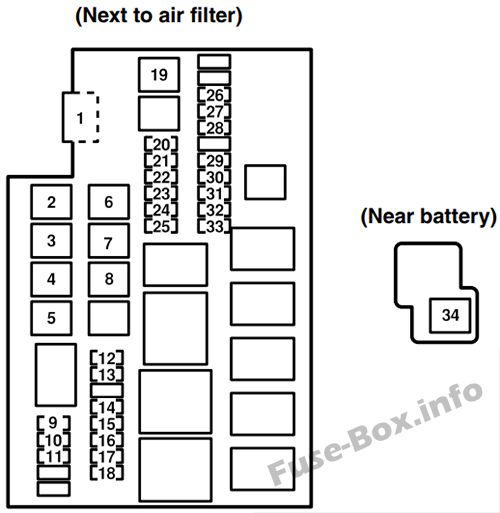

Zuordnung der Sicherungen im Motorraum (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 120A | Zum Schutz aller Stromkreise |
| 2 | HEIZUNG | 40A | Heizung |
| 3 | LUFTPUMPE | 60A | Luftpumpe |
| 4 | BTN | 30A | Elektrische Fensterheber, elektrische Türschlösser, beleuchtetes Zugangssystem, Schiebedach (einige Modelle) |
| 5 | DEFOG | 50A | Heckscheibenheizung |
| 6 | VENTILATOR | 40A | Elektrolüfter |
| 7 | ABS / DSC | 60A | ABS, DSC (einige Modelle) |
| 8 | ACC | 30A | Feuerzeug, Leistungssteuerspiegel, Zubehörbuchse, Audiosystem |
| 9 | KOPF | 15A | Scheinwerfer Fernlicht (einige Modelle), Scheinwerferreiniger (einige Modelle) |
| 10 | KOPF NIEDRIG R. | 15A | Scheinwerfer Abblendlicht (rechts) |
| 11 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 12 | DRL | 15A | DRL (Scheinwerfer Fernlicht) (Einige Modelle) |
| 13 | DSC | 30A | DSC (einige Modelle) |
| 14 | SITZ WARM | 20A | Sitzwärmer (einige Modelle) |
| 15 | H / SAUBER | 20A | Scheinwerferreiniger (einige Modelle) |
| 16 | R.FOG | 10 A | – – |
| 17 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 18 | A / C MAG | 10 A | Klimaanlage |
| 19 | ICH G | 30A | Zum Schutz verschiedener Stromkreise |
| 20 | IG KEY | 15A | Zum Schutz verschiedener Stromkreise |
| 21 | HALT | 15A | Bremslichter |
| 22 | BENZINPUMPE | 20A | Benzinpumpe |
| 23 | HORN | 15A | Horn |
| 24 | GEFAHR | 15A | Warnblinker, Blinker |
| 25 | ETV | 15A | Elektrische Drosselklappe |
| 26 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 27 | P.WIND | 20A | Elektrische Fensterheber |
| 28 | MOTOR | 15A | Motorsteuerungssystem, zusätzliches Rückhaltesystem, ABS, Servolenkung |
| 29 | SCHWANZ | 10 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht, Seitenlichter vorne, Seitenmarkierungsleuchten hinten |
| 30 | ILLUMI | 10 A | Beleuchtetes Zugangssystem |
| 31 | EGI COMP1 | 10 A | Motorsteuerungssystem |
| 32 | EGI COMP2 | 10 A | Motorsteuerungssystem |
| 33 | EGI INJ | 15A | Einspritzdüse |
| 34 | EPS | 60A | Servolenkung |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15A | Feuerzeug |
| 2 | ACC | 7.5A | Audiosystem. Leistungskontrollspiegel |
| 3 | AUX PWR | 20A | Zubehörsteckdose |
| 4 | A / C. | 7.5A | Klimaanlage |
| 5 | – – | – – | – – |
| 6 | – – | – – | – – |
| 7 | SCHONEN | 7.5A | – – |
| 8 | SCHONEN | 20A | – – |
| 9 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 10 | DSC | 7.5A | DSC (einige Modelle) |
| 11 | AUDIO | 20A | Audiosystem (einige Modelle) |
| 12 | D.LOCK | 30A | Elektrische Türschlösser, Schiebedach ‚(Einige Modelle) |
| 13 | P.WIND | 30A | Elektrische Fensterheber |
| 14 | ZIMMER | 15A | Innenbeleuchtung |
| 15 | SCHONEN | 15A | – – |
| 16 | SCHONEN | 10 A | – – |
2006
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 120A | Zum Schutz aller Stromkreise |
| 2 | HEIZUNG | 40A | Heizung |
| 3 | LUFTPUMPE | 60A | Luftpumpe |
| 4 | BTN | 30A | Elektrische Fensterheber, elektrische Türschlösser, beleuchtetes Zugangssystem, Schiebedach (einige Modelle) |
| 5 | DEFOG | 50A | Heckscheibenheizung |
| 6 | VENTILATOR | 40A | Elektrolüfter |
| 7 | ABS / DSC | 60A | ABS, DSC (einige Modelle) |
| 8 | ACC | 30A | Feuerzeug, Leistungssteuerspiegel, Zubehörbuchse, Audiosystem |
| 9 | KOPF | 15A | Scheinwerfer Fernlicht (einige Modelle), Scheinwerferreiniger (einige Modelle) |
| 10 | KOPF NIEDRIG R. | 15A | Scheinwerfer Abblendlicht (rechts) |
| 11 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 12 | DRL | 15A | DRL (Scheinwerfer Fernlicht) (Einige Modelle) |
| 13 | DSC | 30A | DSC (einige Modelle) |
| 14 | SITZ WARM | 20A | Sitzwärmer (einige Modelle) |
| 15 | H / SAUBER | 20A | Scheinwerferreiniger (einige Modelle) |
| 16 | R.FOG | 10 A | – – |
| 17 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 18 | A / C MAG | 10 A | Klimaanlage |
| 19 | ICH G | 30A | Zum Schutz verschiedener Stromkreise |
| 20 | IG KEY | 15A | Zum Schutz verschiedener Stromkreise |
| 21 | HALT | 15A | Bremslichter |
| 22 | BENZINPUMPE | 20A | Benzinpumpe |
| 23 | HORN | 15A | Horn |
| 24 | GEFAHR | 15A | Warnblinker, Blinker |
| 25 | ETV | 15A | Elektrische Drosselklappe |
| 26 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 27 | P.WIND | 20A | Elektrische Fensterheber |
| 28 | MOTOR | 15A | Motorsteuerungssystem, zusätzliches Rückhaltesystem, ABS, Servolenkung |
| 29 | SCHWANZ | 10 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht, Seitenlichter vorne, Seitenmarkierungsleuchten hinten |
| 30 | ILLUMI | 10 A | Beleuchtetes Zugangssystem |
| 31 | EGI COMP1 | 10 A | Motorsteuerungssystem |
| 32 | EGI COMP2 | 10 A | Motorsteuerungssystem |
| 33 | EGI INJ | 15A | Einspritzdüse |
| 34 | EPS | 60A | Servolenkung |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15A | Feuerzeug |
| 2 | ACC | 7.5A | Audiosystem. Leistungskontrollspiegel |
| 3 | AUX PWR | 20A | Zubehörsteckdose |
| 4 | A / C. | 7.5A | Klimaanlage |
| 5 | METER | 10 A | Kombiinstrument |
| 6 | TCM | 10 A | Getriebesteuerungssystem |
| 7 | SCHONEN | 7.5A | – – |
| 8 | SCHONEN | 20A | – – |
| 9 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 10 | DSC | 7.5A | DSC (einige Modelle) |
| 11 | AUDIO | 20A | Audiosystem (einige Modelle) |
| 12 | D.LOCK | 30A | Elektrische Türschlösser, Schiebedach ‚(Einige Modelle) |
| 13 | P.WIND | 30A | Elektrische Fensterheber |
| 14 | ZIMMER | 15A | Innenbeleuchtung |
| 15 | SCHONEN | 15A | – – |
| 16 | SCHONEN | 10 A | – – |
2007, 2008
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 120A | Zum Schutz aller Stromkreise |
| 2 | HEIZUNG | 40A | Heizung |
| 3 | LUFTPUMPE | 60A | Luftpumpe |
| 4 | BTN | 30A | Elektrische Fensterheber, elektrische Türschlösser, beleuchtetes Zugangssystem, Schiebedach (einige Modelle) |
| 5 | DEFOG | 50A | Heckscheibenheizung |
| 6 | VENTILATOR | 40A | Elektrolüfter |
| 7 | ABS / DSC | 60A | ABS, DSC (einige Modelle) |
| 8 | ACC | 30A | Feuerzeug, Leistungssteuerspiegel, Zubehörbuchse, Audiosystem |
| 9 | KOPF | 15A | Scheinwerfer Fernlicht (einige Modelle), Scheinwerferreiniger (einige Modelle) |
| 10 | KOPF NIEDRIG R. | 15A | Scheinwerfer Abblendlicht (rechts) |
| 11 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 12 | DRL | 15A | DRL (Scheinwerfer Fernlicht) (Einige Modelle) |
| 13 | DSC | 30A | DSC (einige Modelle) |
| 14 | SITZ WARM | 20A | Sitzwärmer (einige Modelle) |
| 15 | H / SAUBER | 20A | Scheinwerferreiniger (einige Modelle) |
| 16 | R.FOG | 10 A | – – |
| 17 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 18 | A / C MAG | 10 A | Klimaanlage |
| 19 | ICH G | 30A | Zum Schutz verschiedener Stromkreise |
| 20 | IG KEY | 15A | Zum Schutz verschiedener Stromkreise |
| 21 | HALT | 15A | Bremslichter |
| 22 | BENZINPUMPE | 20A | Benzinpumpe |
| 23 | HORN | 15A | Horn |
| 24 | GEFAHR | 15A | Warnblinker, Blinker |
| 25 | ETV | 15A | Elektrische Drosselklappe |
| 26 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 27 | P.WIND | – – | – – |
| 28 | MOTOR | 15A | Motorsteuerungssystem, zusätzliches Rückhaltesystem, ABS, Servolenkung |
| 29 | SCHWANZ | 10 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht, Seitenlichter vorne, Seitenmarkierungsleuchten hinten |
| 30 | ILLUMI | 10 A | Beleuchtetes Zugangssystem |
| 31 | EGI COMP1 | 10 A | Motorsteuerungssystem |
| 32 | EGI COMP2 | 10 A | Motorsteuerungssystem |
| 33 | EGI INJ | 15A | Einspritzdüse |
| 34 | EPS | 60A | Servolenkung |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15A | Feuerzeug |
| 2 | ACC | 7.5A | Audiosystem. Leistungskontrollspiegel |
| 3 | AUX PWR | 20A | Zubehörsteckdose |
| 4 | A / C. | 7.5A | Klimaanlage |
| 5 | METER | 10 A | Kombiinstrument |
| 6 | TCM | 10 A | Getriebesteuerungssystem |
| 7 | SCHONEN | – – | – – |
| 8 | SCHONEN | – – | – – |
| 9 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 10 | DSC | 7.5A | DSC (einige Modelle) |
| 11 | AUDIO | 20A | Audiosystem (einige Modelle) |
| 12 | D.LOCK | 30A | Elektrische Türschlösser, Schiebedach ‚(Einige Modelle) |
| 13 | P.WIND | 30A | Elektrische Fensterheber |
| 14 | ZIMMER | 15A | Innenbeleuchtung |
| 15 | SCHONEN | – – | – – |
| 16 | SCHONEN | – – | – – |
2009
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 120A | Zum Schutz aller Stromkreise |
| 2 | HEIZUNG | 40A | Heizung |
| 3 | LUFTPUMPE | 60A | Luftpumpe |
| 4 | BTN | 30A | Elektrische Fensterheber, elektrische Türschlösser, beleuchtetes Zugangssystem, Schiebedach (einige Modelle) |
| 5 | DEFOG | 50A | Heckscheibenheizung |
| 6 | LÜFTER 1 | 30A | Elektrischer Lüfter 1 |
| 7 | ABS / DSC | 40A | ABS, DSC (einige Modelle) |
| 8 | ACC | 30A | Feuerzeug, Leistungssteuerspiegel, Zubehörbuchse, Audiosystem |
| 9 | LÜFTER 2 | 30A | Elektrischer Lüfter 2 |
| 10 | KOPF | 15A | Scheinwerfer Fernlicht (einige Modelle), Scheinwerferreiniger (einige Modelle) |
| 11 | KOPF NIEDRIG R. | 15A | Scheinwerfer Abblendlicht (rechts) |
| 12 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 13 | DRL | 15A | DRL (Scheinwerfer Fernlicht) (Einige Modelle) |
| 14 | DSC | 30A | DSC (einige Modelle) |
| 15 | SITZ WARM | 20A | Sitzwärmer (einige Modelle) |
| 16 | H / SAUBER | 20A | Scheinwerferreiniger (einige Modelle) |
| 17 | R.FOG | – – | – – |
| 18 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 19 | A / C. | 10 A | Klimaanlage |
| 20 | ICH G | 40A | Zum Schutz verschiedener Stromkreise |
| 21 | P.WIND 1 | 30A | Elektrischer Fensterheber |
| 22 | IG KEY | 15A | Zum Schutz verschiedener Stromkreise |
| 23 | HALT | 10 A | Bremslichter |
| 24 | BENZINPUMPE | 20A | Benzinpumpe |
| 25 | HORN | 15A | Horn |
| 26 | GEFAHR | 15A | Warnblinker, Blinker |
| 27 | ETV | 15A | Elektrische Drosselklappe |
| 28 | ST | 10 A | Anlasser |
| 29 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 30 | TCM | 15A | TCM (einige Modelle) |
| 31 | MOTOR | 15A | Motorsteuerungssystem, zusätzliches Rückhaltesystem, ABS, Servolenkung |
| 32 | SCHWANZ | 10 A | Rücklichter, Kennzeichenbeleuchtung, Standlichter, vordere Seitenlichter. Seitenmarkierungsleuchten hinten |
| 33 | ILLUMI | 7.5A | Beleuchtetes Zugangssystem |
| 34 | EGI COMP1 | 15A | Motorsteuerungssystem |
| 35 | EGI COMP2 | 10 A | Motorsteuerungssystem |
| 36 | EGI INJ | 15A | Einspritzdüse |
| 37 | P.WIND 2 | 20A | Elektrischer Fensterheber |
| 38 | EPS | 60A | Servolenkung |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2009)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15A | Feuerzeug |
| 2 | ACC | 7.5A | Audiosystem. Leistungskontrollspiegel |
| 3 | AUSLAUF | – – | – – |
| 4 | A / C. | 7.5A | Klimaanlage |
| 5 | METER | 10 A | Kombiinstrument |
| 6 | – – | – – | – – |
| 7 | SCHONEN | – – | – – |
| 8 | SCHONEN | – – | – – |
| 9 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 10 | DSC | 7.5A | DSC (einige Modelle) |
| 11 | AUDIO | 25A | Audiosystem (Modell mit Bose Sound System) (Einige Modelle) |
| 12 | D.LOCK | 30A | Elektrische Türschlösser, Schiebedach (einige Modelle) |
| 13 | AUSLAUF | 15A | Zubehörsteckdose |
| 14 | ZIMMER | 15A | Innenbeleuchtung |
| 15 | SCHONEN | – – | – – |
| 16 | SCHONEN | – – | – – |
2010, 2011
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2010, 2011)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MAIN | 120A | Zum Schutz aller Stromkreise |
| 2 | HEIZUNG | 40A | Heizung |
| 3 | LUFTPUMPE | 60A | Luftpumpe |
| 4 | BTN | 30A | Elektrische Türschlösser, beleuchtetes Zugangssystem, Schiebedach (einige Modelle) |
| 5 | DEFOG | 50A | Heckscheibenheizung |
| 6 | LÜFTER 1 | 30A | Elektrischer Lüfter 1 |
| 7 | ABS / DSC | 40A | ABS, DSC (einige Modelle) |
| 8 | ACC | 30A | Feuerzeug, Leistungssteuerspiegel, Zubehörbuchse, Audiosystem |
| 9 | LÜFTER 2 | 30A | Elektrischer Lüfter 2 |
| 10 | KOPF | 15A | Scheinwerfer Fernlicht (einige Modelle), Scheinwerferreiniger (einige Modelle) |
| 11 | KOPF NIEDRIG R. | 15A | Scheinwerfer Abblendlicht (rechts) |
| 12 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 13 | DRL | 15A | DRL (Scheinwerfer Fernlicht) (Einige Modelle) |
| 14 | DSC | 30A | DSC (einige Modelle) |
| 15 | SITZ WARM | 20A | Sitzwärmer (einige Modelle) |
| 16 | H / SAUBER | 20A | Scheinwerferreiniger (einige Modelle) |
| 17 | R.FOG | – – | – – |
| 18 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 19 | A / C. | 10 A | Klimaanlage |
| 20 | ICH G | 40A | Zum Schutz verschiedener Stromkreise |
| 21 | P.WIND 1 | 30A | Elektrischer Fensterheber |
| 22 | IG KEY | 15A | Zum Schutz verschiedener Stromkreise |
| 23 | HALT | 10 A | Bremslichter |
| 24 | BENZINPUMPE | 20A | Benzinpumpe |
| 25 | HORN | 15A | Horn |
| 26 | GEFAHR | 15A | Warnblinker, Blinker |
| 27 | ETV | 15A | Elektrische Drosselklappe |
| 28 | ST | 10 A | Anlasser |
| 29 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 30 | TCM | 15A | TCM (einige Modelle) |
| 31 | MOTOR | 15A | Motorsteuerungssystem, zusätzliches Rückhaltesystem, ABS, Servolenkung |
| 32 | SCHWANZ | 10 A | Rücklichter, Kennzeichenbeleuchtung, Standlicht, Seitenlichter vorne, Seitenmarkierungsleuchten hinten |
| 33 | ILLUMI | 7.5A | Beleuchtetes Zugangssystem |
| 34 | EGI COMP1 | 15A | Motorsteuerungssystem |
| 35 | EGI COMP2 | 10 A | Motorsteuerungssystem |
| 36 | EGI INJ | 15A | Einspritzdüse |
| 37 | P.WIND 2 | 20A | Elektrischer Fensterheber |
| 38 | EPS | 60A | Servolenkung |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2010, 2011)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15A | Feuerzeug |
| 2 | ACC | 7.5A | Audiosystem. Leistungskontrollspiegel |
| 3 | AUSLAUF | – – | – – |
| 4 | A / C. | 7.5A | Klimaanlage |
| 5 | METER | 10 A | Kombiinstrument |
| 6 | – – | – – | – – |
| 7 | SCHONEN | – – | – – |
| 8 | SCHONEN | – – | – – |
| 9 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 10 | DSC | 7.5A | DSC (einige Modelle) |
| 11 | AUDIO | 25A | Audiosystem (Modell mit Bose Sound System) (Einige Modelle) |
| 12 | D.LOCK | 30A | Elektrische Türschlösser, Schiebedach (einige Modelle) |
| 13 | AUSLAUF | 15A | Zubehörsteckdose |
| 14 | ZIMMER | 15A | Innenbeleuchtung |
| 15 | SCHONEN | – – | – – |
| 16 | SCHONEN | – – | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda RX-8?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Mazda Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
