In diesem Artikel betrachten wir den Mazda MX-5 Miata (ND) der vierten Generation, der von 2016 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Mazda MX-5 Miata 2016, 2017, 2018 und 2019 , in denen Sie Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) erhalten.
der Inhalt
Sicherungslayout Mazda MX-5 Miata 2016-2019…
Sicherung des Zigarettenanzünders (Steckdose): Nr. 5 „F.OUTLET“ im Sicherungskasten des Fahrgastraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der linken Seite des Fahrzeugs.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung auf der linken Seite des Fahrzeugs.

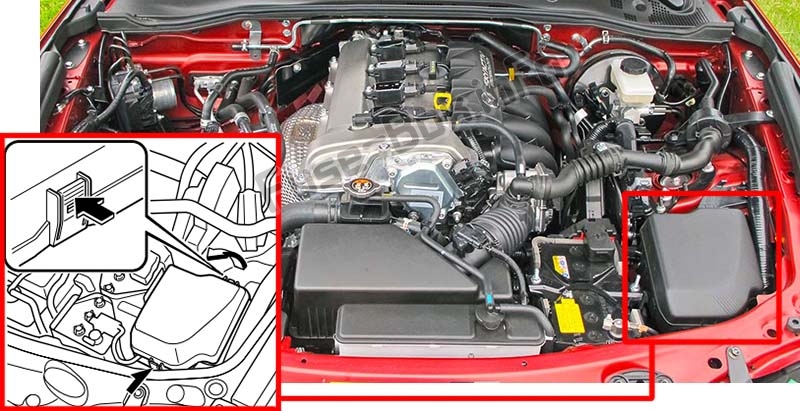

Sicherungskasten im Motorraum
Sicherungskastendiagramme
2016
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ENG IG3 | 5 A. | – – |
| 2 | ENG IG2 | 5 A. | – – |
| 3 | HORN2 | 7,5 A. | Horn |
| 4 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 5 | ENG IG1 | 7,5 A. | Motorsteuerungssystem |
| 6 | – – | – – | – – |
| 7 | INNERE | 15 A. | Deckenleuchte |
| 8 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 9 | AUDIO2 | 15 A. | Audiosystem |
| 10 | METER1 | 10 A | Kombiinstrument |
| 11 | SRS1 | 7,5 A. | Airbag |
| 12 | – – | – – | – – |
| 13 | RADIO | 7,5 A. | Audiosystem |
| 14 | MOTOR3 | 20 A. | Motorsteuerungssystem |
| 15 | MOTOR1 | 10 A | Motorsteuerungssystem |
| 16 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 17 | AUDIO1 | 25 A. | Audiosystem |
| 18 | A / C MAG | 7,5 A. | Klimaanlage |
| 19 | BEI PUMPE | 20 A. | Getriebesteuerungssystem (einige Modelle) |
| 20 | BEIM | 15 A. | Getriebesteuerungssystem (einige Modelle) |
| 21 | D LOCK | 25 A. | Elektrische Türschlösser |
| 22 | H / L RH | 20 A. | Scheinwerfer (rechts) |
| 23 | ENG + B2 | 7,5 A. | Motorsteuerungssystem |
| 24 | SCHWANZ | 20 A. | Rücklichter, Kennzeichenleuchten. Parklicht |
| 25 | DRL | 15 A. | – – |
| 26 | ZIMMER | 25 A. | Deckenleuchte |
| 27 | NEBEL | 15 A. | – – |
| 28 | H / SAUBER | 20 A. | – – |
| 29 | HALT | 10 A | Bremslichter |
| 30 | HORN | 15 A. | Horn |
| 31 | H / L LH | 20 A. | Scheinwerfer (links) |
| 32 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 33 | GEFAHR | 15 A. | Warnblinker, Blinker |
| 34 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 35 | ENG + B3 | 5 A. | – – |
| 36 | WISCHER | 20 A. | Scheibenwischer |
| 37 | KABINE + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 38 | – – | – – | – – |
| 39 | – – | – – | – – |
| 40 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 41 | EVVT A / R PUMPE | 20 A. | Motorsteuerungssystem |
| 42 | EVPS | 30 A. | Bremssteuerung |
| 43 | FAN1 | 30 A. | Lüfter |
| 44 | FAN2 | 40 A. | – – |
| 45 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 46 | EPS | 60 A. | Servolenkung |
| 47 | DEFOG | 30 A. | Heckscheiben-Defogger |
| 48 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 49 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 50 | HEIZUNG | 40 A. | Klimaanlage |
| 51 | – – | – – | – – |
| 52 | – – | – – | – – |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | RHT R. | 30 A. | – – |
| 2 | RHT L. | 30 A. | – – |
| 3 | – – | – – | – – |
| 4 | – – | – – | – – |
| 5 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 6 | – – | – – | – – |
| 7 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 8 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 9 | R_DECK R. | 30 A. | – – |
| 10 | R_DECK L. | 30 A. | – – |
| 11 | F. WASHER | 15 A. | W’indshield Waschmaschine |
| 12 | P.FENSTER | 30 A. | Elektrische Fensterheber |
| 13 | – – | – – | – – |
| 14 | SRS2 / ESCL | 15 A. | – – |
| 15 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 16 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
2017
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ENG IG3 | 5 A. | – – |
| 2 | ENG IG2 | 5 A. | – – |
| 3 | HORN2 | 7,5 A. | Horn |
| 4 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 5 | ENG IG1 | 7,5 A. | Motorsteuerungssystem |
| 6 | – – | – – | – – |
| 7 | INNERE | 15 A. | Deckenleuchte |
| 8 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 9 | AUDIO2 | 15 A. | Audiosystem |
| 10 | METER1 | 10 A | Kombiinstrument |
| 11 | SRS1 | 7,5 A. | Airbag |
| 12 | – – | – – | – – |
| 13 | RADIO | 7,5 A. | Audiosystem |
| 14 | MOTOR3 | 20 A. | Motorsteuerungssystem |
| 15 | MOTOR1 | 10 A | Motorsteuerungssystem |
| 16 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 17 | AUDIO1 | 25 A. | Audiosystem |
| 18 | A / C MAG | 7,5 A. | Klimaanlage |
| 19 | BEI PUMPE H / L HI | 20 A. | Getriebesteuerungssystem (einige Modelle) |
| 20 | BEIM | 15 A. | Getriebesteuerungssystem (einige Modelle) |
| 21 | D LOCK | 25 A. | Elektrische Türschlösser |
| 22 | H / L RH | 20 A. | Scheinwerfer (rechts) |
| 23 | ENG + B2 | 7,5 A. | Motorsteuerungssystem |
| 24 | SCHWANZ | 20 A. | Rücklichter, Kennzeichenleuchten. Parklicht |
| 25 | DRL | 15 A. | – – |
| 26 | ZIMMER | 25 A. | Deckenleuchte |
| 27 | NEBEL | 15 A. | – – |
| 28 | H / SAUBER | 20 A. | – – |
| 29 | HALT | 10 A | Bremslichter |
| 30 | HORN | 15 A. | Horn |
| 31 | H / L LH | 20 A. | Scheinwerfer (links) |
| 32 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 33 | GEFAHR | 15 A. | Warnblinker, Blinker |
| 34 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 35 | ENG + B3 | 5 A. | – – |
| 36 | WISCHER | 20 A. | Scheibenwischer |
| 37 | KABINE + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 38 | – – | – – | – – |
| 39 | – – | – – | – – |
| 40 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 41 | EVVT A / R PUMPE | 20 A. | Motorsteuerungssystem |
| 42 | EVPS | 30 A. | Bremssteuerung |
| 43 | FAN1 | 30 A. | Lüfter |
| 44 | FAN2 | 40 A. | – – |
| 45 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 46 | EPS | 60 A. | Servolenkung |
| 47 | DEFOG | 30 A. | Heckscheiben-Defogger |
| 48 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 49 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 50 | HEIZUNG | 40 A. | Klimaanlage |
| 51 | – – | – – | – – |
| 52 | – – | – – | – – |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | RHT R. | 30 A. | Einziehbarer Fastback (RH) (einige Modelle) |
| 2 | RHT L. | 30 A. | Einziehbarer Fastback (LH) (einige Modelle) |
| 3 | – – | – – | – – |
| 4 | – – | – – | – – |
| 5 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 6 | – – | – – | – – |
| 7 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 8 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 9 | R_DECK R. | 30 A. | Einziehbarer Fastback (RH) (einige Modelle) |
| 10 | R_DECK L. | 30 A. | Einziehbarer Fastback (LH) (einige Modelle) |
| 11 | F.WASHER | 15 A. | Scheibenwaschanlage |
| 12 | P.FENSTER | 30 A. | Elektrische Fensterheber |
| 13 | – – | – – | – – |
| 14 | SRS2 / ESCL | 15 A. | – – |
| 15 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 16 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
2018, 2019
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2018, 2019)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ENG IG3 | 5 A. | – – |
| 2 | ENG IG2 | 5 A. | – – |
| 3 | HORN2 | 7,5 A. | Horn |
| 4 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 5 | ENG IG1 | 7,5 A. | Motorsteuerungssystem |
| 6 | – – | – – | – – |
| 7 | INNERE | 15 A. | Deckenleuchte |
| 8 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 9 | AUDIO2 | 15 A. | Audiosystem |
| 10 | METER1 | 10 A | Kombiinstrument |
| 11 | SRS1 | 7,5 A. | Airbag |
| 12 | – – | – – | – – |
| 13 | RADIO | 7,5 A. | Audiosystem |
| 14 | MOTOR3 | 20 A. | 2018: Motorsteuerungssystem 2019: Nicht verwendet |
| 15 | MOTOR1 | 10 A | Motorsteuerungssystem |
| 16 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 17 | AUDIO1 | 25 A. | Audiosystem |
| 18 | A / C MAG | 7,5 A. | Klimaanlage |
| 19 | BEI PUMPE H / L HI |
20 A. | 2018: Nicht verwendet 2019: Getriebesteuerungssystem (einige Modelle) |
| 20 | BEIM | 15 A. | Getriebesteuerungssystem (einige Modelle) |
| 21 | D LOCK | 25 A. | Elektrische Türschlösser |
| 22 | H / L RH | 20 A. | Scheinwerfer (rechts) |
| 23 | ENG + B2 | 7,5 A. | Motorsteuerungssystem |
| 24 | SCHWANZ | 20 A. | Rücklichter, Kennzeichenleuchten. Parklicht |
| 25 | DRL | 15 A. | – – |
| 26 | ZIMMER | 25 A. | Deckenleuchte |
| 27 | NEBEL | 15 A. | – – |
| 28 | H / SAUBER | 20 A. | – – |
| 29 | HALT | 10 A | Bremslichter |
| 30 | HORN | 15 A. | Horn |
| 31 | H / L LH | 20 A. | Scheinwerfer (links) |
| 32 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 33 | GEFAHR | 15 A. | Warnblinker, Blinker |
| 34 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 35 | ENG + B3 | 5 A. | – – |
| 36 | WISCHER | 20 A. | Scheibenwischer |
| 37 | KABINE + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 38 | – – | – – | – – |
| 39 | ENGLISCHE UNTERTITEL | 30 A. | 2018: Nicht verwendet 2019: Motorsteuerungssystem |
| 40 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 41 | EVVT A / R PUMPE |
20 A. | Motorsteuerungssystem |
| 42 | EVPS | 30 A. | Bremssteuerung |
| 43 | FAN1 | 30 A. | Lüfter |
| 44 | FAN2 | 40 A. | – – |
| 45 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 46 | EPS | 60 A. | Servolenkung |
| 47 | DEFOG | 30 A. | Heckscheiben-Defogger |
| 48 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 49 | INJEKTOR | 30 A. | 2018: Motorsteuerungssystem 2019: Nicht verwendet |
| 50 | HEIZUNG | 40 A. | Klimaanlage |
| 51 | – – | – – | – – |
| 52 | MOTOR4 | 20A | 2018: Nicht verwendet 2019: Motorsteuerungssystem |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2018, 2019)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | RHT R. | 30 A. | Einziehbarer Fastback (RH) (einige Modelle) |
| 2 | RHT L. | 30 A. | Einziehbarer Fastback (LH) (einige Modelle) |
| 3 | – – | – – | – – |
| 4 | MOTOR6 | 10 A | 2018: Nicht verwendet 2019: Motorsteuerungssystem |
| 5 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 6 | – – | – – | – – |
| 7 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 8 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 9 | R_DECK R. | 30 A. | Einziehbarer Fastback (RH) (einige Modelle) |
| 10 | R_DECK L. | 30 A. | Einziehbarer Fastback (LH) (einige Modelle) |
| 11 | F.WASHER | 15 A. | Scheibenwaschanlage |
| 12 | P.FENSTER | 30 A. | Elektrische Fensterheber |
| 13 | – – | – – | – – |
| 14 | SRS2 / ESCL | 15 A. | 2018: Nicht verwendet 2019: Elektronisches Lenkschloss |
| 15 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 16 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
