Hier finden Sie die Sicherungskasten-Belegung für den Mazda MX-5 Miata NB der Baujahre 1999 bis 2005. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mazda MX-5 Miata 1999-2005
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda MX-5 Miata ist die Sicherung Nr. 7 „ZIGARRE“ im Sicherungskasten der Instrumententafel.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich links vom Lenkrad hinter der Abdeckung.

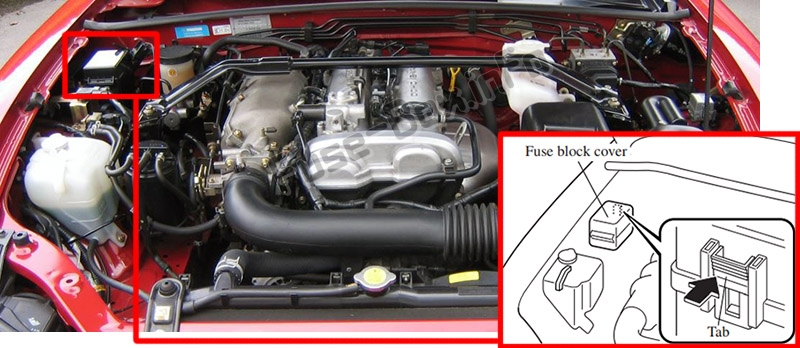

Sicherungskasten im Motorraum
ad vertisements
2002, 2003
Motorraum
Zuordnung der Sicherungen im Motorraum (2002, 2003)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | KOPF | 40A | Scheinwerfer, Heckentfroster. Autoantenne |
| 2 | KRAFTSTOFFINJ | 30A | Kraftstoffeinspritzung |
| 3 | MAIN | 100 A. | Zum Schutz aller Stromkreise |
| 4 | IG KEY | 60A | Alle zündbezogenen Stromkreise |
| 5 | GEBLÄSE | 30A | Gebläsemotor |
| 6 | VENTILATOR | 30A | Lüfter. Zusätzlicher Lüfter (Klimaanlage) |
| 7 | BTN 1 | 30A | Rücklichter, Armaturenbrettbeleuchtung |
| 8 | BTN 2 | 20A | Audioverstärker. Blinker |
| 9 | Abs | 20A | Antiblockiersystem |
| 10 | HALT | 15A | Bremslichter, Hupe, Schaltsperre |
ad vertisements
Passagierabteil

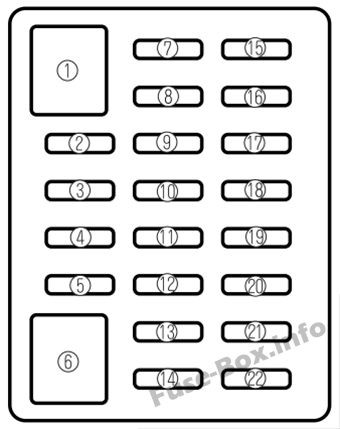

Zuordnung der Sicherungen im Fahrgastraum (2002, 2003)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN HINZUFÜGEN | 20A | Lüftermotor, Magnetkupplung hinzufügen |
| 2 | HEAD.LH | 15A | Scheinwerfer (links) |
| 3 | HEAD.RH | 15A | Scheinwerfer (rechts) |
| 4 | – – | – – | – – |
| 5 | ST.SIG | 7.5A | Kombiinstrument. Tempomat |
| 6 | – – | – – | – – |
| 7 | ZIGARRE | 20A | Feuerzeug |
| 8 | RADIO | 10 A | Audio |
| 9 | F.FOG | 15A | Nebellichter |
| 10 | SCHWANZ | 15A | Rücklichter, Standlichter. Seitenmarkierungsleuchten |
| 11 | MOTOR | 15A | Motorsteuerungssystem |
| 12 | METER | 15A | Kombiinstrument |
| 13 | WENDE | 7.5A | Blinker |
| 14 | A / B. | 10 A | Zusätzliches Rückhaltesystem. Antiblockiersystem |
| 15 | WISCHER | 20A | Scheibenwischer und Waschmaschine |
| 16 | PWIND | 30A | Elektrische Fensterheber |
| 17 | A / C. | 7.5A | Klimaanlage |
| 18 | GEFAHR | 10 A | Blinker |
| 19 | D.LOCK | 10 A | Elektrisches Türschloss |
| 20 | AUDIO | 20A | Audioverstärker |
| 21 | DEFOG | 15A | Heckentfroster |
| 22 | ZIMMER | 10 A | Innenbeleuchtung, Autoantenne. Warnsummer |
2004, 2005
Motorraum
Zuordnung der Sicherungen im Motorraum (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | KOPF | 40A | Scheinwerfer, Heckentfroster, Autoantenne |
| 2 | KRAFTSTOFFINJ | 30A | Kraftstoffeinspritzung |
| 3 | MAIN | 100 A. | Zum Schutz aller Stromkreise |
| 4 | IG KEY | 60A | Alle zündbezogenen Stromkreise |
| 5 | GEBLÄSE | 30A | Gebläsemotor |
| 6 | VENTILATOR | 30A (MX-5 / Miata) | Lüfter, zusätzlicher Lüfter (Klimaanlage) |
| 6 | VENTILATOR | 40A (MAZDASPEED MX-5) | Lüfter, zusätzlicher Lüfter (Klimaanlage) |
| 7 | BTN 1 | 30A | Rücklichter, Armaturenbrettbeleuchtung |
| 8 | BTN 2 | 20A | Audioverstärker (einige Modelle), Blinker |
| 9 | Abs | 20A | Antiblockiersystem (einige Modelle) |
| 10 | HALT | 15A | Bremslichter, Hupe, Schaltsperre |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | AD FAN (MX-5 / Miata) | 20A | Lüftermotor, Magnetkupplung hinzufügen |
| 2 | HEAD.LH | 15A | Scheinwerfer (links) |
| 3 | HEAD.RH | 15A | Scheinwerfer (rechts) |
| 4 | – – | – – | – – |
| 5 | ST.SIG | 7.5A | Kombiinstrument, Tempomat (einige Modelle) |
| 6 | LÜFTER (MAZDASPEED MX-5) | 30A | Lüfter. Zusätzlicher Lüfter (Klimaanlage) |
| 7 | ZIGARRE | 20A | Feuerzeug |
| 8 | RADIO | 10 A | Audio (einige Modelle) |
| 9 | F.FOG | 15A | Nebelscheinwerfer (einige Modelle) |
| 10 | SCHWANZ | 15A | Rücklichter, Standlichter vorne, Seitenmarkierungslichter |
| 11 | MOTOR | 15A | Motorsteuerungssystem |
| 12 | METER | 15A | Kombiinstrument |
| 13 | WENDE | 7.5A | Blinker |
| 14 | A / B. | 10 A | Zusätzliches Rückhaltesystem. Antiblockiersystem (einige Modelle) |
| 15 | WISCHER | 20A | Scheibenwischer und Waschmaschine |
| 16 | P.WIND | 30A | Elektrische Fensterheber |
| 17 | A / C. | 7.5A | Klimaanlage (einige Modelle) |
| 18 | GEFAHR | 10 A | Blinker |
| 19 | D.LOCK | 10 A | Elektrisches Türschloss (einige Modelle) |
| 20 | AUDIO | 20A | Audioverstärker (einige Modelle) |
| 21 | DEFOG | 15A | Heckentfroster |
| 22 | ZIMMER | 10 A | Innenbeleuchtung, Autoantenne, Warnsummer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda MX-5 Miata NB?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
