Sicherungslayout Mazda Tribute 2001-2007
Sicherungen des Zigarettenanzünders (Steckdose):
2001-2004: Sicherung Nr. 14 (Zigarettenanzünder) im Sicherungskasten des Fahrgastraums und Sicherungen „PWR 1“ (Hilfsenergiepunkt), „PWR 2“ (Zusatzleistungspunkt) im Motor Fach Sicherungskasten.
2005-2007: Sicherung Nr. 24 (Zigarettenanzünder) im Sicherungskasten des Fahrgastraums und Sicherung Nr. 12 (Steckdose) im Sicherungskasten des Motorraums.
Passagierabteil
2001-2004:
Die Sicherungsplatte befindet sich unterhalb und links vom Lenkrad am Bremspedal.
2005-2007:

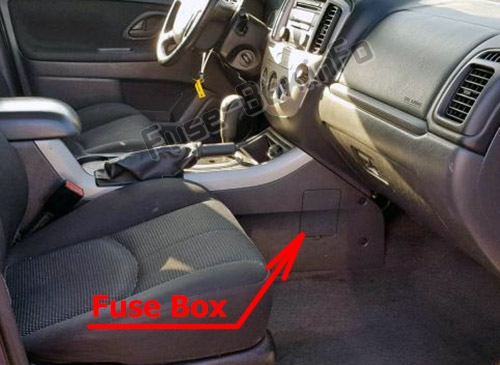

Die Sicherungsplatte befindet sich auf der rechten Seite der Mittelkonsole neben der Instrumententafel.
Sicherungskasten im Motorraum
Der Stromverteilerkasten befindet sich im Motorraum
ad vertisements
Sicherungskastendiagramme
2001, 2002
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2001, 2002)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 5A | Magnetventil für Kanisterentlüftungssteuerung |
| 2 | 5A | Gebläserelais (Spule), hinteres Abtaurelais (Spule), Druckschalter auf PCM |
| 3 | 10 A | Wischermotor hinten, Unterlegscheibenmotor hinten, Wischerrelais hinten (Spule) |
| 4 | 10 A | Allrad-Steuermodul, Cluster (Warnhinweise zur Rückhaltekontrolle) |
| 5 | 5A | ABS-Einheit (EVAC & FILL), ASC-Einheit, Rückhaltesteuerungsmodul, ASC-Hauptschalter zur ASC-Einheit |
| 6 | 10 A | Blinkereinheit, linke Rückfahrleuchte, rechte Rückfahrleuchte |
| 7 | 10 A | Passiver Diebstahlsicherungs-Transceiver (PATS), Rückhaltesteuerungsmodul |
| 8 | 10 A | Cluster, Shift Lock Relay (Spule), O / D-Signal an PCM |
| 9 | 3A | PCM-Relais (Spule), Lüfterrelais 1, 2, 3 (Spule), A / C-Relais (Spule) |
| 10 | 20A | Frontwischermotor, Frontwaschmotor, INT-Relais |
| 11 | 10 A | IGN-Relais (Spule), ACC-Relais (Spule), Starterrelais (Spule), Schlüsselverriegelungsmagnet, GEM |
| 12 | 5A | Radio, Uhr |
| 13 | – – | Nicht benutzt |
| 14 | 20A | Feuerzeug |
| 15 | 15A | Linke vordere Positionsleuchte, rechte vordere Positionsleuchte, linke Zulassungslampe, rechte Zulassungslampe, linke Rückleuchte, rechte Rückleuchte, Parkleuchtenrelais (Spule), Anhängersicherung, Beleuchtungssicherung |
| 16 | 10 A | Cluster, Power M irror, GEM |
| 17 | 15A | Sonnendachmotor |
| 18 | 5A | Beleuchtung für: Cluster, Heizgerät, Radio, Warnblinkschalter, Heckabtauschalter, 4WD-Schalter, Nebelscheinwerfer |
| 19 | 10 A | Subwoofer Amp |
| 20 | 15A | Blinker links / rechts, Blinker links / rechts vorne, Blinker vorne links / rechts, Blinker vorne links, rechts / rechts hinten, links / rechts Anhänger drehen, Blinker |
| 21 | 10 A | Linke / rechte Anhängerpositionsleuchten |
| 22 | 15A | Nicht benutzt |
| 23 | 15A | Linkes / rechtes Horn |
| 24 | 15A | Linke / rechte Bremsleuchte, hoch montierte Bremsleuchte, linke / rechte Anhänger-Bremsleuchte, ABS-Einheit, ASC-Einheit (Bremspedal-Positionsschalter), PCM, Schaltmagnet |
| 25 | 30A | Fensterhebermotor – rechts vorne, links vorne, rechts hinten, links hinten |
| 26 | 30A | Motor für elektrische Türverriegelung – rechts vorne, links vorne, rechts hinten, links hinten, GEM (Türschloss-Relaisspule), elektrischer Sitz |
| 27 | 10 A | Audio, Cluster, Innenleuchte, Kartenlampe Ladelampe |
| ACC | – – | Zubehörrelais |
Motorraum
ad vertisements

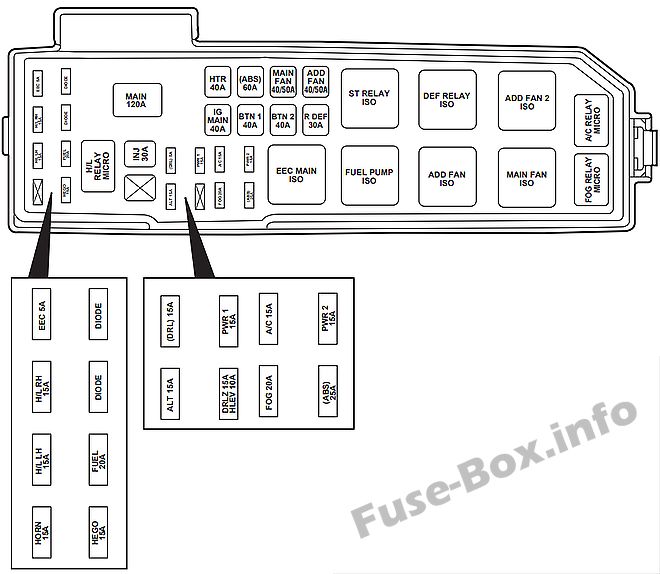

Zuordnung der Sicherungen im Motorraum (2001, 2002)
| № | Amp Rating | Beschreibung |
|---|---|---|
| Horn | 15A | Horn |
| H / L LH | 15 A. | Scheinwerfer (Fern / Links unten, Fernlicht) |
| H / LRH | 15 A. | Scheinwerfer (Fern / Niedrig rechts, Fernlicht) |
| EWG | 5A | EWG (KPWR) |
| ER GEHT | 15 A. | HEGO 1,2, CMS 1,2, VMV |
| TREIBSTOFF | 20A | Kraftstoffpumpe, EWG (FPM) |
| DIODE | – – | – – |
| DIODE | – – | – – |
| H / L RELAIS MIKRO | – – | Scheinwerfer (Hoch / Niedrig, Rechts / Links Relais) |
| – – | – – | – – |
| INJ | 30A | EWG (VPWR), EVR, MAF, IAC, Schott |
| MAIN | 120A | Main |
| ALT | 15 A. | Lichtmaschine / Regler |
| (DRL) | 15 A. | DRL-Einheit (Vorschub), DRL-Relais |
| (DRLZ) (HELV) | 15A (DRLZ) 10A (HLEV) | Tagfahrleuchtenmodul (DRL), HLEV |
| PWR 1 | 15 A. | Hilfsenergiepunkt |
| NEBEL | 20A | Nebelscheinwerfer rechts / links, Nebelscheinwerferanzeige |
| A / C. | 15 A. | A / C Kupplung |
| (ABS) | 25A | Antiblockiersystem SOL |
| PWR 2 | 15 A. | Hilfsenergiepunkt |
| IG MAIN | 40A | Anlasser |
| HTR | 40A | Gebläsemotor, Gebläsemotorrelais |
| BTN 1 | 40A | JB – Acc. Relais, Radio, Zigarre Feuerzeug, Cluster, Power Mirror, GEM, elektronische Blinkersteuerung |
| (ABS) | 60A | Motor des Antiblockiersystems |
| BTN 2 | 40A | JB – Radio, Cluster, Kuppellampen, Kartenlampen, Ladelampen, Tempomat, elektrischer Sitz, Hupe |
| Hauptventilator | 40 A (2,0 l) 50 A (3,0 l) | Hauptlüfter |
| R DEF | 30A | Heckentfroster |
| FAN HINZUFÜGEN | 40 A (2,0 l) 50 A (3,0 l) | Lüfter hinzufügen |
| EEC MAIN ISO | – – | EWG-Relais |
| KRAFTSTOFFPUMPE ISO | – – | Kraftstoffpumpenrelais |
| HAUPTLÜFTER ISO | Niedrigdrehzahl-Lüftersteuerrelais (2,0 l Motor) Hochgeschwindigkeits-Lüftersteuerungsrelais 1 (3,0 l Motor) | |
| FAN ISO HINZUFÜGEN | Hochgeschwindigkeits-Lüftersteuerrelais 1 (2,0 l Motor) Niedriggeschwindigkeits-Lüftersteuerrelais (3,0 l Motor) | |
| DEF RELAIS ISO | – – | Heckentfroster-Relais |
| ST RELAIS ISO | – – | Anlasserrelais |
| FAN 2 ISO HINZUFÜGEN | Hochgeschwindigkeits-Lüftersteuerrelais 2 (3,0 l Motor) Mittelgeschwindigkeits-Lüftersteuerrelais (2,0 l Motor) | |
| NEBELRELAIS MIKRO | – – | Nebelscheinwerfer Relais |
| A / C RELAIS MICRO | – – | A / C-Kupplungsrelais |
2003, 2004
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2003, 2004)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 5A | Magnetventil zur Steuerung der Kanisterentlüftung |
| 2 | 5A | Gebläserelais (Spule), Druckschalter auf PCM |
| 3 | 10 A | Heckwischermotor, Heckwaschmotor, Heckwischerrelais (Spule) |
| 4 | 10 A | Allrad-Steuermodul, Cluster (Warnung zur Rückhaltesteuerung) |
| 5 | 5A | ABS-Einheit (EVAC & FILL), ASC-Einheit, Rückhaltesteuerungsmodul (RCM), ASC-Haupt-SW-zu-ASC-Einheit, Uhrfederschalter |
| 6 | 10 A | Blinker, Rückfahrscheinwerfer, Park Aid Module (PAM) |
| 7 | 10 A | Passive Diebstahlsicherung (PATS), RCM, EWG-Sicherung |
| 8 | 10 A | Cluster, Schaltsperrrelais (Spule), O / D-Signal an PCM, GEM, E / C-Autolampenspiegel |
| 9 | 3A | PCM-Relais (Spule), Lüfterrelais 1, 2, 3 (Spule), A / C-Relais (Spule) |
| 10 | 20A | Frontwischermotor, Frontwaschmotor |
| 11 | 10 A | ACC-Relais (Spule), Schlüsselverriegelungsmagnet, GEM |
| 12 | 5A | Radio |
| 13 | – – | Nicht benutzt |
| 14 | 20A | Feuerzeug |
| 15 | 15A | Parkleuchtenrelais, Frontleuchten, Kennzeichenleuchten, Rückleuchten, Parkleuchtenrelais (Spule), Anhängersicherung, Beleuchtungssicherung |
| 16 | 10 A | Cluster, Power Spiegel, GEM, Sitzheizung |
| 17 | 15A | Sonnendachmotor |
| 18 | 5A | Beleuchtung für: Cluster, Heizgerät, Radio, Warnblinkschalter, Heckabtauungsschalter, Allradschalter, Nebelscheinwerfer |
| 19 | 10 A | Subwoofer Amp |
| 20 | 15A | Blinker, vordere Blinker, vordere Blinker, hintere Blinker, hintere Blinker, Blinkereinheit |
| 21 | 10 A | Anhängerpositionsleuchten |
| 22 | 15A | Nicht benutzt |
| 23 | 20A | Hupenrelais |
| 24 | 15A | Bremsleuchten, hoch montierte Bremsleuchte, Anhänger-Bremsleuchte, ABS-Einheit, ASC-Einheit (Bremspedal-Positionsschalter), PCM, Schaltmagnet |
| 25 | 30A | Fensterhebermotoren |
| 26 | 30A | Elektrische Türverriegelungsmotoren, GEM (Türverriegelungsrelaisspule), elektrischer Sitz, 4WD-Relais |
| 27 | 10 A | GEM, Audio, Cluster, Innenleuchte, Kartenlampe, Ladelampe, Datalink-Anschluss |
| ACC | – – | Zubehörrelais |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2003, 2004)
| № | Amp Rating | Beschreibung |
|---|---|---|
| Horn | 15A | Horn |
| H / L LH | 15 A. | Scheinwerfer (Fernlicht / Fernlicht links, Fernlicht) |
| H / L RH | 15 A. | Scheinwerfer (Fern- / Abblendlicht rechts, Fernlicht) |
| EWG | 5A | EWG (KPWR) |
| ER GEHT | 15 A. | HEGO 1,2, CMS 1,2, VMV |
| TREIBSTOFF | 20 A. | Kraftstoffpumpe, EWG (FPM) |
| DIODE | – – | – – |
| DIODE | – – | – – |
| H / L RELAIS MIKRO | – – | Scheinwerfer (Relais hoch / niedrig, rechts / links) |
| HTD SITZE | 30A | Sitzheizung (falls vorhanden) |
| INJ | 30A | EWG (VPWR), EVR, MAF, IAC, Schott, HEGO-Sicherung |
| MAIN | 120A | Main |
| ALT | 15 A. | Lichtmaschine / Regler |
| (DRL) | 15 A. | Tagfahrleuchten (DRL) (Einspeisung), DRL-Relais |
| (DRL2) (HLEV) | 15A (DRL2) 10A (HLEV) | DRL-Modul, HLEV |
| PWR 1 | 15 A. | Hilfsende |
| NEBEL | 20 A. | Nebelscheinwerfer, Nebelscheinwerferanzeige |
| A / C. | 15 A. | A / C-Kupplung |
| (ABS) | 25A | Antiblockiersystem (ABS) SOL, EVAC & FILL |
| PWR 2 | 15 A. | Hilfsende |
| IG MAIN | 40A | Anlasser |
| HTR | 40A | Gebläsemotor, Gebläsemotorrelais |
| BTN 1 | 40A | JB – Zubehörrelais, Radio, TNS-Relais, Zigarettenanzünder, Cluster, elektrischer Spiegel, GEM, Zubehörverzögerungsrelais, elektrische Fensterheber, elektrisches Schiebedach |
| (ABS) | 60A | ABS-Motor, EVAC & FILL |
| BTN 2 | 40A | JB – Radio, CD-Wechsler, Cluster, Kuppellampen, Kartenlampen, Ladelampen, Hupenrelais, GEM, Stromschlösser, Geschwindigkeitsregelung |
| Hauptventilator | 40 A (2,0 l) 50 A (3,0 l) | Hauptlüfter |
| R DEF | 30A | Heckentfroster |
| FAN HINZUFÜGEN | 40 A (2,0 l) 50 A (3,0 l) | Lüfter hinzufügen |
| EEC MAIN ISO | – – | EWG-Relais |
| KRAFTSTOFFPUMPE ISO | – – | Kraftstoffpumpenrelais |
| HAUPTLÜFTER ISO | Niedriggeschwindigkeits-Lüftersteuerrelais (2,0-l-Motor) Hochgeschwindigkeits-Lüftersteuerrelais 1 (3,0-l-Motor) | |
| FAN ISO HINZUFÜGEN | Hochgeschwindigkeits-Lüftersteuerrelais 1 (2,0-l-Motor) Niedriggeschwindigkeits-Lüftersteuerrelais (3,0-l-Motor) | |
| DEF RELAIS ISO | – – | Heckentfrosterrelais |
| ST RELAIS ISO | – – | Anlasserrelais |
| FAN 2 ISO HINZUFÜGEN | Hochgeschwindigkeits-Lüftersteuerrelais 2 (3,0 l Motor) Mittelgeschwindigkeits-Lüftersteuerrelais (2,0 l Motor) | |
| NEBELRELAIS MIKRO | – – | Nebelscheinwerferrelais |
| A / C RELAIS MICRO | – – | A / C-Kupplungsrelais |
2005
Passagierabteil
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2005)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 15 A * | Anhängerkupplungsleuchten |
| 2 | 5A * | Radio (Beleuchtung) |
| 3 | 15 A * | Parkleuchten vorne und hinten |
| 4 | 10 A* | Zündschloss |
| 5 | 2A * | Antriebsstrang-Steuermodul (PCM-Relais), Kraftstoffpumpenrelais, Hauptlüfterrelais, Hoch- / Niedriggeschwindigkeitslüfterrelais 2, PATS-Modul |
| 6 | 15 A * | Mittlere hoch montierte Bremsleuchte (CHMSL), Bremsleuchten, PCM, Antiblockiersystem (ABS), Drehzahlregelung, Schalter zum Ein- und Ausschalten der Bremse |
| 7 | 10 A* | Kombiinstrument, Diagnosestecker, Netzspiegelschalter, Radio |
| 8 | – – | Nicht benutzt |
| 9 | 30A ** | Elektrische Türschlösser, elektrische Sitze |
| 10 | 15 A * | Beheizte Spiegel |
| 11 | 15 A * | Schiebedach |
| 12 | – – | Nicht benutzt |
| 13 | – – | Nicht benutzt |
| 14 | – – | Nicht benutzt |
| 15 | 30A ** | Elektrische Fensterheber |
| 16 | 15 A * | Subwoofer |
| 17 | 15 A * | Abblendlicht |
| 18 | 10 A* | 4WD |
| 19 | – – | Nicht benutzt |
| 20 | 15 A * | Horn |
| 21 | 10 A* | Heckwischermotor, Heckscheibenwischerscheibe |
| 22 | 10 A* | Elektrochromatischer Spiegel, Kombiinstrument |
| 23 | 5A * | Radio (Strom) |
| 24 | 20 A * | Feuerzeug |
| 25 | 20 A * | Frontwischermotor, Frontwischerscheibe |
| 26 | 5A * | Modusschalter für Klimatisierungssystem |
| 27 | 5A * | Kanisterentlüftung, Schalter zum Abbrechen der Geschwindigkeitsregelung |
| 28 | 10 A* | Kombiinstrument |
| 29 | – – | Nicht benutzt |
| 30 | – – | Nicht benutzt |
| 31 | – – | Nicht benutzt |
| 32 | 10 A* | Bremsgetriebe-Schaltsperre |
| 33 | 15 A * | Airbagmodul, Kontrollleuchte zur Deaktivierung des Beifahrerairbags (PAD), Insassenklassifizierungssensor (OCS) |
| 34 | 5A * | ABS-Modul, Evakuieren und Füllen, Geschwindigkeitsregelung |
| 35 | 5A * | Sitzheizungsmodul, 4WD |
| (* – Minisicherung) (** – Patronensicherung) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2005)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 25A * | I / P-Sicherungsfeld (RUN / START) |
| 2 | 25A * | Scheinwerferleistung |
| 3 | 25A * | Fernlicht, Blinker, Innenleuchten, Scheinwerferleistung |
| 4 | 5A * | Keep Alive Power (KA PWR) |
| 5 | 15 A * | Sensoren für beheizten Abgassauerstoff (HE GO) |
| 6 | 20 A * | Benzinpumpe |
| 7 | 40A ** | RUN / ACC-Relais – Zigarettenanzünder, Scheibenwischer vorne und hinten |
| 8 | 30A ** | Antriebsstrang-Steuermodul (PCM), Injektoren und Spule |
| 9 | 15 A * | Generator |
| 10 | 30A * | Beheizte Sitze |
| 11 | 10 A* | PCM |
| 12 | 20 A * | Power Point |
| 13 | 20 A * | Nebelscheinwerfer |
| 14 | 15 A * | A / C-Kupplung, A / C-Relais |
| 15 | 30A * | Magnetventil für Antiblockiersystem (ABS) |
| 17 | 50A ** | Zündung (Haupt) |
| 18 | 40A ** | Gebläsemotor |
| 19 | 40A ** | Zubehör-Verzögerungsrelais – Subwoofer und 4WD, Abblendlicht |
| 20 | 60A ** | Abs |
| 21 | 40A ** | Horn, CHMSL, Cluster, Power Locks und elektrische Sitze |
| 22 | 40A ** (14) | Lüfter |
| 22 | 50 ** (V6) | Lüfter |
| 23 | 40A ** | Heckentfroster, Parkleuchtenrelais |
| 24 | 40A ** (14) | Lüfter mit hoher / niedriger Drehzahl |
| 24 | 50 ** (V6) | Lüfter mit hoher / niedriger Drehzahl |
| 25 | – – | Shunt |
| R2 | – – | PCM-Relais |
| R3 | – – | Kraftstoffpumpenrelais |
| R4 | – – | Lüfterrelais |
| R5 | – – | Hoch- / Niedriggeschwindigkeitslüfterrelais 1 |
| R7 | – – | Anlasserrelais |
| R8 | – – | Hoch / Niedrigdrehzahl-Lüfterrelais 2 |
| R9 | – – | Nebelscheinwerfer Relais |
| R10 | – – | A / C-Relais |
| D1 | – – | Starterdiode |
| D2 | – – | A / C-Diode |
| (* – Minisicherung) (** – Patronensicherung) |
2006
Passagierabteil
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum (2006)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | 15 A * | Anhängerkupplungsleuchten |
| 2 | 5A * | Radio (Beleuchtung) |
| 3 | 15 A * | Parkleuchten vorne und hinten |
| 4 | 10 A* | Zündschloss |
| 5 | 2A * | Antriebsstrang-Steuermodul (PCM-Relais), Kraftstoffpumpenrelais, Hauptlüfterrelais, Hoch- / Niedriggeschwindigkeitslüfterrelais 2, PATS-Modul |
| 6 | 15 A * | Mittlere hoch montierte Bremsleuchte (CHMSL), Bremsleuchten, PCM, Antiblockiersystem (ABS), Drehzahlregelung, Schalter zum Ein- und Ausschalten der Bremse |
| 7 | 10 A* | Kombiinstrument, Diagnosestecker, Netzspiegelschalter, Radio |
| 8 | – – | Nicht benutzt |
| 9 | 30A ** | Elektrische Türschlösser, elektrische Sitze |
| 10 | 15 A * | Beheizte Spiegel |
| 11 | 15 A * | Schiebedach |
| 12 | – – | Nicht benutzt |
| 13 | – – | Nicht benutzt |
| 14 | – – | Nicht benutzt |
| 15 | 30A ** | Elektrische Fensterheber |
| 16 | 15 A * | Subwoofer |
| 17 | 15 A * | Abblendlicht |
| 18 | 10 A* | 4WD |
| 19 | – – | Nicht benutzt |
| 20 | 15 A * | Horn |
| 21 | 10 A* | Heckwischermotor, Heckscheibenwischerscheibe |
| 22 | 10 A* | Kombiinstrument |
| 23 | 5A * | Radio (Strom) |
| 24 | 20 A * | Feuerzeug |
| 25 | 20 A * | Frontwischermotor, Frontwischerscheibe |
| 26 | 5A * | Modusschalter für Klimatisierungssystem |
| 27 | 5A * | Kanisterentlüftung, Schalter zum Abbrechen der Geschwindigkeitsregelung |
| 28 | 10 A* | Kombiinstrument |
| 29 | – – | Nicht benutzt |
| 30 | – – | Nicht benutzt |
| 31 | – – | Nicht benutzt |
| 32 | 10 A* | Bremsgetriebe-Schaltsperre |
| 33 | 15 A * | Airbagmodul, Kontrollleuchte zur Deaktivierung des Beifahrerairbags (PAD), Insassenklassifizierungssensor (OCS) |
| 34 | 5A * | ABS-Modul, Evakuieren und Füllen, Geschwindigkeitsregelung |
| 35 | 5A * | Sitzheizungsmodul, 4WD |
| (* – Minisicherung) (** – Patronensicherung) |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2006)
| № | Amp Rating | Beschreibung |
|---|---|---|
| 1 | – – | Nicht benutzt |
| 2 | 25A * | Scheinwerferleistung |
| 3 | 25A * | Fernlicht, Blinker, Innenleuchten, Scheinwerferleistung |
| 4 | 5A * | Keep Alive Power (KA PWR) |
| 5 | 15 A * | Beheizte Abgassauerstoffsensoren (HEGO) |
| 6 | 20 A * | Benzinpumpe |
| 7 | 40A ** | RUN / ACC-Relais – Zigarettenanzünder, Scheibenwischer vorne und hinten |
| 8 | 30A ** | Antriebsstrang-Steuermodul (PCM), Injektoren und Spule |
| 9 | 15 A * | Generator |
| 10 | 30A * | Beheizte Sitze |
| 11 | 10 A* | PCM |
| 12 | 20 A * | Power Point |
| 13 | 20 A * | Nebelscheinwerfer |
| 14 | 15 A * | A / C-Kupplung, A / C-Relais |
| 15 | 30A * | Magnetventil für Antiblockiersystem (ABS) |
| 16 | 25A * | I / P-Sicherungsfeld (RUN / START) |
| 17 | 50A ** | Zündung (Haupt) |
| 18 | 40A ** | Gebläsemotor |
| 19 | 40A ** | Zubehör-Verzögerungsrelais – Subwoofer und 4 \ VD, Abblendlicht |
| 20 | 60A ** | Abs |
| 21 | 40A ** | Horn, CHMSL, Cluster, Power Locks und elektrische Sitze |
| 22 | 40A ** (14) | Lüfter |
| 22 | 50A ** (V6) | Lüfter |
| 23 | 40A ** | Heckentfroster, Parkleuchtenrelais |
| 24 | 40A ** (14) | Lüfter mit hoher / niedriger Drehzahl |
| 24 | 50A ** (V6) | Lüfter mit hoher / niedriger Drehzahl |
| 25 | – – | Shunt |
| R2 | – – | PCM-Relais |
| R3 | – – | Kraftstoffpumpenrelais |
| R4 | – – | Lüfterrelais |
| R5 | – – | Hoch- / Niedriggeschwindigkeitslüfterrelais 1 |
| R6 | – – | Gebläsemotorrelais |
| R7 | – – | Anlasserrelais |
| R8 | – – | Hoch / Niedrigdrehzahl-Lüfterrelais 2 |
| R9 | – – | Nebelscheinwerfer Relais |
| R10 | – – | A / C-Relais |
| D1 | – – | Nicht benutzt |
| D2 | – – | A / C-Diode |
| (* – Minisicherung) (** – Patronensicherung) |
