Hier finden Sie die Sicherungskasten-Belegung für den Mazda 5 der Baujahre 2011 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mazda5 2011-2018
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 6 „P.OUTLET“ (Zubehörsteckdosen – Laderaum) und Nr. 8 „CIGAR“ (Zubehörsteckdosen – Armaturenbrett) im Sicherungskasten der Instrumententafel.

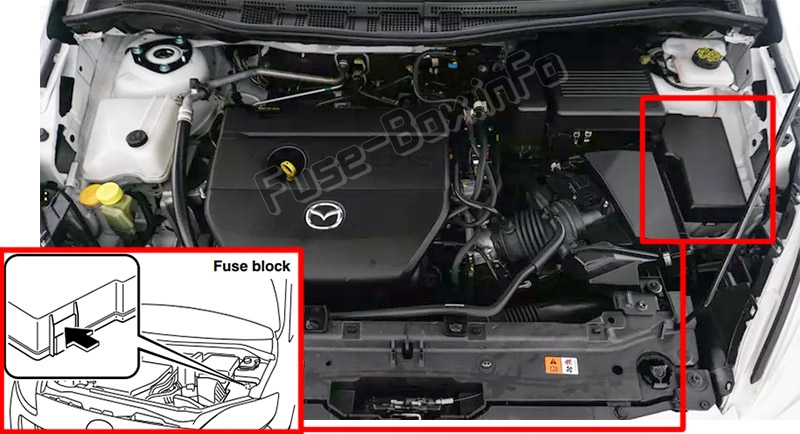

Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil

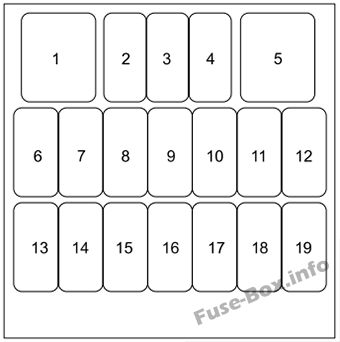

Der Sicherungskasten befindet sich hinter der Abdeckung auf der Beifahrerseite der Instrumententafel.
Motorraum
Hauptsicherung:
2012, 2013
Motorraum
ad vertisements

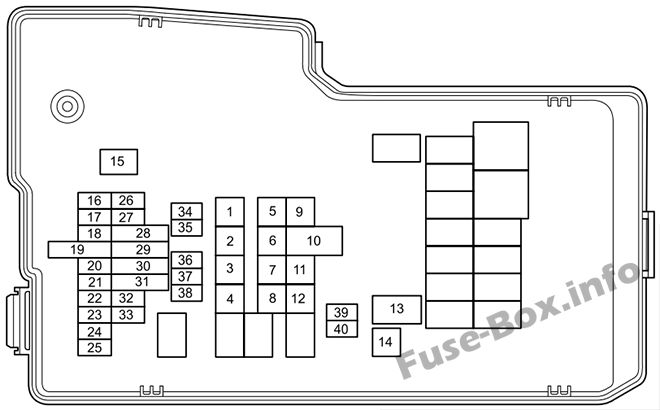

Zuordnung der Sicherungen im Motorraum (2012, 2013)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | IG KEY I. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 2 | AD FAN | 30 A. | Lüfter |
| 3 | GLOW2 HEATER2 | 30 A. | Klimaanlage |
| 4 | EGI MAIN | 40 A. | Motorsteuerungssystem |
| 5 | INJ FAN2 | – – | – – |
| 6 | ABSP | 40 A. | ABS, DSC |
| 7 | P.SLIDE L. | – – | – – |
| 8 | TCM | 20 A. | Transaxle-Steuerungssystem (einige Modelle) |
| 9 | HEIZUNG1 | 40 A. | Klimaanlage |
| 10 | GLOW1 HEATER3 | 30 A. | Klimaanlage |
| 11 | BTN | 60 A. | Zum Schutz verschiedener Stromkreise |
| 12 | IG KEY2 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 13 | FAN1 | 30 A. | Lüfter |
| 14 | P.SLIDE R. | – – | – – |
| 15 | EHPAS | 80 A. | Servolenkung |
| 16 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 17 | D.LOCK | 20 A. | Elektrisches Türschloss |
| 18 | P.WIND | 20 A. | Elektrischer Fensterheber |
| 19 | BEI PUMPE | – – | – – |
| 20 | KOPF HI | 20 A. | Fernlicht des Scheinwerfers |
| 21 | ENG + B. | 10 A | Motorsteuerungssystem |
| 22 | HALT | 10 A | Bremslichter |
| 23 | F. WÄRMERKRAFTSTOFFPUMPE | 20 A. | Benzinpumpe |
| 24 | GEFAHR | 10 A | Warnblinkanlage, Blinker |
| 25 | ZIMMER | 15 A. | Deckenleuchten |
| 26 | SCHWANZ | 15 A. | Rücklichter, Standlichter, Kennzeichenleuchten |
| 27 | A / C MAG | 10 A | Klimaanlage |
| 28 | ABS V. | 20 A. | ABS, DSC |
| 29 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 30 | H / SAUBER | – – | – – |
| 31 | HORN | 15 A. | Horn |
| 32 | – – | – – | – – |
| 33 | ILLUMI | 7,5 A. | Erleuchtung |
| 34 | ENG INJ | 25 A. | Motorsteuerungssystem |
| 35 | ENG BAR | 15 A. | Motorsteuerungssystem |
| 36 | – – | – – | – – |
| 37 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 38 | DEFOG | 25 A. | Heckscheibenheizung |
| 39 | KOPF LO L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 40 | KOPF LO R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2012, 2013)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P / W. | 30 A. | Elektrischer Fensterheber |
| 2 | M.DEF | – – | – – |
| 3 | ANLASSER | 10 A | Motorsteuerungssystem |
| 4 | ENG3 | 20 A. | Motorsteuerungssystem |
| 5 | P / W. | – – | – – |
| 6 | P.OUTLET | 15 A. | Zubehörsteckdosen (Laderaum) |
| 7 | UMSCHALT / L. | 5 A. | – – |
| 8 | ZIGARRE | 15 A. | Zubehörsteckdosen (Dashboard) |
| 9 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 10 | A / C. | 10 A | Klimaanlage |
| 11 | F. WIP | 25 A. | Scheibenwischer und Waschmaschine |
| 12 | R.WIP | 15 A. | Heckscheibenwischer |
| 13 | ENG | – – | – – |
| 14 | METER | 10 A | Kombiinstrument |
| 15 | SAS | 10 A | Airbag |
| 16 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 17 | ABS / DSC | – – | – – |
| 18 | EHPAS | 5 A. | Servolenkung |
| 19 | ENG2 | 15 A. | Motorsteuerungssystem |
2014, 2015, 2016, 2017
Motorraum
ad vertisements

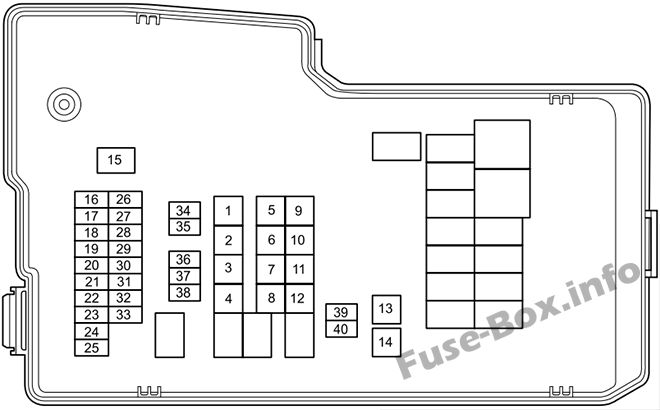

Zuordnung der Sicherungen im Motorraum (2014, 2015, 2016, 2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | IG KEY1 | 50 A. | Zum Schutz verschiedener Stromkreise |
| 2 | AD FAN | 30 A. | Lüfter |
| 3 | GLOW2 HEATER2 FAN1 | 30 A. | Klimaanlage |
| 4 | EGI MAIN | 40 A. | Motorsteuerungssystem |
| 5 | INJ FAN 2 | – – | – – |
| 6 | ABS P. | 40 A. | ABS, DSC |
| 7 | P.SLIDE L. | – – | – – |
| 8 | TCM EVVT | 20 A. | Transaxle-Steuerungssystem |
| 9 | HEIZUNG1 | 40 A. | Klimaanlage |
| 10 | DCDC2 | – – | – – |
| 10 | GLOW 1 HEATER3 | 30 A. | Klimaanlage |
| 11 | BTN | 60 A. | Zum Schutz verschiedener Stromkreise |
| 12 | IG KEY2 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 13 | FAN1 | 30 A. | Lüfter |
| 13 | BEI PUMPE | – – | – – |
| 14 | P.SLIDE R. | – – | – – |
| 15 | EHPAS | 80 A. | Servolenkung |
| 16 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 17 | D.LOCK | 20 A. | Elektrisches Türschloss |
| 18 | P.WIND | 20 A. | Elektrischer Fensterheber |
| 19 | BEI PUMPE | – – | – – |
| 19 | TCM | – – | – – |
| 20 | KOPF HI | 20 A. | Fernlicht des Scheinwerfers |
| 21 | ENG + B. | 10 A | Motorsteuerungssystem |
| 22 | HALT | 10 A | Bremslichter |
| 23 | F. WÄRMERKRAFTSTOFFPUMPE | 20 A. | Kraftstoffsystem |
| 24 | GEFAHR | 10 A | Warnblinkanlage, Blinker |
| 25 | ZIMMER | 15 A. | Deckenleuchten |
| 26 | TAIL ENG FAN | 15 A. | Rücklichter, Standlichter, Kennzeichenleuchten |
| 27 | A / C MAG | 10 A | Klimaanlage |
| 28 | ABS V. | 20 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 28 | HORN | – – | – – |
| 29 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 29 | AUDIO 1 | – – | – – |
| 30 | H / SAUBER | – – | – – |
| 30 | DCDC3 | – – | – – |
| 31 | HORN | 15 A. | Horn |
| 31 | ABS V. | – – | – – |
| 32 | SCHWANZ | – – | – – |
| 33 | ILLUMI | 7,5 A. | Instrumententafelbeleuchtung |
| 34 | ENG INJ | 25 A. | Motorsteuerungssystem |
| 35 | ENG BAR | 15 A. | Motorsteuerungssystem |
| 36 | – – | – – | – – |
| 37 | M.DEF | 7,5 A. | Spiegelentfroster |
| 38 | DEFOG | 25 A. | Heckscheibenheizung |
| 39 | KOPF LO L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 40 | KOPF LO R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2014, 2015, 2016, 2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P / W. | 30 A. | Elektrischer Fensterheber |
| 2 | M.DEF | – – | – – |
| 3 | ANLASSER | 10 A | Motorsteuerungssystem |
| 4 | ENG3 | 20 A. | Motorsteuerungssystem |
| 5 | P / W. | – – | – – |
| 6 | P.OUTLET | 15 A. | Zubehörsteckdosen (Laderaum) |
| 7 | UMSCHALT / L. | 5 A. | Transaxle-Steuerungssystem |
| 8 | ZIGARRE | 15 A. | Zubehörsteckdosen (Dashboard) |
| 9 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 10 | A / C. | 10 A | Klimaanlage |
| 11 | F. WIP | 25 A. | Scheibenwischer und Unterlegscheibe |
| 12 | R.WIP | 15 A. | Heckscheibenwischer |
| 13 | ENG | – – | – – |
| 14 | METER | 10 A | Kombiinstrument |
| 15 | SAS | 10 A | Airbag |
| 16 | SCHWARM | 15 A. | Sitzwärmer (einige Modelle) |
| 17 | ABS / DSC | – – | – – |
| 18 | EHPAS | 5 A. | Servolenkung |
| 19 | ENG2 | 15 A. | Motorsteuerungssystem |
