Hier finden Sie die Sicherungskasten-Belegung für den Mazda 626 der Baujahre 2000 bis 2002. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mazda 626 2000-2002
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mazda 626 sind die Sicherungen Nr. 15 „RADIO“ (Steckdose), Nr. 19 „CIGAR“ (Zubehörsteckdose) und Nr. 24 „P.POINT“ (Steckdose) im Sicherungskasten des Fahrgastraums .
Position des Sicherungskastens
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs hinter der Abdeckung.

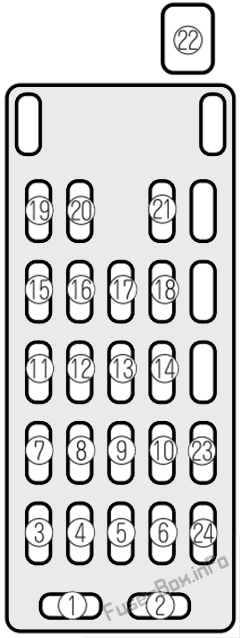

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum
| № | Name | Amp Rating | Beschreibung |
|---|---|---|---|
| 1 | AUDIO | 15A | Audiosystem |
| 2 | ZIMMER | 15A | Innenbeleuchtung, Kofferraumbeleuchtung |
| 3 | S.ROOF | 15A | Schiebedach |
| 4 | METER | 10 A | Anzeigen, Rückfahrscheinwerfer |
| 5 | D.LOCK | 30A | Elektrisches Türschloss |
| 6 | GEFAHR | 15A | Warnleuchten |
| 7 | A / B & ABS | 10 A | Airbagsystem, Antiblockiersystem |
| 8 | – – | – – | Nicht benutzt |
| 9 | A / C. | 10 A | Klimaanlage |
| 10 | – – | – – | Nicht benutzt |
| 11 | WENDE | 10 A | Blinker |
| 12 | WISCHER | 20A | Scheibenwischer und Waschmaschine |
| 13 | P.WIND | 30A | Elektrische Fensterheber |
| 14 | – – | – – | Nicht benutzt |
| 15 | RADIO | 15A | Audiosystem, Buchse, Außenspiegel |
| 16 | MOTOR | 10 A | Motorsteuerungssystem |
| 17 | ILLUMI | 10 A | Rücklichter, Kennzeichenleuchten, Standlichter, Armaturenbrettbeleuchtung |
| 18 | HALT | 15A | Bremslichter, Hupe, Tempomat |
| 19 | ZIGARRE | 15A | Zubehörsteckdose, Uhr, Radio, Außenspiegel |
| 20 | – – | – – | Nicht benutzt |
| 21 | – – | – – | Nicht benutzt |
| 22 | P. SEAT | 30A | Energiesitz |
| 23 | M.DEF | 15A | Spiegelentfroster |
| 24 | P.POINT | 15A | Power Point |

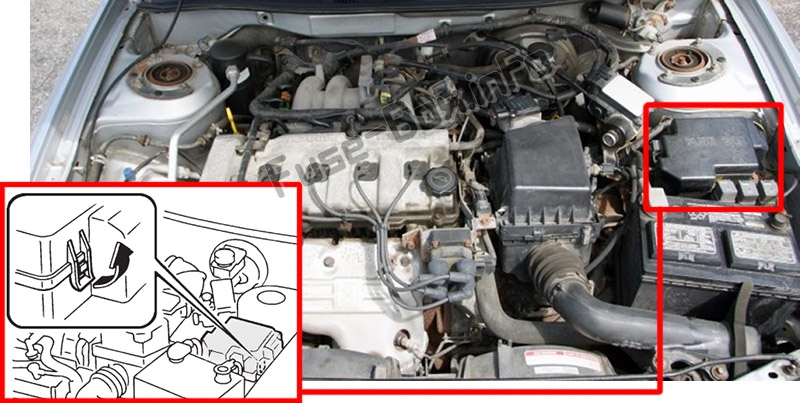

Position des Sicherungskastens
ad vertisements

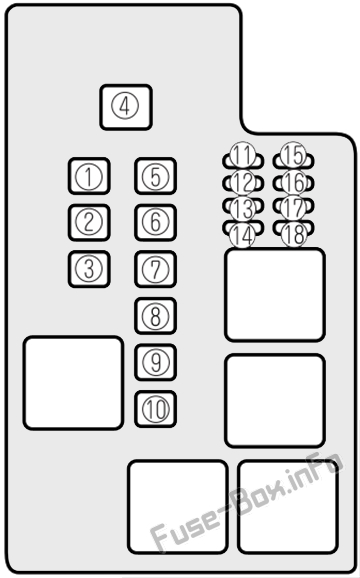

Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Name | Amp Rating | Beschreibung |
|---|---|---|---|
| 1 | EGI INJ | 30A | Kraftstoffeinspritzsystem |
| 2 | DEFOG | 40A | Heckscheibenheizung |
| 3 | – – | – – | Nicht benutzt |
| 4 | MAIN | 100 A. | Zum Schutz aller Stromkreise |
| 5 | IG KEY | 30A | FUNK, SONNENDACH, DREHUNG, METER, MOTOR, STROMFENSTER, WISCHERSICHERUNGEN, Zündanlage |
| 6 | HEIZUNG | 40A | Heizung, Klimaanlage |
| 7 | BTN | 40A | SCHWANZ, STOPP, RAUM, TÜRSCHLOSS, GEFAHR, NETZSITZ-Sicherungen |
| 8 | LÜFTER | 30A | Lüfter |
| 9 | AD FAN | 30A | Zusätzlicher Lüfter |
| 10 | Abs | 60A | Antiblockiersystem |
| 11 | SCHWANZ | 15A | Rücklichter, Standlichter, Armaturenbrettbeleuchtung, Kennzeichenbeleuchtung, Schalterbeleuchtung |
| 12 | HORN | 15A | Horn |
| 13 | Abs | 20A | Antiblockiersystem |
| 14 | – – | – – | Nicht benutzt |
| 15 | ST. ZEICHEN | 10 A | 2000-2001: Startersignal 2002: Nicht verwendet |
| 16 | H / LL | 15A | Scheinwerfer (links) |
| 17 | H / LR | 15A | Scheinwerfer (rechts) |
| 18 | Abs | 20A | Antiblockiersystem |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda 626?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
