Hier finden Sie die Sicherungskasten-Belegung für den Mazda CX-30 DM ab Baujahr 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mazda CX-30 2020-…
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-30 ist die Sicherung F30 im Sicherungskasten des Motorraums.

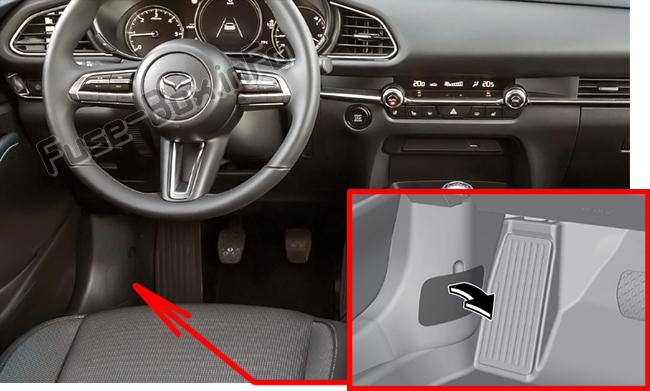

Sicherungskasten für Fahrgastraum
Es befindet sich hinter der Abdeckung auf der linken Seite des Fahrzeugs.

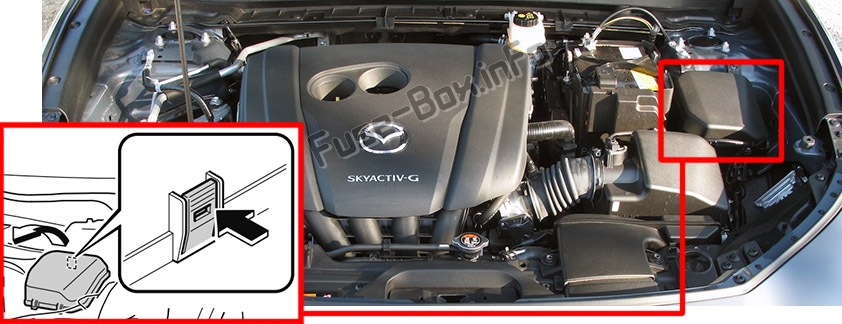

Sicherungskasten im Motorraum
ad vertisements
2020
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2020)
| № | Ampere Bewertung | Geschützte Komponente |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | – – | Nicht benutzt |
| F3 | – – | Nicht benutzt |
| F4 | 15 A. | Elektrische Türschlösser (Fahrer) |
| F5 | 15 A. | Elektrische Türschlösser (Passagier) |
| F6 | – – | Nicht benutzt |
| F7 | 25 A. | Power Heckklappe |
| F8 | – – | Nicht benutzt |
| F9 | 30 A. | Elektrische Fensterheber (Treiber) |
| F10 | 30 A. | Elektrische Fensterheber (Passagier) |
| F11 | 30 A. | Kraftsitz (Fahrer) |
| F12 | – – | Nicht benutzt |
| F13 | 15 A. | Audio |
| F14 | – – | Nicht benutzt |
| F15 | 15 A. | Heckklappenverriegelung |
| F 16 | 15 A. | Erleuchtung |
| F17 | 10 A | Bremslichter |
| F18 | 10 A | Rückfahrscheinwerfer |
| F19 | 10 A | Blinker hinten |
| F20 | 10 A | Rückleuchten |
| F21 | 10 A | Rückleuchten |
| F22 | 7,5 A. | Airbag |
| F23 | – – | Nicht benutzt |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2020)
| № | Ampere Bewertung | Geschützte Komponente |
|---|---|---|
| F1 | – – | Nicht benutzt |
| F2 | 20A | Scheibenwischerenteiser |
| F3 | 20A oder 30A | Nicht verwendet / Motorsteuerungssystem (30A) |
| F4 | 20A | S-VT |
| F5 | 40A | Motorsteuerungssystem |
| F6 | 20A | Nicht benutzt |
| F7 | 15A oder 20A | Nicht verwendet / Kraftstoffpumpe (20A) |
| F8 | 15A | Motorsteuerungssystem |
| F9 | 15A | Getriebesteuerungssystem |
| F10 | 15A | Motorsteuerungssystem |
| F11 | 7.5A | Klimaanlage |
| F12 | 15A | Motorsteuerungssystem |
| F13 | 15A | Nicht benutzt |
| F14 | 20A | Vordersitzwärmer |
| F15 | 20A | Nicht benutzt |
| F 16 | 15A | Zum Schutz verschiedener Stromkreise |
| F17 | – – | Nicht benutzt |
| F18 | 15A | Zum Schutz verschiedener Stromkreise |
| F19 | 60A | Servolenkung |
| F20 | 15A | Scheinwerfer (links) 1 |
| F21 | 15A | Scheinwerfer (rechts) 1 |
| F22 | 15A | Schlüsselloses System |
| F23 | 30A | ABS, Dynamisches Stabilitätskontrollsystem |
| F24 | 15A | Scheinwerfer (links) 2 |
| F25 | 15A | Scheinwerfer (rechts) 2 |
| F26 | 7.5A | On-Board-Diagnose |
| F27 | 25A | Zum Schutz verschiedener Stromkreise |
| F28 | 25A | Zum Schutz verschiedener Stromkreise |
| F29 | 15A | Scheibenwaschanlage |
| F30 | 15A | Zubehörsteckdosen |
| F31 | 15A | Horn |
| F32 | 15A | Scheinwerfer |
| F33 | – – | Nicht benutzt |
| F34 | – – | Nicht benutzt |
| F35 | 50A | ABS, Dynamisches Stabilitätskontrollsystem |
| F36 | – – | Nicht benutzt |
| F37 | 40A | Heckscheiben-Defogger |
| F38 | 50A | Zum Schutz verschiedener Stromkreise |
| F39 | – – | Nicht benutzt |
| F40 | 40A | Klimaanlage |
| F41 | – – | Nicht benutzt |
| F42 | 20A | Scheibenwischer |
| F43 | 30A | Lüfter |
| F44 | 30A | Anlasser |
| F45 | 10 A | Motorsteuerungssystem |
| F46 | 15A | Audio |
| F47 | 15A | Zum Schutz verschiedener Stromkreise |
| F48 | 7.5A | Airbag |
| F49 | 15A | Kombiinstrument |
| F50 | 15A | Raumlicht |
| F51 | 25A | Audio |
| F52 | 10 A | Schiebedach |
| F53 | 15A | Motorsteuerungssystem |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Nicht benutzt |
| F56 | 50A | Nicht benutzt |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda CX-30 DM?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
