Hier finden Sie die Sicherungskasten-Belegung für den Mazda CX-8 ab Baujahr 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Mazda CX-8 2018-…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mazda CX-8 sind die Nr. 54 „OUTLET“ im Sicherungskasten des Motorraums und die Sicherungen Nr. 9 „F.OUTLET“, Nr. 11 „R.OUTLET1“ im Sicherungskasten des Fahrgastraums .
Sicherungskasten im Fahrgastraum
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen an der linken Trittfläche des Fahrzeugs.
Sicherungskasten im Motorraum
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
ad vertisements
2018
Motorraum

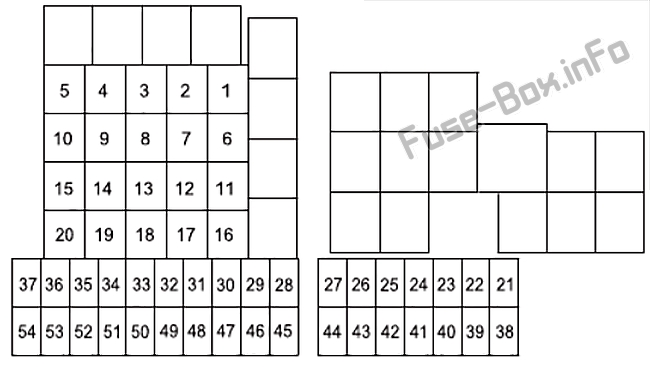

Zuordnung der Sicherungen im Motorraum (2018)
| № | Name | Amp Rating | Beschreibung |
|---|---|---|---|
| 1 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR ENG.SUB |
30 A. | – – |
| 4 | SCR1 EWT |
20 A. | – – |
| 5 | P. WINDOW1 | 30 A. | – – |
| 6 | R.HEATER | 20 A. | Klimaanlage |
| 7 | FAN DE HINZUFÜGEN | 40 A. | Lüfter |
| 8 | WIPER.DEI | 20 A. | – – |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DCDC DE | 40 A. | Zum Schutz verschiedener Stromkreise |
| 11 | EPB R. | 20 A. | Elektrische Feststellbremse (EPB) (rechts) |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (EPB) (LH) |
| 13 | AUDIO DCDC REG |
30 A. | – – |
| 14 | FAN GE | 30 A. | – – |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | FAN DE | 40 A. | Lüfter |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | FAN GE HINZUFÜGEN | 30 A. | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | AUDIO2 | 7,5 A. | Audiosystem |
| 24 | METER2 | 7,5 A. | Kombiinstrument |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Getriebesteuerung, Zündschalter |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | Transaxle-Steuerungssystem |
| 32 | HORN | 15 A. | Horn |
| 33 | R.WIPER | 15 A. | Heckscheibenwischer |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | ST. HEIZUNG | 15 A. | Beheiztes Lenkrad |
| 36 | NEBEL | 15 A. | Nebellichter |
| 37 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | H / L LOW L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 39 | MOTOR4 | 15 A. | – – |
| 40 | – – | – – | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | – – |
| 47 | KRAFTSTOFF WARM | 25 A. | Kraftstoff wärmer |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | SCR2 FUEL PUMP2 |
25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker. Fahrtrichtungsanzeiger, Rücklichter, Positionslichter |
| 51 | H / L LOW R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 52 | AUSLAUF | 25 A. | Zubehörsteckdosen |
| 53 | HALT | 10 A | Bremslichter |
| 54 | ZIMMER | 15 A. | Zum Schutz verschiedener Stromkreise |
ad vertisements
Passagierabteil

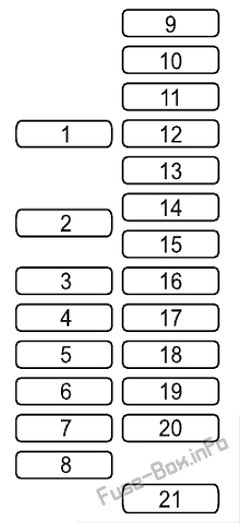

Zuordnung der Sicherungen im Fahrgastraum (2018)
| № | Name | Amp Rating | Beschreibung |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Energiesitz |
| 2 | P.WINDOW3 | 30 A. | Elektrische Fensterheber |
| 3 | R.OUTLET3 | 15 A. | – – |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | ESCL | 15 A. | Elektronisches Lenkschloss |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer |
| 8 | SCHIEBEDACH | 10 A | – – |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | Zubehörsteckdosen |
| 12 | SCR3 | 15 A. | – – |
| 13 | SCR4 | 15 A. | – – |
| 14 | R.OUTLET2 | 15 A. | – – |
| 15 | USB | 7,5 A. | USB-Steckdose |
| 16 | PLG | 20 A. | Power Heckklappe |
| 17 | M.DEF | 7,5 A. | Spiegel Defogger |
| 18 | R.SEAT W. | 20 A. | Sitzwärmer |
| 19 | – – | – – | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige |
| 21 | P.SEAT P. | 30 A. | Energiesitz |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda CX-8?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
