Hier finden Sie die Sicherungskasten-Belegung für den Opel / Vauxhall Grandland X der Baujahre 2017 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Opel / Vauxhall Grandland X Sicherungskasten und Relais
- Position des Sicherungskastens
- Sicherungsdiagramm (Version 1)
- Sicherungsdiagramm (Version 2)
- Position des Sicherungskastens
- Sicherungsdiagramm (Version 1)
- Sicherungsdiagramm (Version 2)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Opel / Vauxhall Grandland X?
- Was zeigt die Sicherungsbelegung?
- Weitere Opel Sicherungskasten-Belegungen
Opel / Vauxhall Grandland X Sicherungskasten und Relais

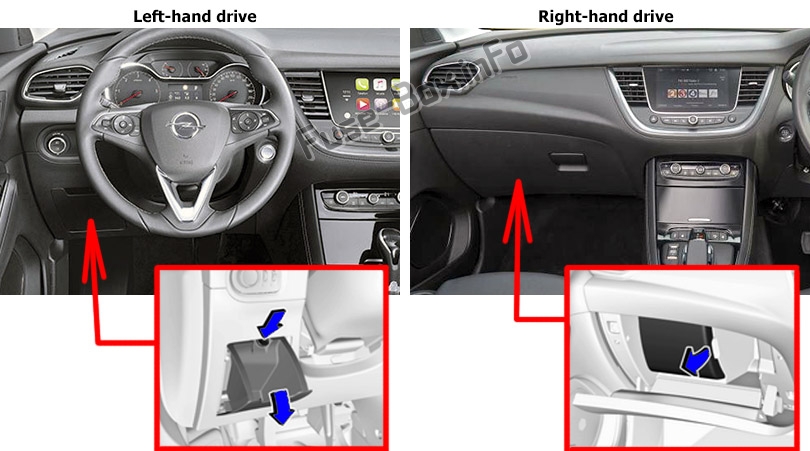

Position des Sicherungskastens
Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter einer Abdeckung in der Instrumententafel auf der linken Seite. Öffnen Sie die Abdeckung und entfernen Sie sie durch Drücken des Schlosses.
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Öffnen Sie das Handschuhfach und entfernen Sie die Abdeckung.

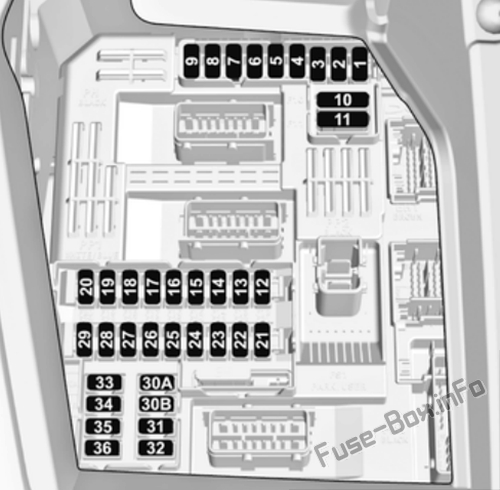

Sicherungsdiagramm (Version 1)
Zuordnung der Sicherungen im Fahrgastraum (Version 1)
| № | Beschreibung |
|---|---|
| 1 | Elektronisches Schlüsselsystem / Diebstahlalarmsystem |
| 4 | Stop-Start-System |
| 5 | Erweiterte Einparkhilfe / Kamera / Getriebesteuerungsmodul |
| 7 | Verstärker |
| 8 | Heckscheibenwischer |
| 10 | Zentrales Verriegelungssystem |
| 11 | Zentrales Verriegelungssystem |
| 13 | Diebstahlwarnanlage |
| 16 | Elektrisches Servolenkrad |
| 18 | OnStar |
| 21 | Innenbeleuchtung |
| 22 | Handschuhfachlicht |
| 23 | Warnsystem für toten Winkel / Einstellung des Außenspiegels / Induktives Laden |
| 24 | Elektrische Montage der Säule |
| 25 | Innenspiegel |
| 26 | Gurtanlegekontrolle |
| 27 | Kamera / Regensensor / Automatische Lichtsteuerung |
| 28 | USB / Infotainment |
| 31 | Airbag |
| 33 | Steckdose vorne |
| 36 | Infotainment |
ad vertisements
Sicherungsdiagramm (Version 2)
Zuordnung der Sicherungen im Fahrgastraum (Version 2)
| № | Beschreibung |
|---|---|
| 1 | Innenspiegel / Elektrisches Servolenkrad / Selektive Fahrsteuerung / Radar / Diesel-Abgasanlage |
| 3 | Steuermodul für Anhängervorräte |
| 4 | Horn |
| 5 | Scheibenwischer |
| 6 | Scheibenwischer |
| 7 | Steckdose hinten |
| 10 | Türschloss / Heckklappenschloss |
| 11 | Türschloss / Heckklappenschloss |
| 12 | Stopp-Start-System / Diagnosesteckermodul / Bremssystem |
| 13 | Infotainment / Klimatisierungssystem |
| 14 | Alarmsirene |
| 15 | Klimatisierungssystem |
| 16 | Stopp-Start-System / Bremssystem |
| 17 | Kombiinstrument |
| 19 | Säulenbaugruppe / Lenkradsteuerung |
| 21 | Diebstahlwarnanlage |
| 22 | Kamera / Regensensor / Automatische Lichtsteuerung |
| 23 | Gurtanlegekontrolle |
| 24 | Automatikgetriebe / Erweiterte Einparkhilfe / Panoramablick |
| 25 | Airbag |
| 26 | elektronische Stabilitätskontrolle |
| 27 | Alarm |
| 28 | OnStar |
| 29 | Infotainment |
| 32 | Zigarettenanzünder / Steckdose vorne |
| 34 | Beheizte Heckscheibe / beheizte Windschutzscheibe / Induktives Laden |
| 35 | Lichtschalter / Diagnosesteckermodul |
| 36 | Beleuchtung |

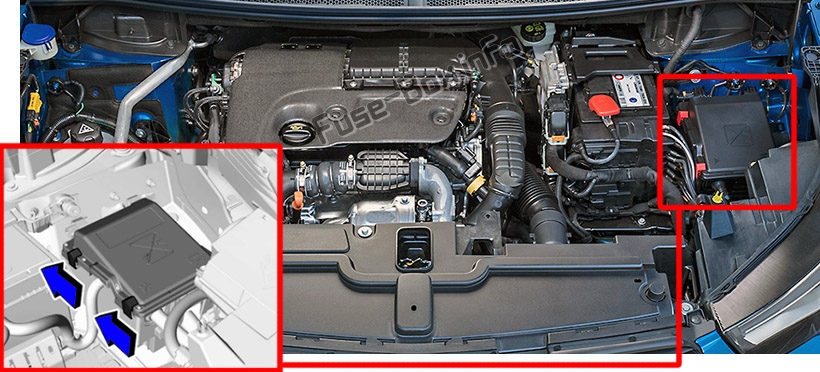

Position des Sicherungskastens
Lösen Sie die Abdeckung und entfernen Sie sie.
ad vertisements

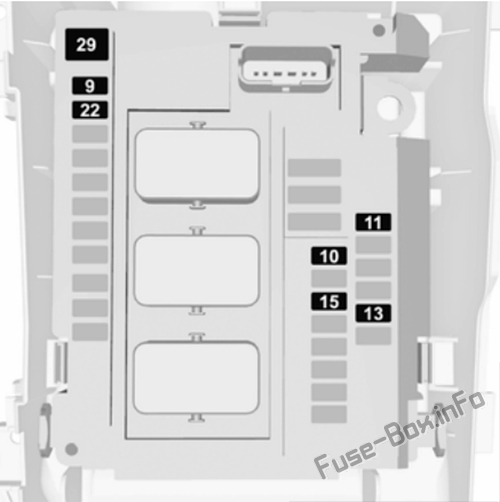

Sicherungsdiagramm (Version 1)
Zuordnung der Sicherungen im Motorraum (Version 1)
| № | Beschreibung |
|---|---|
| 9 | Diebstahlwarnanlage |
| 10 | Stop-Start-System |
| 11 | Diesel-Abgasanlage |
| 13 | Stop-Start-System |
| 15 | Elektrische Servolenkung / Radar |
| 22 | Horn |
| 29 | Anlasser |

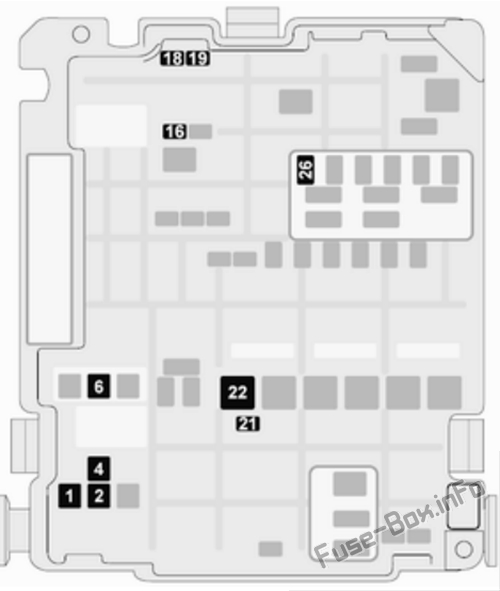

Sicherungsdiagramm (Version 2)
Zuordnung der Sicherungen im Motorraum (Version 2)
| № | Beschreibung |
|---|---|
| 1 | Klimakontrolle |
| 2 | Lenkrad |
| 4 | Elektrische Feststellbremse |
| 6 | Entlüftung |
| 16 | Nebelscheinwerfer |
| 18 | Rechter Fernlicht (Halogen) / rechter Scheinwerfer (LED) |
| 19 | Linkes Fernlicht (Halogen) / rechter Scheinwerfer (LED) |
| 21 | Anlasser |
| 22 | Beheizte Windschutzscheibe |
| 26 | Zusätzliche Heizung / beheizte Windschutzscheibe |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Opel / Vauxhall Grandland X?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
