In diesem Artikel betrachten wir den Opel Zafira Tourer der dritten Generation (Vauxhall Zafira Tourer), der von 2011 bis 2019 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Opel Zafira Tourer C 2013, 2014, 2015, 2016, 2017, 2018 und 2019 Informieren Sie sich über die Position der Sicherungsklappen im Fahrzeug und über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Opel Zafira Tourer C / Opel Zafira Tourer C (2011-2019)
Sicherungen des Zigarettenanzünders (Steckdose) im Opel Zafira Tourer C sind die Sicherungen Nr. 6 (Zigarettenanzünder), Nr. 7 (Steckdose), Nr. 16 (Steckdose – Laderaum) im Sicherungskasten der Instrumententafel und Sicherung Nr. 17 (Steckdose) im Sicherungskasten des Laderaums.
Motorraum

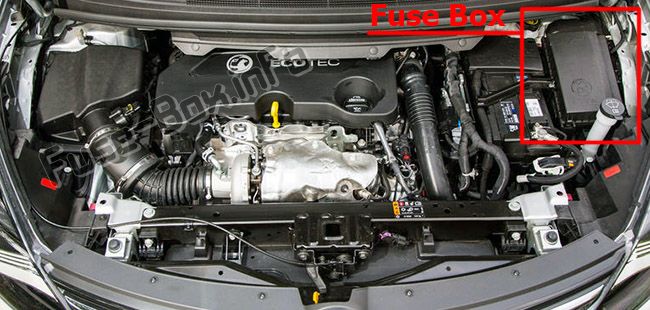

Der Sicherungskasten befindet sich vorne links im Motorraum.

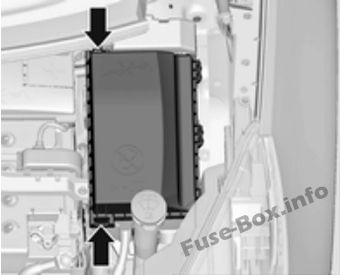

Lösen Sie die Abdeckung und klappen Sie sie bis zum Anschlag nach oben. Entfernen Sie die Abdeckung senkrecht nach oben.
Instrumententafel

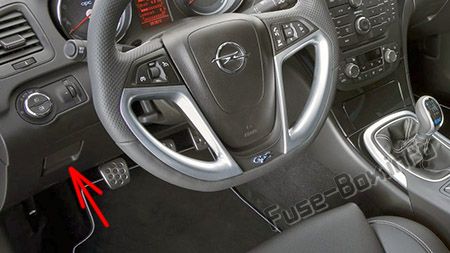

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Ablagefach in der Instrumententafel.

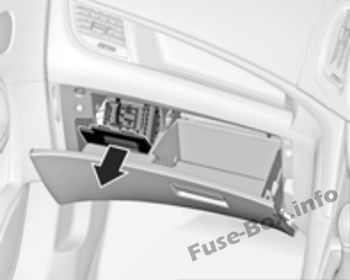

Öffnen Sie das Fach und schieben Sie es zum Entriegeln nach links. Klappen Sie das Fach nach unten und entfernen Sie es.

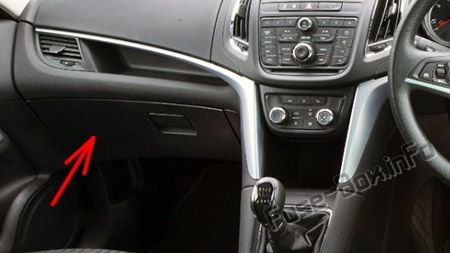

Bei Fahrzeugen mit Rechtslenkung befindet es sich hinter einer Abdeckung im Handschuhfach.
Öffnen Sie das Handschuhfach, öffnen Sie die Abdeckung und klappen Sie sie nach unten.
Laderaum

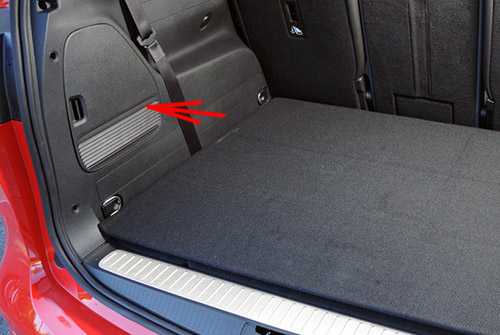

Es befindet sich auf der linken Seite des Laderaums hinter einer Abdeckung.
Wenn Sie mit einem Reifenreparatursatz ausgestattet sind, entfernen Sie die komplette Box.
2013
Motorraum
ad vertisements

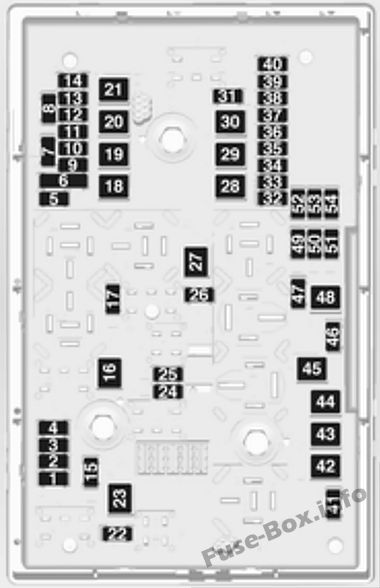

Zuordnung der Sicherungen im Motorraum (2013)
| № | Schaltkreis |
|---|---|
| 1 | Motorsteuerungsmodul |
| 2 | Lambdasonde |
| 3 | Kraftstoffeinspritzung, Zündanlage |
| 4 | Kraftstoffeinspritzung, Zündanlage |
| 5 | – – |
| 6 | Spiegelheizung |
| 7 | Lüftersteuerung |
| 8 | Lambdasonde, Motor |
| 9 | Heckscheibensensor |
| 10 | Batteriesensor |
| 11 | Stammfreigabe |
| 12 | Adaptives Vorwärtsbeleuchtungsmodul |
| 13 | – – |
| 14 | Heckscheibenwischer |
| 15 | Motorsteuerungsmodul |
| 16 | Anlasser |
| 17 | Getriebesteuergerät |
| 18 | Heizbare Heckscheibe |
| 19 | Elektrische Fensterheber vorne |
| 20 | Fensterheber hinten |
| 21 | Abs |
| 22 | Linkes Fernlicht (Halogen) |
| 23 | Scheinwerferwaschanlage |
| 24 | Rechtes Abblendlicht (Xenon) |
| 25 | Linkes Abblendlicht (Xenon) |
| 26 | Nebellichter |
| 27 | Dieselkraftstoffheizung |
| 28 | Stop-Start-System |
| 29 | Elektrische Feststellbremse |
| 30 | Abs |
| 31 | Stopp-Start-System, adaptive Geschwindigkeitsregelung, Zusatzheizung |
| 32 | Airbag |
| 33 | Adaptive Vorwärtsbeleuchtung |
| 34 | Kühlmittelpumpe |
| 35 | Elektrische Fensterheber |
| 36 | Klimakompressor |
| 37 | Kanisterentlüftungsmagnet |
| 38 | Vakuumpumpe |
| 39 | Steuermodul des Kraftstoffsystems |
| 40 | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 41 | Rechter Fernlicht (Halogen) |
| 42 | Kühlerlüfter |
| 43 | Scheibenwischer |
| 44 | Wischersystem |
| 45 | Kühlerlüfter |
| 46 | – – |
| 47 | Horn |
| 48 | Kühlerlüfter |
| 49 | Benzinpumpe |
| 50 | Nivellierung des Scheinwerfers |
| 51 | Luftverschluss |
| 52 | Zusatzheizung, Dieselmotor |
| 53 | Getriebesteuergerät, Motorsteuergerät |
| 54 | Verdrahtungsüberwachung |
ad vertisements
Instrumententafel

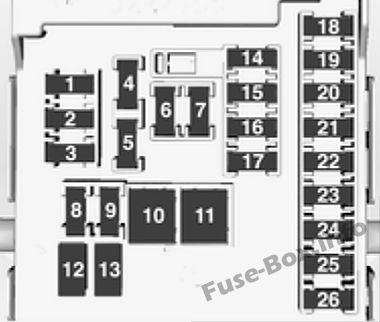

Zuordnung der Sicherungen in der Instrumententafel (2013)
| № | Schaltkreis |
|---|---|
| 1 | Tempomat, Geschwindigkeitsbegrenzer, adaptive Geschwindigkeitsregelung, Lenkradsteuerung |
| 2 | Körperkontrollmodul |
| 3 | Körperkontrollmodul |
| 4 | Radio |
| 5 | Infotainmentsystem, Instrument |
| 6 | Feuerzeug |
| 7 | Steckdose |
| 8 | Körperkontrollmodul |
| 9 | Airbagmodul |
| 10 | Körperkontrollmodul |
| 11 | Klimaanlage des Innenventilators |
| 12 | – – |
| 13 | – – |
| 14 | Diagnosestecker |
| 15 | Airbag-Einheit |
| 16 | Steckdose |
| 17 | Klimaanlage |
| 18 | Stop-Start-System |
| 19 | Bremslichter, Rücklichter, Innenleuchten |
| 20 | Körperkontrollmodul |
| 21 | Kombiinstrument |
| 22 | Zündschloss |
| 23 | Körperkontrollmodul |
| 24 | Körperkontrollmodul |
| 25 | – – |
| 26 | – – |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2013)
| № | Schaltkreis |
|---|---|
| 1 | Anhängermodul |
| 2 | Anhängerauslass |
| 3 | Einparkhilfe |
| 4 | – – |
| 5 | – – |
| 6 | – – |
| 7 | Vordersitz |
| 8 | Diebstahlwarnanlage |
| 9 | – – |
| 10 | – – |
| 11 | Anhängermodul, Anhängersteckdose |
| 12 | – – |
| 13 | Anhängerauslass |
| 14 | – – |
| 15 | Spiegelklappbar, Regensensor, Fernlichtassistent |
| 16 | Innenspiegel |
| 17 | Steckdose |
| 18 | – – |
| 19 | Lenkradheizung |
| 20 | Markise |
| 21 | Sitzheizung |
| 22 | – – |
| 23 | – – |
| 24 | – – |
| 25 | Adaptive Geschwindigkeitsregelung, Alarm für seitlichen toten Winkel |
| 26 | – – |
| 27 | – – |
| 28 | – – |
| 29 | – – |
| 30 | – – |
| 31 | Verstärker, Subwoofer |
| 32 | Aktives Dämpfungssystem, Spurverlassenswarnung |
2014, 2015, 2016, 2017, 2018, 2019
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2014, 2015, 2016, 2017, 2018, 2019)
| № | Schaltkreis |
|---|---|
| 1 | Motorsteuerungsmodul |
| 2 | Lambdasonde |
| 3 | Kraftstoffeinspritz- / Zündsystem |
| 4 | Kraftstoffeinspritz- / Zündsystem |
| 5 | – – |
| 6 | Außenspiegelheizung / Diebstahlalarmsystem |
| 7 | Lüftersteuerung / Motorsteuergerät / Getriebesteuergerät |
| 8 | Lambdasonde / Motorkühlung |
| 9 | Heckscheibensensor |
| 10 | Batteriesensor |
| 11 | Heckklappenfreigabe |
| 12 | Adaptive Vorwärtsbeleuchtung / Automatische Lichtsteuerung |
| 13 | Abs |
| 14 | Heckscheibenwischer |
| 15 | Motorsteuerungsmodul |
| 16 | Anlasser |
| 17 | Getriebesteuergerät |
| 18 | Heizbare Heckscheibe |
| 19 | Elektrische Fensterheber vorne |
| 20 | Fensterheber hinten |
| 21 | 2014-2018: Elektrisches Zentrum hinten
2019: Elektrisches Zentrum hinten (mit Sicherungskasten im Laderaum) |
| 22 | Linkes Fernlicht (Halogen) |
| 23 | 2014-2017: Scheinwerferwaschanlage 2018-2019: Nicht verwendet |
| 24 | Rechtes Abblendlicht (Xenon) |
| 25 | Linkes Abblendlicht (Xenon) |
| 26 | Nebelscheinwerfer |
| 27 | Dieselkraftstoffheizung |
| 28 | Stop-Start-System |
| 29 | Elektrische Feststellbremse |
| 30 | Abs |
| 31 | Adaptive Geschwindigkeitsregelung |
| 32 | Airbag |
| 33 | Adaptive Vorwärtsbeleuchtung / Automatische Lichtsteuerung |
| 34 | Abgasrückführung |
| 35 | Außenspiegel / Regensensor |
| 36 | Klimakontrolle |
| 37 | Kanisterentlüftungsmagnet |
| 38 | Vakuumpumpe |
| 39 | Zentrales Steuermodul |
| 40 | Scheibenwaschanlage / Heckscheibenwaschanlage |
| 41 | Rechter Fernlicht (Halogen) |
| 42 | Kühlerlüfter |
| 43 | Scheibenwischer |
| 44 | Scheibenwischer |
| 45 | Kühlerlüfter |
| 46 | – – |
| 47 | Horn |
| 48 | Kühlerlüfter |
| 49 | Benzinpumpe |
| 50 | Scheinwerfernivellierung / Adaptive Vorwärtsbeleuchtung |
| 51 | Luftverschluss |
| 52 | Zusatzheizung / Dieselmotor |
| 53 | Getriebesteuergerät / Motorsteuergerät |
| 54 | Vakuumpumpe / Kombiinstrument / Heizungslüftung / Klimaanlage |
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2014, 2015, 2016, 2017, 2018, 2019)
| № | Schaltkreis |
|---|---|
| 1 | Tempomat / Geschwindigkeitsbegrenzer / Adaptiver Tempomat / Lenkradsteuerung |
| 2 | Außenleuchten / Karosseriesteuergerät |
| 3 | Außenleuchten / Karosseriesteuergerät |
| 4 | Infotainmentsystem |
| 5 | Infotainmentsystem / Instrument |
| 6 | Steckdose / Zigarettenanzünder |
| 7 | Steckdose |
| 8 | Linkes Abblendlicht / Karosseriesteuergerät |
| 9 | Rechtes Abblendlicht / Karosserie-Steuermodul / Airbag-Modul |
| 10 | Türschlösser / Karosseriesteuergerät |
| 11 | Innenventilator |
| 12 | – – |
| 13 | 2014-2018: Nicht verwendet 2019: Sunblind |
| 14 | Diagnosestecker |
| 15 | Airbag |
| 16 | Steckdose |
| 17 | Klimaanlage |
| 18 | Logistik |
| 19 | Körperkontrollmodul |
| 20 | Körperkontrollmodul |
| 21 | Kombiinstrument / Diebstahlalarmsystem |
| 22 | Zündsensor |
| 23 | Körperkontrollmodul |
| 24 | Körperkontrollmodul |
| 25 | 2014-2018: Nicht verwendet 2019: Lenkradheizung |
| 26 | – – |
ad vertisements
Laderaum
Zuordnung der Sicherungen im Laderaum (2014, 2015, 2016, 2017, 2018, 2019)
| № | Schaltkreis |
|---|---|
| 1 | – – |
| 2 | Anhängerauslass |
| 3 | Einparkhilfe |
| 4 | Selektives katalytisches Reduktionssystem |
| 5 | – – |
| 6 | – – |
| 7 | Energiesitz |
| 8 | – – |
| 9 | Selektives katalytisches Reduktionssystem |
| 10 | Stickoxidsensor |
| 11 | Anhängermodul / Anhängersteckdose |
| 12 | Anhängermodul |
| 13 | Anhängerauslass |
| 14 | – – |
| 15 | – – |
| 16 | Innenspiegel / Rückfahrkamera |
| 17 | Steckdose |
| 18 | – – |
| 19 | 2014-2018: Lenkradheizung 2019: Nicht verwendet |
| 20 | 2014-2018: Sunblind 2019: Nicht verwendet |
| 21 | Beheizte Vordersitze |
| 22 | – – |
| 23 | – – |
| 24 | Selektives katalytisches Reduktionssystem |
| 25 | – – |
| 26 | – – |
| 27 | – – |
| 28 | – – |
| 29 | – – |
| 30 | – – |
| 31 | – – |
| 32 | Aktives Dämpfungssystem / Spurverlassenswarnung |
