Der Kleinwagen-Crossover Opel Mokka X (Vauxhall Mokka X) ist ab 2017 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme des Opel Mokka X 2017, 2018 und 2019 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout Opel Mokka X / Vauxhall Mokka X 2017-2019…


Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Mokka X sind die Sicherungen Nr. 21 (Steckdose – vorne) und Nr. 23 (Steckdose – hintere Mittelkonsole) im Sicherungskasten der Instrumententafel.


Motorraum

Opel / Vauxhall Mokka X (2017, 2018, 2019 -...)

Lösen Sie die Abdeckung, heben Sie sie nach oben und entfernen Sie sie.

Instrumententafel

Bei Fahrzeugen mit dem linken Lenkrad befindet sich der innere Sicherungsblock an der Unterseite der fahrerseitigen Instrumententafel.Die Position der Sicherungen im Fahrgastraum (LHD): Opel / Vauxhall Mokka X (2017, 2018, 2019 -...)

Entfernen Sie den Speicher, um auf die Sicherungen zuzugreifen. Öffnen und ziehen Sie den Speicher, um ihn zu entfernen.

Bei Fahrzeugen mit dem rechten Lenkrad befindet es sich hinter einer Abdeckung im Handschuhfach auf der Beifahrerseite.Die Position der Sicherungen im Fahrgastraum (RHD): Opel / Vauxhall Mokka X (2017, 2018, 2019 -...)

Um auf die Sicherungen zuzugreifen, öffnen Sie das Handschuhfach, öffnen Sie die Abdeckung, klappen Sie sie nach unten und ziehen Sie daran.

Laderaum

Es befindet sich auf der linken Seite des hinteren Fachs.Die Position der Sicherungen im Kofferraum: Opel / Vauxhall Mokka X (2017, 2018, 2019 -...)

Entfernen Sie die Abdeckung, um auf die Sicherungen zuzugreifen.



Sicherungskastendiagramme

2017

Motorraum

Sicherungskastendiagramm unter der Haube: Opel / Vauxhall Mokka

ad vertisements



Zuordnung der Sicherungen im Motorraum (2017)

Schaltkreis
Mini-Sicherungen:
1 Schiebedach
2 Außenspiegelschalter / Regensensor
3 – –
4 – –
5 Steuergerät für elektrische Bremse
6 Intelligenter Batteriesensor
7 Lenksäulenschloss
8 Getriebesteuergerät
9 – –
10 Rückfahrkamera / Innenrückspiegel / Scheinwerferschalter / Scheinwerfer
11 Heckscheibenwischer
12 Heizbare Heckscheibe
13 Sitz, Lordosenstütze
14 Beheizte Außenspiegel
15 LPG-Modul / Kraftstoffsystem-Steuermodul
16 Sitzheizung
17 Getriebesteuergerät R / C / Wasserpumpe / Zusatzheizung
18 Motorsteuergerät R / C.
19 Benzinpumpe
20 – –
21 Lüfter
22 – –
23 Zündspule / Einspritzdüsen
24 Waschpumpe
25 Scheinwerferantrieb (rechte Hand)
26 Motorsteuerungssensoren
27 – –
28 Zündung
29 Zündung 1/2
30 Abgassystem
31 Fernlicht links
32 Rechter Fernlicht
33 Motorsteuerungsmodul
34 Horn
35 Klimaanlage
36 Nebelscheinwerfer
J-Fälle Sicherungen:
1 Steuergerät für elektrische Bremse
2 Frontscheibenwischer
3 Leistungsmodul
4 Stromanschluss des Sicherungskastens der Instrumententafel
5 – –
6 Kraftstoffheizung
7 Anlasser
8 Lüfter
9 Lüfter
10 Motorsteuergerät / Glühkerze
11 Anlasser
Instrumententafel

Sicherungskasten der Instrumententafel: Opel / Vauxhall Mokka X (2017)



Zuordnung der Sicherungen in der Instrumententafel (2017)

Schaltkreis
Mini-Sicherungen:
1 Körperkontrollmodul
2 Körperkontrollmodul
3 Körperkontrollmodul
4 Körperkontrollmodul
5 Körperkontrollmodul
6 Körperkontrollmodul
7 Körperkontrollmodul
8 Körperkontrollmodul
9 Zündschloss
10 Sicherheitsdiagnosemodul
11 Datenübertragungsstecker
12 Klimakontrolle
13 Heckklappe
14 Zentrales Gateway-Modul
15 Spurverlassenswarnung / Innenspiegel
16 Adaptive Vorwärtsbeleuchtung
17 Spaltenverriegelung
18 Ultraschall-Parkassistenzmodul
19 Karosseriesteuergerät / geregelte Spannungsregelung
20 Lenkrad
21 Zigarettenanzünder / DC-Zubehörsteckdose (vorne)
22 – –
23 Zigarettenanzünder / DC-Zubehörsteckdose (hintere Mittelkonsole)
24 Schonen
25 Telematik-Servicemodul
26 Beheiztes Lenkrad
27 Kombiinstrument / Info-System / Zusatzheizungsschalter
28 Anhängersteckdose
29 Anzeige- / Inlainainmentsystem
30 Getriebesteuergerät
31 Kombiinstrument
32 Infotainmentsystem
33 Anhängersteckdose
34 Passiver Eintrag / Passives Startmodul
S / B-Sicherungen:
1 Sitzschalter
2 Schonen
3 Elektrische Fensterheber vorne
4 Elektrische Fensterheber hinten
5 Logistikmodus
6 Sitzschalter
7 Schonen
8 Schonen

ad vertisements

Laderaum

Diagramm des Kofferraum-Sicherungskastens: Opel / Vauxhall Mokka X (2017)

Zuordnung der Sicherungen im Laderaum (2017)

Schaltkreis
Mini-Sicherungen:
1 – –
2 – –
3 Verstärker
4 – –
5 Allradantrieb
6 Schonen
7 – –
8 Schonen
9 Schonen
10 Schonen
11 – –
12 Schonen
13 – –
14 – –
15 Schonen
16 – –
S / B-Sicherungen:
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 DC / DC 400W Transformator
8 DC / DC 400W Transformator
9 – –



2018, 2019

ad vertisements

Motorraum

Sicherungskastendiagramm unter der Haube: Opel / Vauxhall Mokka

Zuordnung der Sicherungen im Motorraum (2018, 2019)

Schaltkreis
Mini-Sicherungen:
1 Schiebedach
2 Außenspiegelschalter / Regensensor
3 – –
4 – –
5 Steuergerät für elektrische Bremse
6 Intelligenter Batteriesensor
7 Lenksäulenschloss
8 Getriebesteuergerät
9 – –
10 Rückfahrkamera / Innenrückspiegel / Scheinwerferschalter / Scheinwerfer
11 Heckscheibenwischer
12 Heizbare Heckscheibe
13 Sitz, Lordosenstütze
14 Beheizte Außenspiegel
15 LPG-Modul / Kraftstoffsystem-Steuermodul
16 Sitzheizung
17 Getriebesteuergerät R / C / Wasserpumpe / Zusatzheizung
18 Motorsteuergerät R / C.
19 Benzinpumpe
20 – –
21 Lüfter
22 – –
23 Zündspule / Einspritzdüsen
24 Waschpumpe
25 Scheinwerferantrieb (rechte Hand)
26 Motorsteuerungssensoren
27 – –
28 Zündung
29 Zündung 1/2
30 Abgassystem
31 Fernlicht links
32 Rechter Fernlicht
33 Motorsteuerungsmodul
34 Horn
35 Klimaanlage
36 Nebelscheinwerfer
J-Fälle Sicherungen:
1 Steuergerät für elektrische Bremse
2 Frontscheibenwischer
3 Leistungsmodul
4 Stromanschluss des Sicherungskastens der Instrumententafel
5 – –
6 Kraftstoffheizung
7 Anlasser
8 Lüfter
9 Lüfter
10 Motorsteuergerät / Glühkerze
11 Anlasser
Instrumententafel

Sicherungskastendiagramm der Instrumententafel: Opel / Vauxhall Mokka X (2018)

ad vertisements



Zuordnung der Sicherungen in der Instrumententafel (2018, 2019)

Schaltkreis
Mini-Sicherungen:
1 Körperkontrollmodul
2 Körperkontrollmodul
3 Körperkontrollmodul
4 Körperkontrollmodul
5 Körperkontrollmodul
6 Körperkontrollmodul
7 Körperkontrollmodul
8 Körperkontrollmodul
9 Zündschloss
10 Sicherheitsdiagnosemodul
11 Datenübertragungsstecker
12 Klimakontrolle
13 Heckklappe
14 Zentrales Gateway-Modul
15 Spurverlassenswarnung / Innenspiegel
16 Adaptive Vorwärtsbeleuchtung
17 Spaltenverriegelung
18 Ultraschall-Parkassistenzmodul
19 Karosseriesteuergerät / geregelte Spannungsregelung
20 Lenkrad
21 Zigarettenanzünder / DC-Zubehörsteckdose (vorne)
22 – –
23 Zigarettenanzünder / DC-Zubehörsteckdose (hintere Mittelkonsole)
24 Schonen
25 Telematik-Servicemodul
26 Beheiztes Lenkrad
27 Kombiinstrument / Info-System / Zusatzheizungsschalter
28 Anhängersteckdose
29 Anzeige- / Inlainainmentsystem
30 Getriebesteuergerät
31 Kombiinstrument
32 Infotainmentsystem
33 Anhängersteckdose
34 Passiver Eintrag / Passives Startmodul
S / B-Sicherungen:
1 Sitzschalter
2 Schonen
3 Elektrische Fensterheber vorne
4 Elektrische Fensterheber hinten
5 Logistikmodus
6 Sitzschalter
7 Schonen
8 Schonen
Midi-Sicherungen:
M01 PTC

ad vertisements

Laderaum

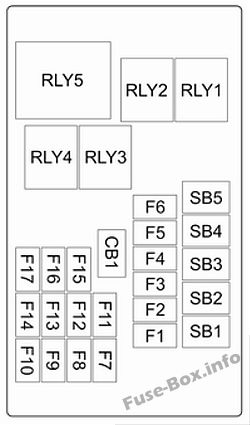

Kofferraum-Sicherungskasten-Diagramm: Opel / Vauxhall Mokka X (2018)

Zuordnung der Sicherungen im Laderaum (2018, 2019)

Schaltkreis
Mini-Sicherungen:
1 Verstärker
2 Allradantrieb
3 – –
4 2018: Nicht verwendet
2019: Selektive katalytische Reduktion
5 2018: Nicht verwendet
2019: Selektive katalytische Reduktion
6 2018: Ersatz
2019: Selektive katalytische Reduktion
7 2018: Nicht verwendet
2019: Selektive katalytische Reduktion
8 Schonen
9 Schonen
10 Schonen
11 – –
12 Schonen
13 – –
14 – –
15 Schonen
16 – –
17 – –
18 – –
S / B-Sicherungen:
1 DC / DC 400W Transformator
2 DC / DC 400W Transformator
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 – –
