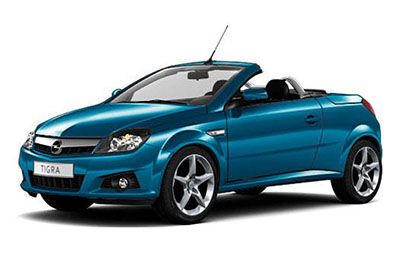

In diesem Artikel betrachten wir den Opel Tigra der zweiten Generation (Vauxhall Tigra), der von 2004 bis 2009 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Opel Tigra B 2008 und 2009 , in denen Sie Informationen über die Position der Sicherungsbleche im Fahrzeug erhalten und erfahren Sie mehr über die Zuordnung jeder Sicherung (Sicherungslayout).
Sicherungslayout Opel Tigra B / Vauxhall Tigra B 2004-2009
Informationen aus den Bedienungsanleitungen von 2008 und 2009 werden verwendet. Die Position und Funktion von Sicherungen in früher hergestellten Fahrzeugen kann unterschiedlich sein.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel / Vauxhall Tigra B ist die Sicherung Nr. 25 im Sicherungskasten des Motorraums.
Der Sicherungskasten befindet sich im Motorraum neben dem Kühlmittelausgleichsbehälter.
Sicherungskastendiagramm

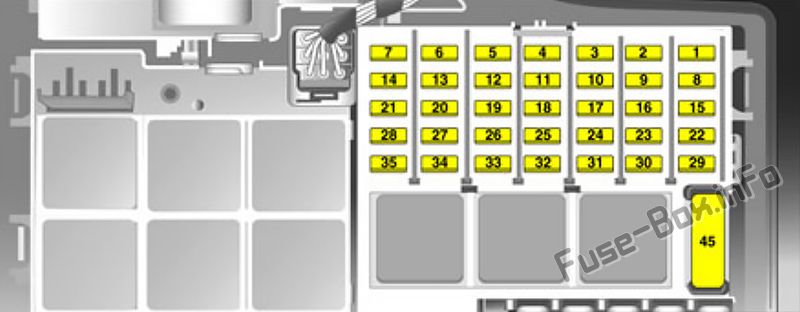

Z13D Motor

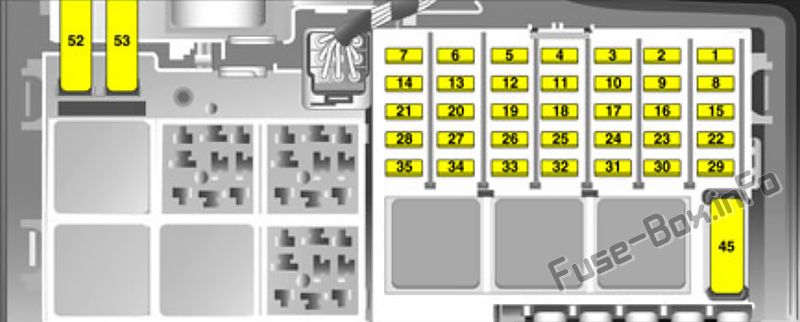

Andere Motoren
ad vertisements
Zuordnung der Sicherungen
| № | Schaltkreis |
|---|---|
| 1 | Zentrale Steuereinheit |
| 2 | Motorsteuergerät |
| 3 | Instrumente, Informationsanzeige, Lichtschalter, Hupe, Warnblinkanlage, Wegfahrsperre |
| 4 | – – |
| 5 | Elektrisches Fenster (links) |
| 6 | – – |
| 7 | – – |
| 8 | Zündschalter, Anlasser |
| 9 | Einspritzsystem, Kraftstoffpumpe |
| 10 | Horn |
| 11 | Zentrale Steuereinheit |
| 12 | Informationsanzeige, Infotainmentsystem: Motor Z13 DT |
| 13 | Opel-Alarmsystem |
| 14 | Beheizte Außenspiegel |
| 15 | Scheibenwaschanlage |
| 16 | Höflichkeitslampe |
| 17 | Zentrale Steuereinheit |
| 18 | Heizbare Heckscheibe |
| 19 | Elektrisches Fenster (rechts) |
| 20 | – – |
| 21 | – – |
| 22 | Zentrale Steuereinheit, Wegfahrsperre |
| 23 | Scheibenwischer |
| 24 | Infotainmentsystem, Informationsanzeige, Lichtschalter, Innenleuchte, Instrumente, ESP |
| 25 | Rückfahrscheinwerfer, Zigarettenanzünder, Zubehörsteckdose |
| 26 | Sitzheizung (rechts) |
| 27 | Sitzheizung (links) |
| 28 | Abs |
| 29 | Einziehbares Stahldach |
| 30 | Motorsteuergerät |
| 31 | Klimaanlage |
| 32 | ABS, Airbag |
| 33 | Motorsteuerung |
| 34 | Dieselfilterheizung |
| 35 | Elektrisches Fenster, Infotainmentsystem |
| 36 | Abblendlicht (links) |
| 37 | Abblendlicht rechts, Einstellung des Scheinwerferbereichs |
| 38 | Rücklicht (links), Standlicht (links) |
| 39 | Rückleuchte (rechts), Standleuchte (rechts) |
| 40 | Bremsleuchten, Tempomat |
| 41 | Nebelscheinwerfer |
| 42 | Nebelscheinwerfer |
| 43 | Fernlicht (links) |
| 44 | Fernlicht (rechts) |
| 45 | Ventilator |
| 46 | Motorsteuergerät |
| 47 | Einziehbares Stahldach |
| 48 | Anlasser |
| 49 | ESP |
| 50 | ABS, ESP |
| 51 | Benzinmotor: Easytronic Dieselmotor: Motorsteuergerät |
| 52 | Kühlerlüfter |
| 53 | Kühlerlüfter |
| 54 | – – |
