In diesem Artikel betrachten wir den Opel Zafira der zweiten Generation (Vauxhall Zafira), der von 2005 bis 2014 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Opel Zafira B 2009, 2010, 2011, 2012, 2013 und 2014 , um Informationen über den Positionieren Sie die Sicherungsfelder im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Opel Zafira B / Vauxhall Zafira B 2006-2014

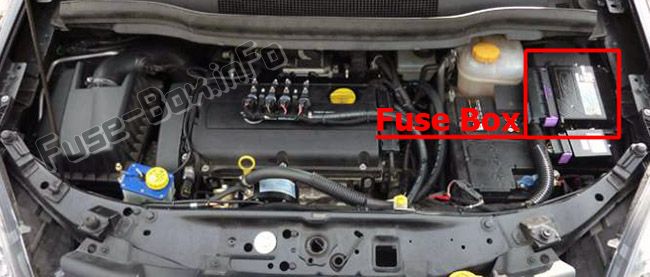

Position des Sicherungskastens
Befindet sich vorne links im Motorraum.

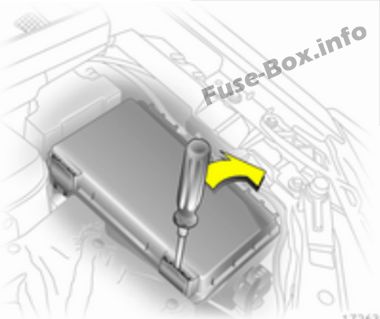

Führen Sie einen Schraubendreher bis zum Anschlag in die Öffnung ein und kippen Sie ihn zur Seite. Öffnen Sie die Abdeckung nach oben und entfernen Sie sie.

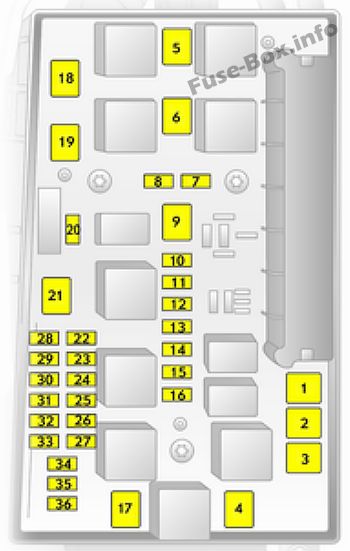

Sicherungskastendiagramm
ad vertisements
Version A.
Sicherungszuordnungen in Verbindung mit dem Laderaum-Sicherungskasten Version A.
| № | Schaltkreis |
|---|---|
| 1 | Abs |
| 2 | Abs |
| 3 | Elektronische Klimatisierung des Innenventilators |
| 4 | Innenlüfter Heizung und Klimaanlage |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Zentrales Verriegelungssystem |
| 8 | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 9 | Beheizte Heckscheibe, beheizter Außenspiegel |
| 10 | Diagnosestecker |
| 11 | Instrumente |
| 12 | Mobiltelefon, Infotainmentsystem, Display |
| 13 | Innenleuchte |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Hupe, ABS, Bremslichtschalter, Klimaanlage |
| 17 | Dieselkraftstofffilter oder Klimaanlage |
| 18 | Anlasser |
| 19 | – – |
| 20 | Horn |
| 21 | Motorelektronik |
| 22 | Motorelektronik |
| 23 | Einstellung des Scheinwerferbereichs |
| 24 | Benzinpumpe |
| 25 | – – |
| 26 | Motorelektronik |
| 27 | Heizung, Klimaanlage, Luftqualitätssensor |
| 28 | – – |
| 29 | Servolenkung |
| 30 | Motorelektronik |
| 31 | Heckscheibenwischer |
| 32 | Bremslichtschalter |
| 33 | Einstellung des Scheinwerferbereichs, Lichtschalter, Kupplungsschalter, Instrument, Fahrertürmodul |
| 34 | Lenksäulensteuergerät |
| 35 | Infotainmentsystem |
| 36 | Zigarettenanzünder, Steckdose vorne |
ad vertisements
Version B.
Sicherungszuordnungen in Verbindung mit Lastraum-Sicherungskasten Version B.
| № | Schaltkreis |
|---|---|
| 1 | Abs |
| 2 | Abs |
| 3 | Elektronische Klimatisierung des Innenventilators |
| 4 | Innenlüfter Heizung und Klimaanlage |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Scheibenwaschanlage |
| 8 | Horn |
| 9 | Scheinwerferwaschanlage |
| 10 | Notentriegelung der Zentralverriegelung |
| 11 | – – |
| 12 | – – |
| 13 | Nebelleuchte |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Steuergerät Elektronik, Open & Start System, ABS, Bremslichtschalter |
| 17 | Dieselkraftstofffilterheizung |
| 18 | Anlasser |
| 19 | Übertragungselektronik |
| 20 | Klimaanlage |
| 21 | Motorelektronik |
| 22 | Motorelektronik |
| 23 | Adaptive Vorwärtsbeleuchtung, Einstellung des Scheinwerferbereichs |
| 24 | Benzinpumpe |
| 25 | Übertragungselektronik |
| 26 | Motorelektronik |
| 27 | Servolenkung |
| 28 | Übertragungselektronik |
| 29 | Übertragungselektronik |
| 30 | Motorelektronik |
| 31 | Adaptiver Vorwärtskampf, Einstellung der Scheinwerferreichweite |
| 32 | Bremssystem, Klimaanlage, Kupplungsschalter |
| 33 | Adaptive Vorwärtsbeleuchtung, Einstellung des Scheinwerferbereichs, Lichtschalter |
| 34 | Lenksäulensteuergerät |
| 35 | Infotainmentsystem |
| 36 | Mobiltelefon, Infotainmentsystem, Display |
Position des Sicherungskastens

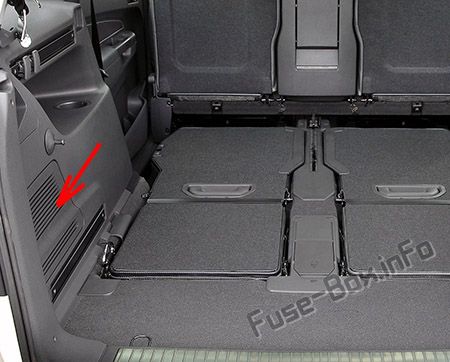

Der Sicherungskasten befindet sich hinter einer Abdeckung auf der linken Seite des Laderaums.

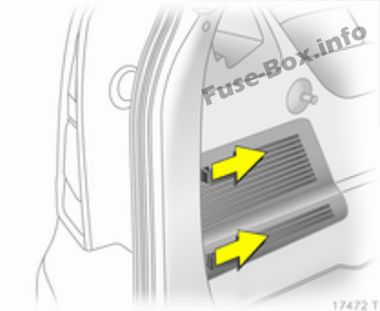

Drücken Sie die Verriegelungslaschen nach vorne und entfernen Sie die Abdeckung
ad vertisements

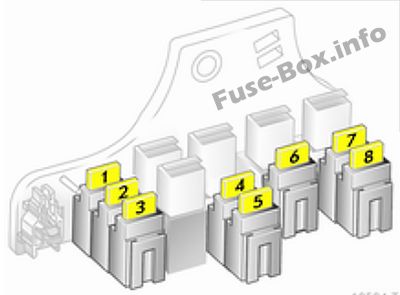

Sicherungskastendiagramm Version A.
Zuordnung der Sicherungen in der Laderaumversion A.
| № | Schaltkreis |
|---|---|
| 1 | Nebelleuchte |
| 2 | Steckdose hinten |
| 3 | Ladefachsteckdose |
| 4 | Rücklichter |
| 5 | Fensterheber hinten |
| 6 | Klimaanlage |
| 7 | Elektrische Fensterheber vorne |
| 8 | Beheizte Außenspiegel |
Sicherungskastendiagramm Version B.
ad vertisements
Zuordnung der Sicherungen in der Laderaumversion B.
| № | Schaltkreis |
|---|---|
| 1 | Elektrische Fensterheber vorne |
| 2 | – – |
| 3 | Instrumente |
| 4 | Heizung, Klimaanlage, elektronische Klimatisierung |
| 5 | Airbags |
| 6 | – – |
| 7 | – – |
| 8 | – – |
| 9 | – – |
| 10 | – – |
| 11 | Heizbare Heckscheibe |
| 12 | Heckscheibenwischer |
| 13 | Einparkhilfe |
| 14 | Heizung, Klimaanlage |
| 15 | – – |
| 16 | Sitzbelegungserkennung, Open & Start-System |
| 17 | Regensensor, Luftqualitätssensor, Reifendruckkontrollsystem, Innenspiegel |
| 18 | Instrumente, Schalter |
| 19 | – – |
| 20 | CDC |
| 21 | Beheizte Außenspiegel |
| 22 | – – |
| 23 | Fensterheber hinten |
| 24 | Diagnosestecker |
| 25 | – – |
| 26 | Elektrisch faltbare Außenspiegel |
| 27 | Ultraschallsensor, Diebstahlwarnanlage |
| 28 | – – |
| 29 | Zigarettenanzünder, Steckdose vorne |
| 30 | Steckdose hinten |
| 31 | – – |
| 32 | – – |
| 33 | System öffnen und starten |
| 34 | – – |
| 35 | Steckdose hinten |
| 36 | Steckdose für Abschleppausrüstung |
| 37 | – – |
| 38 | Zentralverriegelung, Klemme 30 |
| 39 | Linke Sitzheizung |
| 40 | Rechte Sitzheizung |
| 41 | – – |
| 42 | – – |
| 43 | – – |
| 44 | – – |
