In diesem Artikel betrachten wir den Opel Meriva der zweiten Generation (Vauxhall Meriva), der von 2011 bis 2017 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Opel Meriva B 2011, 2012, 2013, 2014, 2015, 2016 und 2017 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Opel Meriva B / Vauxhall Meriva B 2011-2017
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Meriva B ist die Sicherung Nr. 29 im Sicherungskasten des Motorraums.
Position des Sicherungskastens

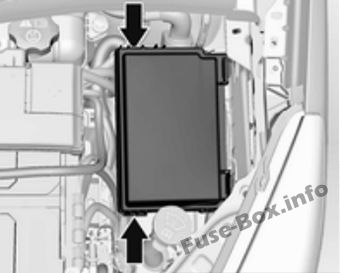

Der Sicherungskasten befindet sich vorne links im Motorraum.
Lösen Sie die Abdeckung, heben Sie sie nach oben und entfernen Sie sie.

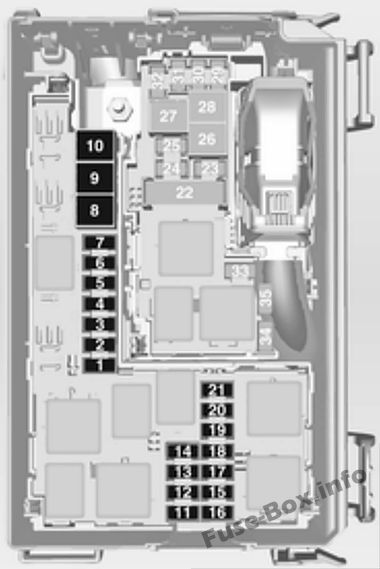

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum
| № | Schaltkreis |
|---|---|
| 1 | Anlasser |
| 2 | – – |
| 3 | Kraftstofffilter / Kühlung |
| 4 | Horn |
| 5 | Terminal 30 |
| 6 | Motorsteuergerät / Getriebesteuergerät |
| 7 | Nebelleuchte |
| 8 | Motorkühlung |
| 9 | Motorkühlung |
| 10 | Vakuumpumpe |
| 11 | Zündung / Vorheizen |
| 12 | Nivellierung des Scheinwerfers |
| 13 | Klimaanlage / Terminal 15 |
| 14 | Getriebesteuergerät |
| 15 | Fernlicht rechts |
| 16 | Fernlicht links |
| 17 | Motorsteuerungsmodul |
| 18 | Motorsteuergerät / Klemme 15 |
| 19 | Airbag |
| 20 | Motorsteuerungsmodul |
| 21 | Motorsteuergerät / Klemme 87 |
| 22 | Elektrische Feststellbremse |
| 23 | Reifenreparatursatz |
| 24 | Benzinpumpe |
| 25 | Abs |
| 26 | Heizbare Heckscheibe |
| 27 | Abs |
| 28 | Innenventilator |
| 29 | Zigarettenanzünder |
| 30 | Klimaanlage |
| 31 | Fensterheber vorne links |
| 32 | Fensterheber vorne rechts |
| 33 | Spiegelheizung |
| 34 | Abs |
| 35 | Airbag |
ad vertisements
Sicherungen an der Batterie
| № | Schaltkreis |
|---|---|
| F1 | (80A) |
| F2 | (100A) Sicherungskasten des Ladefachs |
| F3 | – – |
| F4 | (80A) Servolenkung |
| F5 | (250A) |
| F6 | (300A) Anlasser |
Position des Sicherungskastens

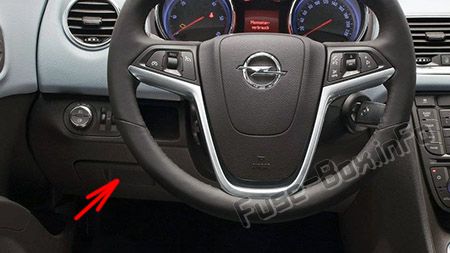

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Ablagefach in der Instrumententafel.
Öffnen Sie das Fach, drücken Sie die Verriegelungslaschen zusammen, klappen Sie das Fach nach unten und entfernen Sie es.

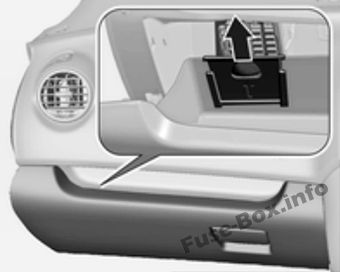

Bei Fahrzeugen mit Rechtslenkung befindet es sich hinter einer Abdeckung im Handschuhfach
Öffnen Sie das Handschuhfach, ziehen Sie die Abdeckung nach oben und entfernen Sie sie.
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel (2011, 2012)
| № | Schaltkreis |
|---|---|
| 1 | Hintere linke Tür entriegeln |
| 2 | Anzeige, Instrument, Telefon |
| 3 | Radio |
| 4 | Zündschalter, Wegfahrsperre |
| 5 | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 6 | Zentralverriegelung, Heckklappe |
| 7 | Zentrales Verriegelungssystem |
| 8 | Entriegelung der hinteren rechten Tür |
| 9 | Innenleuchte |
| 10 | Beheiztes Lenkrad |
| 11 | – – |
| 12 | – – |
| 13 | Regensensor, Innenspiegel, Außenspiegel |
| 14 | – – |
Zuordnung der Sicherungen in der Instrumententafel (2013, 2014, 2015, 2016, 2017)
| № | Schaltkreis |
|---|---|
| 1 | Radio |
| 2 | Display / Instrument / Telefon |
| 3 | Radio |
| 4 | Zündschalter / Motorisierer |
| 5 | Scheibenwaschanlage / Heckscheibenwaschanlage |
| 6 | Zentralverriegelung / Heckklappe |
| 7 | Zentrales Verriegelungssystem |
| 8 | Display / Instrument / Telefon |
| 9 | Beheiztes Lenkrad |
| 10 | Hintere linke Tür entriegeln |
| 11 | Entriegelung der hinteren rechten Tür |
| 12 | Innenleuchte |
| 13 | Regensensor / Innenspiegel / Außenspiegel |
| 14 | – – |
ad vertisements
Position des Sicherungskastens

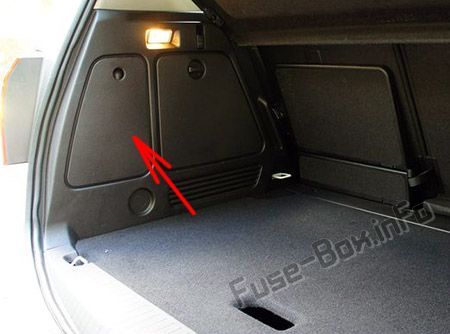

Es befindet sich auf der linken Seite des Laderaums hinter der Abdeckung.

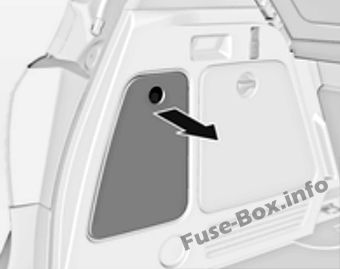

Entfernen Sie die Abdeckung, lösen Sie die vier Haltelaschen und entfernen Sie die Abdeckung.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Laderaum
| № | Schaltkreis |
|---|---|
| 1 | – – |
| 2 | – – |
| 3 | – – |
| 4 | – – |
| 5 | Adaptive Vorwärtsbeleuchtung |
| 6 | Fensterheber hinten rechts |
| 7 | Adaptive Vorwärtsbeleuchtung |
| 8 | Anhängermodul / Anhängersteckdose |
| 9 | Lordosenstütze des linken Sitzes |
| 10 | Linke Heckscheibe |
| 11 | Park Assistent |
| 12 | Elektrischer Sonnenschutz |
| 13 | – – |
| 14 | Beheizte Vordersitze |
| 15 | Anhängermodul |
| 16 | Lendenwirbelstütze des rechten Sitzes |
| 17 | – – |
