Die Sicherungskasten und das Relais für SEAT Ateca (2016-2019…)

SEAT

Die kompakte Frequenzweiche SEAT Ateca ist von 2016 bis heute erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme von SEAT Ateca 2016 2017, 2018 und 2019 , Informationen zur Position der Sicherungsklappen im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout SEAT Ateca 2016-2019…


Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Ateca ist die Sicherung Nr. 40 im Sicherungskasten der Instrumententafel.


Farbcodierung von Sicherungen
Farbe Amperebewertung
Schwarz 1
Lila 3
Hellbraun 5
Braun 7.5
rot 10
Blau 15
Gelb 20
Weiß oder transparent 25
Grün 30
Orange 40
Position des Sicherungskastens

Passagierabteil

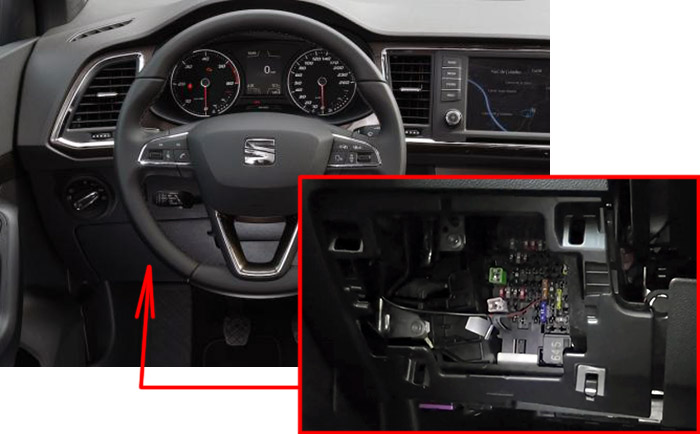

Fahrzeuge mit Linkslenkung:
Der Sicherungskasten befindet sich hinter dem Ablagefach.Die Position der Sicherungen im Fahrgastraum (LHD): SEAT Ateca (2016-2019 -...)

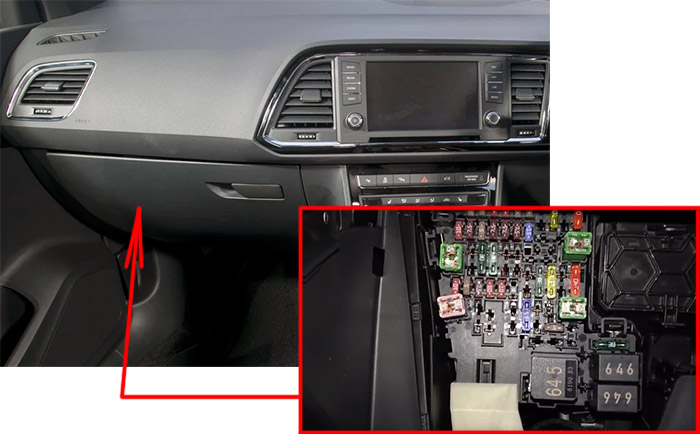

Fahrzeuge mit Rechtslenkung:
Der Sicherungskasten befindet sich im Handschuhfach.Die Position der Sicherungen im Fahrgastraum (RHD): SEAT Ateca (2016-2019 -...)

Lösen Sie den Öffnungsbegrenzer (A) in zwei Schritten:
– Entriegeln Sie zuerst den Begrenzer, indem Sie ihn zurückziehen (Pfeil 1) und bewegen Sie ihn dann vorsichtig nach rechts (Pfeil 2). Entfernen Sie die Führung, wenn sich die Abdeckung in der normalen Öffnungsposition (30 °) befindet.
– Lösen Sie die seitlichen Zapfen (B), um die Abdeckung in ihre zweite Öffnungsposition (60 °) zu bringen.

Motorraum

Die Position der Sicherungen im Motorraum: SEAT Ateca (2016-2019 -...)



Sicherungskastendiagramme

ad vertisements

2016, 2017

Instrumententafel

Sicherungskastendiagramm der Instrumententafel: SEAT Ateca (2016, 2017, 2018, 2019)

Verbraucher Ampere
1 Adblue (SCR) 30
5 Tor 5
6 Automatikgetriebehebel 5
7 Klima- und Heizungsbedienfeld, Heckscheibenheizung, Zusatzheizung. 10
8 Diagnose, Handbremsschalter, Lichtschalter, Rückfahrscheinwerfer, Innenbeleuchtung, Fahrmodus 10
9 Lenksäule 5
10 Radioanzeige 7.5
12 Radio 20
14 Lüfter der Klimaanlage 40
15 Lenksäulenfreigabe 10
16 Konnektivitätsbox koppelantenne 7.5
17 Instrumententafel 5
18 Rückfahrkamera 7.5
19 Kessy 7.5
21 4×4 Haldex Control Unit 15
22 Anhänger 15
23 Rechte Lichter 40
2A Elektrisches Schiebedach 30
25 Linke Tür 30
26 Beheizte Sitze 30
28 Anhänger 25
31 Linke Lichter 40
32 Steuergerät für Einparkhilfe 7,5 / 10
33 Airbag 5
34 Rückwärtsschalter, Klimasensor, elektrochromer Spiegel 7.5
35 Diagnose, Scheinwerfersteuergerät, Scheinwerfereinsteller 10
36 Frontkamera, Radar 5/10
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdose 20
42 Zentralverriegelung 40
43 Innenbeleuchtung 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Anlasser; Kupplungssensor 5
50 Elektrische Heckklappe 40
53 Heizbare Heckscheibe 30
Motorraum

Sicherungskastendiagramm unter der Haube: SEAT Ateca (2016, 2017, 2018, 2019)

ad vertisements



Verbraucher Ampere
1 ESP-Steuereinheit 40
2 ESP-Steuereinheit 40
3 Motorsteuergerät (Diesel / Benzin) 30/15
4 Motorsensoren 5/10
5 Motorsensoren 10
6 Bremslichtsensor 5
7 Motorstromversorgung 10
8 Lambdasonde 10/15
9 Motor 5/20
10 Steuergerät für Kraftstoffpumpe 15/20
11 PTC 40
12 PTC 40
13 Steuergerät für Automatikgetriebe 15/30
14 Beheizte Windschutzscheibe 40
15 Horn 15
17 Motorsteuergerät 7.5
18 Klemme 30 (positive Referenz) 5
19 Scheibenwaschanlage vorne 30
20 Alarmhorn 10
22 Motorsteuergerät 5
23 Anlasser 30
24 PTC 40
31 Druckpumpe 15
33 Getriebepumpe 30
37 Parkheizung 20



2018

ad vertisements

Instrumententafel

Verbraucher Ampere
1 Adblue (SCR) 30
5 Tor 5
6 Automatikgetriebehebel 5
7 Klima- und Heizungsbedienfeld, Heckscheibenheizung, Zusatzheizung. 10
8 Diagnose, Handbremsschalter, Lichtschalter, Rückfahrscheinwerfer, Innenbeleuchtung, Fahrmodus, beleuchtete Einstiegsleiste 10
9 Lenksäule 5
10 Radioanzeige 7.5
11 Linke Lichter 40
12 Radio 20
14 Lüfter der Klimaanlage 40
15 Lenksäulenfreigabe 10
16 Konnektivitätsbox. 7.5
17 Instrumententafel 7.5
18 Rückfahrkamera 7.5
19 Kessy 7.5
21 4×4 Haldex Control Unit 15
22 Anhänger 15
23 Elektrisches Schiebedach 30
24 Rechte Lichter 40
25 Linke Tür 30
26 Beheizte Sitze 30
27 Innenbeleuchtung 30
28 Anhänger 25
32 Steuergerät für Einparkhilfe, Frontkamera und Radar 7,5 / 10
33 Airbag 5
34 Rückwärtsschalter, Klimasensor, elektrochromer Spiegel, Steckdosen hinten (USB) 7.5
35 Diagnose, Scheinwerfersteuergerät, Scheinwerfereinsteller 10
36 Rechter LED-Scheinwerfer 7.5
37 Linker LED-Scheinwerfer 7.5
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdose 20
42 Zentralverriegelung 40
43 SEAT Sound, schlägt Sound CAN und MOST. 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Anlasser; Kupplungssensor 5
50 Elektrische Heckklappe 40
52 Fahrmodus. 15
53 Heizbare Heckscheibe 30
Motorraum

ad vertisements



Verbraucher Ampere
1 ESP-Steuereinheit 25
2 ESP-Steuereinheit 40
3 Motorsteuergerät (Diesel / Pet-Rol) 30/15
4 Motorsensoren 5/10
5 Motorsensoren 7.5
6 Bremslichtsensor 5
7 Motorstromversorgung 10
8 Lambdasonde 10/15
9 Motor 5/10/20
10 Steuergerät für Kraftstoffpumpe 15/20
11 PTC 40
12 PTC 40
13 Steuergerät für Automatikgetriebe 15/30
14 Beheizte Windschutzscheibe 40
15 Horn 15
16 Benzinpumpe 15.05.20
17 Motorsteuergerät 7.5
18 Klemme 30 (positive Referenz) 5
19 Scheibenwaschanlage vorne 30
20 Alarmhorn 10
22 Motorsteuergerät 5
23 Anlasser 30
24 PTC 40
31 Druckpumpe 15
33 Getriebepumpe 30
37 Parkheizung 20



2019

Instrumententafel

ad vertisements



Geschützte Komponente Ampere
1 Adblue (SCR) 20
4 Alarmhorn 7.5
5 Tor 7.5
6 Automatikgetriebehebel 7.5
7 Klima- und Heizungsbedienfeld, Heckscheibenheizung, Zusatzheizung. 10
8 Diagnose, elektronischer Feststellbremsschalter, Lichtschalter, Rückfahrscheinwerfer, Innenbeleuchtung, Fahrmodus, beleuchtete Einstiegsleiste 7.5
9 Lenksäule 7.5
10 Radioanzeige 7.5
11 Linke Lichter 40
12 Radio 20
14 Lüfter der Klimaanlage 40
15 Lenksäulenfreigabe 10
16 Konnektivitätsbox 7.5
17 Instrumententafel, OCU 7.5
18 Rückfahrkamera 7.5
19 Kessy 7.5
20 SCR, Motorrelais, 1.5 10/15
21 4×4 Haldex Control Unit 15
22 Anhänger 15
23 Elektrisches Schiebedach 20
24 Rechte Lichter 40
25 Linke Tür 30
26 Beheizte Sitze 30
27 Innenbeleuchtung 30
28 Anhänger 25
32 Steuergerät für Einparkhilfe, Frontkamera und Radar 7,5 / 10
33 Airbag 7.5
34 Rückwärtsschalter, Klimasensor, elektrochromer Spiegel, Steckdosen hinten (USB) 7.5
35 Diagnose, Scheinwerfersteuergerät, Scheinwerfereinsteller 7.5
36 Rechter LED-Scheinwerfer 7.5
37 Linker LED-Scheinwerfer 7.5
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdose 20
42 Zentralverriegelung 40
43 Beats Audio CAN und MOST. 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Anlasser; Kupplungssensor 7.5
50 Elektrische Heckklappe 40
52 Fahrmodus. 15
53 Heizbare Heckscheibe 30
Steckdosen hinten (Inline-Sicherung) 7.5

ad vertisements

Motorraum

Geschützte Komponente Ampere
1 ESP-Steuereinheit 25
2 ESP-Steuereinheit 40
3 Motorsteuergerät (Diesel / Benzin) 30/15
4 Motorsensoren 7.5
5 Motorsensoren 7.5
6 Bremslichtsensor 7.5
7 Motorstromversorgung 7,5 / 10
8 Lambdasonde 10/15
9 Motor 5/10/20
10 Steuergerät für Kraftstoffpumpe 15/20
11 PTC 40
12 PTC 40
13 Getriebepumpe 30
14 Beheizte Windschutzscheibe 40
15 Horn 15
16 Benzinpumpe 7,5 / 15/20
17 Motorsteuergerät 7.5
18 Klemme 30 (positive Referenz] 7.5
19 Scheibenwaschanlage vorne 30
21 Steuergerät für Automatikgetriebe 15/30
22 Motorsteuergerät 7.5
23 Anlasser 30
24 PTC 40
31 Druckpumpe 15
37 Parkheizung 20
