Hier finden Sie die Sicherungskasten-Belegung für den SEAT Ibiza Mk4/6P der Baujahre 2016 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung SEAT Ibiza 2016-2017
Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Ibiza ist die Sicherung Nr. 28 im Sicherungskasten der Instrumententafel.
Farbcodierung von Sicherungen
| Farbe | Amperebewertung |
|---|---|
| Schwarz | 1 |
| Lila | 3 |
| Hellbraun | 5 |
| Braun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens

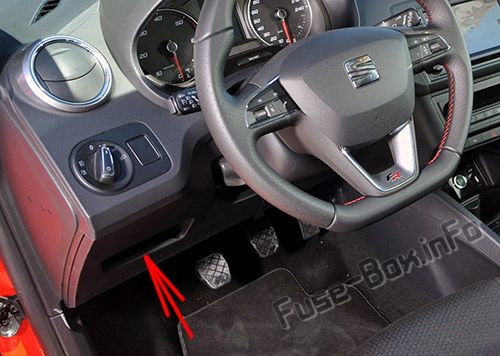

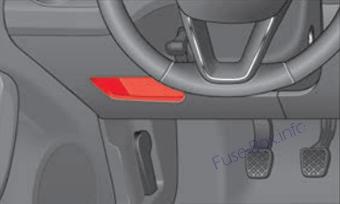

Passagierabteil
Die Sicherungen befinden sich links von der Instrumententafel (hinter der Tafel).

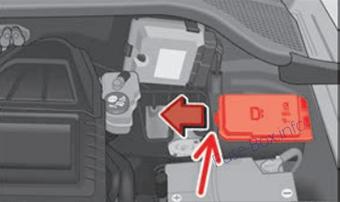

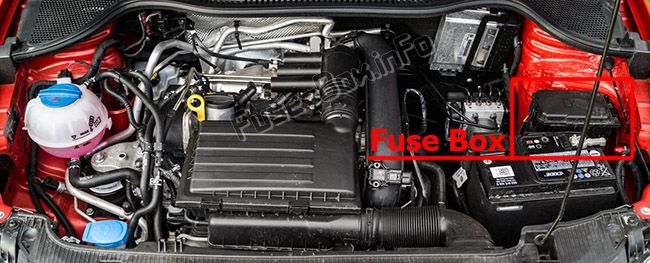

Motorraum
Sicherungskasten-Diagramme
ad vertisements
2016

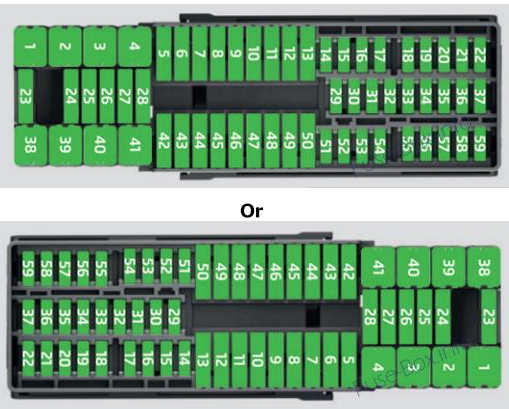

Instrumententafel (2016)
Zuordnung von Sicherungen in der Instrumententafel (2016)
| Nein. | Verbraucher / Verstärker | |
|---|---|---|
| 1 | Linke Lichter | 40 |
| 2 | Zentralverriegelung | 40 |
| 3 | Leistung C63 (30 Leistung) | 30 |
| 4 | PTC-Relais (Motor leuchtet) | 50 |
| 5 | Stecker A der linken Säule A Stift 22 (Motor zum Schließen des Fensters auf der Fahrerseite) | 30 |
| 6 | Zum Schließen des linken linken Fensters (Motor) | 30 |
| 7 | Horn | 20 |
| 9 | Panoramadach | 30 |
| 10 | Aktive Federung | 7.5 |
| 11 | Relais für Scheinwerferwaschanlage | 30 |
| 12 | MIB-Anzeige | 5 |
| 13 | (RL-15) SIDO KI.15-Versorgung (Eingänge 29 und 55) | 30 |
| 14 | Zündschlüssel abziehen, Diagnose, Scheinwerferhebel (Blinker), Abblend- / Seitenlicht einschalten (rotierende Lichter) | 7.5 |
| 15 | Luft- und Wärmesteuerung (Versorgung), Automatikgetriebehebel | 7.5 |
| 16 | Instrumententafel | 5 |
| 17 | Dwa Sensor, Alarmhorn | 7.5 |
| 23 | Doppelte Scheibenwaschpumpe | 7.5 |
| 24 | Motorheizung, Heizungssteuerkasten (Versorgung) | 30 |
| 26 | 12V Relaisbuchse | 5 |
| 27 | Heckscheibenwischermotor | 15 |
| 28 | Feuerzeug | 20 |
| 29 | Airbag-Steuergerät, Warnleuchte zur Deaktivierung des Airbags | 10 |
| 30 | Rückwärts, Spiegel-Joysticks, RKA, Einschalten von Sitzheizung, Int. Druckwechselstrom, Heizungswechselstromregler (Versorgung), elektrochromer Spiegel, PDC-Steuerung, Einschalten der vorderen und hinteren Nebelscheinwerfer (rotierende Lichter). | 7.5 |
| 31 | Tankanzeige | 5 |
| 32 | AFS-Scheinwerfer, Scheinwerferregler (Signal und Einstellung), LWR Cent, Diagnose, Frontscheinwerferhebel (Einschalten), Dimmer (Scheinwerfereinstellung) | 7.5 |
| 33 | Start-Stopp-Relais, Kupplungssensor | 5 |
| 34 | Beheizte Düsen | 5 |
| 35 | Zusätzliche Diagnose | 10 |
| 36 | Beheizte Sitze | 10 |
| 37 | Soundaktor Control Feed, GRA Feed, Kuhlerlufter Central Feed | 5 |
| 38 | Rechte Lichter A / 66 Vorschub | 40 |
| 39 | ABS-Pumpe (hintere Batterie) | 40 |
| 41 | Heizbare Heckscheibe | 30 |
| 42 | Bedienelemente auf der Beifahrerseite | 30 |
| 43 | Steuerung des rechten hinteren Fensters | 30 |
| 44 | Rückfahrkamera | 10 |
| 45 | Vorschubhebel für Scheibenwischer, Diagnose | 10 |
| 46 | Zusätzliche Steckdose für den Gepäckraum | 20 |
| 47 | ABS Ventil (hintere Batterie) | 25 |
| 49 | EKP TDI Relais (Kraftstoffpumpenzufuhr) | 30 |
| 49 | EKP MPI Relais (Kraftstoffpumpenzufuhr) | 20 |
| 49 | TFSI-Pumpenmanometersteuerung | 15 |
| 50 | Multimedia-Radio (Netzteil) | 20 |
| 51 | Beheizte Spiegel | 10 |
| 53 | Regensensor | 5 |
| 54 | 30 ZAS (Zündschalter) | 5 |
| 55 | Beheizte Sitze | 10 |
| Kontrollkasten 2: | ||
| 1 | Lambdasonden | 15 |
| 2 | Vakuumpumpenmotor | 20 |
| 2 | Vorverdrahteter Motor (Kühlmittelpumpe, variabler Ventilverteiler, Aktivkohle-Magnetventilfilter, Druckventil, Sekundärlufteinlassventil) | 10 |
Motorraum (2016)
Zuordnung von Sicherungen im Motorraum (2016)
| № | Verbraucher | Ampere |
|---|---|---|
| 1 | Lüfter, Kondensator | 40 |
| 1 | TK8 Lüfter, Kondensator | 50 |
| 2 | Glühkerzen | 50 |
| 3 | ABS-Pumpe | 40 |
| 3 | EMBOX2-13 (TA8) | 20 |
| 4 | PTC-Glühphase 2 | 50 |
| 5 | PTC-Glühphase 3 | 50 |
| 6 | BDM, 30 ReF | 5 |
| 7 | MSG (KL30) | 7.5 |
| 8 | Scheibenwischer | 30 |
| 9 | Automatische Getriebesteuerung, AQ160 Steuerkasten | 30 |
| 10 | ABS Ventil | 25 |
| 10 | EMBOX2-11 (TA8) | 5 |
| 12 | Einspritzdüsen, TDI-Kraftstoffdosiereinsteller, TA8-Abgastemperatursensor | 10 |
| 13 | Servosensor | 5 |
| 14 | Kühlmittelpumpe hohe / niedrige Temperatur, Manometer (Relais EKP) | 10 |
| 15 | 50 steuert Motordiag | 5 |
| 16 | Anlasser | 30 |
| 17 | Steuert den Motor (MSG KL87) | 20 |
| 18 | PTC-Relais, TOG-Sensor, Motorventile, PWM-Lüfter | 10 |
| 19 | AUX-Innensicherungen | 30 |
| 20 | Glühkerzenrelais, Heizrohr | 5 |
| 20 | Zündspule | 20 |
2017
ad vertisements
Instrumententafel (2017)
Zuordnung von Sicherungen in der Instrumententafel (2017)
| Nein. | Verbraucher / Verstärker | |
|---|---|---|
| 1 | Linke Lichter | 40 |
| 2 | Zentralverriegelung | 40 |
| 3 | Leistung C63 (30 Leistung) | 30 |
| 4 | PTC-Relais (Motor leuchtet) | 50 |
| 5 | Stecker A der linken Säule A Stift 22 (Motor zum Schließen des Fensters auf der Fahrerseite) | 30 |
| 6 | Zum Schließen des linken linken Fensters (Motor) | 30 |
| 7 | Horn | 20 |
| 9 | Panoramadach | 30 |
| 10 | Aktive Federung | 7.5 |
| 11 | Relais für Scheinwerferwaschanlage | 30 |
| 12 | MIB-Anzeige | 5 |
| 13 | (RL-15) SIDO KI.15-Versorgung (Eingänge 29 und 55) | 30 |
| 14 | Zündschlüssel abziehen, Diagnose, Scheinwerferhebel (Blinker), Abblend- / Seitenlicht einschalten (rotierende Lichter) | 7.5 |
| 15 | Luft- und Wärmesteuerung (Versorgung), Automatikgetriebehebel | 7.5 |
| 16 | Instrumententafel | 5 |
| 17 | Dwa Sensor, Alarmhorn | 7.5 |
| 23 | Doppelte Scheibenwaschpumpe | 7.5 |
| 24 | Motorheizung, Heizungssteuerkasten (Versorgung) | 30 |
| 26 | 12V Relaisbuchse | 5 |
| 27 | Heckscheibenwischermotor | 15 |
| 28 | Feuerzeug | 20 |
| 29 | Airbag-Steuergerät, Warnleuchte zur Deaktivierung des Airbags | 10 |
| 30 | Rückwärts, Spiegel-Joysticks, RKA, Einschalten von Sitzheizung, Int. Druckwechselstrom, Heizungswechselstromregler (Versorgung), elektrochromer Spiegel, PDC-Steuerung, Einschalten der vorderen und hinteren Nebelscheinwerfer (rotierende Lichter). | 7.5 |
| 31 | Tankanzeige | 5 |
| 32 | AFS-Scheinwerfer, Scheinwerferregler (Signal und Einstellung), LWR Cent, Diagnose, Frontscheinwerferhebel (Einschalten), Dimmer (Scheinwerfereinstellung) | 7.5 |
| 33 | Start-Stopp-Relais, Kupplungssensor | 5 |
| 34 | Beheizte Düsen | 5 |
| 35 | Zusätzliche Diagnose | 10 |
| 36 | Beheizte Sitze | 10 |
| 37 | Soundaktor Control Feed, GRA Feed, Kuhlerlufter Central Feed | 5 |
| 38 | Rechte Lichter A / 66 Vorschub | 40 |
| 39 | ABS-Pumpe (hintere Batterie) | 40 |
| 41 | Heizbare Heckscheibe | 30 |
| 42 | Bedienelemente auf der Beifahrerseite | 30 |
| 43 | Steuerung des rechten hinteren Fensters | 30 |
| 44 | Rückfahrkamera | 10 |
| 45 | Vorschubhebel für Scheibenwischer, Diagnose | 10 |
| 46 | Zusätzliche Steckdose für den Gepäckraum | 20 |
| 47 | ABS Ventil (hintere Batterie) | 25 |
| 49 | EKP TDI Relais (Kraftstoffpumpenzufuhr) | 30 |
| 49 | EKP MPI Relais (Kraftstoffpumpenzufuhr) | 20 |
| 49 | TFSI-Pumpenmanometersteuerung | 15 |
| 50 | Multimedia-Radio (Netzteil) | 20 |
| 51 | Beheizte Spiegel | 10 |
| 53 | Regensensor | 5 |
| 54 | 30 ZAS (Zündschalter) | 5 |
| 55 | Beheizte Sitze | 10 |
Motorraum (2017)
Zuordnung von Sicherungen im Motorraum (2017)
| № | Verbraucher | Ampere |
|---|---|---|
| 1 | Lüfter, Kondensator | 40 |
| 1 | TK8 Lüfter, Kondensator | 50 |
| 2 | Glühkerzen | 50 |
| 3 | ABS-Pumpe | 40 |
| 2 | EMBOX2-13 (TA8) | 20 |
| 4 | PTC-Glühphase 2 | 40 |
| 5 | PTC-Glühphase 3 | 40 |
| 6 | BDM, 30 ReF | 5 |
| 7 | MSG (KUO) | 7.5 |
| 8 | Scheibenwischer | 30 |
| 9 | Automatische Getriebesteuerung, AQ160 Steuerkasten | 30 |
| 10 | ABSVentil | 25 |
| 10 | EMBOX2-11 (TA8) | 5 |
| 11 | Vakuumpumpenmotor | 20 |
| 12 | Injektoren | |
| 12 | TDI Kraftstoffdosiereinsteller, TA8 Abgastemperatursensor | 10 |
| 13 | Servosensor | 5 |
| 14 | Kühlmittelpumpe hohe / niedrige Temperatur, Manometer (Relais EKP) | 10 |
| 15 | 50 steuert Motordiag | 5 |
| 16 | Anlasser | 30 |
| 17 | Steuert den Motor (MSG KL87) | 20 |
| 18 | PTC-Relais, TOG-Sensor, Motorventile, PWM-Lüfter | 10 |
| 19 | Lambdasonden | 15 |
| 20 | Glühkerzenrelais, Heizrohr | 5 |
| 20 | Zündspule | 20 |
| 20 | Vorverdrahteter Motor (Kühlmittelpumpe, variabler Ventilverteiler, Aktivkohle-Magnetventilfilter, Druckventil, Sekundärlufteinlassventil) | 10 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim SEAT Ibiza Mk4/6P?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
