Die Sicherungskasten und das Relais für SEAT Leon (Mk2 / 1P; 2005-2012)

SEAT

In diesem Artikel betrachten wir den SEAT Leon (1P) der zweiten Generation, der von 2005 bis 2012 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von SEAT Leon 2005, 2006, 2007, 2008, 2009, 2010, 2011 und 2012 , um Informationen zu erhalten Informationen zur Position der Sicherungsfelder im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).

Sicherungslayout SEAT Leon 2005-2012


Sicherungen für Zigarettenanzünder (Steckdose) im SEAT Leon sind die Sicherungen Nr. 24 und Nr. 26 (2006) oder Nr. 42 (seit 2006) im Sicherungskasten der Instrumententafel.


Farbcodierung von Sicherungen
Farbe Ampere
Hellbraun 5
rot 10
Blau 15
Gelb 20
natürliches Weiß) 25
Grün 30
Orange 40
rot 50
Weiß 80
Blau 100
grau 150
violett 200
Position des Sicherungskastens

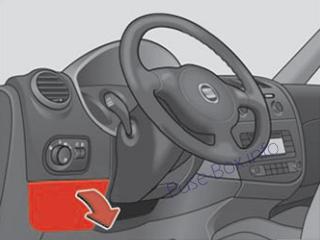

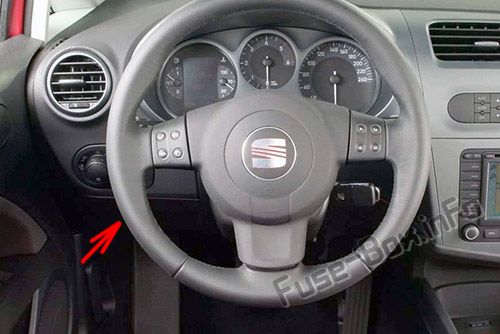

Passagierabteil

Die Sicherungen befinden sich auf der linken Seite der Schalttafel hinter einer Abdeckung.Die Position der Sicherungen im Fahrgastraum: SEAT Leon (2005-2012)

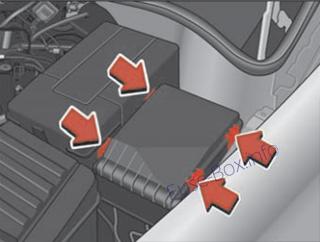

Motorraum

Die Position der Sicherungen im Motorraum: SEAT Leon (2005-2012)



Sicherungskastendiagramme

2005

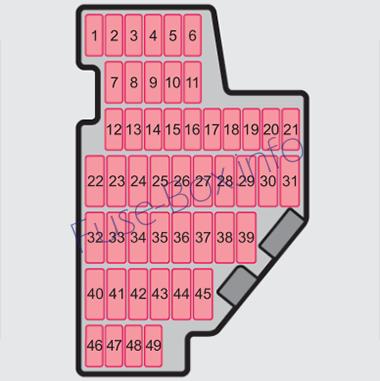

Instrumententafel



Zuordnung von Sicherungen in der Instrumententafel (2005)

Nummer Elektrische Ausrüstung Ampere
1 Benzin- und Dieselmotorsteuerung 10
2 ABS / ESP-Steuerung 5
3 Airbagsteuerung 5
4 Heizungsregler, Drucksensor, Sitzheizung. ESP-Schalter, Rückwärtsgang 5
5 Scheinwerfermotor links und rechts, Dimmer. GDL-Kontrolle 5
6 Gateway, automatischer Getriebehebel 5
7 Windschutzscheibenrelais, beheizte Rückspiegel. VDA-Telefon 5
8 Anhängersteuerung 5
9 Vakant
10 Vakant
11 Vakant
12 Türsteuerung 10
13 Diagnose, Lichtschalter, Bremse 10
14 Automatikgetriebe 5
15 Verkabelungssteuerung 7.5
16 Heizung / Luft- und Klimaregelung 10
17 Regensensor 5
18 Automatikgetriebe, Einparkhilfe 5
19 Vakant
20 ESP-Steuerung 5
21 D2L (20 147 kW) Motor 10
22 Heizung 40
23 Türsteuerung 30
24 Zigarettenanzünder 25
25 Verkabelungssteuerung 25
26 12 V Stromanschlüsse 30
27 FSI-Vorsteuerung, Benzinrelais. EKP1.6 15
28 Vakant
29 Durchflussmesser, Motor 10
30 Vorverkabelt 20
31 Vakuumpumpe 20
32 Türsteuerung 30
33 Schiebedach 30
34 Komfortkontrollen 25
35 Alarmsensor, Hupe 5
36 Scheinwerferwaschanlage 20
37 Sitze 30
38 Motor 10
39 Automatikgetriebe 20
40 Heizung 40
41 Heckklappe, Macht 15
42 Verkabelungssteuerung 15
43 Anhängersteuerung 15
44 Anhängersteuerung 20
45 Anhängersteuerung 15
46 Heizdüsen, Heizungsregler, Luft, Klima 5
47 Lambdasonde 10
48 Lambdasonde 10
49 Lichtschalter 7.5

ad vertisements

Motorraum

Zuordnung von Sicherungen im Motorraum (2005)

Nummer Elektrische Ausrüstung Ampere
1 Reinigung 30
2 Lenksäule 5
3 Verkabelungssteuerung 5
4 Abs 30
5 AQ-Getriebe 15
6 Kombi 5
7 Vakant
8 Radio 15
9 Telefon 5
10 Hauptrelais im FSI-Motorraum und Stromversorgung des Diesel- / Einspritzmoduls 5
10 Hauptrelais im Motorraum D2L (2,0 FS1147 kW) 10
11 Vakant
12 Tor 5
13 Stromversorgung des Benzineinspritzmoduls 25
13 Stromversorgung des Dieseleinspritzmoduls 30
14 Spule 20
15 T71 / 20 FSI Motor 5
15 Pumpenrelais 10
16 ADS-Pumpe 30
17 Horn 15
18 Vakant
19 Reinigung 30
20 Vakant
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 1,6-Liter-Motor, Hauptrelais (Relais 100) 5
23 T 71 Diesel AGR 10
23 2.0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Gangwechselventil 10
25 Richtige Beleuchtung 40
26 Linke Beleuchtung 40
26 1.6 SLP-Motor 40
26 1.9 TDI-Glühkerzenrelais 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
29 Elektrische Fensterheber (vorne) 30
30 KLX 40
Seitenkasten:
B1 Lichtmaschine <140W 150
B1 Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 PTCs (Zusätzliche elektrische Heizung mit Luft) 100
E1 Elektrisches Beatmungsgerät <500 W / Elektrisches Beatmungsgerät> 500 W. 50/80
F1 Multiterminal-Spannungsversorgung „3O“. Interner Sicherungskasten 100
G1 Spannungsversorgung der Anhängersicherung im internen Sicherungskasten 50
H1 Vakant



2006

ad vertisements

Instrumententafel

Zuordnung von Sicherungen in der Instrumententafel (2006)

Nummer Elektrische Ausrüstung Ampere
1 Diagnosesteuergerät / Instrumentenbeleuchtung / Steuergerät für Scheinwerfereinstellung / Durchflussmesser / Beheizte Windschutzscheibe 10
2 Motorsteuergerät / ABS-ESP-Steuergerät / Automatikgetriebe / Instrumententafel / Anhängersteuergerät / Lichtschalter / Bremssensor / Servolenkung / linker und rechter Scheinwerfer 5
3 Airbag 5
4 Heizung / Rückwärtsgangschalter / ASR-ESP-Schalter / Telefon / Jet / Elektrochromatischer Spiegel 5
5 Xenon-Scheinwerfer auf der rechten Seite 5
6 Linke Seite Xenon Scheinwerfer 5
7 Vakant
8 Trailer-Vorinstallationskit (Assistenzlösung) 5
9 Vakant
10 Vakant
11 Vakant
12 Zentralverriegelung 10
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Steuergerät / Automatikgetriebehebel 5
15 Kabelsteuergerät 7,5
16 Vakant
17 Alarm 5
18 Vakant
19 Antifog-Kit (Assistenzlösung)
20 Vakant
21 Motor D2L (2,0 Liter 147 kW 4-Gang TFSI) 10
22 Lüftersteuerung 40
23 Elektrische Frontfensterheber 30
24 Vakant
25 Heckscheibenheizung 25
26 Elektrische Fensterheber hinten 30
27 Motor (Manometer / Kraftstoffpumpenrelais) 15
28 Komfortkontrollen 25
29 Vakant
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 Vakant
33 Schiebedach 30
34 Komfortkontrollen 25
35 Vakant
36 Scheinwerferwaschanlage 20
37 Beheizte Sitze 30
38 Motor D2L (2,0 Liter 147 kW 4-Gang TFSI) 10
39 Vakant
40 Lüftersteuerung 40
41 Scheibenwaschmotor / Kabelsteuergerät 15
42 12V Steckdose / Feuerzeug 15
43 Vormontage der Anhängerhalterung 15
44 Vormontage der Anhängerhalterung 20
45 Vormontage der Anhängerhalterung 15
46 Vakant
47 Motor D2L (2,0 Liter 147 kW 4-Gang TFSI) 10
48 Motor D2L (2,0 Liter 147 kW 4-Gang TFSI) 10
49 Vakant
Motorraum

ad vertisements



Zuordnung von Sicherungen im Motorraum (2006)

Nummer Elektrische Ausrüstung Ampere
1 Sauber 30
2 Lenksäule 5
3 Kabelsteuergerät 5
4 Abs 30
5 AQ-Getriebe 15
6 Instrumententafel 5
7 Vakant
8 Radio 15
9 Telefon 5
10 Hauptrelais im FSI / Dieselmotorraum / Einspritzmodulversorgung 5
10 Hauptrelais im Motorraum D2L (2,0 FSI 147 kW) 10
11 Vakant
12 Tor 5
13 Versorgung mit Benzineinspritzmodulen 25
13 Dieseleinspritzmodulversorgung 30
14 Spule 20
15 Motor T71 / 20 FSI 5
15 Pumpenrelais 10
16 ADS-Pumpe 30
17 Horn 15
18 Vakant
19 Sauber 30
20 Vakant
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1.6, Hauptrelais (Relais Nr. 100) 5
23 T 71 Diesel AGR 10
23 2.0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Wechselventil 10
25 Richtige Beleuchtung 40
26 Linke Beleuchtung 40
26 1.6 SLP-Motor 40
26 1.9 TDI Glühkerzenrelais 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
29 Elektrische Fensterheber (vorne) 30
30 X – Entlastungsrelais 40
Seitenkasten:
B1 Lichtmaschine <140 W. 150
B1 Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Mehrpolige Spannungsversorgung „30“. Interner Sicherungskasten 100
E1 Beatmungsgerät <500 W / Beatmungsgerät> 500 W. 50/80
F1 PTCs (Zusätzliche elektrische Heizung mit Luft) 100
G1 Spannungsversorgung der Anhängersicherung im internen Sicherungskasten 50
H1 Steuergerät für Zentralverriegelung (4F8 mit automatischer Verriegelung)



2007

Instrumententafel

ad vertisements



Zuordnung von Sicherungen in der Instrumententafel (2007)

Nummer Elektrische Ausrüstung Ampere
1 Diagnose Schalttafel / Instrumentenbeleuchtung / Scheinwerferschalttafel / Durchflussmesser / beheizte Scheibenwischer 10
2 Motorsteuergerät / ABS-ESP-Schalttafel / Automatikgetriebe / Instrumententafel / Anhängerschalttafel / Lichtschalter / Bremssensor / Servolenkung / Rechter und linker Scheinwerfer 5
3 Airbag 5
4 Heizung / Rückwärtsschalter / ASR-ESP-Schalter / Telefon / Düsen / Elektrochrom-Blendschutzspiegel / Tomtom-Navigator 5
5 Rechter Xenonscheinwerfer 5
6 Linker Xenonscheinwerfer 5
7 Vakant
8 Abschleppvorinstallationskit (unterstützte Lösung) 5
9 Vakant
10 Vakant
11 Vakant
12 Zentralverriegelung 15
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Schalttafel / Automatikgetriebehebel 5
15 Kabelsteuergerät 7,5
16 Vakant
17 Alarm 5
18 Vakant
19 Nebel-Kit (unterstützte Lösung)
20 Vakant
21 D2L-Motor (2,01147 kW 4-Gang-TFSI) 10
22 Gebläsesteuerung 40
23 Elektrische Fensterheber (vorne) 30
24 Vakant
25 Heckscheibenheizung 25
26 Elektrische Fensterheber hinten 30
27 Motor (Kraftstoffsteuergerät / Pumpenrelais) 15
28 Komfortkontrollen 25
29 Vakant
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 Vakant
33 Schiebedach 30
34 Komfortkontrollen 25
35 Vakant
36 Scheinwerferwaschanlage 20
37 Beheizte Sitze 30
38 D2L-Motor (2,0 1147 kW 4-Gang-TFSI) 10
39 Vakant
40 Gebläsesteuerung 40
41 Verkabelung des hinteren Wischermotors / der Schalttafel 15
42 12 V Steckdose / Zigarettenanzünder 15
43 Vorinstallation der Anhängerhalterung 15
44 Vorinstallation der Anhängerhalterung 20
45 Vorinstallation der Anhängerhalterung 15
46 Vakant
47 D2L-Motor (2,0 1147 kW 4-Gang-TFSI) 10
48 D2L-Motor (2,0 1147 kW 4-Gang-TFSI) 10
49 Vakant

ad vertisements

Motorraum

Zuordnung von Sicherungen im Motorraum (2007)

Nummer Elektrische Ausrüstung Ampere
1 Sauber 30
2 Lenksäule 5
3 Kabelsteuergerät 5
EIN Abs 30
5 AQ-Getriebe 15
6 Instrumententafel 5
7 Vakant
8 Radio 15
9 Telefon / Navigator Tomtom 5
10 Hauptrelais im FSI / Dieselmotorraum / Einspritzmodulversorgung 5
10 Hauptrelais im Motorraum D2L (2,0 FSI 147 kW) 10
11 Vakant
12 Tor 5
13 Versorgung mit Benzineinspritzmodulen 25
13 Dieseleinspritzmodulversorgung 30
14 Spule 20
15 Motor T71 / 20 FSI 5
15 Pumpenrelais 10
16 ABS-Pumpe 30
17 Horn 15
18 Vakant
19 Sauber 30
20 Vakant
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1.6, Hauptrelais (Relais Nr. 100) 5
23 T 71 Diesel AGR 10
23 2.0 D2L Hochdruckkraftstoffpumpe 15
24 AKF, Getriebeventil 10
25 Richtige Beleuchtung 40
26 Linke Beleuchtung 40
26 1.6 SLP-Motor 40
26 1.9 TDI Glühkerzenrelais 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
29 Elektrische Fensterheber (vorne) 30
30 X – Entlastungsrelais 40
Seitenkasten:
B1 Lichtmaschine <140 W. 150
B1 Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Mehrpolige Spannungsversorgung „30“. Interner Sicherungskasten 100
E1 Beatmungsgerät <500 W / Beatmungsgerät> 500 W. 50/80
F1 PTCs (Zusätzliche elektrische Heizung mit Luft) 80
G1 PTC (Zusätzliche elektrische Heizung mit Luft) 40
H1 Steuergerät für Zentralverriegelung (4F8 mit automatischer Verriegelung)



2008

Instrumententafel

ad vertisements



Zuordnung von Sicherungen in der Instrumententafel (2008)

Nummer Verbraucher Ampere
1 Diagnose Schalttafel / Instrumentenbeleuchtung / Scheinwerferschalttafel / Durchflussmesser / beheizte Scheibenwischer 10
2 Motorsteuergerät / ABS-ESP-Schalttafel / Automatikgetriebe / Instrumententafel / Anhängerschalttafel / Lichtschalter / Bremssensor / Servolenkung / Rechter und linker Scheinwerfer 5
3 Airbag 5
4 Heizung / Rückwärtsgangschalter (ASR-ESP-Schalter / Telefon / Düsen / Elektrochromspiegel / Tomtom-Routenfinder 5
5 Rechter Xenonscheinwerfer 5
6 Linker Xenonscheinwerfer 5
7 Vakant
8 Vakant
9 Vakant
10 Vakant
11 Vakant
12 Zentralverriegelung. 15
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Schalttafel / Automatikgetriebehebel 5
15 Kabelsteuergerät 7,5
16 Vakant
17 Alarm 5
18 Vakant
19 Vakant
20 Vakant
21 Motorsteuerung 10
22 Lüfterschalter 40
23 Elektrische Fensterheber (vorne) 30
24 Vakant
25 Heckscheibenheizung 25
26 Elektrische Fensterheber hinten 30
27 Motor (Kraftstoffsteuergerät / Pumpenrelais) 15
28 Komfortkontrollen 25
29 Vakant
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 Vakant
33 Schiebedach 30
34 Komfortkontrollen 25
35 Vakant
36 Scheinwerferwaschanlage 20
37 Beheizte Sitze 30
38 Motorsteuerung 10
39 Vakant
40 Lüfterschalter 40
41 Verkabelung des hinteren Wischermotors / der Schalttafel 15
42 12 V Steckdose / Zigarettenanzünder 15
43 Vorinstallation der Anhängerhalterung 15
44 Vorinstallation der Anhängerhalterung 20
45 Vorinstallation der Anhängerhalterung 15
46 Vakant
47 Motorsteuerung 10
48 Motorsteuerung 10
49 Vakant

ad vertisements

Motorraum

Zuordnung von Sicherungen im Motorraum (2008)

Nummer Verbraucher Ampere
1 Sauber 30
2 Vakant
3 Kabelsteuergerät 5
4 Abs 30
5 AQ-Getriebe 15
6 Kombi / Lenksäule 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon / TomTom Navigator 5
10 Motorsteuerung 5
10 Motorsteuerung 10
11 Vakant
12 Tor 5
13 Versorgung mit Benzineinspritzmodulen 25
13 Dieseleinspritzmodulversorgung 30
14 Spule 20
15 Motorsteuerung 5
15 Kraftstoffpumpenrelais 10
16 Richtige Beleuchtung 40
17 Horn 15
18 Vakant
19 Sauber 30
20 Vakant
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung 5
23 Motorsteuerung 10
23 Motorsteuerung 15
24 AKF, Getriebeventil 10
25 ABS-Pumpe 30
26 Linke Beleuchtung 40
26 Motorsteuerung 40
26 Motorsteuerung 50
28 Vakant
29 Elektrische Fensterheber (vorne und hinten) 50
29 Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 40
Seitenkasten:
B1 Lichtmaschine <140 W. 150
B1 Lichtmaschine> 140 W. 200
C1 Servolenkung Servo 80
D1 Mehrpolige Spannungsversorgung „30“. Interner Sicherungskasten 100
E1 Beatmungsgerät <500 W / Beatmungsgerät> 500 W. 50/80
F1 PTCs (Zusätzliche elektrische Heizung mit Luft) 80
G1 PTC (Zusätzliche elektrische Heizung mit Luft) 40
H1 Steuergerät für Zentralverriegelung



2009, 2010, 2011, 2012

ad vertisements

Instrumententafel

Zuordnung von Sicherungen in der Instrumententafel (2009, 2010, 2011, 2012)

Nummer Verbraucher Ampere
1 Diagnose Schalttafel / Instrumentenbeleuchtung / Schalttafel zur Scheinwerfersteuerung / Durchflussmesser / Beheizte Scheibenwischer / Motormanagement / AFS-Scheinwerfer 10
2 Motorsteuergerät / ABS-ESP-Schalttafel / Automatikgetriebe / Instrumententafel / Anhängerschalttafel / Lichtschalter / Bremssensor / Servolenkung / Rechter und linker Scheinwerfer 10
3 Airbag 5
4 Heizung / Rückwärtsschalter / ASR-ESP-Schalter / Elektrochromspiegel / Park Pilot / Ölstandsensor 5
5 Rechter Xenonscheinwerfer 10
6 Linker Xenonscheinwerfer 10
7 Vakant
8 Assistent für die Vorinstallation des Anhängerhakens 5
9 Vakant
10 Vakant
11 Vakant
12 Zentralverriegelung 15
13 Diagnose / Lichtschalter / Regensensor / Beheizte Heckscheibe 10
14 Automatikgetriebe / Heizung / Automatikgetriebehebel 10
15 Vakant
16 Vakant
17 Alarm 5
18 Kombi / Hebel mit START STOP 5
19 Nebelscheinwerferhilfe 20
20 Navigation / Radio mit START STOP 15
21 Motorsteuerung 10
22 Lüfterschalter 40
23 Elektrische Fensterheber (vorne) 30
24 Body Control Unit 20
25 Heizbare Heckscheibe 25
26 Elektrische Fensterheber hinten 30
27 Motor (Kraftstoffsteuergerät / Pumpenrelais) 15
28 Komfortkontrollen 30
29 Vakant
30 Frei (2009 – Automatikgetriebe) – / 20 (2009)
31 Vakuumpumpe 20
32 Vakant
33 Schiebedach 25
34 Komfortschalttafel / Zentralverriegelung 25
35 Vakant
36 Scheinwerferwaschanlage 20
37 Beheizte Sitze 30
38 Motorsteuerung 10
39 Telefon mit START STOP 10
40 Lüfterschalter 40
41 Verkabelung des hinteren Wischermotors / der Schalttafel 20
42 12 V Steckdose / Zigarettenanzünder 20
43 Vorinstallation der Anhängerhalterung 15
44 Vorinstallation der Anhängerhalterung 20
45 Vorinstallation der Anhängerhalterung 15
46 Vakant
47 Motorsteuerung 10
48 Motorsteuerung 10
49 Vakant
Motorraum

ad vertisements



Zuordnung von Sicherungen im Motorraum (2009, 2010, 2011, 2012)

Nummer Verbraucher Ampere
1 Scheibenwischer 30
2 DQ200 Getriebe 30
3 Kabelsteuergerät 5
4 Abs 20
5 AQ-Getriebe 15
6 Instrumententafel / Lenksäule 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon / TomTom Navigator 5
10 Motorsteuerung 5
10 Motorsteuerung 10
11 Vakant
12 Elektronische Kontrolleinheit 5
13 Versorgung mit Benzineinspritzmodulen 15
13 Dieseleinspritzmodulversorgung 30
14 Spule 20
15 Motorsteuerung 5
15 Pumpenrelais 10
16 Richtige Beleuchtung 30
17 Horn 15
18 Vakant
19 Sauber 30
20 Wasserpumpe 10
20 Drucksensorpumpe für 1.8 Motor 20
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung 5
23 Motorsteuerung 10
23 Motorsteuerung 15
24 AKF, Getriebeventil 10
25 ABS-Pumpe 40
27 Motorsteuerung 40
27 Motorsteuerung 50
28 Vakant
29 Elektrische Fensterheber (vorne und hinten) 50
29 Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 50

Rate article
Add a comment
