Hier finden Sie die Sicherungskasten-Belegung für den SEAT Ibiza Mk5/KJ der Baujahre 2017 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung SEAT Ibiza 2017-2019…
Sicherungen des Zigarettenanzünders (Steckdose) im SEAT Ibiza sind die Sicherungen Nr. 2 oder Nr. 55 im Sicherungskasten der Instrumententafel.
Farbcodierung von Sicherungen
| Farbe | Amperebewertung |
|---|---|
| Schwarz | 1 |
| Lila | 3 |
| Hellbraun | 5 |
| Braun | 7.5 |
| rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens

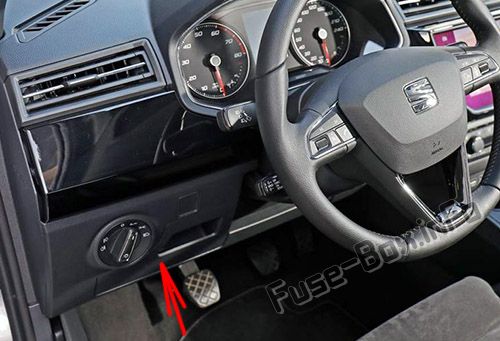

Passagierabteil

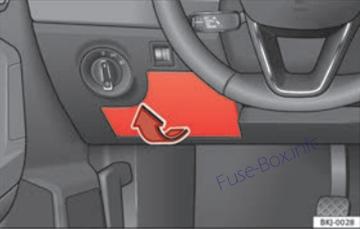

Die Sicherungen befinden sich auf der linken Seite der Schalttafel hinter einer Abdeckung.

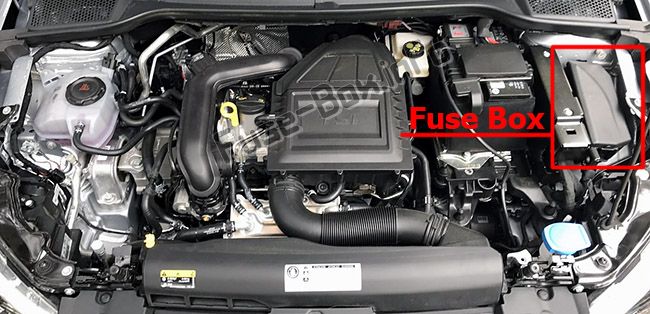

Motorraum
Sicherungskasten-Diagramme
ad vertisements
2017
Instrumententafel

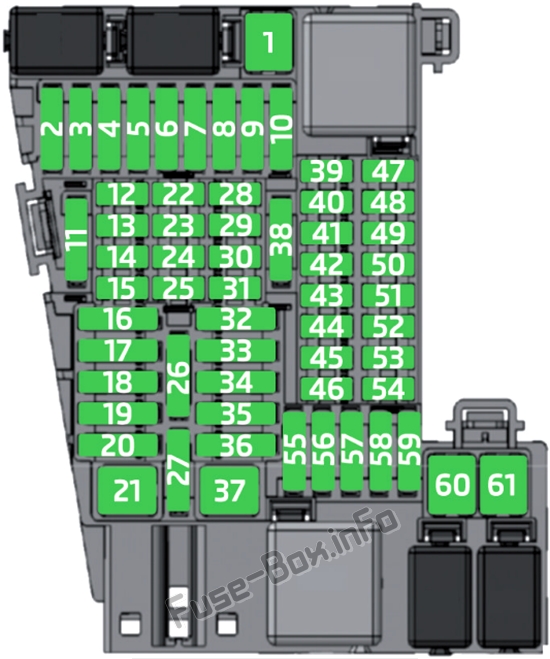

Zuordnung von Sicherungen in der Instrumententafel (2017)
| № | Verbraucher | Ampere |
|---|---|---|
| 1 | Abschlepphaken | 20 |
| 3 | Tonverstärker | 30 |
| 5 | Panoramadach | 30 |
| 6 | Zentralverriegelung | 40 |
| 8 | Climatronic Frischluftventilator | 30 |
| 10 | Abschlepphaken | 20 |
| 11 | CNG-Magnetventile | 7.5 |
| 13 | Schalter für Licht, LSS- und SMLS-Lenksäule, Diagnoseanschluss, Regen- / Lichtsensor | 7.5 |
| 14 | LSS Lenksäule: sauberere Steuerung | 10 |
| 15 | Instrumententafel | 7.5 |
| 16 | Lichteinspeisung für die rechte Hand | 40 |
| 17 | Linke Tür elektrische Fensterheber | 30 |
| 18 | Scheibenwischer | 30 |
| 19 | Radio, Multimedia-System | 25 |
| 20 | Heizbare Heckscheibe | 30 |
| 21 | SCR-Steuereinheit | 30 |
| 23 | Rückfahrkamera | 7.5 |
| 24 | Telefonanschluss, Anschluss einer externen Audioquelle (Double USB-Aux IN), Telefonverstärker, MIB-Bildschirm | 7.5 |
| 25 | Elektronische Lenksäule (MFL) | 7.5 |
| 26 | Tor | 7.5 |
| 27 | Active Suspension Control Unit | 7.5 |
| 28 | DWA-Sensor | 7.5 |
| 29 | DWA Horn | 7.5 |
| 31 | 9AA / 9AB Clima Steuergerät | 7.5 |
| 31 | 9AK Climatronic Control Unit | 15 |
| 32 | LSS Lenksäule ohne Kessy | 7.5 |
| 33 | Elektrische Fensterheber rechts | 30 |
| 35 | Linke Hand Lichter Feed | 40 |
| 36 | Hornsignal | 20 |
| 37 | Steuergerät für Sitzheizung | 30 |
| 38 | BCM Power C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Lichtschalter, Diagnoseanschluss, Scheinwerferbereichssteuerung, LSS-Lenksäule: Lichter, Halogenscheinwerfer, Rückwärtsschalter | 7.5 |
| 41 | Elektrochromer Spiegel, Einstellung der Außenspiegel nicht eingeklappt. | 7.5 |
| 42 | Kupplungspedal, Anlasserrelais, CNG / SCR-Relaisspule | 7.5 |
| 43 | DWP-Relaisspule, Scheibenwaschmotor | 15 |
| 44 | Airbag | 7.5 |
| 45 | Leimo Plus linker Scheinwerfer | 7.5 |
| 46 | Leimo Plus rechter Scheinwerfer | 7.5 |
| 48 | Lenksäulenschloss, Kessy Control Unit | 7.5 |
| 49 | SCR-Relaisspule | 7.5 |
| 51 | AA Drucksensor, beheizte Düsen | 7.5 |
| 53 | Automatikgetriebehebel, ZSS | 7.5 |
| 55 | Feuerzeug | 30 |
| 56 | Luftgebläse | 30 |
| 58 | Doppelte Wasserpumpe | 7.5 |
| 59 | Beheizte Rückspiegel | 10 |
| 60 | Abschlepphaken | 30 |
| 61 | Abschlepphaken | 30 |
ad vertisements
Motorraum

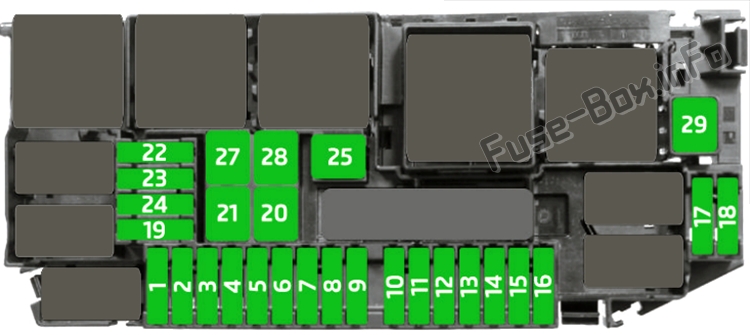

Zuordnung von Sicherungen im Motorraum (2017)
| № | Verbraucher / Verstärker | Ampere |
|---|---|---|
| 1 | Motoreinspritzmodul | 30 |
| 2 | Kraftstoffdosierventil CTJ4 / T6P / TJ7), Niedertemperatur-Kühlmittelpumpe (TJ4 / T6P / TJ7); Öldruckeinstellventil (TJ1), Kühlventil AGR (TJ1), Hoch- und Niedrigwasserpumpen (TJ1) | 7.5 |
| 3 | Lambdasonden | 15 |
| 4 | Benzinmotorpumpenrelais (MPI), Spursteuergerät (TSI und Diesel) | 15 |
| 5 | Druckmessumformer, EPW-Magnetventil, TOG-Sensor, PWM-Lüfter, variabler Ventilverteiler, Aktivkohleventil und Öldruckventil (TSI) | 15 |
| 6 | Zündspulen (MPI und TSI) | 30 |
| 6 | Vorheizstopfenrelais, Ansaugrohrelement (Diesel) | 7.5 |
| 7 | Vakuumpumpe (TSI) | 15 |
| 8 | EKP-Injektoren und Relaisspule (MPI und CNG), Kraftstoffdosierventil (Diesel) | 10 |
| 9 | Servosensor | 7.5 |
| 10 | Vref-Batterie: Gateway, BDM und BCM | 7.5 |
| 14 | Motoreinspritzmodul, HauptRele Motor, ESC | 15 |
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Anlasser. | 30 |
| 20 | ESC (Pumpe) | 60 |
| ABS (Pumpe) | 40 | |
| 21 | ESC / ABS (Ventile) | 25 |
| 24 | TH4-Lüfter ohne Klimaanlage für Länder mit gemäßigtem Klima | 30 |
| 25 | TH4-Lüfter mit AC oder T5l für Länder mit gemäßigtem Klima | 20 |
| 25 | PTC1 | 40 |
| 26 | TJ1 / TJ4 / TJ7 / T6P- oder TH4 / T5I-Lüfter für Länder mit gemäßigtem Klima | 50 |
| 27 | TH4-Lüfter mit AC oder T5I für Länder mit gemäßigtem Klima | 30 |
| 27 | PTC 2 | 40 |
| 28 | PTC 3 | 40 |
2018, 2019
ad vertisements
Instrumententafel
Zuordnung von Sicherungen in der Instrumententafel (2018, 2019)
| Nein. | Verbraucher / Verstärker | Ampere |
|---|---|---|
| 1 | Abschlepphaken | 20 |
| 2 | Zigarettenanzünder / Steckdose | 20 |
| 3 | Tonverstärker | 30 |
| 5 | Panoramadach | 30 |
| 6 | Zentralverriegelung | 40 |
| 8 | Heizventilator / Climatronic | 30 |
| 10 | Abschlepphaken | 20 |
| 11 | GNC-Magnetventile | 7.5 |
| 13 | Lichtschalter, Lenksäule LSS und SMLS, Diagnoseanschluss, Regen- / Lichtsensor | 7.5 |
| 14 | Lenksäule LSS: Wischersteuerung | 10 |
| 15 | Instrumententafel | 7.5 |
| 16 | Riqht Liqhts Netzteil | 40 |
| 17 | Fenstersteuerung der rechten Tür | 30 |
| 18 | Scheibenwischer | 30 |
| 19 | Radio, Multimedia-System | 25 |
| 20 | Heizbare Heckscheibe | 30 |
| 21 | SCR-Steuereinheit | 30 |
| 23 | Rückfahrkamera | 7.5 |
| 24 | Konnektivitätsbox, externe Audioquellenverkabelung (Double USB-Aux IN), Telefonverstärker, MIB-Display | 5 |
| 25 | Lenksäulenelektronik (MFL) | 7.5 |
| 26 | Tor | 7.5 |
| 27 | Active Suspension Control Unit | 7.5 |
| 28 | DWA-Sensor | 7.5 |
| 29 | DWA Horn | 7.5 |
| 31 | 9AA / 9AB Klimagerät | 7.5 |
| 31 | 9AK Climatronic Steuergerät | 15 |
| 32 | Lenksäule LSS, ohne Kessy | 7.5 |
| 33 | Fenstersteuerung für die linke Tür | 30 |
| 35 | Netzteil für linke Lichter | 40 |
| 36 | Signalhorn | 20 |
| 37 | Steuergerät für Sitzheizung | 30 |
| 38 | BCM Power C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Lichtschalter, Diagnoseanschluss, Scheinwerferbereichssteuerung, Lenksäule LSS: Lichter, Halogenscheinwerfer, Rückfahrschalter, elektrochromer Spiegel, RKA ohne Radio | 7.5 |
| 41 | Regulierung von aufgeklappten Außenspiegeln | 7.5 |
| 42 | Kupplungspedal, Zündrelais, CNG-Relaisspule, AC-Sensordruck | 7.5 |
| 43 | DWP-Relaisspule, Heckscheibenwischermotor, beheizte Düsen | 15 |
| 44 | Airbag | 7.5 |
| 45 | Leimo Plus linker Scheinwerfer | 7.5 |
| 46 | Leimo Plus rechter Scheinwerfer | 7.5 |
| 48 | Lenksäulenschloss, Kessy Control Unit | 7.5 |
| 49 | SCR-Relaisspule | 7.5 |
| 53 | Automatikgetriebehebel, 2SS | 7.5 |
| 58 | Doppelte Wasserpumpe | 7.5 |
| 59 | Beheizte Rückspiegel | 10 |
| 60 | Abschlepphaken | 30 |
| 61 | Abschlepphaken | 30 |
ad vertisements
Motorraum
Zuordnung von Sicherungen im Motorraum (2018, 2019)
| Nein. | Verbraucher / Verstärker | Ampere |
|---|---|---|
| 1 | MPI Motoreinspritzmodul | 10 |
| 1 | TSI Motoreinspritzmodul | 15 |
| 1 | Dieselmotor-Einspritzmodul | 30 |
| 2 | Kraftstoffdosierventil (TJ4 / T6P / TJ7), Niedertemperatur-Kühlmittelpumpe (TJ4 / T6P / TJ7); Öldruckregelventil (TJ1), Kühlmittelventil AGR (TJ1), Hoch- und Niedrigwasserpumpen (TJ1), SCR-Relaisspule | 7.5 |
| 3 | Lambda-Sonden | 15 |
| 4 | Benzinmotorpumpenrelais (MPI), Manometersteuergerät (TSI und Diesel) | 15 |
| 5 | Druckmessumformer, EPW-Magnetventil, TOG-Sensor, elektrischer PWM-Lüfter, Nockenwellensteuerventil, Aktivkohle-Tankventil und Öldruckregelventil (TSI) | 10 |
| 6 | Zündspulen (MPI und TSI) | 20 |
| 6 | Glühkerzenrelais, Saugschlauchwiderstand (Diesel) | 7.5 |
| 7 | Vakuumpumpe (TSI) | 15 |
| 8 | Injektoren und EKP-Relaisspule (MPI und CNG), Kraftstoffdosierventil (Diesel) | 10 |
| 9 | Servosensor | 7.5 |
| 10 | Vref-Batterie: Gateway, BDM und BCM | 7.5 |
| 14 | Motoreinspritzmodul, Hauptmotorrelais, ESC | 7.5 |
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Anlasser | 30 |
| 20 | ESC (Pumpe) | 60 |
| 20 | ABS (Pumpe) | 40 |
| 21 | ESC / ABS (Ventile) | 25 |
| 24 | TH4 Elektrischer Ventilator ohne Klimaanlage für Länder mit gemäßigtem Klima | 30 |
| 25 | TH4-Lüfter mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 20 |
| 25 | PTC1 | 40 |
| 26 | TJ1 / TJ4 / TJ7 / T6P oder TH4 / T5l Elektrischer Lüfter für Länder mit warmem Klima | 50 |
| 27 | TH4-Lüfter mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim SEAT Ibiza Mk5/KJ?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
